nn.TransformerEncoderLayer中的src_mask，src_key_padding_mask解析
注意，不同版本的pytorch，对nn.TransformerEncdoerLayer部分代码差别很大，比如1.8.0版本中没有batch_first参数，而1.10.1版本中就增加了这个参数，笔者这里使用pytorch1.10.1版本实验。
attention mask
要搞清楚src_mask和src_key_padding_mask的区别，关键在于搞清楚在self-attention中attention mask的作用是啥。
attetnionscore=softmax(QKTdk)Vattetnion \ score = softmax({QK^{T} \over \sqrt d_{k} })V attetnion score=softmax(dkQKT)V
上式中，并没有体现出pad的token，认为所有token都是有用的，但是实际写代码时使用batch进行训练，所以要将所有token序列pad到相同的长度。
attention mask的作用就是，在计算注意力分数的时候，告诉模型，哪些token是pad的，不应该分配注意力分数。

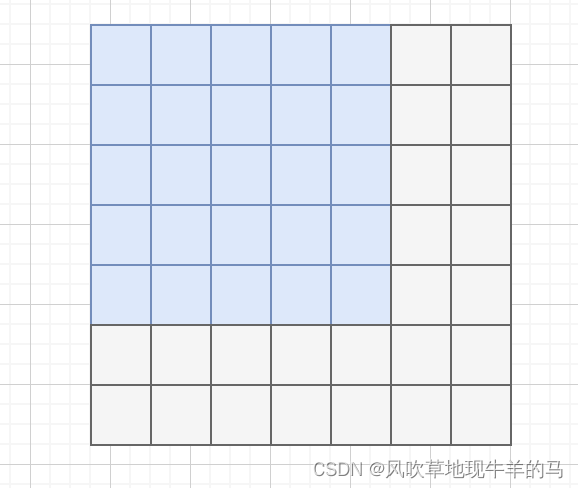

针对一条长度为LLL的token序列，其attention mask的矩阵应该是L∗LL*LL∗L，下图是一个attention mask，蓝色的表示不是pad的token，灰色的表示pad的token。
但是针对attention mask中蓝色位置和灰色位置中的值，目前有两种做法：
- 在huggingface的transformers中实现是，将蓝色位置填1 ，灰色位置填0，也就是1表示真实序列，不需要被mask，而0表示pad序列，需要被mask。但是为了用户操作，huggingface并没有要求用户输入一个B∗L∗LB*L*LB∗L∗L的mask矩阵，而是输入B∗LB*LB∗L的矩阵即可，然后在forward函数中使用get_extended_attention_mask方法将其扩展为B∗L∗LB*L*LB∗L∗L的mask矩阵。
- 在pytorch的transformers中的实现是，蓝色的位置填0，灰色的位置填float(“-inf”),但是在实现时，又分为了src_mask和src_key_padding_mask，而最终的attention mask矩阵，是通过这个两个矩阵得到的。
其中：
src_mask: 必须是2D或者3D的矩阵，形状为[L,S][L,S][L,S]或者[B∗num_heads,L,S][B*num\_heads, L, S][B∗num_heads,L,S]，LLL是目标序列长度，SSS是源序列长度（只有涉及到机器翻译这种encoder-decoder框架目标序列和源序列才有意义，如果只是用transformer encoder做编码，则L=SL=SL=S），BBB是batch size，numheadnum\ headnum head表示头数。另外src_mask的取值有三种，
- 可以是binary mask，True的位置表示需要被mask，
- 可以是byte mask，非零的位置表示需要被mask，
- 可以float mask，这时float(“-inf”)的位置需要被mask。
src_key_padding_mask：是一个2D的矩阵，形状为[B,S][B, S][B,S]，取值有两种，
- 可以是binary mask，True的位置表示key矩阵需要被mask，
- 可以是byte mask，非零的位置表示key矩阵需要被mask，
这里的key矩阵应该也是为了涵盖encoder-decoder这样的情况，对于只用transformer encoder的情况，src_key_padding_mask则更像是huggingface 中的attention mask。
其实在pytorch官方代码中，是通过src_mask和src_key_padding_mask二者综合得到最终的attention_mask。对于绝大多数情况，我们只需要使用src_key_padding_mask即可。
