1、概述
最近在一次工作中，和同事谈论想抓下can的波形。因为以前自己也没有使用逻辑分析仪，单独抓过can。所以这次想自己亲自试试，但是尝试的时候，虽然已经查过资料，但是感觉数据就是不对，和can卡出来的数据就是有出入。经过反复实验，才渐渐明白了。
你能得到什么？你可以从本篇大致了解底层can的波形样貌，认识can，并且对于工具使用有初步了解。
2、实验环境
本次涉及的实验设备，相对多一些，如果你做本次实验，可以用其它替代品，并一定非要一模一样。
- 开发板：正点原子STM32F407探索者
- 开发调试软件：KEIL5
- 逻辑分析仪：DSLogic
- 逻辑分析仪软件：DSView
- can卡：创芯科技 CAN分析仪 CANOpen J1939 DeviceNet USBCAN USB转CAN 高配版(红色）
- CAN:随can卡软件适配软件
- 下载器:J-Link
- 其它辅助材料：电源适配器，杜邦线等
以下是测试环境拍摄
3、写在前面的一个问题
最开始设计实验的时候，就想用can卡直接连接逻辑分析仪，一个发一个收，这样你知道你发了啥，你收到你直接解析，清晰明了，但是后来如何连接和设置软件，都没成功，后来才发现：
有can卡的时候，逻辑分析仪就会出现数据不对情况。
有can卡的时候，这款逻辑分析仪貌似不能同can开一同使用。
有can卡的时候，CAN不能直接发数据给逻辑分析仪。

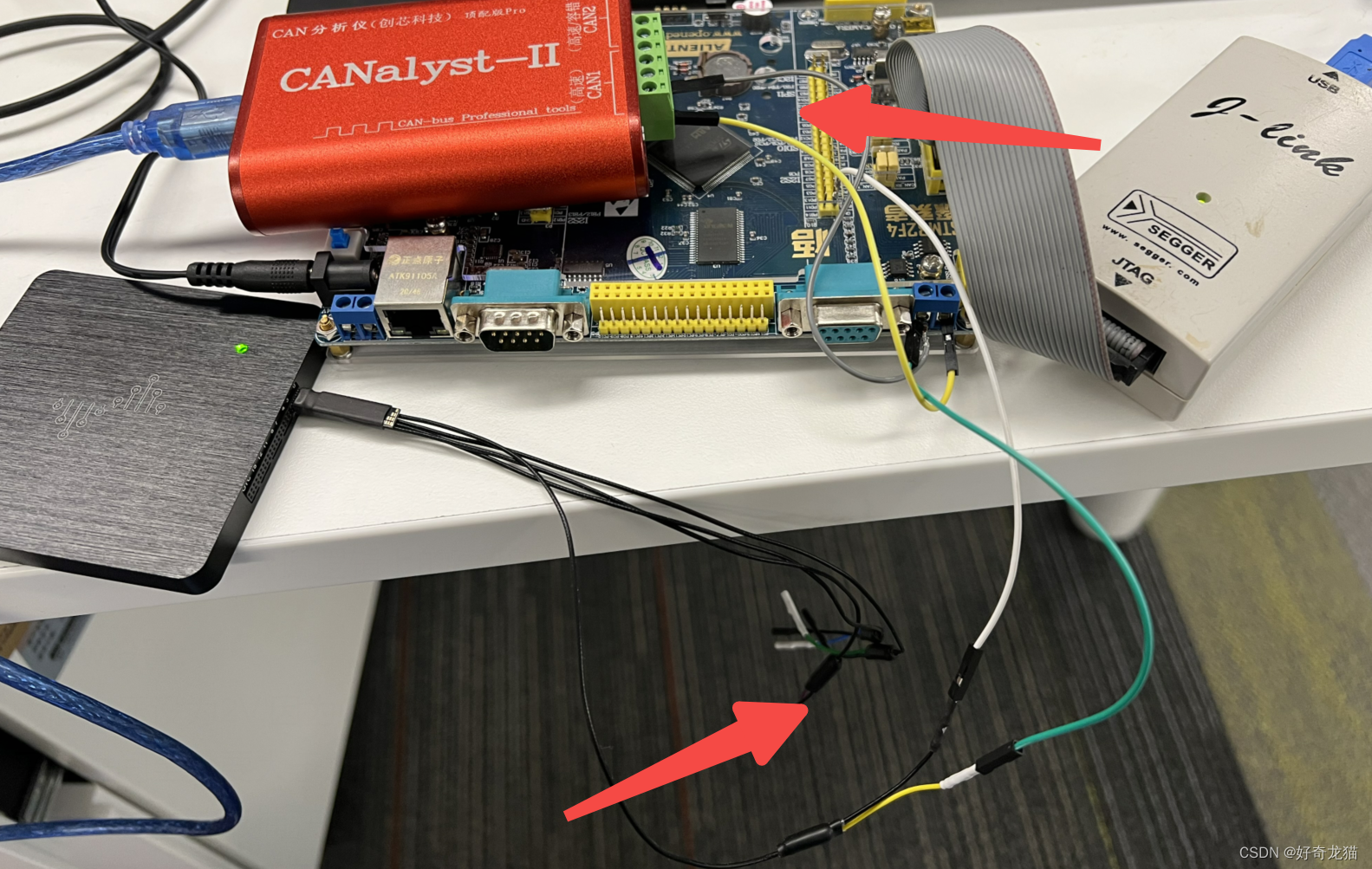

如下图，就是开始出现问题时候，一次性将所有东西都接好了，导致逻辑分析仪数据就是不对，所以本次实验，
默认使用can卡时，暂时断开逻辑分析仪。
默认使用逻辑分析仪时，暂时断开can卡。
4、实验准备
（1）硬件连接
硬件连接部分主要分为CAN卡连接开发板和逻辑分析仪连接开发板。
1）CAN卡连接开发板

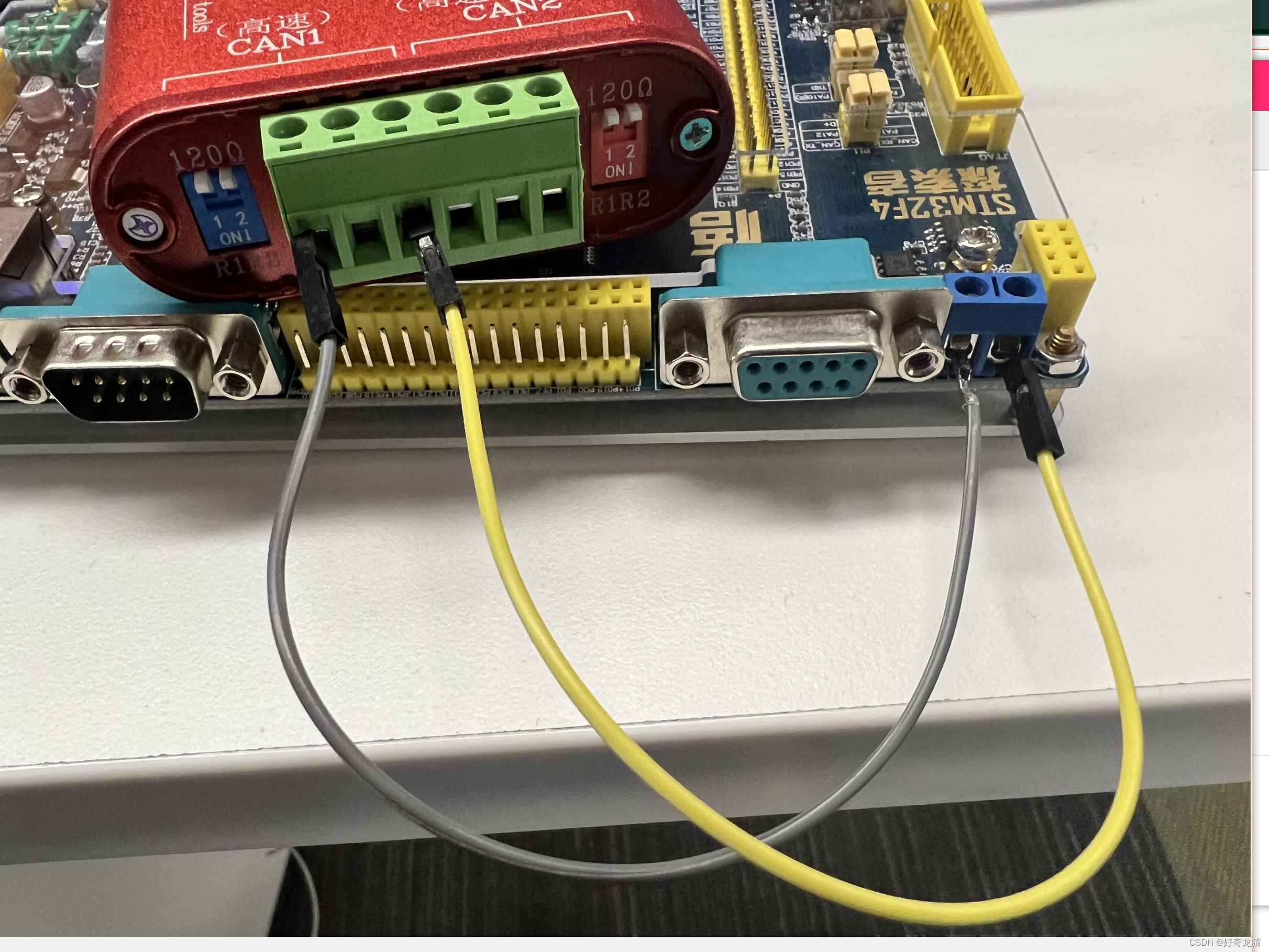

如下图所示
开发板CANH----> CAN卡H
开发板CANL----> CAN卡L
（2）逻辑分析仪连接开发板
逻辑分析仪抓取can，稍微不一样，逻辑分析仪主要是一个GND和通道，按如下方式接。
通道0的通道0--->接开发板CANL
通道0的GND--->接开发板GND
（2) CAN卡连接软件

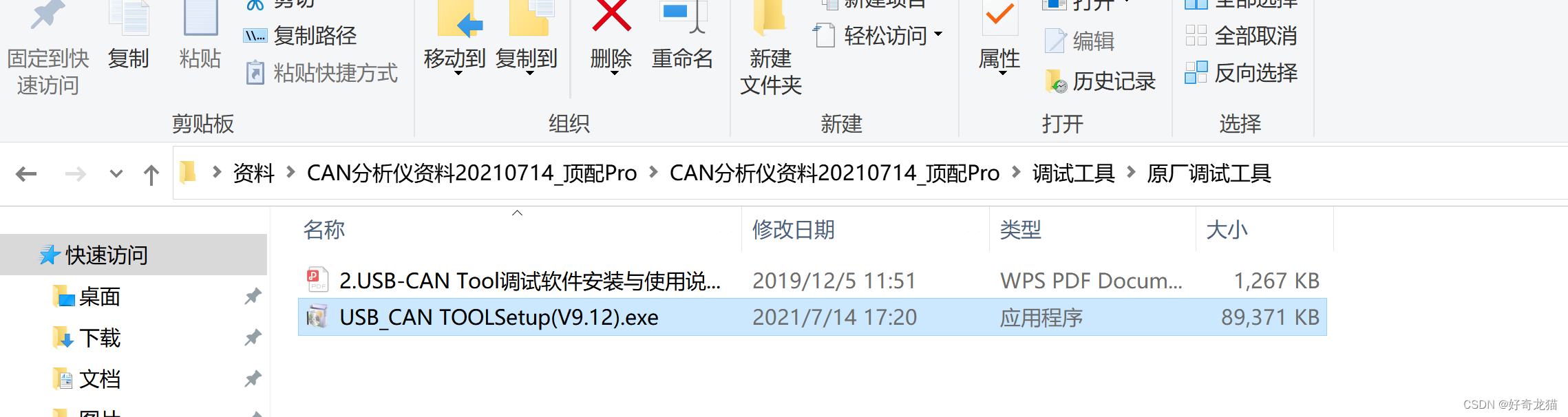

如果你和我买的这款can卡一样的话，那么可以想店家要资料，里面有这个软件。
（3）软件-DSView设置
这块开始查资料，没注意到，导致没成功，主要有两个注意点。
- 2V电平设置
- 波特率和采集频率
2V电平设置

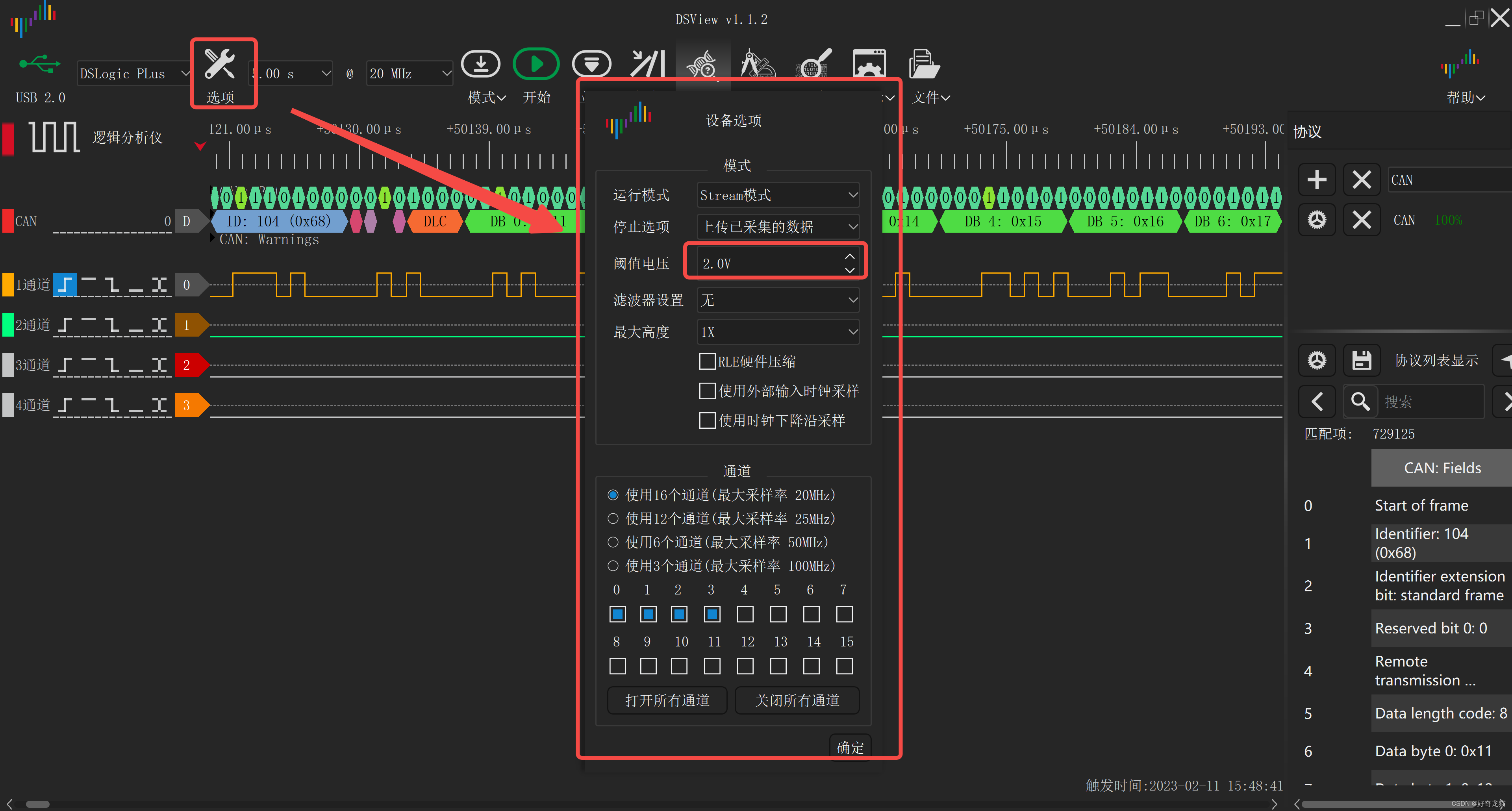

如下图，主要是阈值电平，默认是1V,要设置2.0V
波特率和采集频率
如下图，波特率主要是从发射端，你需要知道你测试频率是多少，本次实验是1000K,如下图是1000000，也就是6个零，
采集时间是5S,采集频率20MHz,一般采集频率要求是高于采集源头的2倍数以上。
（4）实验代码

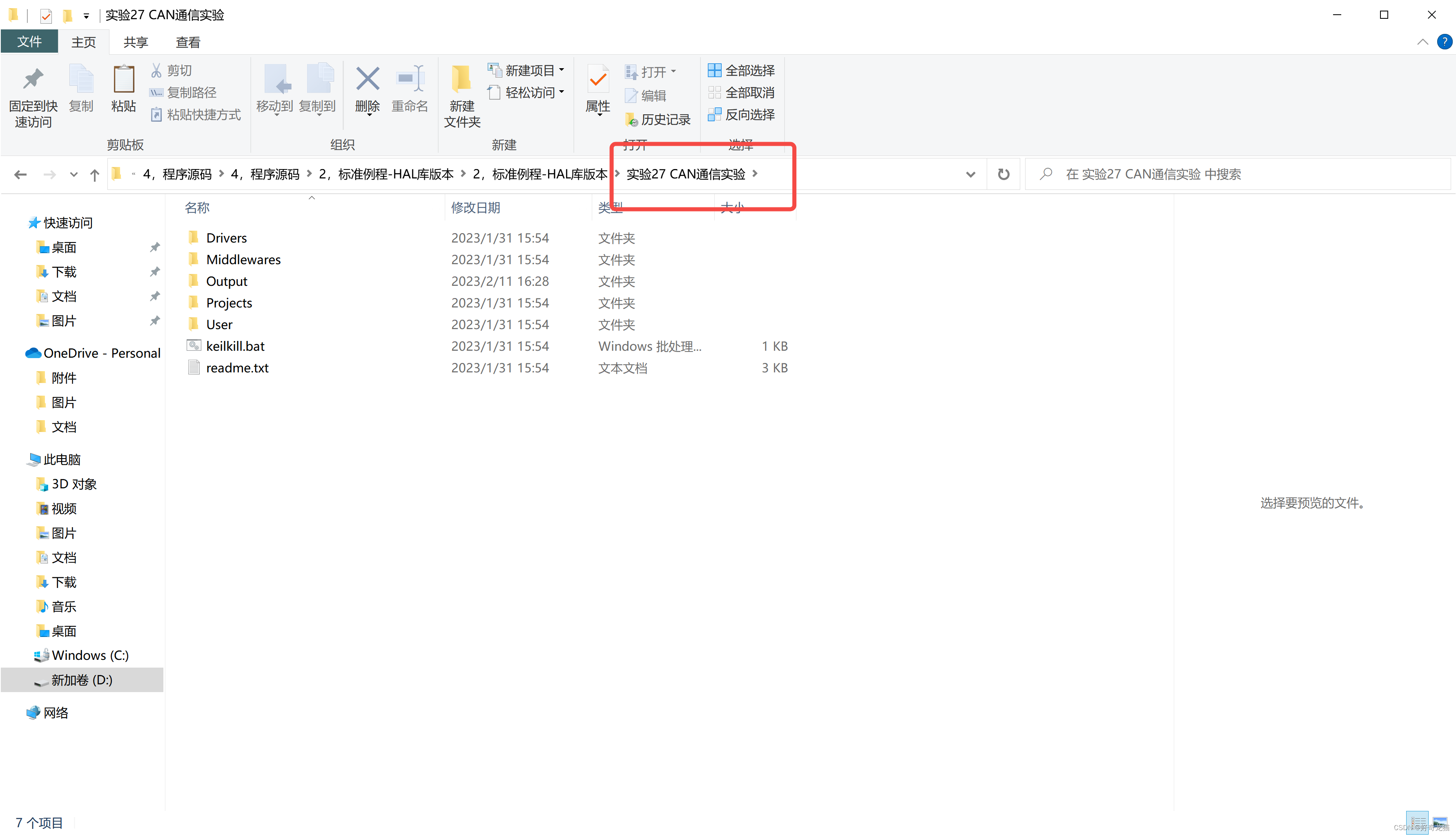

本次实验使用的正点原子代码，并没有自己亲自重新写一份代码，稍微做了修改，可以去下边自取。
5、实验过程
在调试过程中，发现有些参数设置，需要注意，而这些参数的不同，在can卡和逻辑分析仪上，看到结果也不禁相同。
- 普通模式和回环模式
- 标准帧和扩展帧
（1）调试代码>>对于普通模式和回环模式
因为这两个模式：普通模式和回环模式，只能在初始化时设设置，所有跑了两边代码，才能看出差异，平时使用时，有可能就因为这个模式不同，而设备无法工作。

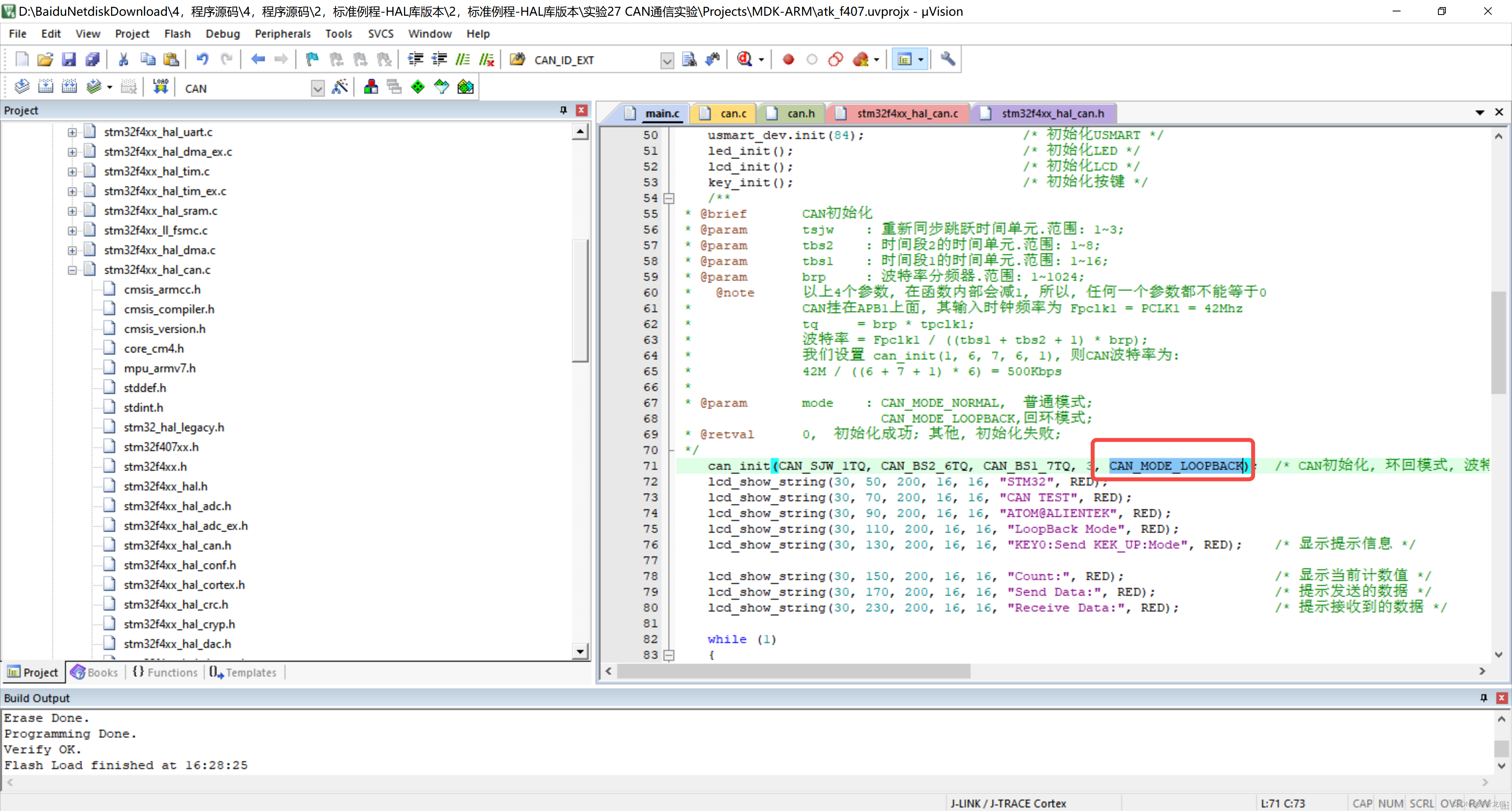

如下图，在初始化时，这个地方进行设定。
（2）调试代码>>对于标准帧和扩展帧

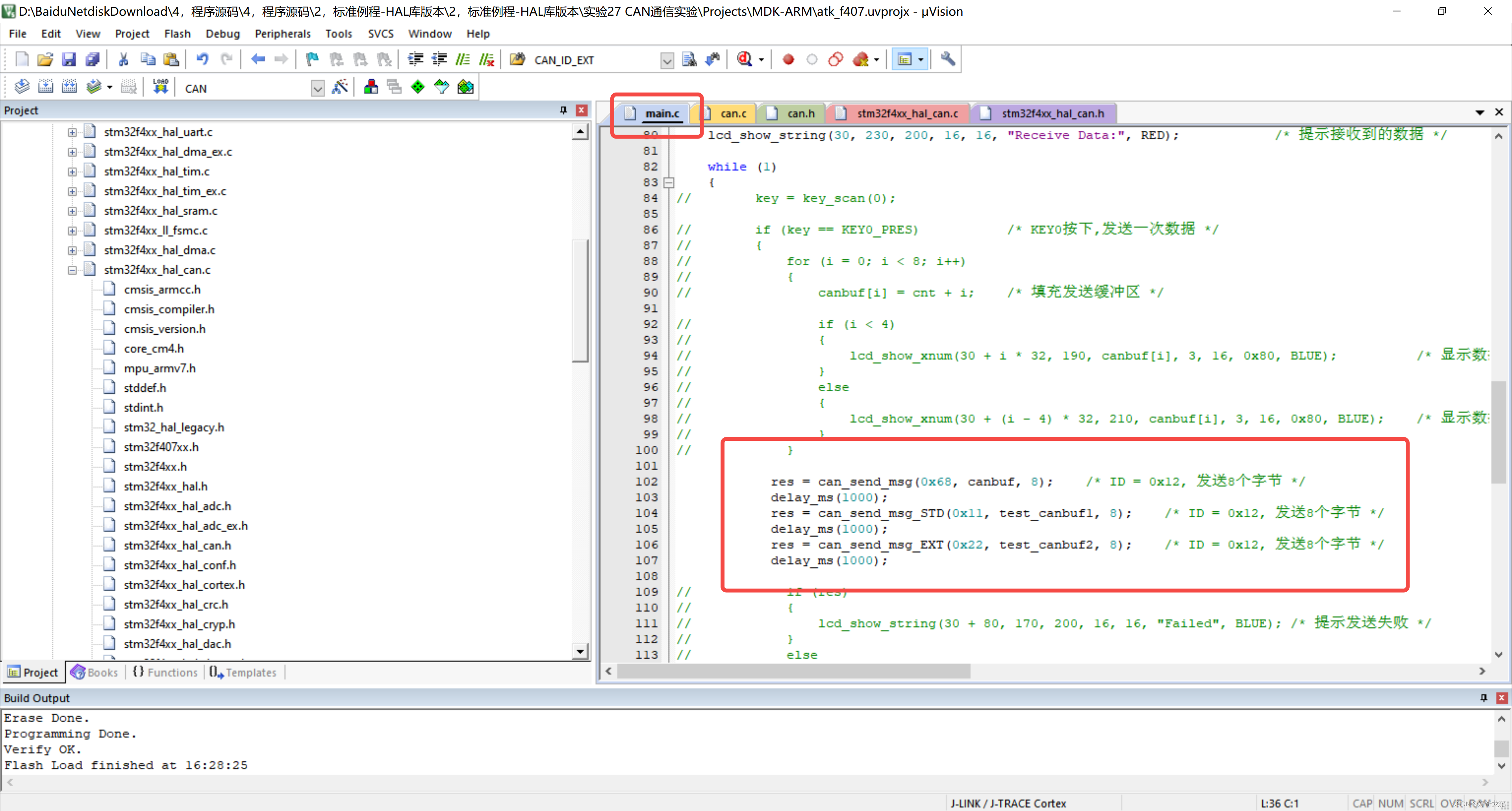

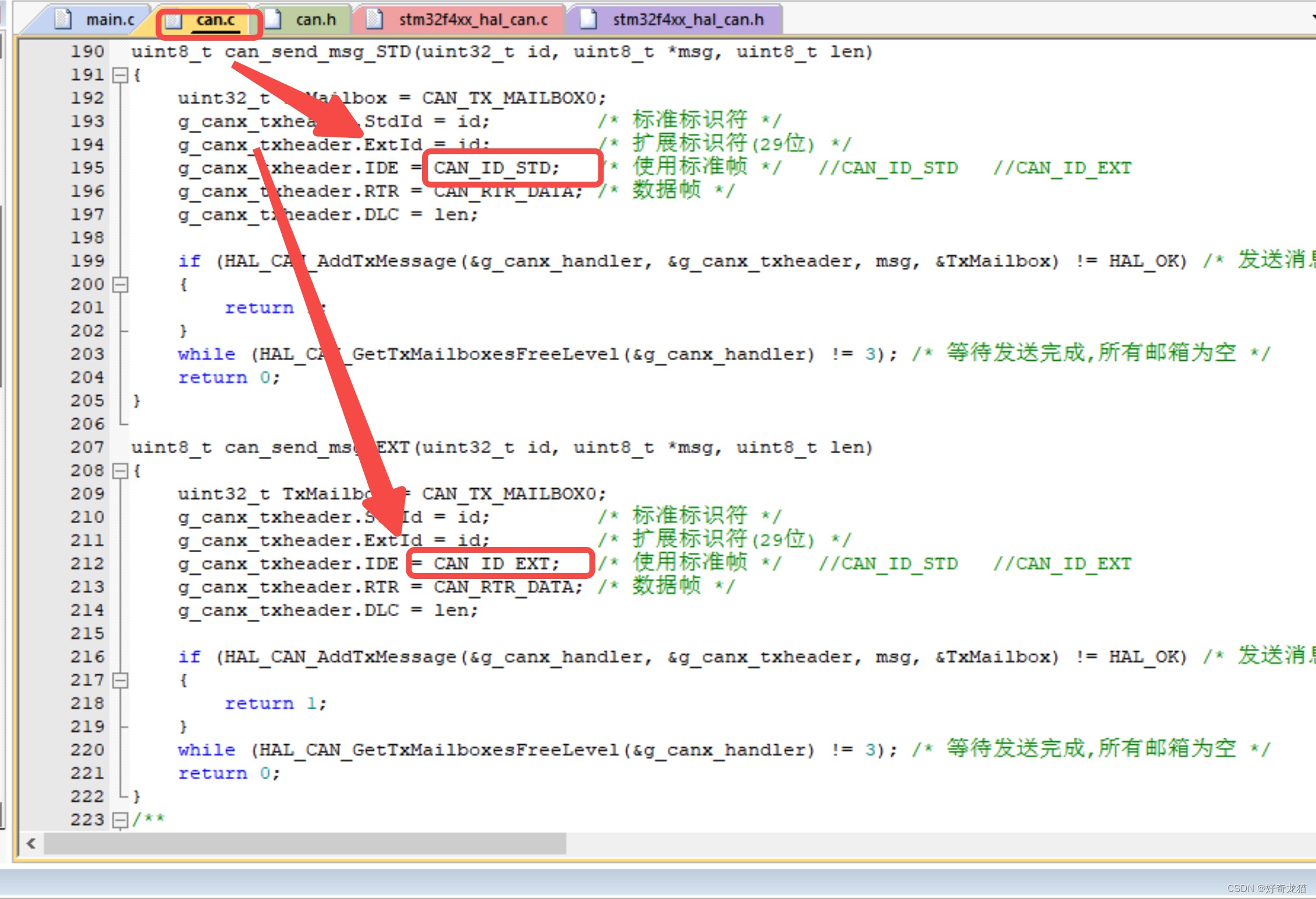

这个数据帧，在发送时只要设一下就可以了，可以在一份带来发送不同帧，所有在下边代码，直接复写了函数，分别装载不同数据，用来去区分。
样例数据：
uint8_t canbuf[8]={0x02,0x00,0x72,0x3C,0x42,0x68,0x00,0x00};uint8_t test_canbuf1[8]={0x11,0x12,0x13,0x14,0x15,0x16,0x17,0x18};uint8_t test_canbuf2[8]={0x21,0x22,0x23,0x24,0x25,0x26,0x27,0x28};
复用发送代码：
实际循环发送：
6、实验结果对比
说明：中间改过代码，最终结果截图不是和最终代码一致的，但为了说明其问题。
第一次实验：1KHz-普通模式-标准帧

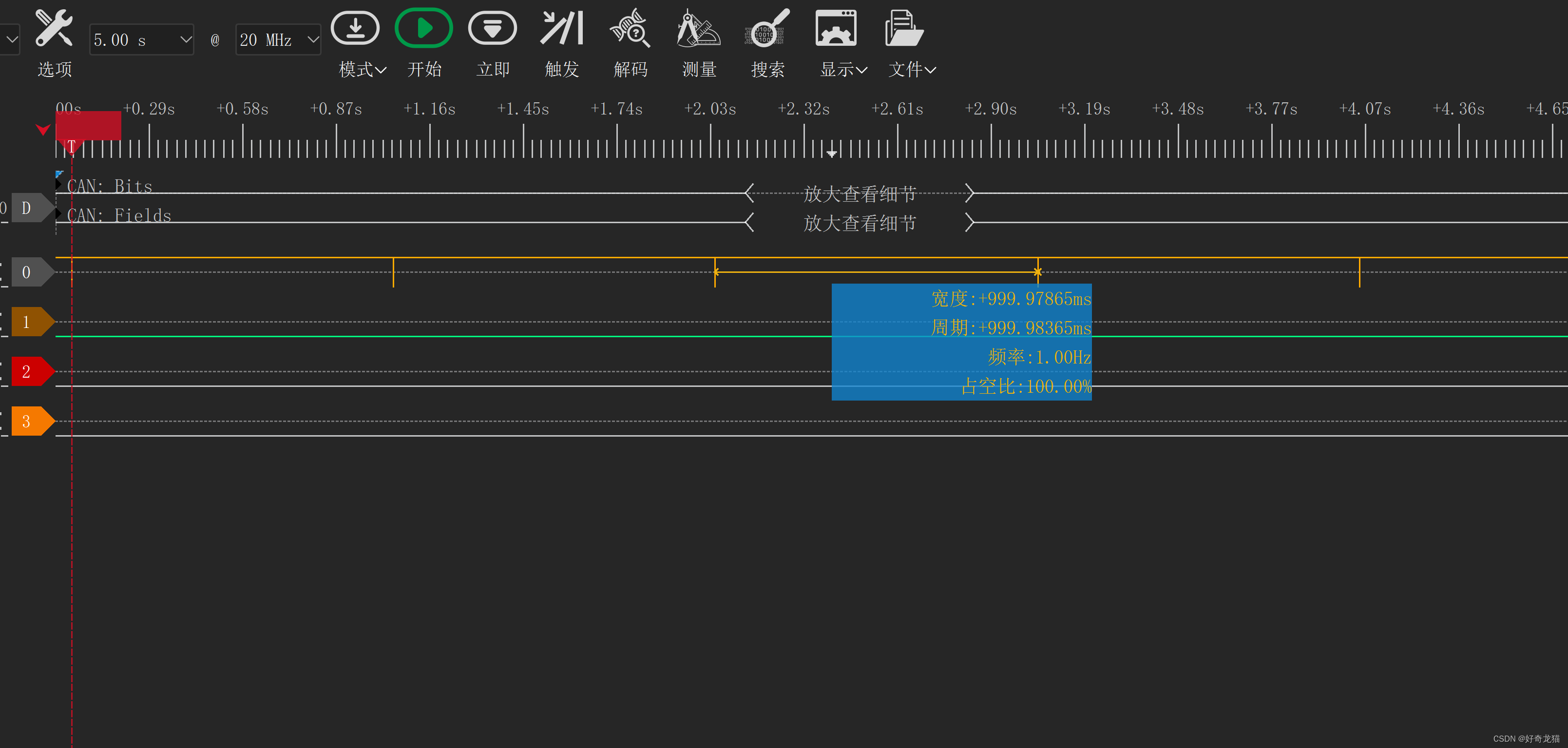

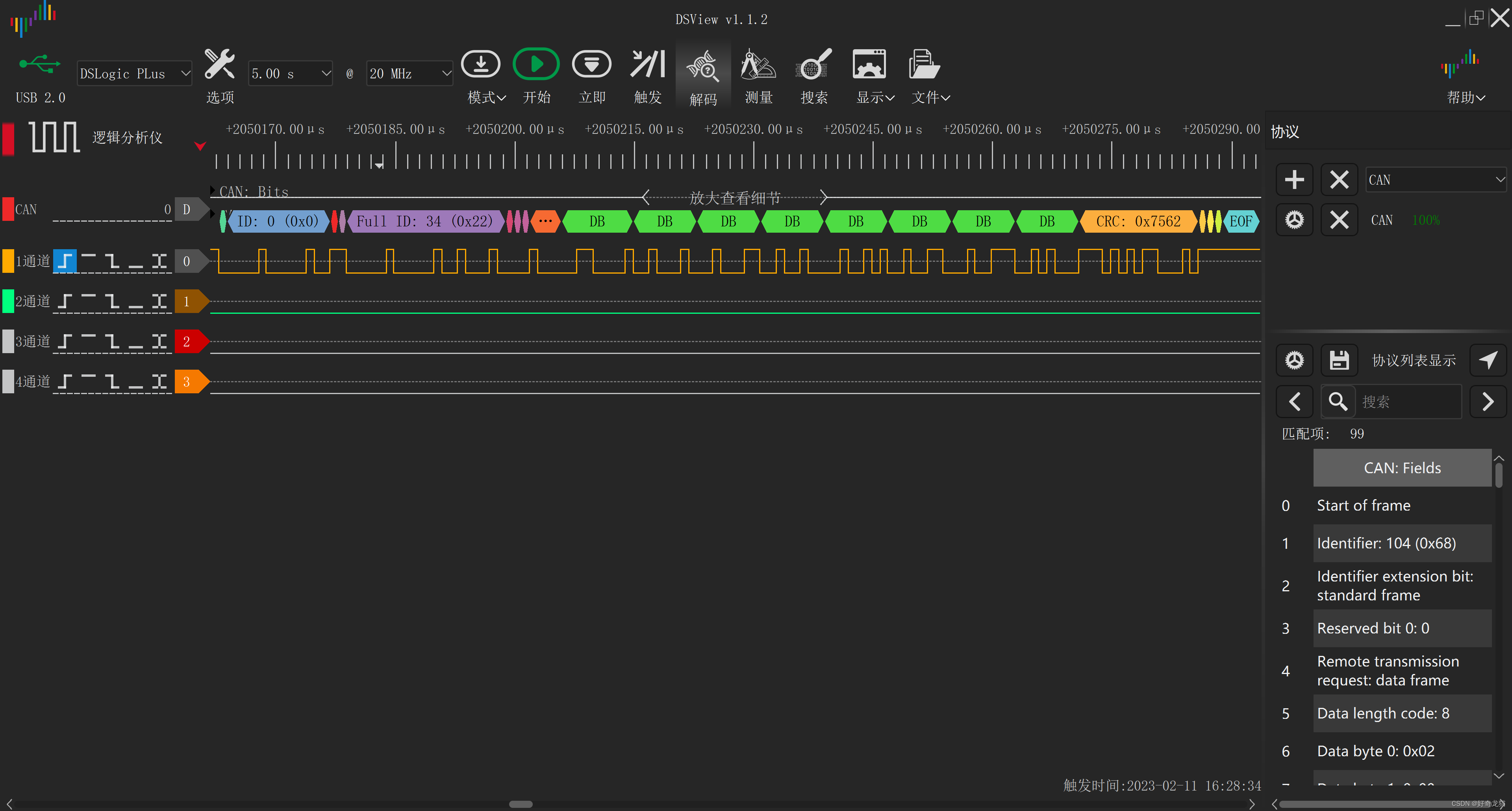

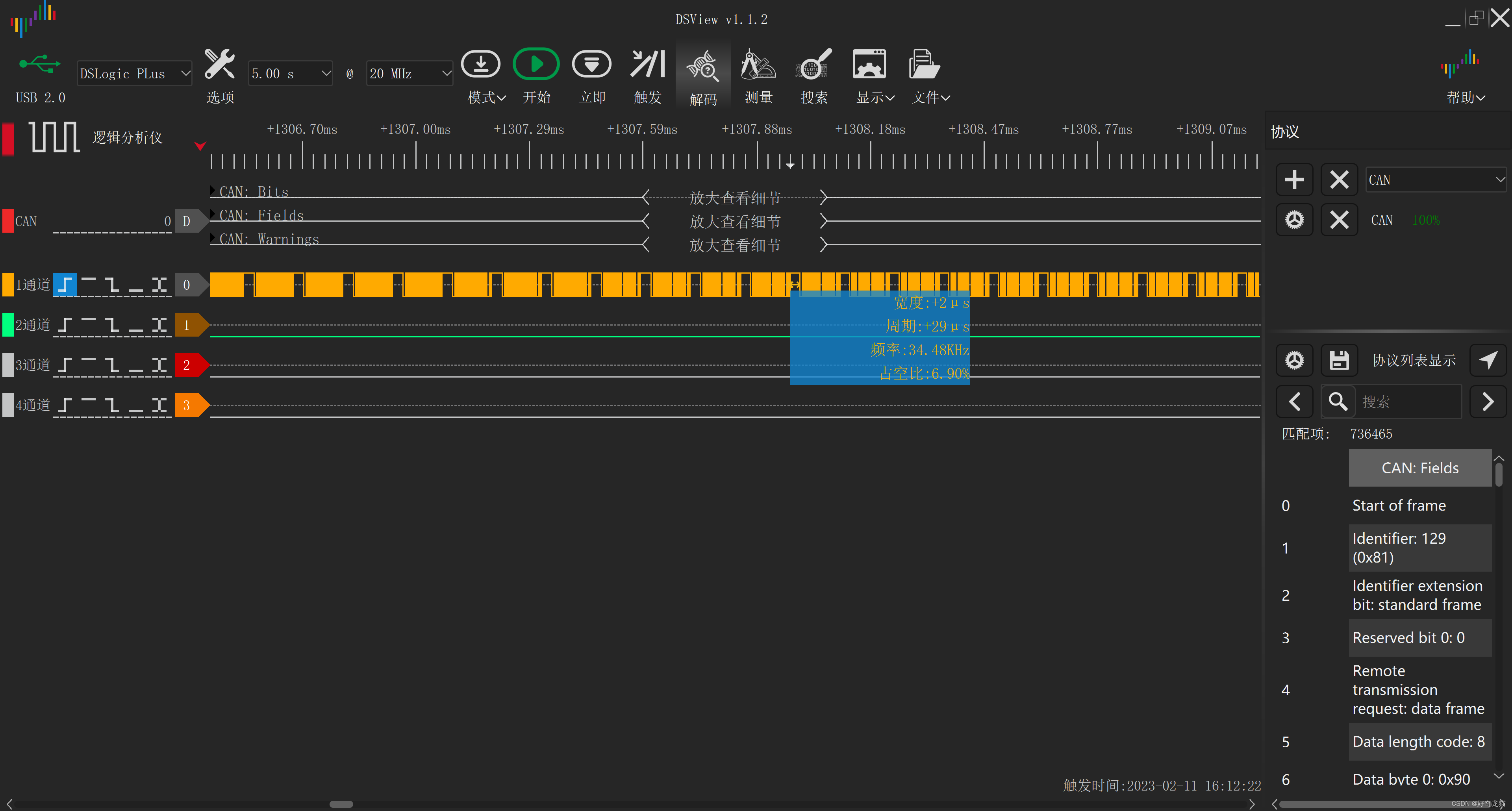

（1）逻辑分析仪抓取数据如下图

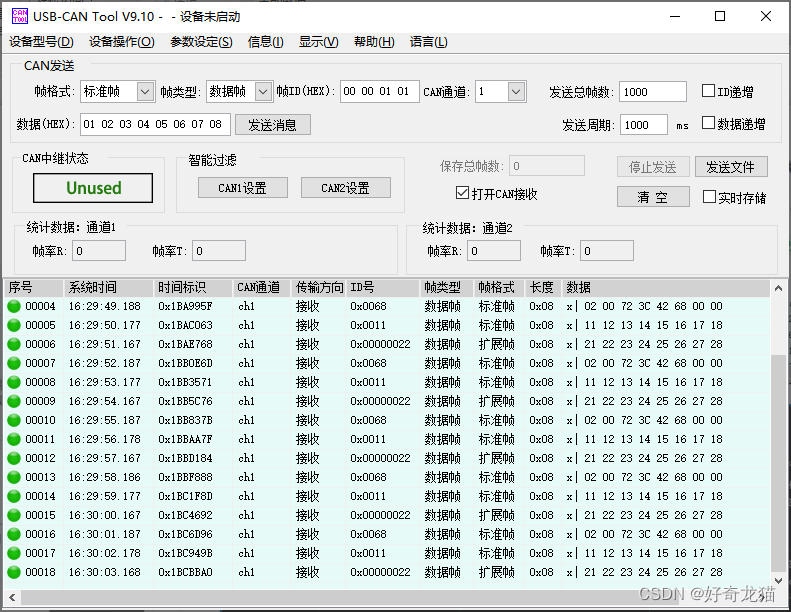

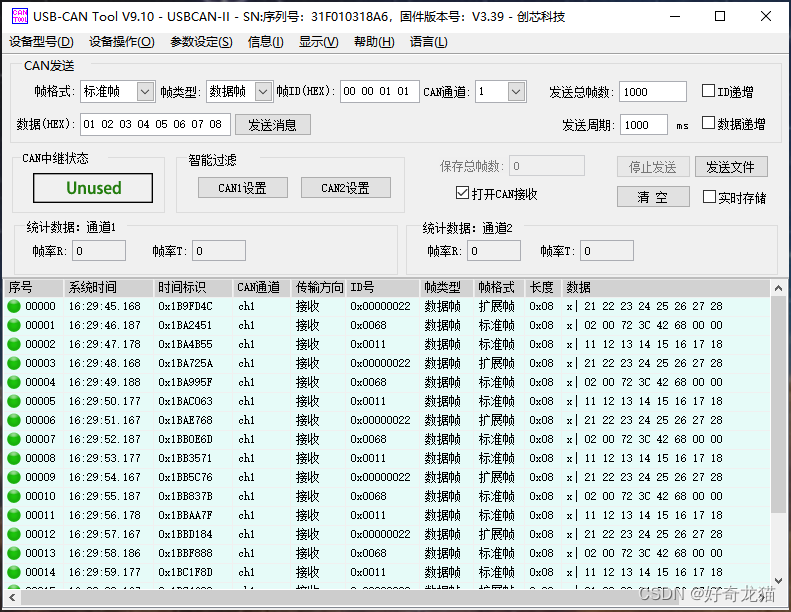

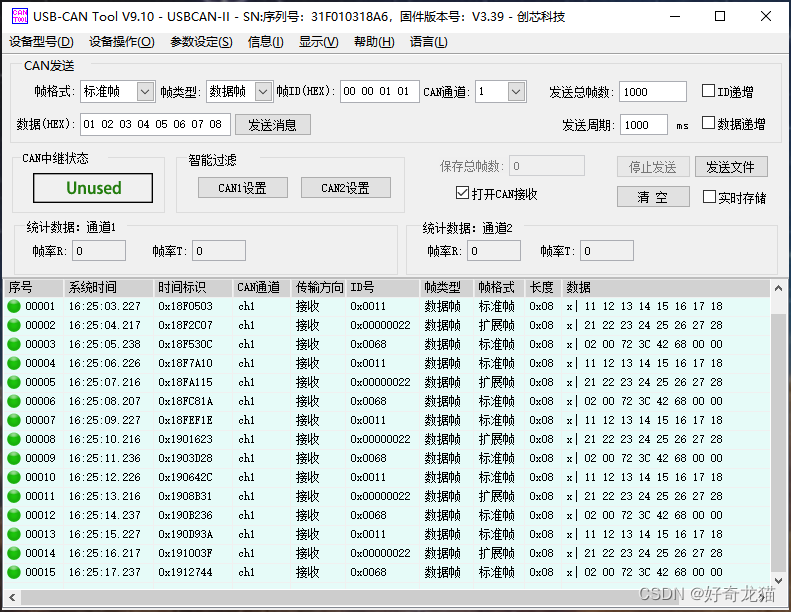

（2）can卡如下图
第二次实验：1KHz-回环模式-标准帧

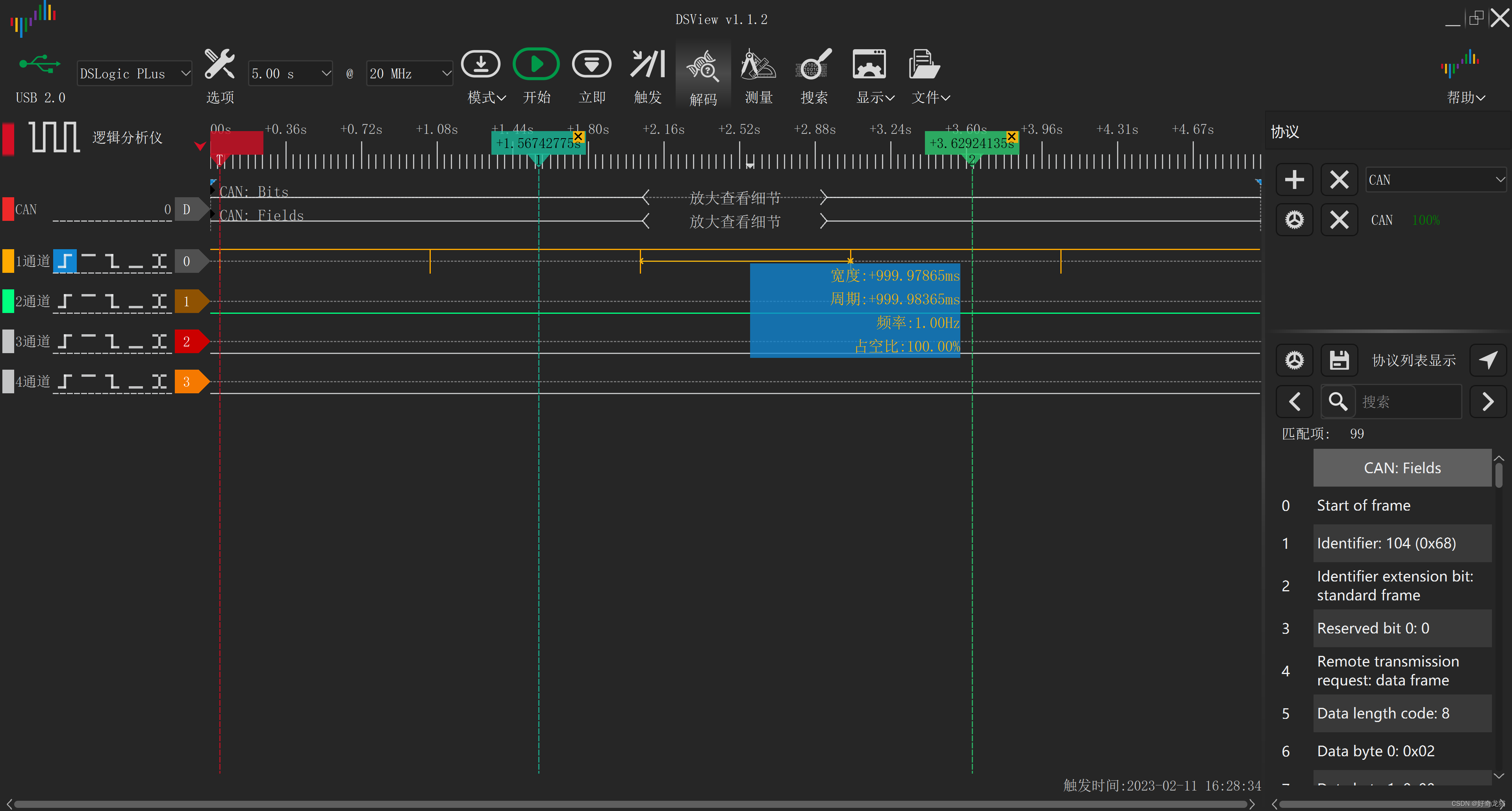

（1）逻辑分析仪抓取数据如下图
（2）can卡如下图
第三次实验：1KHz-回环模式-标准帧+标准帧
（1）逻辑分析仪抓取数据如下图
（2）can卡如下图

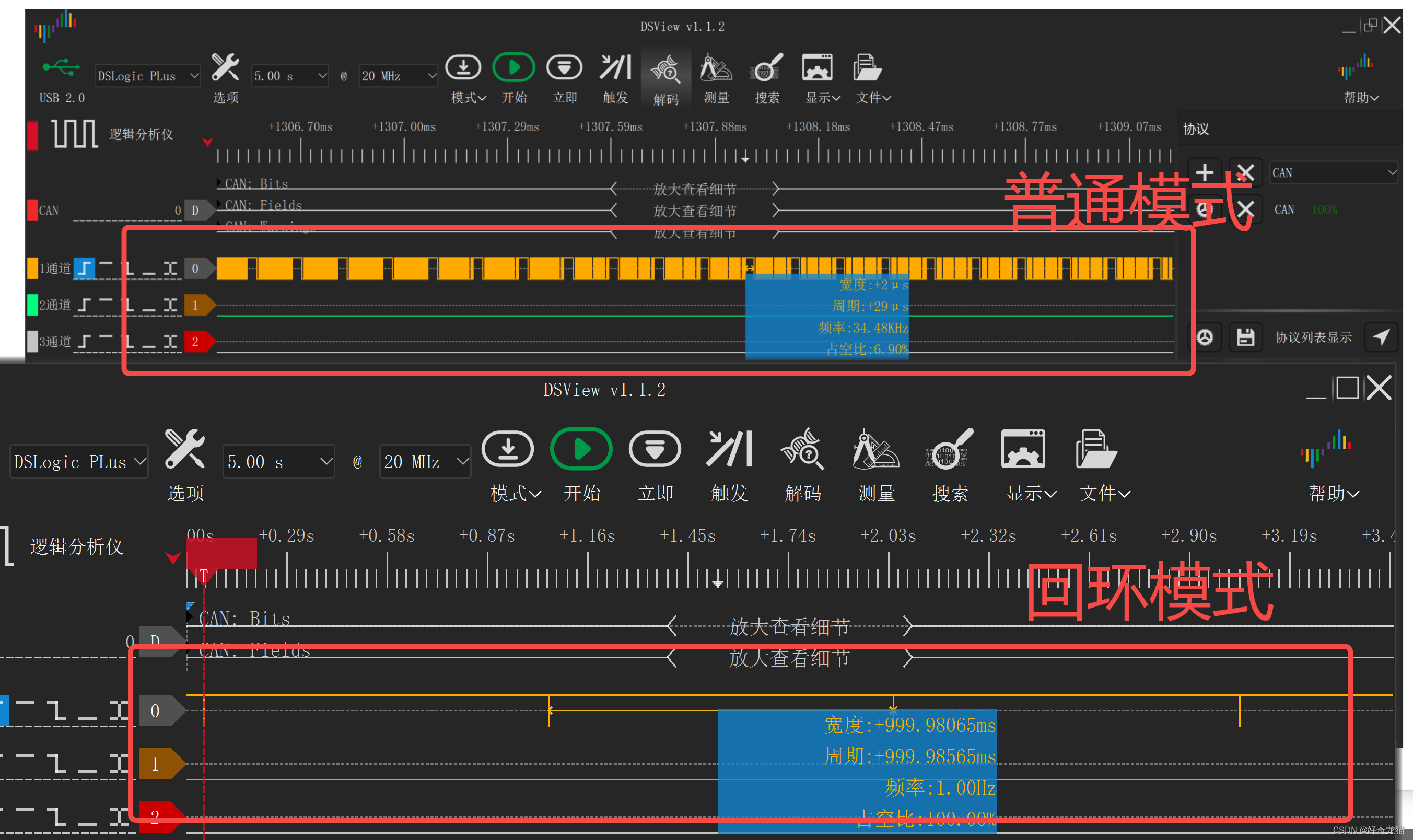

（1）结果对比>>对于普通模式和回环模式
（1）从CAN卡端，接收的数据看不出任何任何差别，会告诉是标准帧和扩展帧，但仅此而已。
（2）从逻辑分析仪，可以看出明显差别：
普通模式：像是循环一样，连续发送
回环模式：是按照1S等待时间发送的。
（2）结果对比>>对于标准帧和扩展帧
（1）从CAN卡端，接收的数据看不出任何任何差别，会告诉是标准帧和扩展帧，但仅此而已。

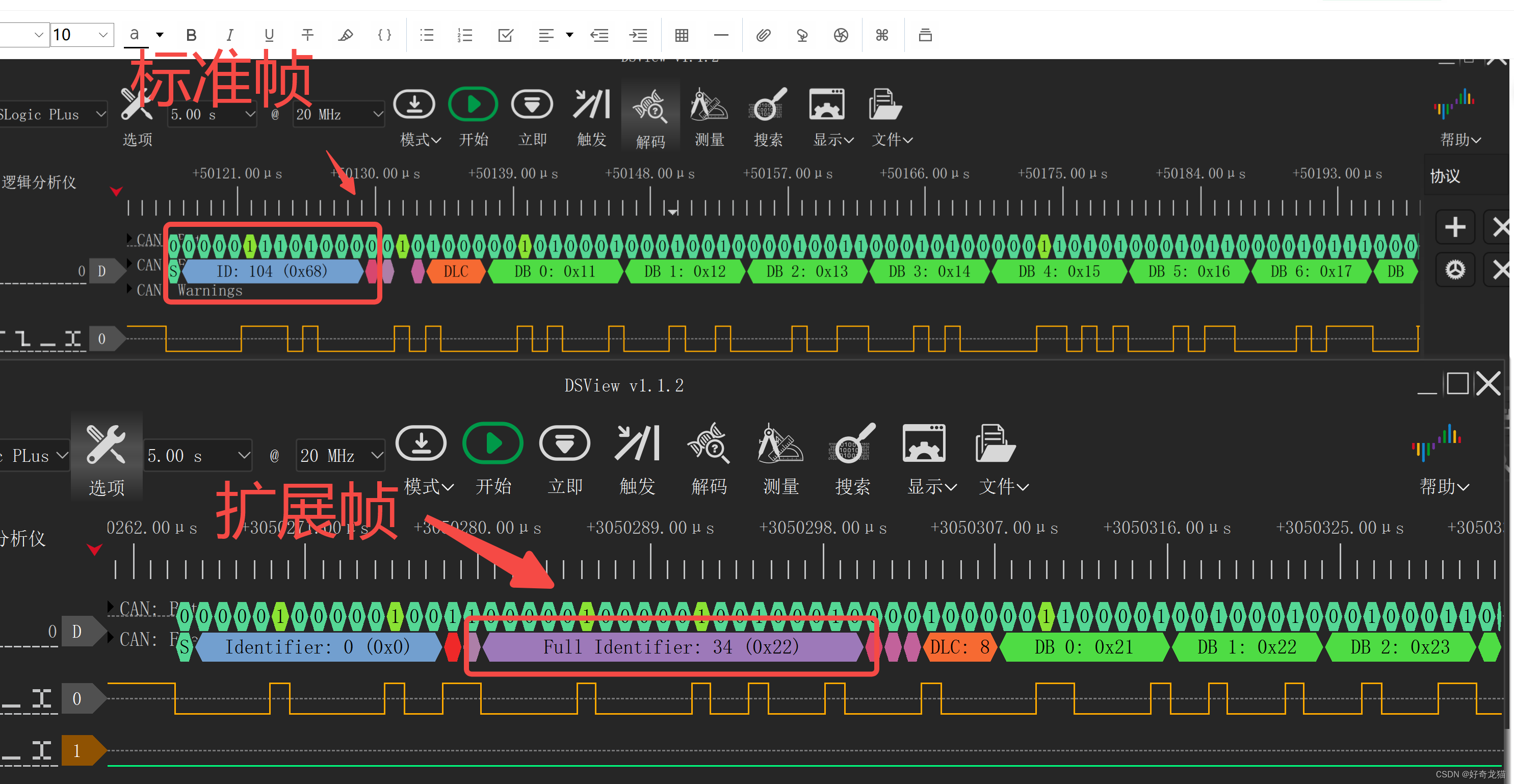

（2）从逻辑分析仪，可以看出明显差别：主要是位置不一样
（3）本次实验-实验数据
主要是DSView保存数据，can卡以上边截图为主
实验数据:https://download.csdn.net/download/qq_22146161/87439529
7、本次实验样例代码
本次样例代码：https://download.csdn.net/download/qq_22146161/87439432
8、实验细节
（1）如果CAN卡和逻辑分析仪同时接入问题。
从实验来看，我尝试使用多种连接方式，甚至直接让CAN卡和逻辑分析仪连接，都没有成功，目前还没有查到相关原因，暂时认定不能连接。
（2）普通模式和回环模式，平时使用时，有可能就因为这个模式不同，而设备无法工作。
在实际工作中，使用时，有个设备，使用开发板发送数据给它，发现设备就是不响应，但是使用can卡确实可以，数据仔细对过后，没发现却别，后来设置了普通模式立刻响应了，所以我们看着数据一样，对于设备来说，就是不一样的。
（3）can卡软件和逻辑分析仪收不到数据
这个是个人原因，有点蠢了，找了一圈，开发板忘记开电源了，并且每次下代码，要按下复位按键。
（4）下载代码时，keil软件问题

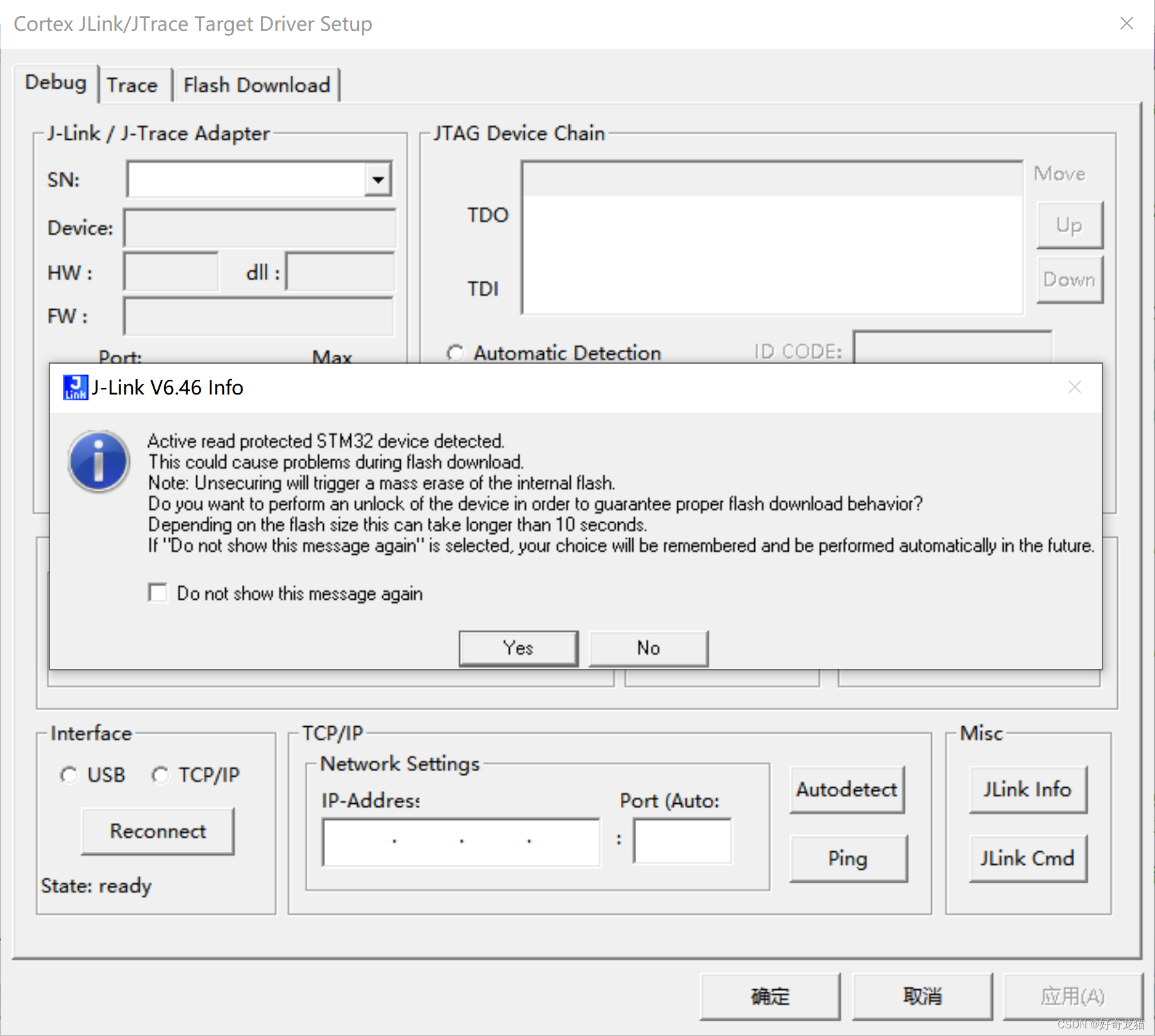

如下图，报找不到设备了，这个时候先将can卡或者逻辑分析仪拔掉，重新插下j-link尝试几次，看样是连接问题。
9、设备链接与软件地址
关于本次实验使用软件与硬件资料，基本上某宝，某京，只要搜索名字就能查到，我这里提供can的相关软件和一些连接：
- 逻辑分析仪软件：DSView>>https://www.dreamsourcelab.com/
- can卡：创芯科技 CAN分析仪 CANOpen J1939 DeviceNet USBCAN USB转CAN 高配版(红色）>>https://download.csdn.net/download/qq_22146161/87439313
10、参考资料
使用逻辑分析仪时，参考的网上相关文章，但是开始只有文字描述，没主要设置2V，以及怎么设置，这点笔者认为可以更好优化。
参考文章：https://blog.csdn.net/qq_37956302/article/details/122584368
11、总结
想起了最近《三体》电视剧热播，有个道理是，对于事物的本质了解，才决定人类文明高度，也许，对于我们这些搞电子相关的人来说，对于这种底层的认知，才决定水平高低。
