HDMI AVI InfoFrame
AVI/AUDIO/VSI Infoframe都是HDMI的辅助数据类别，HDMI遵循CEA-861规范，CEA 第八章--CONTROL AND CONFIGURATION 8.2定义了三种InfoFrame。
一个InfoFrame packet载送一个InfoFrame，根据HDMI协议规范，其大小为30字节+一个CheckSum。
Auxiliary Video information (AVI) InfoFrame
AVI InfoFrame 是HDMI Source向Sink传递当前视频流特性的一种InfoFrame。要求是至少每两帧图像就要传输一次AVI InfoFrame。Source端没有明确要求传输AVI InfoFrame，HDMI协议的建议是传输。
AVI InfoFrame是为了实现显示自动化的一种机制或方法
AVI InfoFrame包结构

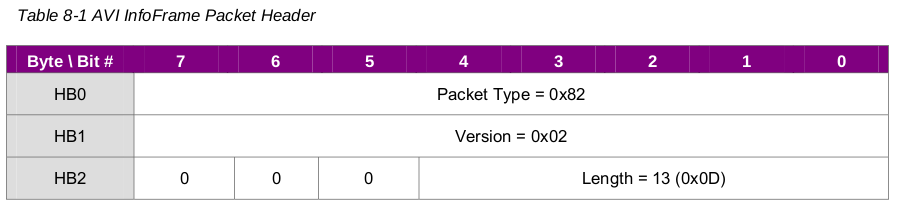

Header
以下参考HDMI1.4协议
HB0=0x82
HB1=0x02
HB2=0x0D
Body

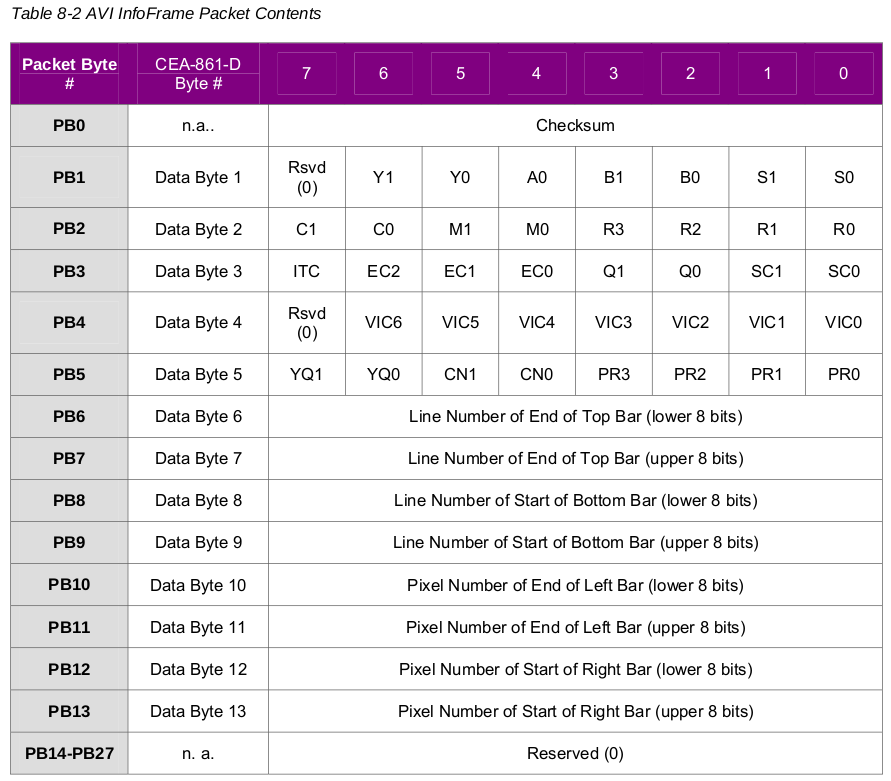

CEA-861-D中AVI InfoFrame定义：
PB1[6:4]
| Y1 | Y0 | RGB or YUV |
| 0 | 0 | RGB（default） |
| 0 | 1 | YUV422 |
| 1 | 0 | YUV444 |
| 1 | 1 | RSV |
CEA-861-F中AVI InfoFrame定义：
PB1[7:4]
| Y2 | Y1 | Y0 | RGB or YUV |
| 0 | 0 | 0 | RGB（default） |
| 0 | 0 | 1 | YUV422 |
| 0 | 1 | 0 | YUV444 |
| 0 | 1 | 1 | YUV420 |
| 1 | 0 | 0 | RSV |
| 1 | 0 | 1 | RSV |
| 1 | 1 | 0 | RSV |
| 1 | 1 | 1 | IDO-Defined |
举个例子

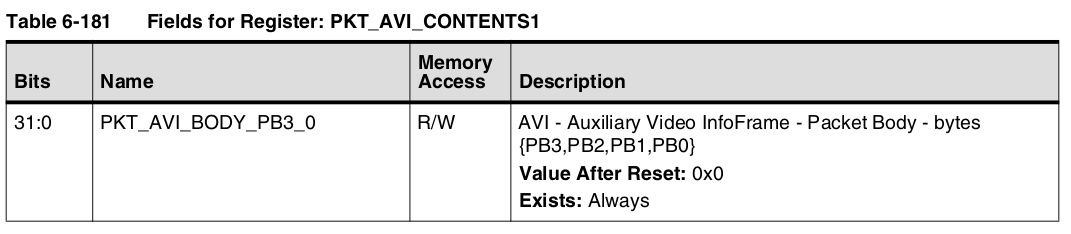

HDMI QPTX的寄存器PKT_AVI_CONTENTS1 =0x9824102a
PB0=0x2a（CheckSum）
PB1=0x10
PB2=0x24
PB3=0x98
各bit位参考CEA、HDMI协议进行解析：

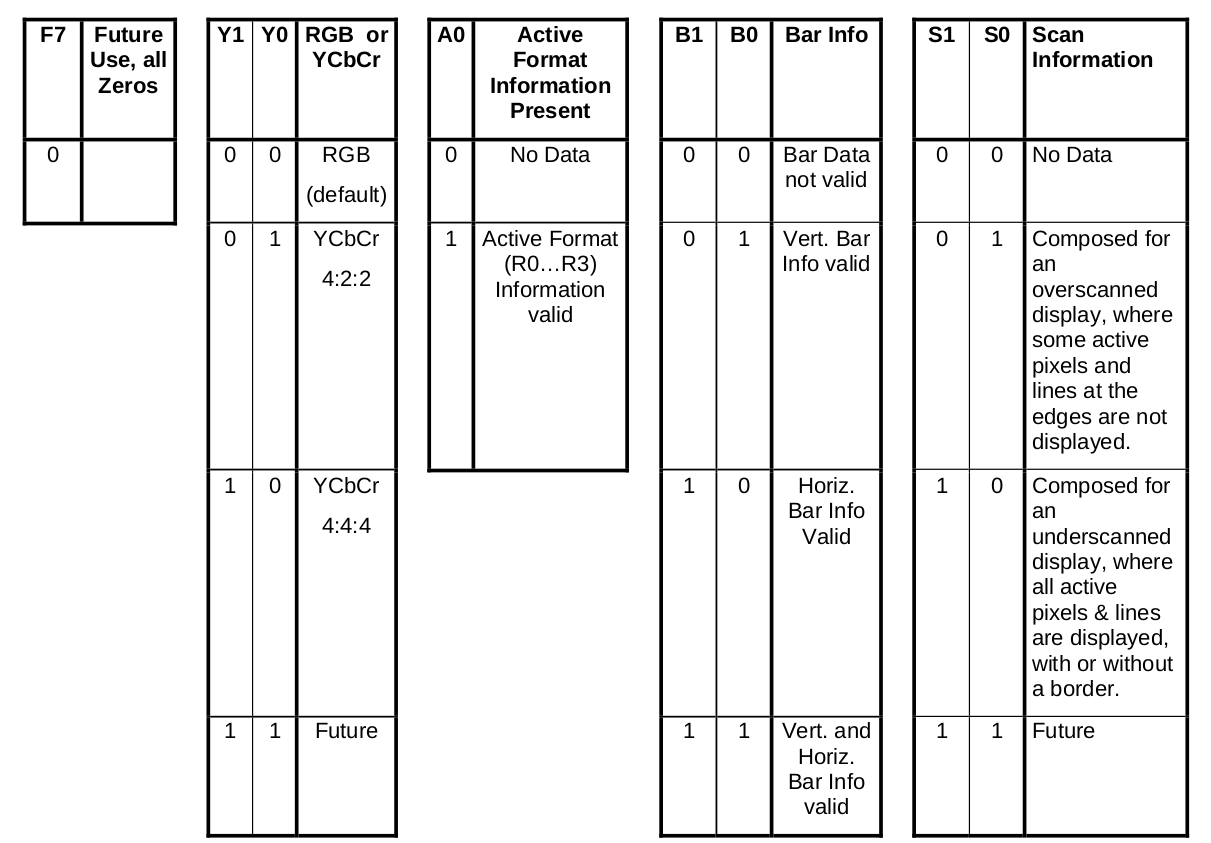

Y1Y0=00（RGB格式）、A0=1（Active Format Information Present R0～R3）、B1B0=00（Bar Data not valid）、S1S0=00（Scan no data）

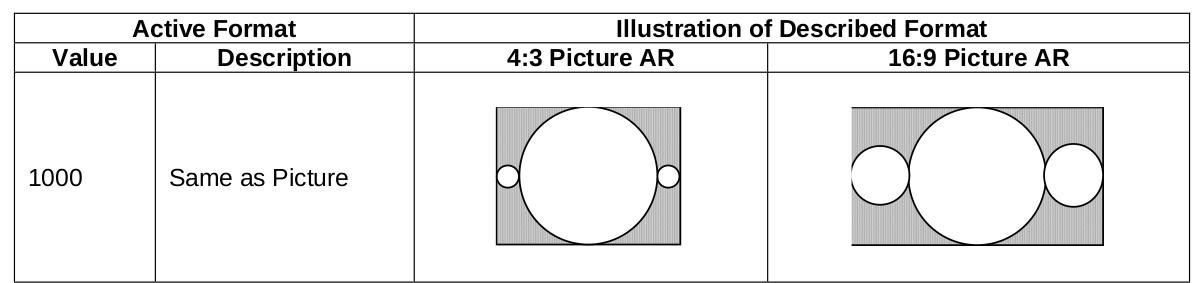

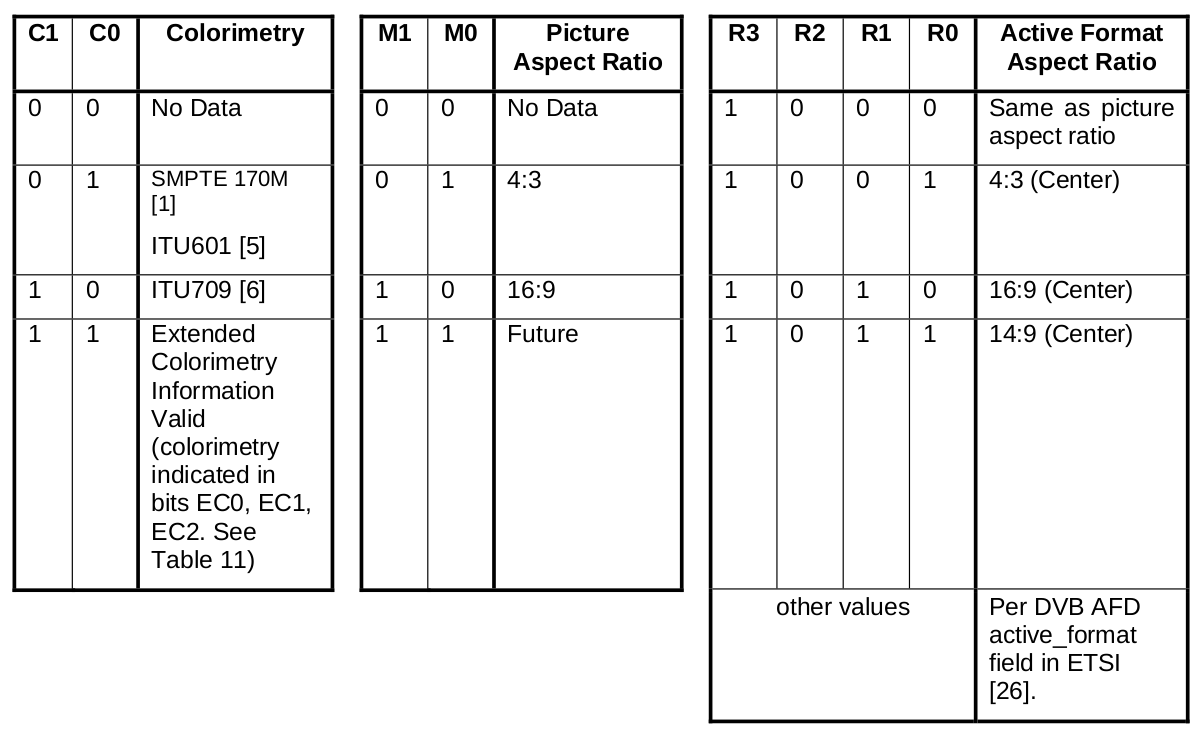

C1C0=00（Colorimetry no data）、M1M0=10（Picture Aspect Ratio 16：9）、R3R2R1R0=1000（Same As Picture Aspect Ratio ）
ITC=1（IT content）、EC2CE1EC0=000（xvYcc601）、Q1Q0=10（Full Range）、SC1SC0=00（未统一缩放）
附录

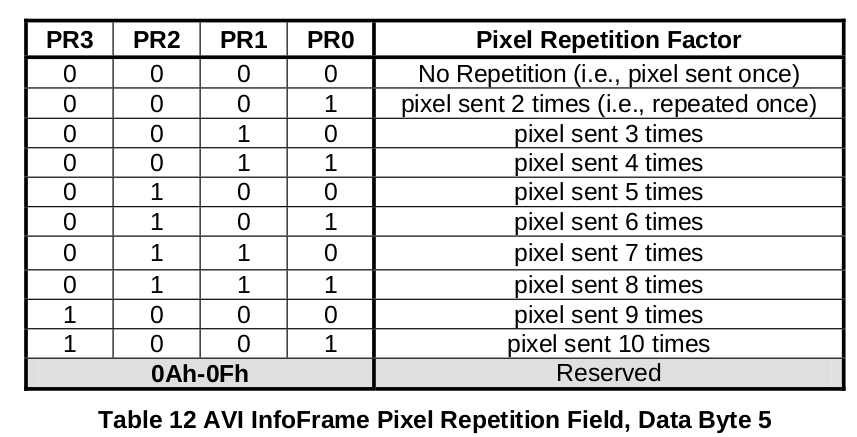

CEA-861-D中第8章AVI InfoFrame相关定义
