0. 前言

可变形卷积记录

1. 正文

预印版：
Deformable Convolutional Networks v1
Deformable ConvNets v2: More Deformable, Better Results
发表版：
Deformable Convolutional Networks

1.1 简介

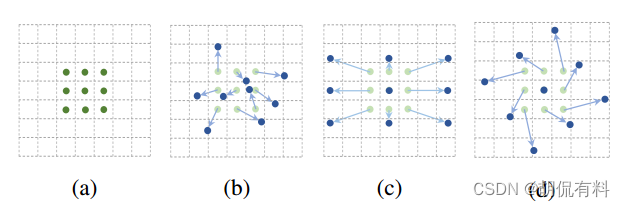

• a普通卷积
• b,c,d 可变卷积
  在图a标准卷积核参数中添加一个方向参数（图b绿色箭头），使得卷积核可以变为任意形状。
  其中，b,c是可变卷积的特殊形式。

1.2 为什么要用可变形卷积

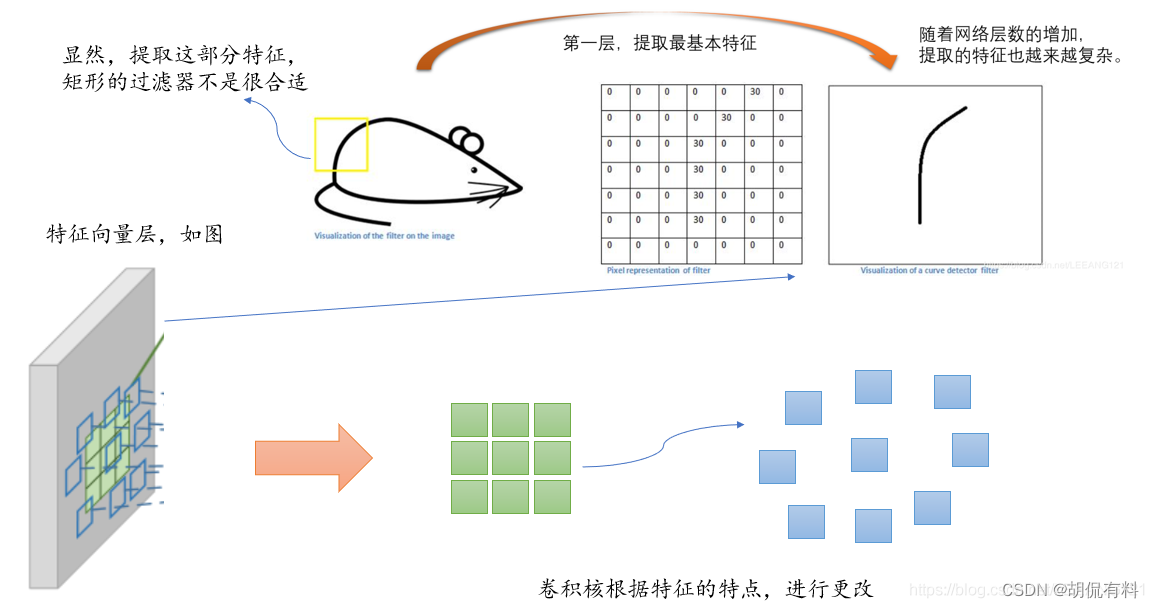

我们知道，卷积核的目的是为了提取输入的特征，在传统卷积中卷积核通常是固定尺寸。这种卷积核存在的最大问题是对未知变化的适应性，泛化能力不强。

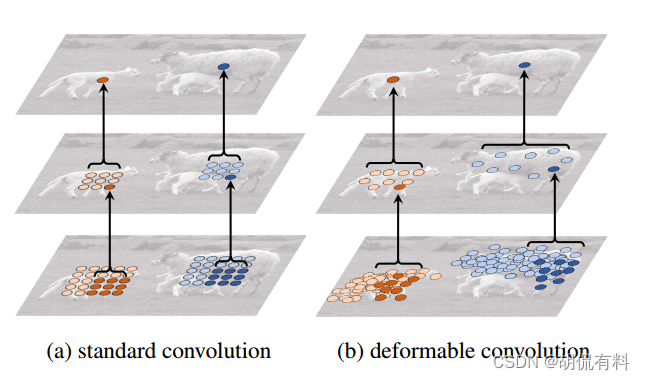

• 最上层的图像是大小不同物体的激活单元
• 中间层是为了得到顶层激活单元所进行的采样过程。
  • 左图是标准的3*3采样
  • 右图是非标准的采样，依然是3*3
• 最下层是为了得到中间层进行的采样。

可以发现，可变形卷积在采样时更贴近物体的形状和尺寸，而标准卷积无法做到。

1.3 实现

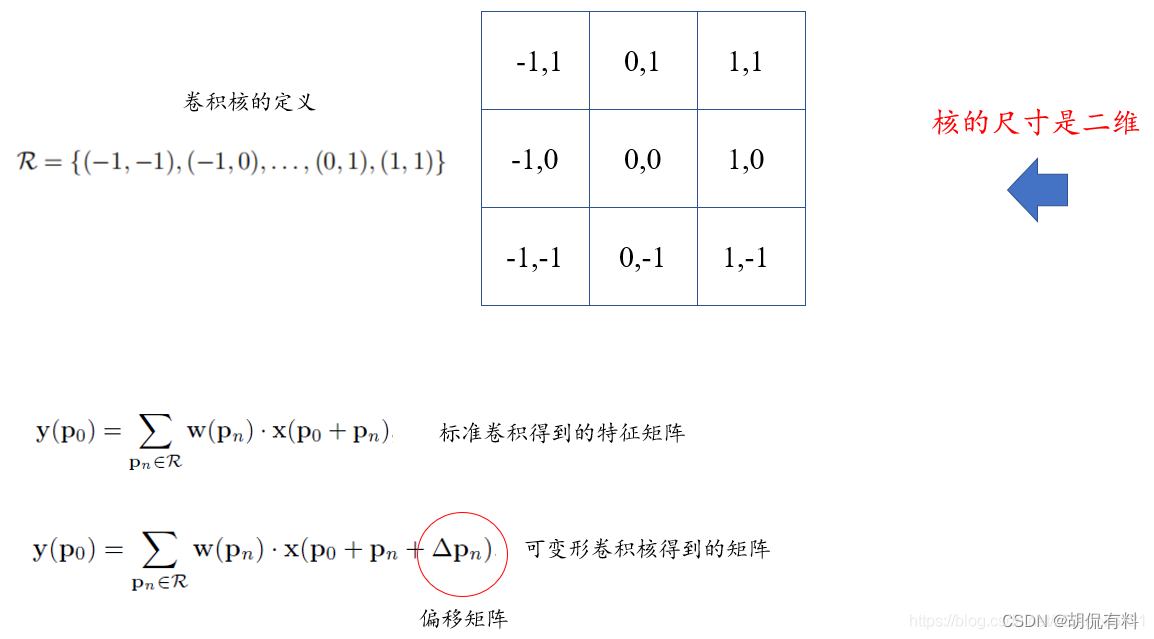

如前所述，可变形卷积在传统卷积的基础上增加了卷积核的方向向量，使得卷积核的形态更贴近物体，那么该过程是如何实现的？

1. 开始和正常卷积一样，利用传统卷积提取特征图
2. 把得到的特在图作为输入，对特征图再施加一个卷积，这么做的目的是为了得到可变形卷积的偏移量
3. 上面两个特在图相加
4. 偏移层是2N，是因为在平面上做移动，需要改变x和y两个方向。
5. 在训练时，用于生成特征图的卷积核和用于生成偏移量的卷积核是同步学习的

注意： 特征图里面的值是浮点数，而坐标是整数。这里面需要涉及到类型转换，具体参考后面链接

参考9中，介绍了v2版本增加了对偏移增加权重，比较有意思，有兴趣的可以看下。

• v1中引入的offset是要寻找有效信息的区域位置
• v2中引入权重系数是要给找到的这个位置赋予权重，这两方面保证了有效信息的准确提取。

参考

[1] Deformable Convolutional Networks v1
[2] Deformable ConvNets v2: More Deformable, Better Results
[3] Deformable Convolutional Networks
[4] https://blog.csdn.net/LEEANG121/article/details/104234927
[5] https://blog.csdn.net/scut_salmon/article/details/97050908
[6] https://blog.csdn.net/mykeylock/article/details/77746499
[7] https://blog.csdn.net/kevin_zhao_zl/article/details/89319756
[8] https://blog.csdn.net/jiangqixing0728/article/details/126269423
[9] https://www.jianshu.com/p/55ddeb498c65
