摘要

segmentation_models_pytorch是一款非常优秀的图像分割库，albumentations是一款非常优秀的图像增强库，这篇文章将这两款优秀结合起来实现多类别的图像分割算法。数据集选用CamVid数据集，类别有：sky,building,pole,road,pavement,tree,signsymbol,fence,car,pedestrian,bicyclist,unlabelled等12个类别。数据量不大，下载地址：mirrors/alexgkendall/segnet-tutorial·GitCode。

通过这篇文章，你可以学习到：

1、如何在图像分割使用albumentations增强算法？

2、如何使用dice_loss和cross_entropy_loss？

3、如何segmentation_models_pytorch构架UNET++模型？

4、如何对分割数据做one-hot编码？

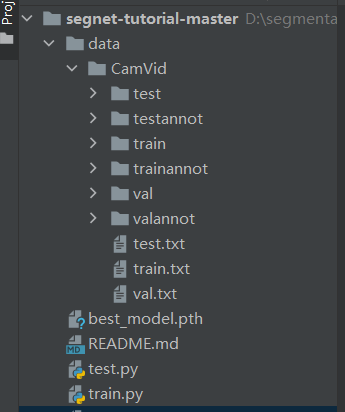

项目结构

项目的结构如下：

训练

新建train.py,插入一下代码：

import os
import numpy as np
import cv2
import albumentations as albu
import torch
import segmentation_models_pytorch as smp
from torch.utils.data import DataLoader
from torch.utils.data import Dataset as BaseDataset

导入需要的安装包，接下来编写数据载入部分。

# ---------------------------------------------------------------
### 加载数据
# CamVid数据集中用于图像分割的所有标签类别
CLASSES = ['sky', 'building', 'pole', 'road', 'pavement','tree', 'signsymbol', 'fence', 'car','pedestrian', 'bicyclist', 'unlabelled']
class Dataset(BaseDataset):"""CamVid数据集。进行图像读取，图像增强增强和图像预处理.Args:images_dir (str): 图像文件夹所在路径masks_dir (str): 图像分割的标签图像所在路径class_values (list): 用于图像分割的所有类别数augmentation (albumentations.Compose): 数据传输管道preprocessing (albumentations.Compose): 数据预处理"""def __init__(self,images_dir,masks_dir,augmentation=None,preprocessing=None,):self.ids = os.listdir(images_dir)self.images_fps = [os.path.join(images_dir, image_id) for image_id in self.ids]self.masks_fps = [os.path.join(masks_dir, image_id) for image_id in self.ids]# convert str names to class values on masksself.class_values = list(range(len(CLASSES)))self.augmentation = augmentationself.preprocessing = preprocessingdef __getitem__(self, i):# read dataimage = cv2.imread(self.images_fps[i])image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)mask = cv2.imread(self.masks_fps[i], 0)# 从标签中提取特定的类别 (e.g. cars)masks = [(mask == v) for v in self.class_values]mask = np.stack(masks, axis=-1).astype('float')# 图像增强应用if self.augmentation:sample = self.augmentation(image=image, mask=mask)image, mask = sample['image'], sample['mask']# 图像预处理应用if self.preprocessing:sample = self.preprocessing(image=image, mask=mask)image, mask = sample['image'], sample['mask']print(mask.shape)return image, maskdef __len__(self):return len(self.ids)

定义类别。类别的顺序对应mask的类别。
self.images_fps和self.masks_fps是图片的list和对应的mask图片的list。
self.class_values，类别对应的index，index的值对应mask上的类别值。
self.augmentation数据增强，使用albumentations增强。self.preprocessing数据的预处理，包含归一化和标准化，预处理的方法来自smp.encoders.get_preprocessing_fn(ENCODER, ENCODER_WEIGHTS)。
接下来，解释__getitem__函数的内容:

读取图片。
将图片转为RGB，cv2读取图片，默认是BGR，所以需要做转化。
接下来两行代码，实现将mask转为one-hot编码。输入的shape是（360，480）输出是（360，480，12）
图像增强。
图像预处理。
然后返回预处理后的图片和mask。

接下来是图片增强的代码：

def get_training_augmentation():train_transform = [albu.HorizontalFlip(p=0.5),albu.ShiftScaleRotate(scale_limit=0.5, rotate_limit=0, shift_limit=0.1, p=1, border_mode=0),albu.PadIfNeeded(min_height=384, min_width=480, always_apply=True, border_mode=0),albu.IAAAdditiveGaussianNoise(p=0.2),albu.IAAPerspective(p=0.5),albu.OneOf([albu.CLAHE(p=1),albu.RandomBrightness(p=1),albu.RandomGamma(p=1),],p=0.9,),albu.OneOf([albu.IAASharpen(p=1),albu.Blur(blur_limit=3, p=1),albu.MotionBlur(blur_limit=3, p=1),],p=0.9,),albu.OneOf([albu.RandomContrast(p=1),albu.HueSaturationValue(p=1),],p=0.9,),]return albu.Compose(train_transform)def get_validation_augmentation():"""调整图像使得图片的分辨率长宽能被32整除"""test_transform = [albu.PadIfNeeded(384, 480)]return albu.Compose(test_transform)def to_tensor(x, **kwargs):return x.transpose(2, 0, 1).astype('float32')def get_preprocessing(preprocessing_fn):"""进行图像预处理操作Args:preprocessing_fn (callbale): 数据规范化的函数(针对每种预训练的神经网络)Return:transform: albumentations.Compose"""_transform = [albu.Lambda(image=preprocessing_fn),albu.Lambda(image=to_tensor, mask=to_tensor),]return albu.Compose(_transform)

首先，我们一起查看get_training_augmentation里面的代码。这里比较复杂。这些需要注意的是PadIfNeeded方法。
由于UNet系列的文章经历了5次缩放，所以图片必须被32整除。所以通过填充的方式将图片的尺寸改为（384，480）。
同样，在验证集也要做这样的操作。 to_tensor函数是将图片的值转为tensor，并将维度做交换。由于cv2读取的图片和mask的onehot的维度都是（W，H，C），需要高改为（C，W，H）。
get_preprocessing是对数据做预处理，有归一化和标准化，然后，将图片和mask转为to_tensor。

接下来，将最重要的训练部分：

# $# 创建模型并训练
# ---------------------------------------------------------------
if __name__ == '__main__':ENCODER = 'efficientnet-b1'ENCODER_WEIGHTS = 'imagenet'ACTIVATION = 'softmax'  # could be None for logits or 'softmax2d' for multiclass segmentationDEVICE = 'cuda'# 使用unet++模型model = smp.UnetPlusPlus(encoder_name=ENCODER,encoder_weights=ENCODER_WEIGHTS,classes=len(CLASSES),activation=ACTIVATION,)preprocessing_fn = smp.encoders.get_preprocessing_fn(ENCODER, ENCODER_WEIGHTS)

这部分的代码主要是定义模型。

模型选用unet++，解码器是efficientnet-b1，预训练权重为：imagenet。定义类别。
preprocessing_fn获取 smp.encoders的预处理方法。

    # 数据集所在的目录DATA_DIR = './data/CamVid/'# 如果目录下不存在CamVid数据集，则克隆下载if not os.path.exists(DATA_DIR):print('Loading data...')os.system('git clone https://github.com/alexgkendall/SegNet-Tutorial ./data')print('Done!')# 训练集x_train_dir = os.path.join(DATA_DIR, 'train')y_train_dir = os.path.join(DATA_DIR, 'trainannot')# 验证集x_valid_dir = os.path.join(DATA_DIR, 'val')y_valid_dir = os.path.join(DATA_DIR, 'valannot')# 加载训练数据集train_dataset = Dataset(x_train_dir,y_train_dir,augmentation=get_training_augmentation(),preprocessing=get_preprocessing(preprocessing_fn))# 加载验证数据集valid_dataset = Dataset(x_valid_dir,y_valid_dir,augmentation=get_validation_augmentation(),preprocessing=get_preprocessing(preprocessing_fn))# 需根据显卡的性能进行设置，batch_size为每次迭代中一次训练的图片数，num_workers为训练时的工作进程数，如果显卡不太行或者显存空间不够，将batch_size调低并将num_workers调为0train_loader = DataLoader(train_dataset, batch_size=2, shuffle=True, num_workers=0)valid_loader = DataLoader(valid_dataset, batch_size=1, shuffle=False, num_workers=0)

这部分的代码主要是数据集加载。

定义数据集所在路径。
获取训练集和验证集的路径。
加载训练集和验证集。
将训练集和测试集放入DataLoader中，根据显卡的大小定义batch_size，训练集需要shuffle，验证集不需要。

然后，定义loss

    loss = smp.utils.losses.DiceLoss() + smp.utils.losses.CrossEntropyLoss()metrics = [smp.utils.metrics.IoU(threshold=0.5),smp.utils.metrics.Recall()]optimizer = torch.optim.Adam([dict(params=model.parameters(), lr=0.0001),])

loss是DiceLoss和CrossEntropyLoss组合。
评分标准为IoU和Recall。
优化器选用Adam。

 # 创建一个简单的循环，用于迭代数据样本train_epoch = smp.utils.train.TrainEpoch(model,loss=loss,metrics=metrics,optimizer=optimizer,device=DEVICE,verbose=True,)valid_epoch = smp.utils.train.ValidEpoch(model,loss=loss,metrics=metrics,device=DEVICE,verbose=True,)# 进行40轮次迭代的模型训练max_score = 0for i in range(0, 40):print('\nEpoch: {}'.format(i))train_logs = train_epoch.run(train_loader)valid_logs = valid_epoch.run(valid_loader)# 每次迭代保存下训练最好的模型if max_score < valid_logs['iou_score']:max_score = valid_logs['iou_score']torch.save(model, './best_model.pth')print('Model saved!')if i == 25:optimizer.param_groups[0]['lr'] = 1e-5print('Decrease decoder learning rate to 1e-5!')

创建TrainEpoch和ValidEpoch循环用来迭代数据集。
按照迭代次数循环，保存最好的模型。

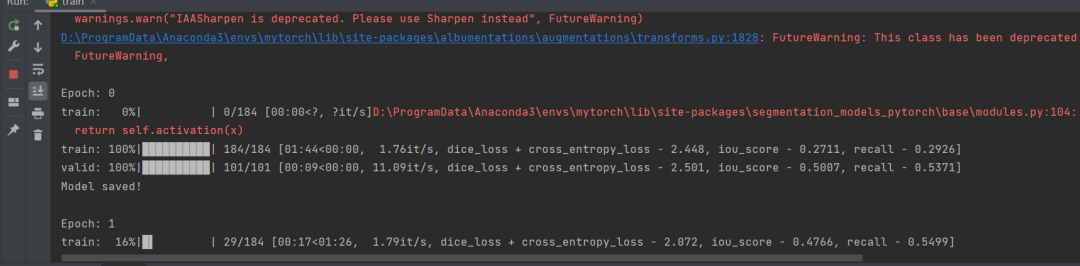

完成上面的工作后就可以开始训练了。

测试

完成训练后就开始测试部分。

import osimport albumentations as albu
import cv2
import matplotlib.pyplot as plt
import numpy as np
import segmentation_models_pytorch as smp
import torch
from torch.utils.data import Dataset as BaseDatasetos.environ['CUDA_VISIBLE_DEVICES'] = '0'

导入所需要的包

# ---------------------------------------------------------------
### 加载数据
# CamVid数据集中用于图像分割的所有标签类别
CLASSES = ['sky', 'building', 'pole', 'road', 'pavement','tree', 'signsymbol', 'fence', 'car','pedestrian', 'bicyclist', 'unlabelled']
class Dataset(BaseDataset):"""CamVid数据集。进行图像读取，图像增强增强和图像预处理.Args:images_dir (str): 图像文件夹所在路径masks_dir (str): 图像分割的标签图像所在路径class_values (list): 用于图像分割的所有类别数augmentation (albumentations.Compose): 数据传输管道preprocessing (albumentations.Compose): 数据预处理"""def __init__(self,images_dir,masks_dir,augmentation=None,preprocessing=None,):self.ids = os.listdir(images_dir)self.images_fps = [os.path.join(images_dir, image_id) for image_id in self.ids]self.masks_fps = [os.path.join(masks_dir, image_id) for image_id in self.ids]# convert str names to class values on masksself.class_values = list(range(len(CLASSES)))self.augmentation = augmentationself.preprocessing = preprocessingdef __getitem__(self, i):# read dataimage = cv2.imread(self.images_fps[i])image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)mask = cv2.imread(self.masks_fps[i], 0)# 从标签中提取特定的类别 (e.g. cars)masks = [(mask == v) for v in self.class_values]mask = np.stack(masks, axis=-1).astype('float')# 图像增强应用if self.augmentation:sample = self.augmentation(image=image, mask=mask)image, mask = sample['image'], sample['mask']# 图像预处理应用if self.preprocessing:sample = self.preprocessing(image=image, mask=mask)image, mask = sample['image'], sample['mask']return image, maskdef __len__(self):return len(self.ids)# ---------------------------------------------------------------
### 图像增强def get_validation_augmentation():"""调整图像使得图片的分辨率长宽能被32整除"""test_transform = [albu.PadIfNeeded(384, 480)]return albu.Compose(test_transform)def to_tensor(x, **kwargs):return x.transpose(2, 0, 1).astype('float32')def get_preprocessing(preprocessing_fn):"""进行图像预处理操作Args:preprocessing_fn (callbale): 数据规范化的函数(针对每种预训练的神经网络)Return:transform: albumentations.Compose"""_transform = [albu.Lambda(image=preprocessing_fn),albu.Lambda(image=to_tensor, mask=to_tensor),]return albu.Compose(_transform)

上面的代码是数据加载和数据增强，和训练集的代码一样。

# 图像分割结果的可视化展示
def visualize(**images):"""PLot images in one row."""n = len(images)plt.figure(figsize=(16, 5))for i, (name, image) in enumerate(images.items()):plt.subplot(1, n, i + 1)plt.xticks([])plt.yticks([])plt.title(' '.join(name.split('_')).title())plt.imshow(image)plt.show()

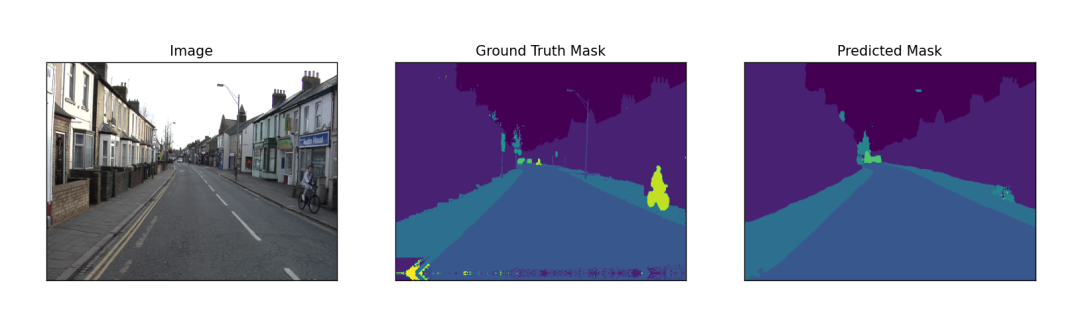

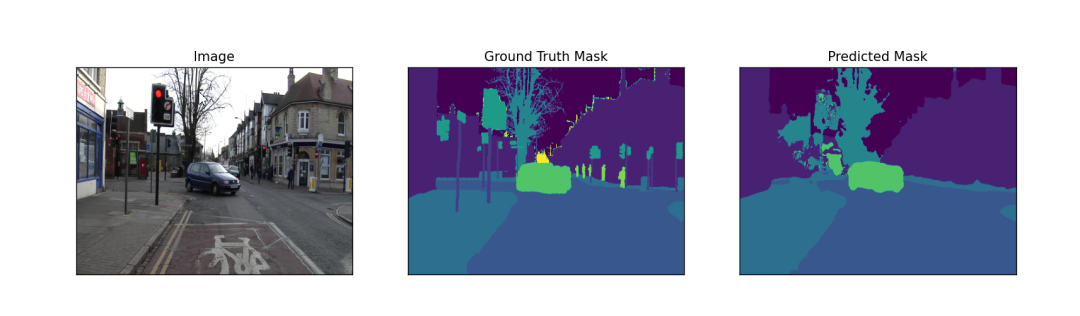

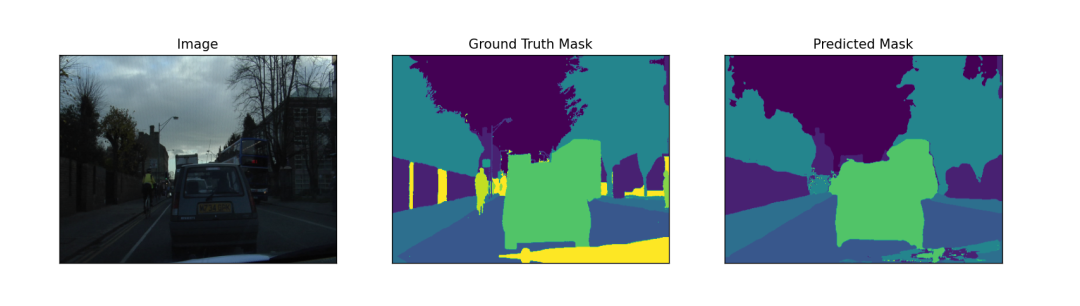

可视化测试结果，展示原图，真实的mask，预测的mask。

# ---------------------------------------------------------------
if __name__ == '__main__':DATA_DIR = './data/CamVid/'# 测试集x_test_dir = os.path.join(DATA_DIR, 'test')y_test_dir = os.path.join(DATA_DIR, 'testannot')ENCODER = 'efficientnet-b1'ENCODER_WEIGHTS = 'imagenet'ACTIVATION = 'softmax'  # could be None for logits or 'softmax2d' for multiclass segmentationDEVICE = 'cuda'preprocessing_fn = smp.encoders.get_preprocessing_fn(ENCODER, ENCODER_WEIGHTS)# ---------------------------------------------------------------# $# 测试训练出来的最佳模型# 加载最佳模型best_model = torch.load('./best_model.pth')# 创建测试数据集test_dataset = Dataset(x_test_dir,y_test_dir,augmentation=get_validation_augmentation(),preprocessing=get_preprocessing(preprocessing_fn),)# ---------------------------------------------------------------# $# 图像分割结果可视化展示# 对没有进行图像处理转化的测试集进行图像可视化展示test_dataset_vis = Dataset(x_test_dir, y_test_dir)# 从测试集中随机挑选3张图片进行测试for i in range(3):n = np.random.choice(len(test_dataset))image_vis = test_dataset_vis[n][0].astype('uint8')image, gt_mask = test_dataset[n]gt_mask = (np.argmax(gt_mask, axis=0) * 255 / (gt_mask.shape[0])).astype(np.uint8)x_tensor = torch.from_numpy(image).to(DEVICE).unsqueeze(0)pr_mask = best_model.predict(x_tensor)pr_mask = (pr_mask.squeeze().cpu().numpy())pr_mask = (np.argmax(pr_mask, axis=0) * 255 / (pr_mask.shape[0])).astype(np.uint8)# 恢复图片原来的分辨率gt_mask = cv2.resize(gt_mask, (480, 360))pr_mask = cv2.resize(pr_mask, (480, 360))visualize(image=image_vis,ground_truth_mask=gt_mask,predicted_mask=pr_mask)

获取测试集的路径。
定义ENCODER 为 efficientnet-b1，ENCODER_WEIGHTS为imagenet，ACTIVATION为softmax。
获取预训练参数。
加载模型。
加载数据集。
加载没有做处理的图片。
随机选择3张图片

从test_dataset_vis获取图片。
从test_dataset获取对应的图片和mask。
将mask放大255的范围。
预测图片，生成预测的mask。
将预测的mask也对应的放到255的范围。
然后重新resize到原来的尺寸。
可视化结果。
