第3章：无线传感器网络通信

3.1协议结构

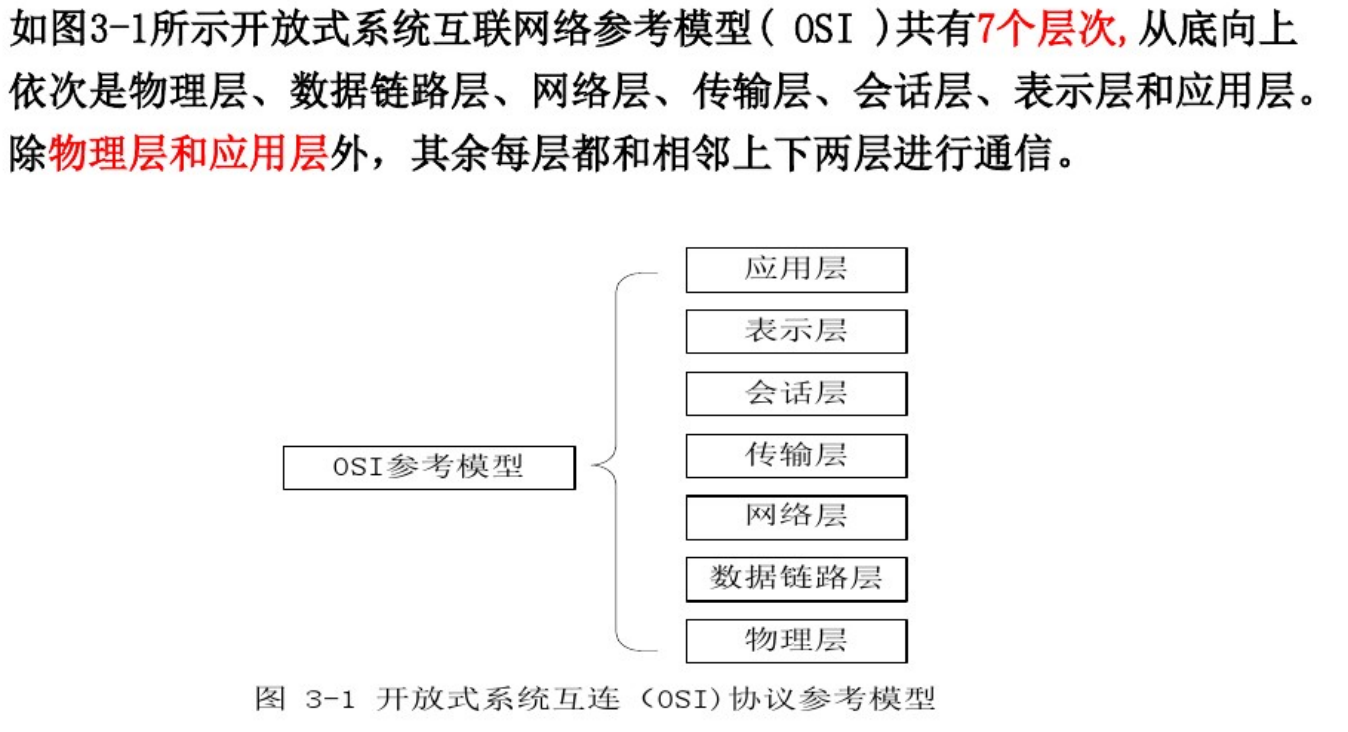

3.1.1 OSI参考模型

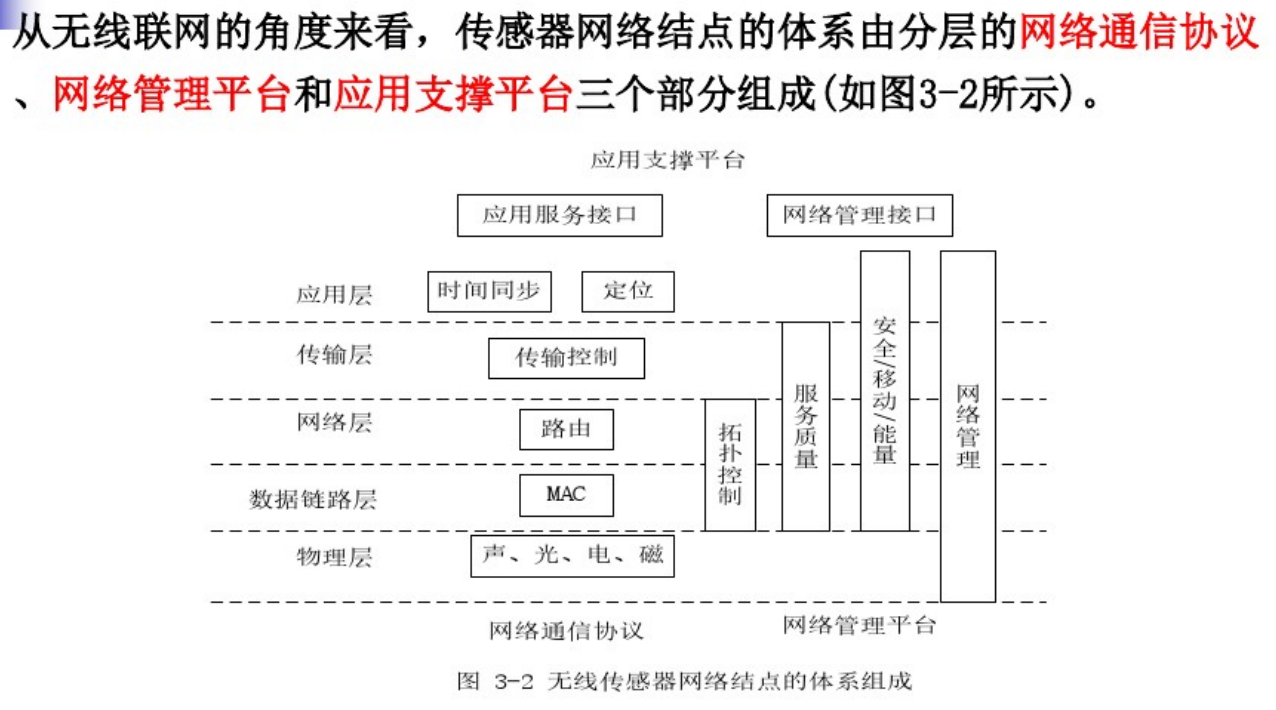

1.网络通信协议

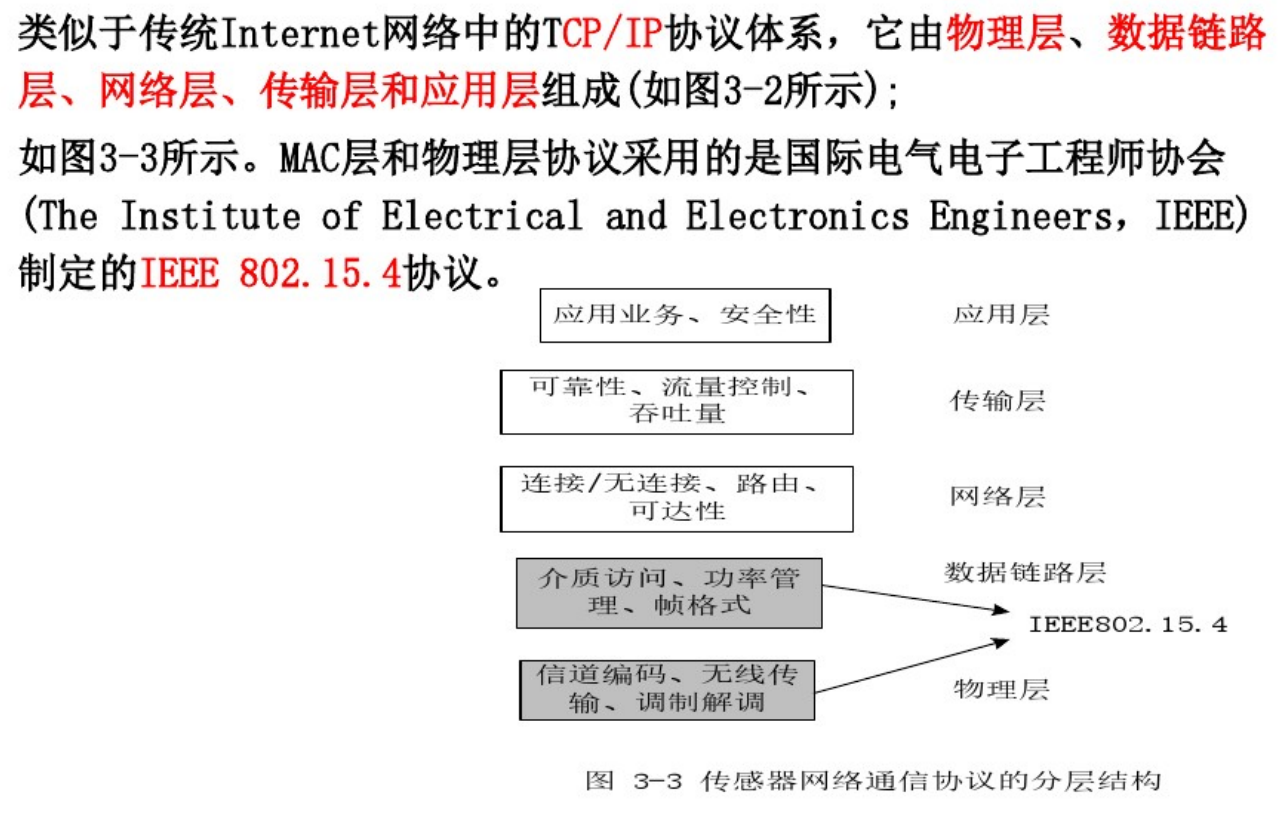

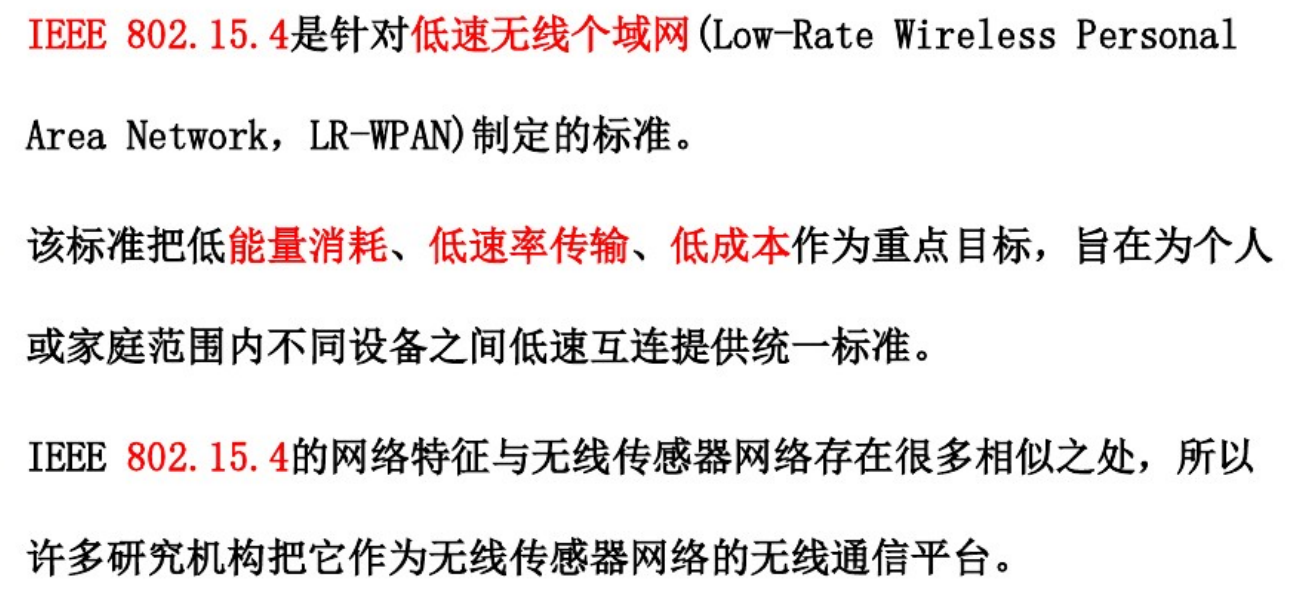

MAC层和物理层采用IEEE 802.15.4协议

*(1)物理层

wsn物理层负责信号的调制和数据的收发，传输介质：无线电、红外线、光波等。

(2)数据链路层

wsn数据链路层负责数据成帧、帧检测、介质访问和差错控制。

介质访问协议保证可靠的点对点、点对多点通信，差错控制保证源结点发出的信息可以完整无误地到达目标结点。

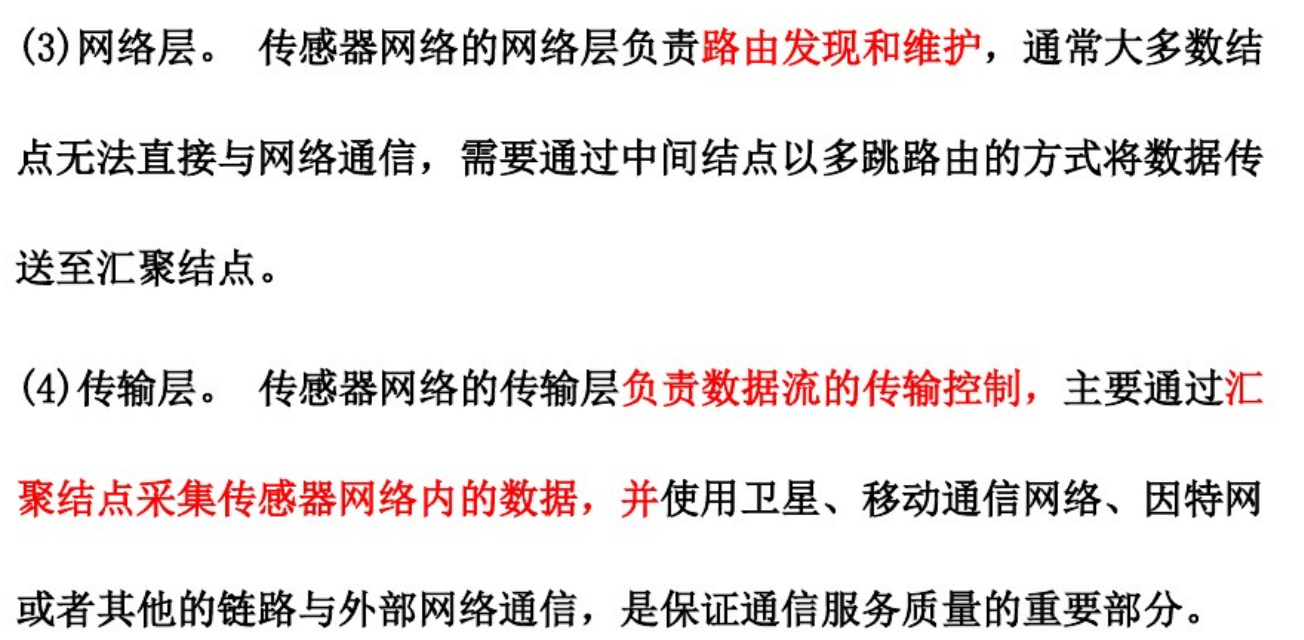

(3)网络层

(4)传输层

2.网络管理平台

3.应用支撑平台

**3.2 物理层

3.2.1物理层概述

作用：屏蔽差异；

功能：

为DTE提供传送数据的通路；

传输数据；

其他管理工作，如信道状态评估、能量检测等。

物理接口特性：机械、电气、功能、规程

wsn物理层特点：低功耗、低成本、微型化；

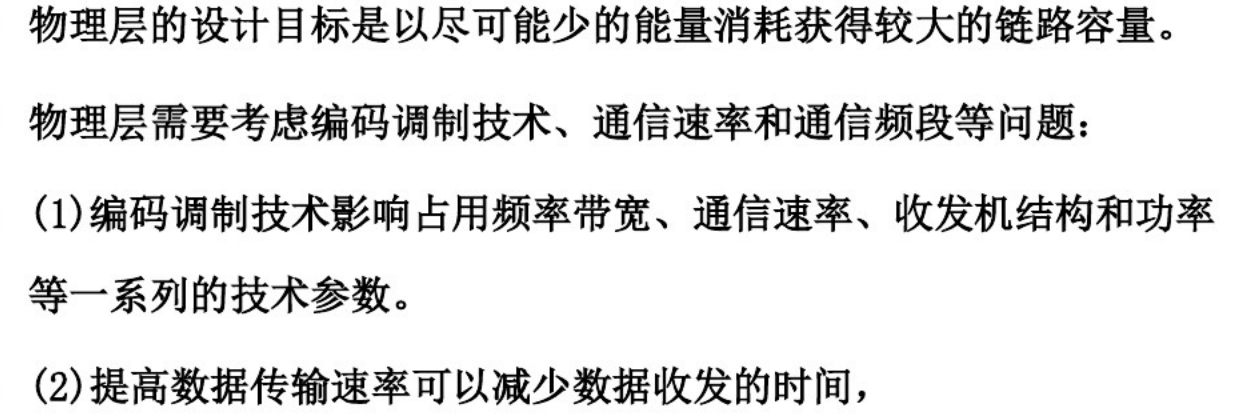

设计时需考虑的问题：调制机制、与上层协议结合的跨层优化设计、硬件设计。

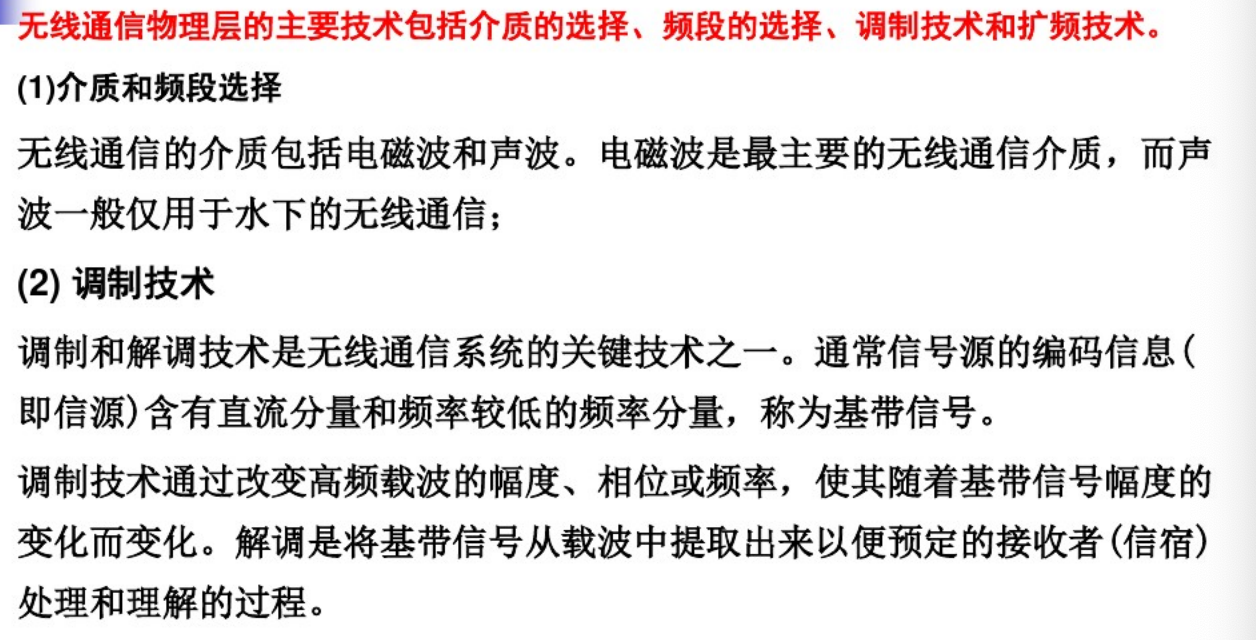

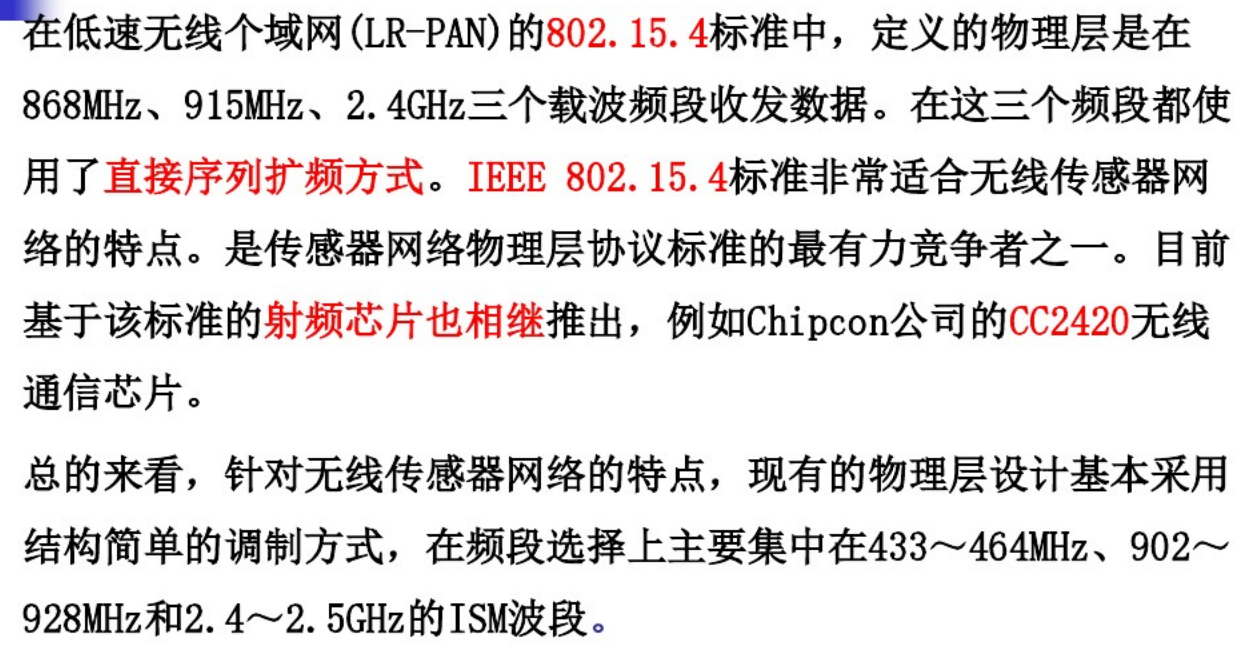

3.2.2 wsn物理层设计

传输介质

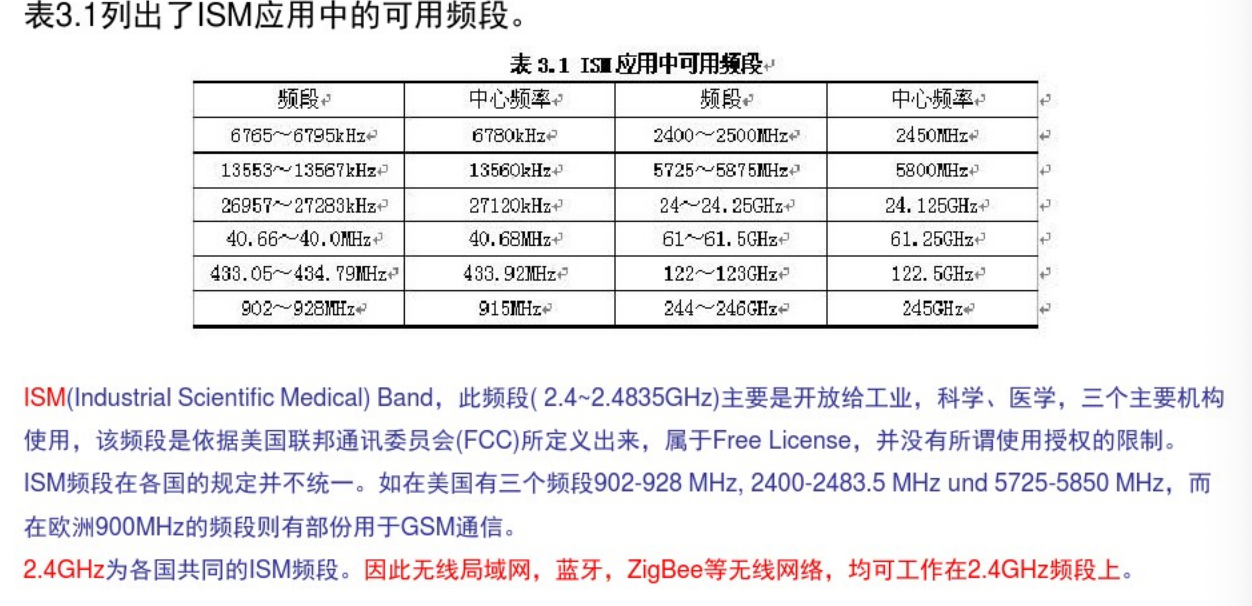

wsn物理层采用的主要传输介质包括无线电、红外线和光波等。

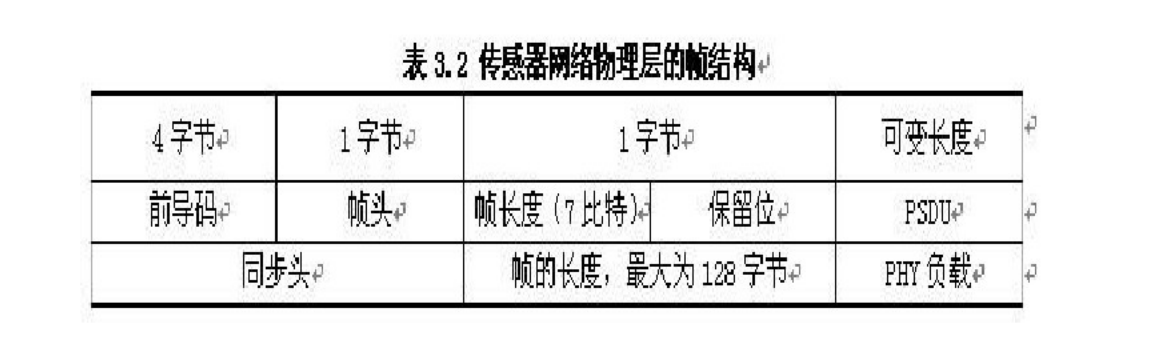

物理层帧结构

物理层主要负责数据的硬件加密、调制解调、发送与接收，是决定wsn结点的体积、成本和能耗的关键环节。

3.3数据链路层协议

见下一篇文章!!!
