嵌入式linux驱动学习-用cdev代替register_chrdev()
上回说到字符设备驱动程序的注册与销毁register_chrdev()和unregister_chrdev()这是有缺陷的。
嵌入式lnux驱动学习-2.一个驱动程序的流程
现在用另外一个更好的方法代替，我们先来看看register_chrdev()实际上是调用了
__register_chrdev(major, 0, 256, name, fops);
static inline int register_chrdev(unsigned int major, const char *name,const struct file_operations *fops){return __register_chrdev(major, 0, 256, name, fops);}
这个256其实就是申请的次设备号个数。
还记得怎么创建设备节点吗，无论是手动创建还是自动创建都是用主设备号加上次设备号，一个驱动程序可以有很多不同的设备节点。
一个驱动程序有自己对应的file_operations结构体，A驱动对应A_fop结构体，用register_chrdev()后，A驱动的256个设备节点都对应A_fop结构体。
用另外一种方法，可以指定次设备号个数，举例：
用register_chrdev()后，A驱动主设备号254，B驱动主设备号就不能用254，不然就冲突了。
而另外一种方法，A驱动主设备号254，次设备号申请0-2，3个，B驱动主设备号仍然可以用254，次设备号只要不用0-3就行，主设备号相同也不会产生冲突。
实际上另外一种方法就是把register_chrdev()展开：
1.分配主次设备号
#define LED_MAJOR 0#define DEVICE_NUM 1static int major = LED_MAJOR;static int __init myled_init(void){int ret;dev_t devno = MKDEV (major,0);if (major)ret = register_chrdev_region(devno, DEVICE_NUM, "myled");else {ret = alloc_chrdev_region(&devno, 0, DEVICE_NUM, "myled") ;major = MAJOR(devno);}
dev_t devno定义了完整设备号， 为 32 位， 其中 12 位为主设备号， 20 位为次设备号。
使用如下宏可以从 dev_t 获得主设备号和次设备号：
MAJOR (dev_t dev)
MINOR (dev_t dev)
使用如下宏从主、次设备号获得完整的设备号
MKDEV (major,minor)
register_chrdev_region()函数用于已知起始设备的设备号的情况， 而alloc_chrdev_region() 用于设备号未知， 向系统动态申请未被占用的设备号的情况，可以自动避开设备号重复的冲突。
DEVICE_NUM为我们要申请的次设备号个数，这里设置了1个。
2.初始化 cdev 结构体
在 Linux 内核中， 使用 cdev 结构体描述一个字符设备， cdev 结构体的定义如下：
struct cdev {struct kobject kobj; /* 内嵌的 kobject */struct module *owner; /* 所属模块 */struct file_operations *ops; /* 文件操作结构体 */struct list_head list;dev_t dev; /* 设备号 */unsigned int count;}；
cdev 结构体里有一个重要成员 file_operations 定义了字符设备驱动提供给虚拟文件系统的接口函数。
绑定file_operations结构体在cdev结构体初始化中完成
为了精简就写个什么都没有的open函数。
static int led_open (struct inode *node, struct file *filp){return 0;}static struct file_operations myled_oprs = {.owner = THIS_MODULE,.open = led_open,};static int __init myled_init(void){int ret;dev_t devno = MKDEV (major,0);if (major)ret = register_chrdev_region(devno, DEVICE_NUM, "myled");else {ret = alloc_chrdev_region(&devno, 0, DEVICE_NUM, "myled") ;major = MAJOR(devno);}cdev_init(&cdev_myled, &myled_oprs);//初始化......}
3.添加驱动
很简单，就是在初始化后加一句
cdev_add (&cdev_myled, devno, DEVICE_NUM);4.删除驱动和设备号
在驱动出口使用
cdev_del(&cdev_myled);unregister_chrdev_region(MKDEV (major, 0), DEVICE_NUM);
5.完整测试
自动创建设备节点的方式是一样的，我们只申请一个次设备号0，但是用次设备号0和1，创建两个设备节点myled0，myled1。
然后写一个简单的应用程序，功能只是打开设备节点，如果是一个myled0能打开，myled1打不开即正常。
驱动：
#include#include#include#include#include#include#include#include#include#include#define LED_MAJOR 0#define DEVICE_NUM 1static int major = LED_MAJOR;static struct class *led_class;static struct cdev cdev_myled;static int led_open (struct inode *node, struct file *filp){return 0;}static struct file_operations myled_oprs = {.owner = THIS_MODULE,.open = led_open,};static int __init myled_init(void){int ret;dev_t devno = MKDEV (major,0);if (major)ret = register_chrdev_region(devno, DEVICE_NUM, "myled");else {ret = alloc_chrdev_region(&devno, 0, DEVICE_NUM, "myled") ;major = MAJOR(devno);}cdev_init(&cdev_myled, &myled_oprs);cdev_add (&cdev_myled, devno, DEVICE_NUM);led_class = class_create(THIS_MODULE, "myled");device_create(led_class, NULL, MKDEV(major, 0),NULL,"myled0");device_create(led_class, NULL, MKDEV(major, 1),NULL,"myled1");return 0;}static void __exit myled_exit(void){cdev_del(&cdev_myled);unregister_chrdev_region(MKDEV (major, 0), DEVICE_NUM);device_destroy(led_class, MKDEV(major, 0));device_destroy(led_class, MKDEV(major, 1));class_destroy(led_class);}module_init(myled_init);module_exit(myled_exit);MODULE_LICENSE("GPL");
应用：
#include#include#include#includeint main(int argc,char **argv){int fd;if(argc != 2) {printf("usage:%s num",argv[0]);return 0;}fd = open(argv[1],O_RDWR);if(fd < 0) {printf("can't open!\n");} elseprintf("can open\n");return 0;}
makefile：
KERN_DIR = /usr/src/linux-headers-4.8.0-36-genericall:make -C $(KERN_DIR) M=`pwd` modulesgcc -o led_test led_test.cclean:make -C $(KERN_DIR) M=`pwd` modules cleanrm -rf modules.orderrm -f led_nothingobj-m += led_nothing.o

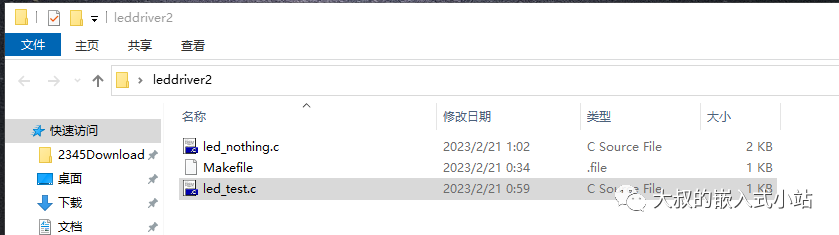

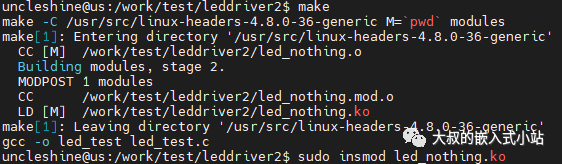

文件传入linux系统，make命令编译，insmod命令加载驱动：
结果：
测试成功
6.测试2
两个驱动用同一个主设备号，看看系统能不能识别
如下代码，第一个主设备号由系统自动分配后，第二个主设备号就用和第一个一样的，两个驱动对应不同的open函数，分别生成两个设备，对应设备成功打开时，用printk输出信息。
如果打开不同节点时，输出信息不同，说明成功。
应用程序和上文完全相同
#include#include#include#include#include#include#include#include#include#include#define LED_MAJOR 0#define DEVICE_NUM 2static int major = LED_MAJOR;static struct class *led_class;static struct cdev cdev_myled;static struct cdev cdev_myled2;static int led_open (struct inode *node, struct file *filp){printk("myled0/1 open\n");return 0;}static struct file_operations myled_oprs = {.owner = THIS_MODULE,.open = led_open,};static int led_open2 (struct inode *node, struct file *filp){printk("myled2/3 open\n");return 0;}static struct file_operations myled_oprs2 = {.owner = THIS_MODULE,.open = led_open2,};static int __init myled_init(void){int ret;dev_t devno = MKDEV (major,0);if (major)ret = register_chrdev_region(devno, DEVICE_NUM, "myled");else {ret = alloc_chrdev_region(&devno, 0, DEVICE_NUM, "myled") ;major = MAJOR(devno);}cdev_init(&cdev_myled, &myled_oprs);cdev_add (&cdev_myled, devno, DEVICE_NUM);register_chrdev_region(MKDEV (major,2), DEVICE_NUM, "myled2");cdev_init(&cdev_myled2, &myled_oprs2);cdev_add (&cdev_myled2, MKDEV (major,2), DEVICE_NUM);led_class = class_create(THIS_MODULE, "myled");device_create(led_class, NULL, MKDEV(major, 0),NULL,"myled0");device_create(led_class, NULL, MKDEV(major, 1),NULL,"myled1");device_create(led_class, NULL, MKDEV(major, 2),NULL,"myled2");device_create(led_class, NULL, MKDEV(major, 3),NULL,"myled3");return 0;}static void __exit myled_exit(void){cdev_del(&cdev_myled);unregister_chrdev_region(MKDEV (major, 0), DEVICE_NUM);device_destroy(led_class, MKDEV(major, 0));device_destroy(led_class, MKDEV(major, 1));cdev_del(&cdev_myled2);unregister_chrdev_region(MKDEV (major, 2), DEVICE_NUM);device_destroy(led_class, MKDEV(major, 2));device_destroy(led_class, MKDEV(major, 3));class_destroy(led_class);}module_init(myled_init);module_exit(myled_exit);MODULE_LICENSE("GPL");

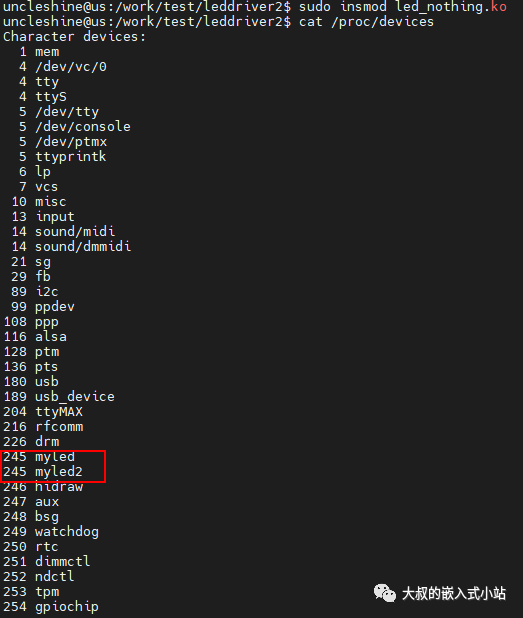

编译后insmod装载驱动，cat /proc/devices查看一下
两个主设备号相同的驱动程序出现了

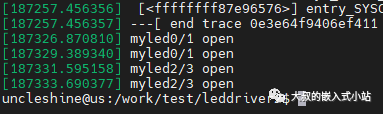

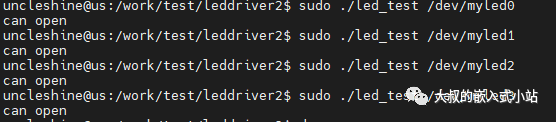

四个设备节点也都打开成功，用dmseg命令查看内核打印信息
成功。可见cdev方法虽然多了几步，但是更加灵活。在今后的讲解中为了精简代码，还是用register_chrdev()。
