STC32单片机 普通 I/O 口中断功能和使用

✨STC32单片机普通 I/O 口中断，不是传统外部中断.

• 🔖手册上描述：STC32G 系列支持所有的 I/O 中断，且支持 4 种中断模式：下降沿中断、上升沿中断、低电平中断、高电平中断。每组 I/O 口都有独立的中断入口地址，且每个 I/O 可独立设置中断模式。
  注：STC32G12K128-Beta 版芯片的普通 I/O 口下降沿中断和上升沿中断暂时不要使用

🔰由于手上只有STC32G12K128-Beta版本的，实际测试了低电平 I/O 口中断是有效的，在配置成高电平中断代码模式下，也只能通过低电平才能响应中断，在引脚引入高电平（3.3V或5V）都没有反映。其他两种触发模式未作验证。

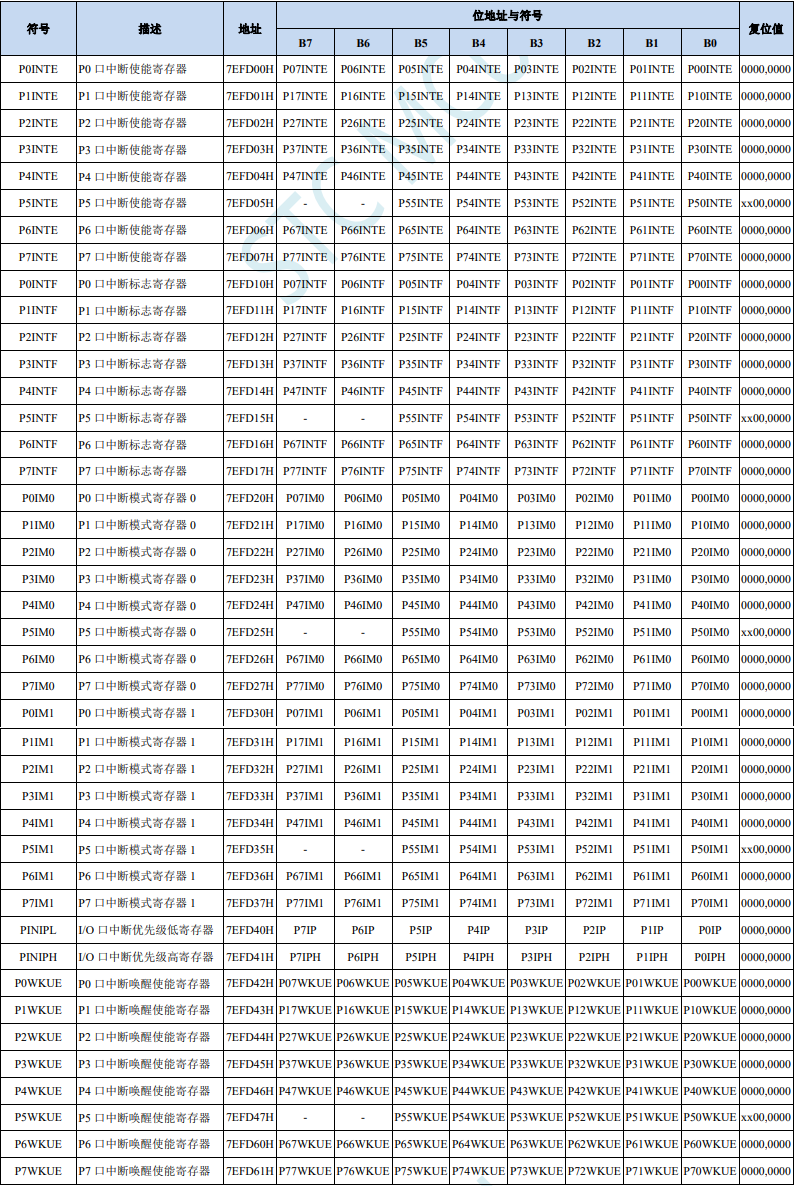

🌼 I/O 口中断相关寄存器

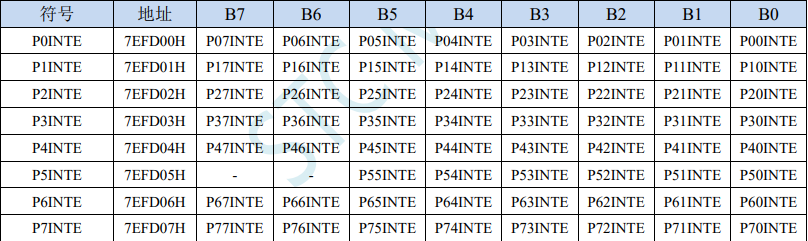

🌻端口中断使能寄存器（PxINTE）

• PnINTE.x：端口中断使能控制位（n=0_7，x=07）
  0：关闭 Pn.x 口中断功能
  1：使能 Pn.x 口中断功能

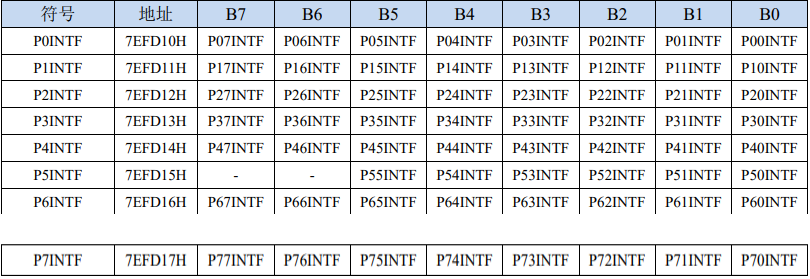

📓端口中断标志寄存器（PxINTF）

• PnINTF.x：端口中断请求标志位（n=0~ 7，x=0~7）
  0：Pn.x 口没有中断请求
  1：Pn.x 口有中断请求，若使能中断，则会进入中断服务程序。标志位需软件清 0。

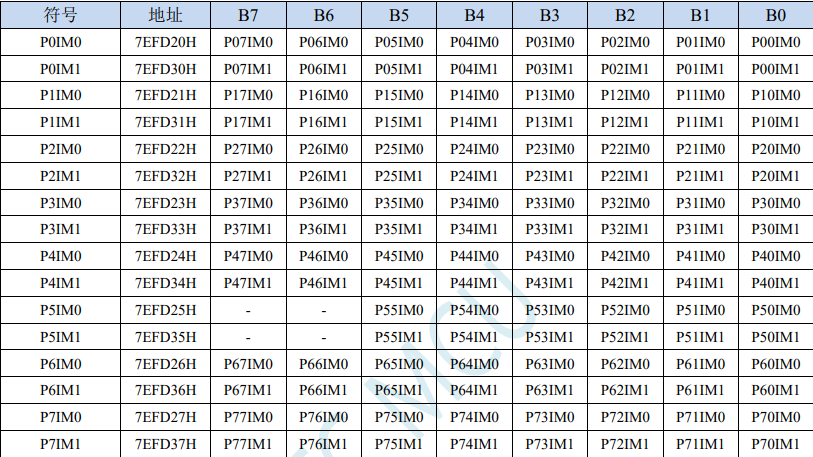

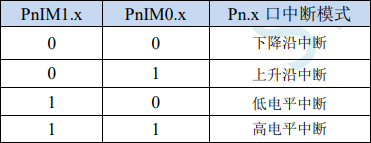

📗端口中断模式配置寄存器（PxIM0，PxIM1）

• 配置端口的模式


✅端口中断优先级控制寄存器（PINIPL，PINIPH）

• PxIPH,PxIP：Px口中断优先级控制位
  00：Px 口中断优先级为 0 级（最低级）
  01：Px 口中断优先级为 1 级（较低级）
  10：Px 口中断优先级为 2 级（较高级）
  11：Px 口中断优先级为 3 级（最高级）

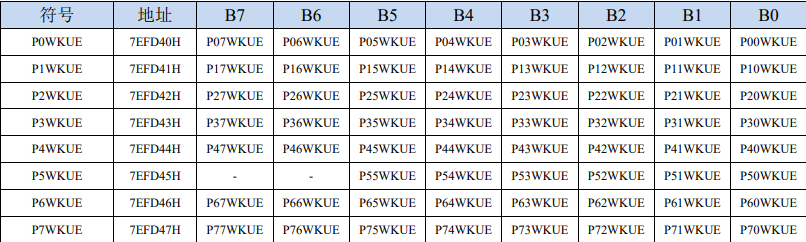

🍁端口中断掉电唤醒使能寄存器（PxWKUE）

• PnxWKUE：端口中断掉电唤醒使能控制位（n=0_7，x=07）
  0：关闭 Pn.x 口中断掉电唤醒功能
  1：使能 Pn.x 口中断掉电唤醒功能

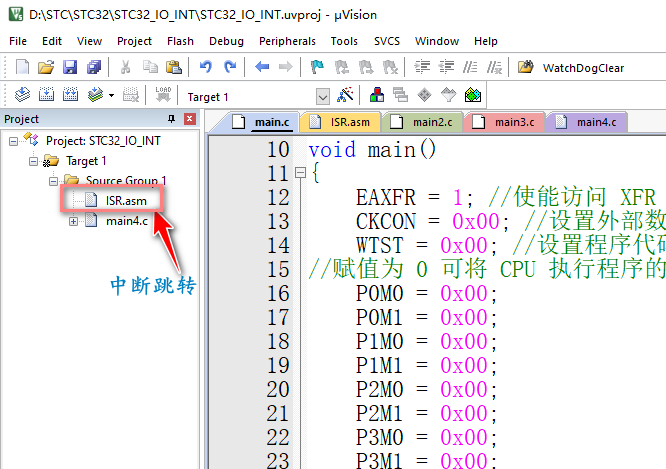

• 🚩工程说明：

• 📑通用中断跳转汇编文件代码：
• • ⚡根据选择不同端口中断，对应的入口地址不同，注意修改。

// ISR.ASM
//将下面的代码保存为 ISR.ASM，然后将文件加入到项目中即可
//CSEG AT 0143H ;P3 口中断入口地址
//CSEG AT 013BH ;P2 口中断入口地址
//CSEG AT 0133H ;P1 口中断入口地址
//CSEG AT 012BH ;P0 口中断入口地址
CSEG AT 013BH ;P2 口中断入口地址
JMP P0INT_ISR
P0INT_ISR:
JMP 006BH ;借用 13 号中断的入口地址
END

📝P0口下降沿中断示例

/*
P0 口下降沿中断
==注：STC32G12K128-Beta 版芯片的普通 I/O 口下降沿中断和上升沿中断暂时不要使用==
//测试工作频率为 11.0592MHz
*///#include "stc8h.h"
#include "stc32g.h" //头文件见下载软件
#include "intrins.h"
void main()
{EAXFR = 1; //使能访问 XFRCKCON = 0x00; //设置外部数据总线速度为最快WTST = 0x00; //设置程序代码等待参数，
//赋值为 0 可将 CPU 执行程序的速度设置为最快P0M0 = 0x00;P0M1 = 0x00;P1M0 = 0x00;P1M1 = 0x00;P2M0 = 0x00;P2M1 = 0x00;P3M0 = 0x00;P3M1 = 0x00;P4M0 = 0x00;P4M1 = 0x00;P5M0 = 0x00;P5M1 = 0x00;P0IM0 = 0x00; //下降沿中断P0IM1 = 0x00;P0INTE = 0xff; //使能 P0 口中断EA = 1;while (1);
}
//由于中断向量大于 31，在 KEIL 中无法直接编译
//必须借用第 13 号中断入口地址
void common_isr() interrupt 13
{unsigned char intf;intf = P0INTF;if (intf){P0INTF = 0x00;if (intf & 0x01){
//P0.0 口中断}if (intf & 0x02){
//P0.1 口中断}if (intf & 0x04){
//P0.2 口中断}if (intf & 0x08){
//P0.3 口中断}if (intf & 0x10){
//P0.4 口中断}if (intf & 0x20){
//P0.5 口中断}if (intf & 0x40){
//P0.6 口中断}if (intf & 0x80){
//P0.7 口中断}}
}

📝P1 口上升沿中断示例代码：

/*P1 口上升沿中断
==注：STC32G12K128-Beta 版芯片的普通 I/O 口下降沿中断和上升沿中断暂时不要使用==
//测试工作频率为 11.0592MHz
*/
#include "stc32g.h" //头文件见下载软件
#include "intrins.h"
void main()
{EAXFR = 1; //使能访问 XFRCKCON = 0x00; //设置外部数据总线速度为最快WTST = 0x00; //设置程序代码等待参数，
//赋值为 0 可将 CPU 执行程序的速度设置为最快P0M0 = 0x00;P0M1 = 0x00;P1M0 = 0x00;P1M1 = 0x00;P2M0 = 0x00;P2M1 = 0x00;P3M0 = 0x00;P3M1 = 0x00;P4M0 = 0x00;P4M1 = 0x00;P5M0 = 0x00;P5M1 = 0x00;P1IM0 = 0xff; //上升沿中断P1IM1 = 0x00;P1INTE = 0xff; //使能 P1 口中断EA = 1;while (1);
}
//由于中断向量大于 31，在 KEIL 中无法直接编译
//必须借用第 13 号中断入口地址
void common_isr() interrupt 13
{unsigned char intf;intf = P1INTF;if (intf){P1INTF = 0x00;if (intf & 0x01){
//P1.0 口中断}if (intf & 0x02){
//P1.1 口中断}if (intf & 0x04){
//P1.2 口中断}if (intf & 0x08){
//P1.3 口中断}if (intf & 0x10){
//P1.4 口中断}if (intf & 0x20){
//P1.5 口中断}if (intf & 0x40){
//P1.6 口中断}if (intf & 0x80){
//P1.7 口中断}}
}

📝P2 口低电平中断示例代码：

/*P2 口低电平中断==注：STC32G12K128-Beta 版芯片的普通 I/O 口下降沿中断和上升沿中断暂时不要使用==
//测试工作频率为 11.0592MHz
*/#include "stc32g.h" //头文件见下载软件
#include "intrins.h"
void main()
{EAXFR = 1; //使能访问 XFRCKCON = 0x00; //设置外部数据总线速度为最快WTST = 0x00; //设置程序代码等待参数，//赋值为 0 可将 CPU 执行程序的速度设置为最快P0M0 = 0x00;P0M1 = 0x00;P1M0 = 0x00;P1M1 = 0x00;P2M0 = 0x00;P2M1 = 0x00;P3M0 = 0x00;P3M1 = 0x00;P4M0 = 0x00;P4M1 = 0x00;P5M0 = 0x00;P5M1 = 0x00;P2IM0 = 0x00; //低电平中断P2IM1 = 0xff;P2INTE = 0xff; //使能 P2 口中断EA = 1;while (1);
}//由于中断向量大于 31，在 KEIL 中无法直接编译
//必须借用第 13 号中断入口地址
void common_isr() interrupt 13
{unsigned char intf;intf = P2INTF;if (intf){P2INTF = 0x00;if (intf & 0x01){
//P2.0 口中断}if (intf & 0x02){
//P2.1 口中断}if (intf & 0x04){
//P2.2 口中断}if (intf & 0x08){
//P0.3 口中断}if (intf & 0x10){
//P2.4 口中断}if (intf & 0x20){
//P2.5 口中断}if (intf & 0x40){
//P2.6 口中断}if (intf & 0x80){
//P2.7 口中断}}
}

📝P3 口高电平中断示例代码：

/*P3 口高电平中断==注：STC32G12K128-Beta 版芯片的普通 I/O 口下降沿中断和上升沿中断暂时不要使用==
//测试工作频率为 11.0592MHz
*/
#include "stc32g.h" //头文件见下载软件
#include "intrins.h"
void main()
{EAXFR = 1; //使能访问 XFRCKCON = 0x00; //设置外部数据总线速度为最快WTST = 0x00; //设置程序代码等待参数，//赋值为 0 可将 CPU 执行程序的速度设置为最快P0M0 = 0x00;P0M1 = 0x00;P1M0 = 0x00;P1M1 = 0x00;P2M0 = 0x00;P2M1 = 0x00;P3M0 = 0x00;P3M1 = 0x00;P4M0 = 0x00;P4M1 = 0x00;P5M0 = 0x00;P5M1 = 0x00;P3IM0 = 0xff; //高电平中断P3IM1 = 0xff;P3INTE = 0xff; //使能 P3 口中断EA = 1;while (1);
}
//由于中断向量大于 31，在 KEIL 中无法直接编译
//必须借用第 13 号中断入口地址
void common_isr() interrupt 13
{unsigned char intf;intf = P3INTF;if (intf){P3INTF = 0x00;if (intf & 0x01){
//P3.0 口中断}if (intf & 0x02){
//P3.1 口中断}if (intf & 0x04){
//P3.2 口中断}if (intf & 0x08){
//P3.3 口中断}if (intf & 0x10){
//P3.4 口中断}if (intf & 0x20){
//P3.5 口中断}if (intf & 0x40){
//P3.6 口中断}if (intf & 0x80){
//P3.7 口中断}}
}

📚工程源码

🚩注意根据选择不同的端口，在ISR.ASM文件中修改对应的中断入口地址。
