题目描述
除法器的Verilog RTL实现。16bitA，8bitB。C=A/B
解决思路
在硬件中都是二进制数，二进制除法和十进制除法类似，都是一个移位并比较大小的过程。
计算步骤：
① 将被除数高位数据与除数作比较，如果前者>=后者，则可得到对应位的商为1，两者做差得到第一步的余数；否则得到对应的商为0，将前者直接作为余数。
② 将上一步中的余数与被除数剩余最高位1bit数据拼接成新的数据，然后再和除数做比较，可以得到新的商和余数。
③ 重复过程②，直到被除数最低位数据也参与计算。
举个例子375/23 = 16'b0000_0001_0111_0111 / 8'b0001_0111
取被除数的第1位，与除数相比，8'b0000_0000<8'b0001_0111，商为0，前者作为余数。
再取右移一位的数继续比较，8'b0000_0000< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0000< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0000< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0000< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0000< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0000< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0001< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0010< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0101< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_1011< 8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0001_0111<=8'b0001_0111,商为1，两者之差作为余数。
再取右移一位的数继续比较，8'b0000_0000<8'b0001_0111,商为0，前者作为余数。
再取右移一位的数继续比较，8'b0000_0001<8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0011<8'b0001_0111,商为0，前者继续作为余数。
再取右移一位的数继续比较，8'b0000_0111<8'b0001_0111,商为0，前者继续作为余数，已经比到最后一位，输出结果：商为1<<4=16，余数为：8'b0000_0111=7。
故计算得到375/23=16......7。
代码
module divisor(input [15:0] A ,input [7:0] B ,output [15:0] result ,output [7:0] remain);reg [15:0] a_reg ;reg [7:0] b_reg ; reg [31:0] temp_a ; # 其实这里取16+8+1bit就够了，取32位是为了好看。reg [31:0] temp_b ;integer i;always@(*)begina_reg = A;b_reg = B;endalways@(*)begintemp_a = {16'h0,a_reg};temp_b = {b_reg,16'h0};for(i=0;i<16;i=i+1)begintemp_a = temp_a <<1;if(temp_a >= temp_b)begintemp_a = temp_a-temp_b+1;endelse begintemp_a = temp_a;endendendassign remain = temp_a[31:16];assign result = temp_a[15:0];endmoduletestbench
module divisor_tb();reg [15:0] A ;
reg [7:0] B ;
wire [15:0] result ;
wire [7:0] remain ;initial begin#10A <= 16'd375;B <= 8'd23;#10A <= 16'd557;B <= 8'd57;
enddivisor u_divisor(.A (A) ,.B (B) ,.result (result) ,.remain (remain)

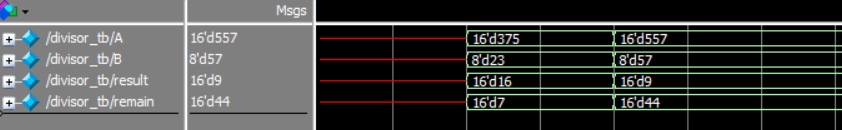

);endmodule波形图
算式1：375/23=16......7
算式2：557/57=9 ......44
结果与我们考虑的一致。
