构建GRE隧道打通不同云商的云主机内网
文章目录
- 1. 环境介绍
- 2 GRE隧道搭建
- 2.1 华为云 GRE 隧道安装
- 2.2 阿里云 GRE 隧道安装
- 3. 设置安全组
- 4. 验证GRE隧道
- 4.1 在华为云上 ping 阿里云云主机内网IP
- 4.2 在阿里云上 ping 华为云云主机内网IP
- 5. 总结
1. 环境介绍

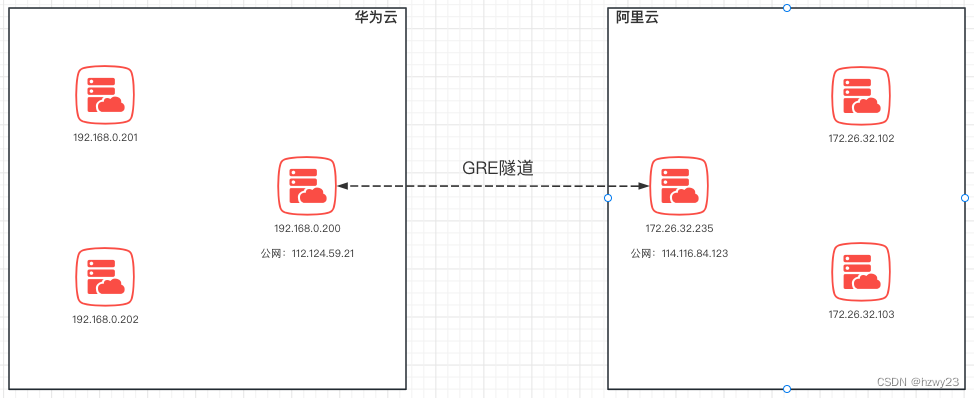

华为云上有三台云主机，内网 CIDR 是 192.168.0.0/24，阿里云上有三台云主机，内网 CIDR 是 172.26.32.0/24。现在想要打通两个云商之间的内网，使得华为云上的云主机能够访问阿里云上的内网IP地址，同时阿里云上的云主机能够访问华为云上的内网IP地址。下边将会介绍通过 GRE 隧道打通华为云 192.168.0.200 主机与阿里云 172.26.32.235 两台云主机之间的内网通信，GRE 隧道搭建完成后，192.168.0.200 与 172.26.32.235 能够正常的通过内网 IP 进行互通，但并不能支持 172.168.0.201 与 172.26.32.103 主机之间的内网通信，如果想要打通华为云内网与阿里云内网所有云主机的内网通信，需要在 GRE 隧道搭建完成后做额外的服务配置，本章节暂时不做介绍，后续单独介绍。
2 GRE隧道搭建
2.1 华为云 GRE 隧道安装
我们选择内网 IP 地址为 192.168.0.200 的云主机部署 GRE隧道。
- 首先修改内核配置，开启
ip_forward。
echo > /etc/sysctl.d/gre.conf <- 加载 ip_gre 模块
modprobe ip_gre
- 查看 ip_gre 模块是否加载成功
lsmod | grep ip_gre
- 创建隧道，
remote IP地址为阿里云云主机的公网IP地址，local IP为华为云云主机内网地址。
ip tunnel add tunnel999 mode gre remote 114.116.84.123 local 192.168.0.200
- 开启隧道
ip link set tunnel999 up
- 设置隧道 IP，隧道 IP 地址可以自由设置，但不要和内网 CIDR 冲突。
ip addr add 192.168.100.1 peer 192.168.100.2/32 dev tunnel999
- 设置隧道路由，路由配置建议使用阿里云内网 CIDR 值
route add -net 172.26.32.0/24 dev tunnel999

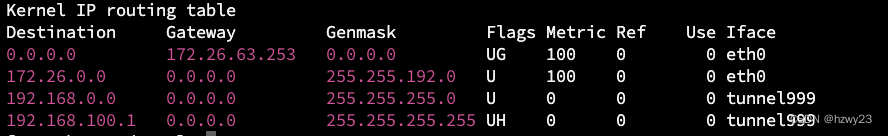

- 查看路由
route -n
华为云上的GRE隧道搭建完成，但此时隧道无法正常工作，需要等待阿里云上的隧道搭建完成后，隧道才能正常实现阿里云与华为云内网通信。
2.2 阿里云 GRE 隧道安装
我们选择内网 IP 地址为 172.26.32.235 的云主机部署 GRE隧道。
- 首先修改内核配置，开启 ip_forward。
echo > /etc/sysctl.d/gre.conf <- 加载 ip_gre 模块
modprobe ip_gre
- 查看 ip_gre 模块是否加载成功
lsmod | grep ip_gre
- 创建隧道，
remote IP地址为华为云云主机的公网IP地址，local IP为阿里云云主机内网地址。
ip tunnel add tunnel999 mode gre remote 112.124.59.21 local 172.26.32.235
- 开启隧道
ip link set tunnel999 up
- 设置隧道 IP，隧道 IP 地址可以自由设置，但不要和内网 CIDR 冲突。
ip addr add 192.168.100.2 peer 192.168.100.1/32 dev tunnel999
- 设置隧道路由，路由配置建议使用华为云内网CIDR值
route add -net 192.168.0.0/24 dev tunnel999
- 查看路由表
route -n
如上图中 tunnel999 虚拟网卡接口有两条路有记录。
3. 设置安全组

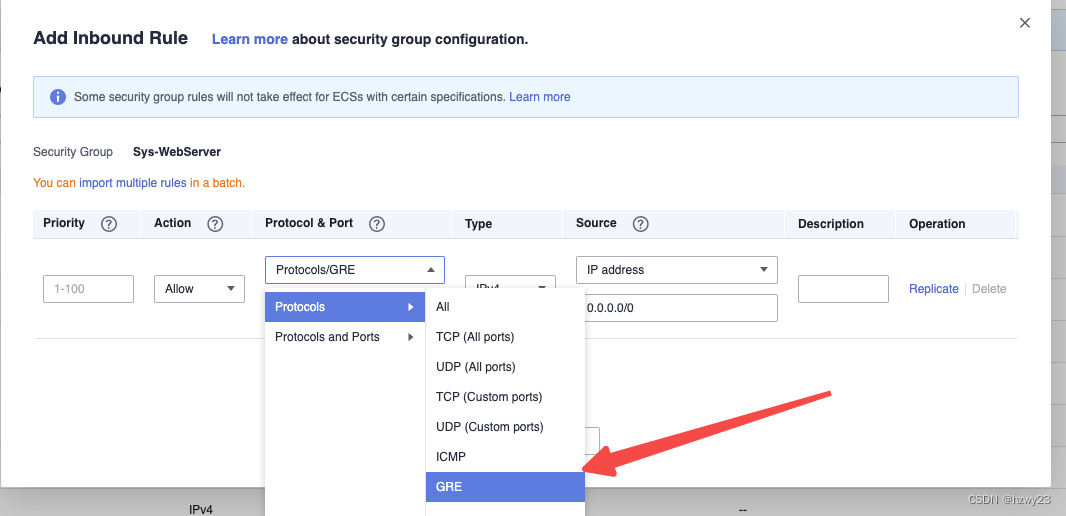

不同的云商设置安全组的菜单不一样，例如在华为云上设置安全组，允许GRE协议。如果不设置安全组，将会导致GRE隧道无法正常通信。
阿里云上设置安全组请参考阿里云操作手册，如果有防火墙策略禁用了GRE协议，请清理防火墙中相关的设置，允许GRE协议。
4. 验证GRE隧道

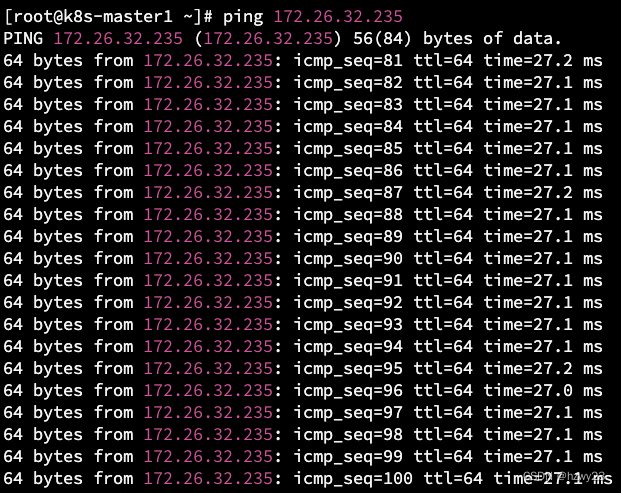

4.1 在华为云上 ping 阿里云云主机内网IP
ping 172.26.32.235

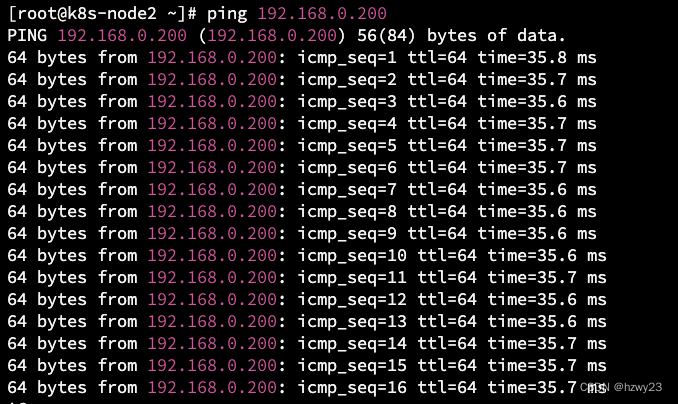

4.2 在阿里云上 ping 华为云云主机内网IP
ping 192.168.0.200
5. 总结
通过搭建GRE隧道，将两个不同云商之间的云主机内网打通，实现两个云之间节点内网通信。此功能与云商提供的对等连接有相似之处，云商提供的对等连接服务一般针对同一云商跨VPC之间的网络互通，通过自行搭建GRE隧道，可实现不同云商之间云主机内网互通，但这种做法存在网络安全问题，以及网络稳定性问题，毕竟GRE隧道仍然通过公网通信，想要实现更安全的网络隧道服务，可通过IPSec或VPN建立加密通信服务，保证通信的安全可靠。亦或是将加密传输交给业务应用自行处理，GRE隧道只负责网络通道的能力，但这种做法依赖于业务应用必须支持加密传输。
