音视频的直播系统是一个复杂的工程系统，要做到非常低延迟的直播，需要复杂的系统工程优化和对各组件非常熟悉的掌握。下面整理几个简单常用的调优技巧：

以fflay来看音视频同步流程

ffplay中将视频同步到音频的主要方案是，如果视频播放过快，则重复播放上一帧，以等待音频；如果视频播放过慢，则丢帧追赶音频。

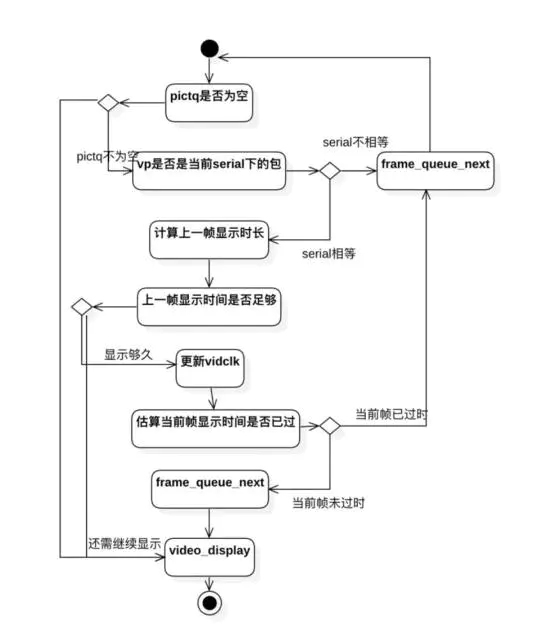

这一部分的逻辑实现在视频输出函数video_refresh中，分析代码前，我们先来回顾下这个函数的流程图：

在这个流程中，“计算上一帧显示时长”这一步骤至关重要。先来看下代码：

static void video_refresh(void *opaque, double *remaining_time)
{//……//lastvp上一帧，vp当前帧 ，nextvp下一帧last_duration = vp_duration(is, lastvp, vp);//计算上一帧的持续时长delay = compute_target_delay(last_duration, is);//参考audio clock计算上一帧真正的持续时长time= av_gettime_relative()/1000000.0;//取系统时刻if (time < is->frame_timer + delay) {//如果上一帧显示时长未满，重复显示上一帧*remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);goto display;}is->frame_timer += delay;//frame_timer更新为上一帧结束时刻，也是当前帧开始时刻if (delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX)is->frame_timer = time;//如果与系统时间的偏离太大，则修正为系统时间//更新video clock//视频同步音频时没作用SDL_LockMutex(is->pictq.mutex);if (!isnan(vp->pts))update_video_pts(is, vp->pts, vp->pos, vp->serial);SDL_UnlockMutex(is->pictq.mutex);//……//丢帧逻辑if (frame_queue_nb_remaining(&is->pictq) > 1) {Frame *nextvp = frame_queue_peek_next(&is->pictq);duration = vp_duration(is, vp, nextvp);//当前帧显示时长if(time > is->frame_timer + duration){//如果系统时间已经大于当前帧，则丢弃当前帧is->frame_drops_late++;frame_queue_next(&is->pictq);goto retry;//回到函数开始位置，继续重试(这里不能直接while丢帧，因为很可能audio clock重新对时了，这样delay值需要重新计算)}}
}

这段代码的逻辑在上述流程图中有包含。主要思路就是一开始提到的如果视频播放过快，则重复播放上一帧，以等待音频；如果视频播放过慢，则丢帧追赶音频。实现的方式是，参考audio clock，计算上一帧（在屏幕上的那个画面）还应显示多久（含帧本身时长），然后与系统时刻对比，是否该显示下一帧了。

这里与系统时刻的对比，引入了另一个概念——frame_timer。可以理解为帧显示时刻，如更新前，是上一帧的显示时刻；对于更新后（is->frame_timer += delay），则为当前帧显示时刻。

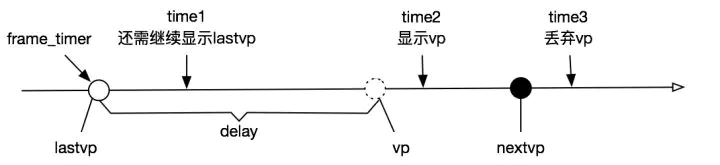

上一帧显示时刻加上delay（还应显示多久（含帧本身时长））即为上一帧应结束显示的时刻。具体原理看如下示意图：

这里给出了3种情况的示意图：

• time1：系统时刻小于lastvp结束显示的时刻（frame_timer+dealy），即虚线圆圈位置。此时应该继续显示lastvp
• time2：系统时刻大于lastvp的结束显示时刻，但小于vp的结束显示时刻（vp的显示时间开始于虚线圆圈，结束于黑色圆圈）。此时既不重复显示lastvp，也不丢弃vp，即应显示vp
• time3：系统时刻大于vp结束显示时刻（黑色圆圈位置，也是nextvp预计的开始显示时刻）。此时应该丢弃vp。

delay的计算

那么接下来就要看最关键的lastvp的显示时长delay是如何计算的。

这在函数compute_target_delay中实现：

static double compute_target_delay(double delay, VideoState *is)
{double sync_threshold, diff = 0;/* update delay to follow master synchronisation source */if (get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER) {/* if video is slave, we try to correct big delays byduplicating or deleting a frame */diff = get_clock(&is->vidclk) - get_master_clock(is);/* skip or repeat frame. We take into account thedelay to compute the threshold. I still don't knowif it is the best guess */sync_threshold = FFMAX(AV_SYNC_THRESHOLD_MIN, FFMIN(AV_SYNC_THRESHOLD_MAX, delay));if (!isnan(diff) && fabs(diff) < is->max_frame_duration) {if (diff <= -sync_threshold)delay = FFMAX(0, delay + diff);else if (diff >= sync_threshold && delay > AV_SYNC_FRAMEDUP_THRESHOLD)delay = delay + diff;else if (diff >= sync_threshold)delay = 2 * delay;}}av_log(NULL, AV_LOG_TRACE, "video: delay=%0.3f A-V=%f\n",delay, -diff);return delay;
}

上面代码中的注释全部是源码的注释，代码不长，注释占了快一半，可见这段代码重要性。

这段代码中最难理解的是sync_threshold，画个图帮助理解：

图中坐标轴是diff值大小，diff为0表示video clock与audio clock完全相同，完美同步。图纸下方色块，表示要返回的值，色块值的delay指传入参数，结合上一节代码，即lastvp的显示时长。

从图上可以看出来sync_threshold是建立一块区域，在这块区域内无需调整lastvp的显示时长，直接返回delay即可。也就是在这块区域内认为是准同步的。

如果小于-sync_threshold，那就是视频播放较慢，需要适当丢帧。具体是返回一个最大为0的值。根据前面frame_timer的图，至少应更新画面为vp。

如果大于sync_threshold，那么视频播放太快，需要适当重复显示lastvp。具体是返回2倍的delay，也就是2倍的lastvp显示时长，也就是让lastvp再显示一帧。

如果不仅大于sync_threshold，而且超过了AV_SYNC_FRAMEDUP_THRESHOLD，那么返回delay+diff，由具体diff决定还要显示多久（这里不是很明白代码意图，按我理解，统一处理为返回2*delay，或者delay+diff即可，没有区分的必要）

至此，基本上分析完了视频同步音频的过程，简单总结下：

• 基本策略是：如果视频播放过快，则重复播放上一帧，以等待音频；
• 如果视频播放过慢，则丢帧追赶音频。
• 这一策略的实现方式是：引入frame_timer概念，标记帧的显示时刻和应结束显示的时刻，再与系统时刻对比，决定重复还是丢帧。
• lastvp的应结束显示的时刻，除了考虑这一帧本身的显示时长，还应考虑了video clock与audio clock的差值。
• 并不是每时每刻都在同步，而是有一个“准同步”的差值区域。
