High-Definition Multimedia Interface (HDMI)

参考xilinx application note XAPP460

HDMI来自High-Definition Multimedia Interface 高分辨率多媒体接口，多媒体一般包含图像和声音。
Transition Minimized Differential Signaling (TMDS) 是HDMI的物理层。
TMDS有三个串行通道，分别为Channel 0，Channel 1，Channel 2 ，Pixel Clock。
每个通道把输入的并行信号进行串行编码，然后进行发送，接受后把串行数据解码转换为并行数据。
并行传输需要使用大量位宽，在传输线上1 BIT就需要一根线，并行传输必然会产生大量的传输线，线越多传输越困难。
所以把并行数据转换为串行信号(一条数据线)可以减少数据线，提高传输能力。
Transition Minimized 我的理解是传输位宽尽量的小。
Differential Signaling 差分信号传输，提高传输信号在物理层的抗干扰性。

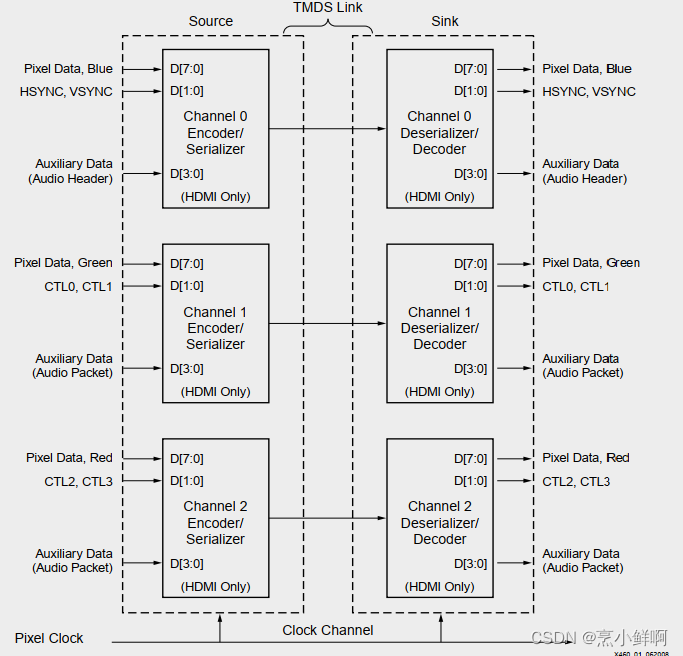

Transition Minimized Differential Signaling (TMDS) 具体的拓扑图如下所示

在Channel 0，Channel 1，Channel 2上分别传输Blue，Green，Red 分量的颜色信号。

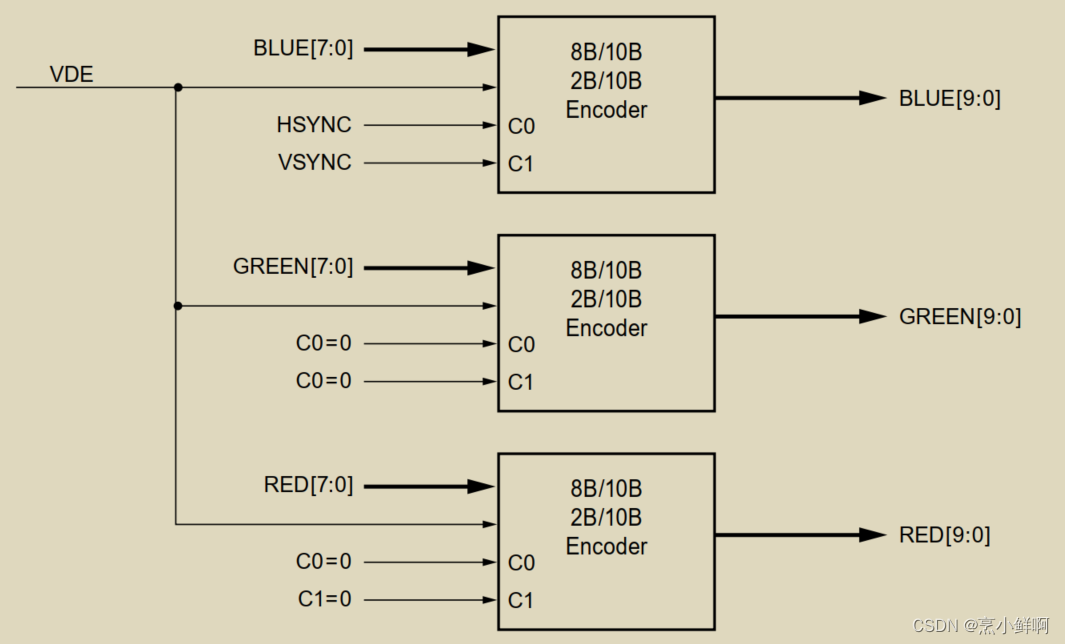

D[7:0] 表示传输位宽为8 bit，所以TMDI的RGB信号是分为三个通道传输。
Channel 0 可以携带行场同步信号
Channel 1，Channel 2 携带 额外的控制字段。

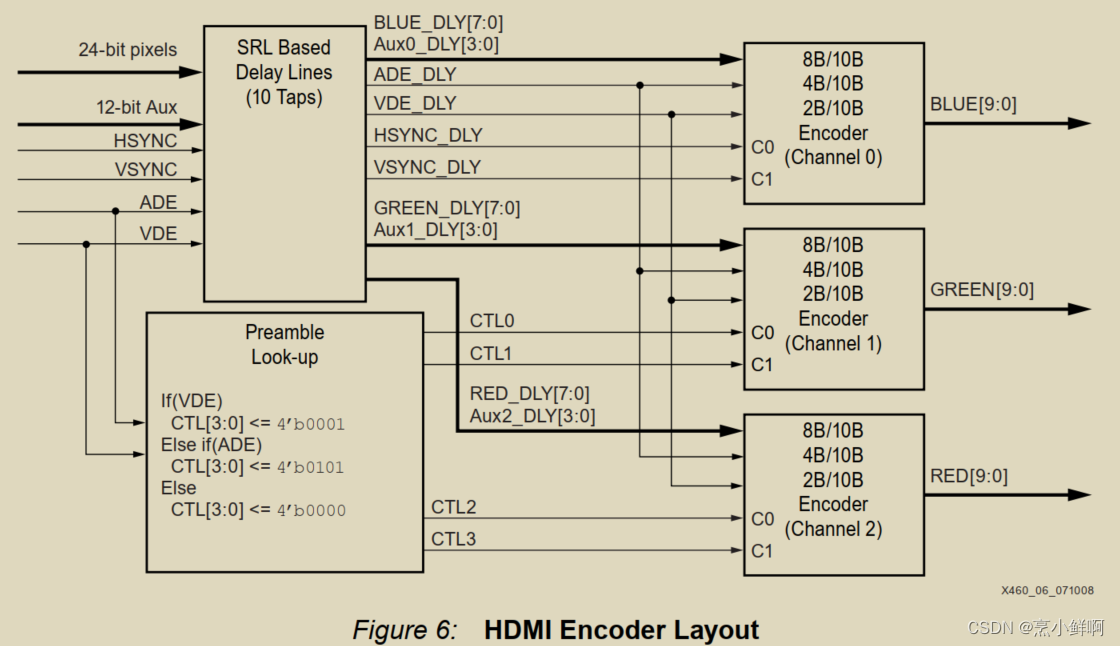

HDMI在TMDI基础上进行在扩展，在原有TMDI基础上每个通道多传输4 bit位宽的信息，可以用来传输声音，字幕等等。

传输时序 DVI
DVI为数字影响传输接口，其物理层也是使用TMDI

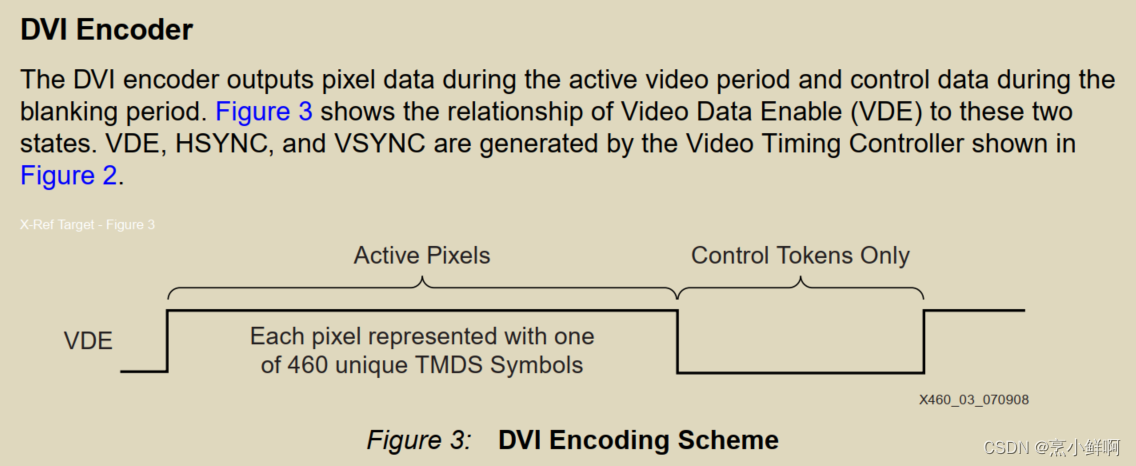

VDE表示Video Data Enbale，有效时表示正在传输图像信号RGB，8 bit 的数据经过编码变成 10bit。低电平时，称为消隐期间(blanking period),用来传输非图像数据。也就是每个通道除了图像信号的其他信号，行场同步控制字同样是 2bit 转为10bit。

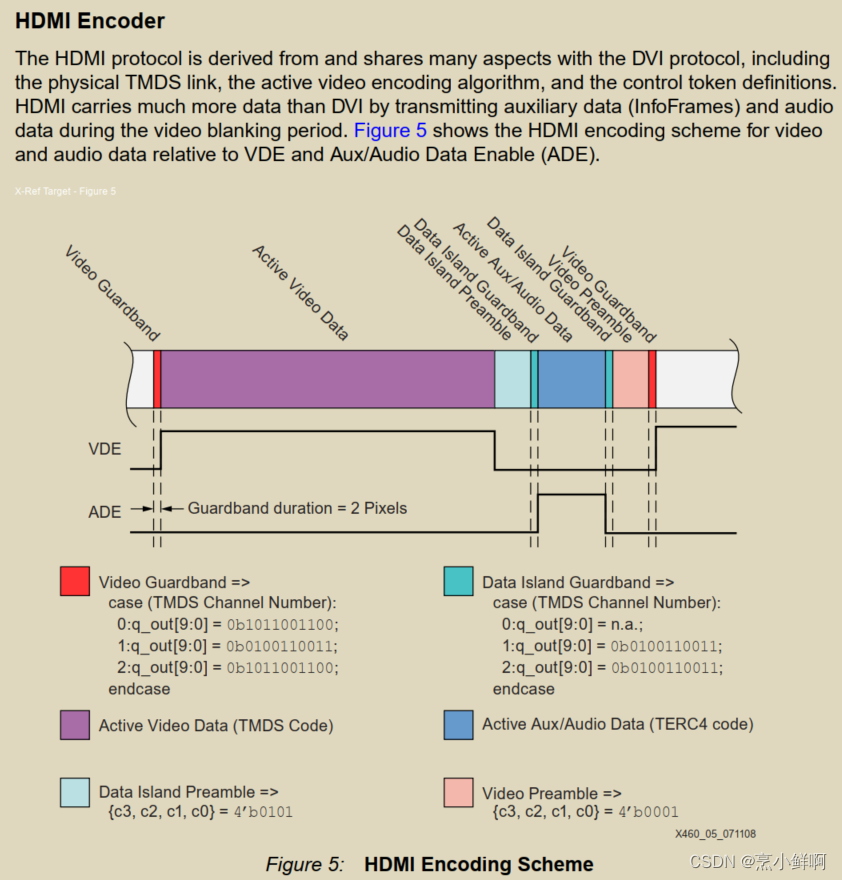

HDMI的编码规则沿用TMDI，区别在于HDMI在VDE消隐期间传输了更多的数据。
同时在消隐期传输是加入了跟过的冗余数据。前导数据，数据岛前后字段。总体理解还是不难。
