1. 背景介绍
随着亚马逊云、阿里云、华为云、腾讯云等云计算服务厂商越来越安全、稳定，以及价格越来越便宜，越来越多的企业或个人开始尝试或正在使用云计算服务厂商提供的IaaS服务替代自建IDC机房中的基础设施资源。面对各个云计算厂商的营销套路，不少企业不知道选哪家云商的服务比较合适，一怕被绑架，上车容易下车难，第一年免费用，第二年没折扣；二怕今年上阿里，明年华为更便宜，后年腾讯更优惠，服务迁移难。如何让业务在不同云商之间随意切换呢？这样就能实现想用哪家的云就选哪家的资源。
下边通过实验的方式尝试一种实现上述诉求的方法，即搭建一套k8s容器集群平台，不同云商上云主机部署工作负载节点，并注册到k8s集群。实现一套容器集群管理多个云商的工作负载节点，于是根据云商的优惠政策，动态的将容器化部署的服务有侧重点的分布到性价比更高的云商上。

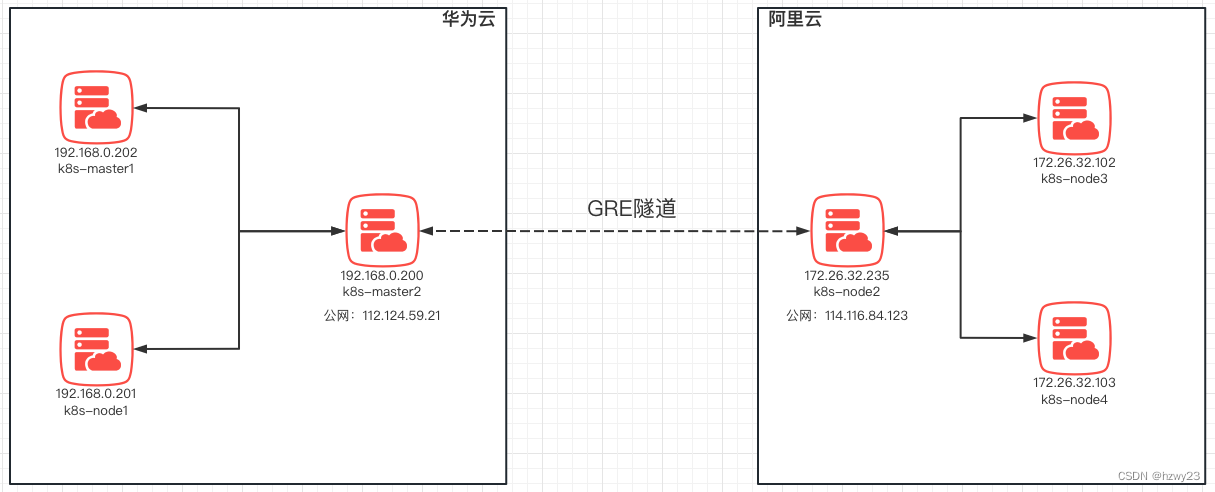

如上图所示，华为云上部署3个节点，阿里云上部署3个节点，其中华为云上 k8s-master1 与 k8s-master2 为 k8s 集群的管理服务，k8s-node1 为 k8s 集群的工作负载节点，阿里云上的 k8s-node2、k8s-node3、k8s-node4 为 k8s 集群的工作负载节点。
2. 跨云商内网打通
通过建立GRE隧道，在华为云 k8s-master2 与阿里云 k8s-node2 节点之间建立 GRE 隧道，打通华为云与阿里云内网通信。同时使用 iptables 设置流量转发规则，例如 k8s-master2 通过设置 iptables 规则将阿里云上的主机对 k8s-master1 与 k8s-node1 的流量进行转发，同理，k8s-node2 通过设置 iptables 规则将华为云上的主机对 k8s-node3 与 k8s-node4 的流量进行转发，从而实现华为云与阿里云上所有主机之间的内网互通。
建立 GRE 隧道的方法请参考 构建GRE隧道打通不同云商的云主机内网 。这篇文章主要介绍了在两个云商之间搭建 GRE 隧道实现两个内网互通的方法。由于使用 route 工具添加的路由并不会持久话的保存（服务器重启将会丢失），所以，本章将会介绍如何搭建 GRE 隧道，并持久话保存。
2.1 阿里云环境安装部署
2.1.1 加载驱动模块
在阿里云 k8s-node2 节点上执行下边命令
cat > /etc/sysctl.d/gre.conf <2.1.2 添加 GRE 隧道开机启动脚本
在阿里云 k8s-node2 节点上执行下边命令
cat > /etc/init.d/gre.sh < /usr/lib/systemd/system/gre.service < 2.1.3 配置 iptalbes 规则
在阿里云 k8s-node2 节点上执行下边命令
iptables -t nat -A POSTROUTING -o eth0 -s 192.168.100.1 -j MASQUERADE
iptables -A FORWARD -s 192.168.100.1 -o eth0 -j ACCEPTiptables -t nat -A POSTROUTING -o tunnel999 -s 192.168.0.0/24 -j MASQUERADE
iptables -A FORWARD -s 192.168.0.0/24 -o tunnel999 -j ACCEPT
2.1.4 在其他节点配置路由
在阿里云 k8s-node3 和 k8s-node4 节点上执行下边的命令，添加华为云内网CIDR路由到 k8s-node2 节点内网IP上。
route add -net 192.168.0.0/24 gw 172.26.32.235
添加完成后 k8s-node3 和 k8s-node4 暂时无法访问华为云主机内网IP，等待华为云上安装部署完成后，才可以访问华为云上主机内网IP。
2.2 华为云上安装部署
2.2.1 加载驱动模块
在华为云 k8s-master2 节点上执行下边命令
cat > /etc/sysctl.d/gre.conf <2.2.2 添加 GRE 隧道开机启动脚本
在华为云 k8s-master2 节点上执行下边命令
cat > /etc/init.d/gre.sh < /usr/lib/systemd/system/gre.service < 2.2.3 配置 iptalbes 规则
在华为云 k8s-master2 节点上执行下边命令
iptables -t nat -A POSTROUTING -o eth0 -s 192.168.100.2 -j MASQUERADE
iptables -A FORWARD -s 192.168.100.2 -o eth0 -j ACCEPTiptables -t nat -A POSTROUTING -o tunnel999 -s 172.26.32.0/24 -j MASQUERADE
iptables -A FORWARD -s 172.26.32.0/24 -o tunnel999 -j ACCEPT
2.2.4 在其他节点配置路由
在华为云 k8s-master1 和 k8s-node1 节点上执行下边命令，添加阿里云内网CIDR路由到 k8s-master2 节点内网IP上。
route add -net 172.26.32.0/24 gw 192.168.0.200
添加完成后就可以在 k8s-node1 和 k8s-master1 节点上访问阿里云上所有云主机的内网IP，并且阿里云上的所有云主机可以访问华为云上所有云主机的内网IP。
3. 构建K8S集群
首先在华为云上安装部署 kubernetes 集群主节点，具体操作步骤请参考：部署安装kubernetes集群。
4. 容器集群跨云商添加工作负载节点
在阿里云主机上安装 kubernetes worker 节点配置。主要涉及到：Linux 内核升级，Containerd 容器安装，Linux 参数优化，Kubelet与Kube-Proxy 组件部署。下边操作以阿里云 172.26.32.235 主机为例。
4.1 安装Containerd 容器服务
- 在线安装 containerd 服务
yum install -y yum-utils device-mapper-persistent-data lvm2
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repoyum install containerd
- 导出 containerd 默认配置
containerd config default > /etc/containerd/config.toml
- 编辑 /etc/containerd/config.toml 文件
sandbox_image = "registry.k8s.io/pause:3.6"替换成sandbox_image = "registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.6"
[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]SystemdCgroup = false替换成[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]SystemdCgroup = true
添加国内镜像仓库，这个非常关键，否则将会导致镜像下载失败，Pod中服务无法启动。
[plugins."io.containerd.grpc.v1.cri".registry]......[plugins."io.containerd.grpc.v1.cri".registry.mirrors]在containerd 配置文件中找到上边内容，并在此处添加下边两行, 注意缩进，下边两行内容与上边一行有2个空格的缩进，下边两行内容之间也存在2个空格的缩进。[plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]endpoint = ["http://hub-mirror.c.163.com","https://docker.mirrors.ustc.edu.cn","https://registry.docker-cn.com"]
- 重启 containerd 容器运行时服务
systemctl enable containerd
systemctl restart containerd
4.2 Linux 参数优化
Linux 参数优化请参考 K8S安装过程七：Kubernetes 节点配置调整
4.3 Kubernetes Worker 节点组件安装
4.3.1 获取安装包
从华为云已经安装部署好的节点上获取 kubernetes 的安装包。详细过程请参考：K8S安装过程九：Kubernetes Worker 节点安装
- 获取安装包以及ssl证书。
scp root@192.168.0.200:/opt/kubernetes.tar.gz /opt/
mkdir -p /etc/kubernetes/ssl
scp root@192.168.0.200:/etc/kubernetes/ssl/* /etc/kubernetes/ssl/cd /opt
tar -xvf kubernetes.tar.gz
mkdir /opt/kubernetes/manifests
4.3.2 kubelet 创建 systemctl 启动服务
cat > /usr/lib/systemd/system/kubelet.service <4.3.3 启动 kubelet
systemctl enable kubelet
systemctl start kubelet

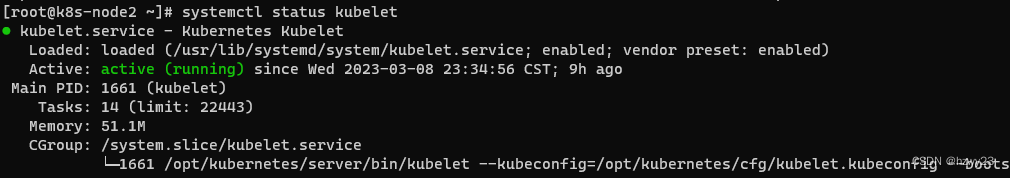

- 查看 kubelet 服务启动状态
systemctl status kubelet
4.3.4 为 kube-proxy 创建 systemctl 启动服务
cat > /usr/lib/systemd/system/kube-proxy.service <4.3.5 启动 kube-proxy 服务
systemctl enable kube-proxy
systemctl start kube-proxy

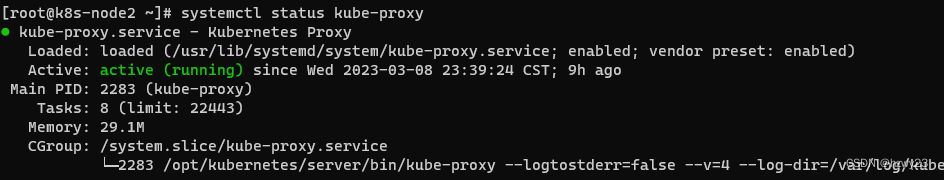

- 查看 kube-proxy 服务的启动状态
systemctl status kube-proxy
到此，跨越不同云商搭建容器集群完成，此时的容器集群中工作负载节点涵盖了华为云与阿里云。后续添加其他云商的云主机，流程与上述类似。
5. 总结
- 容器集群中工作负载节点跨越多个云商，不同云商之间的服务互相调用实际上走的是公网流量，如果公网带宽资源不足，将会导致跨云服务调用存在性能瓶颈。
- 采用跨云商部署容器集群，建议将不同云商工作负载中运行的业务具备独立性，也即是减少不同云商上服务之间的互相调用。
- 涉及到中间件的使用时，需要考虑跨越云商访问中间件时，保证访问性能。
