残差结构

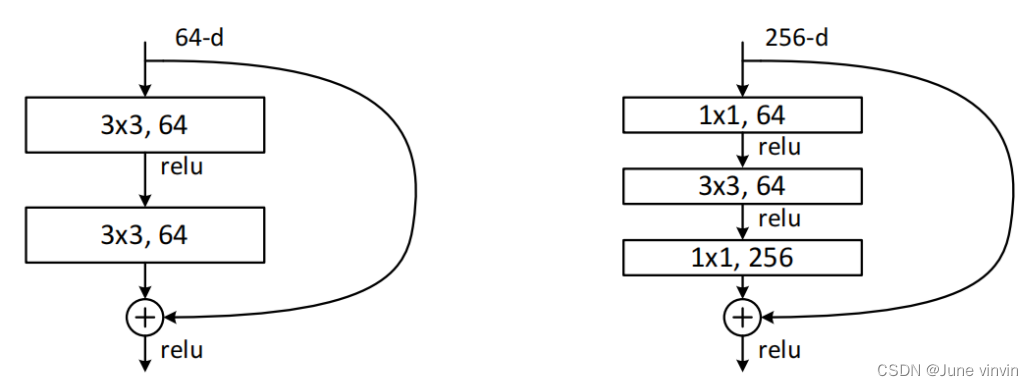

为了方便对比，这里左图输入以256（论文为64）来计算。

左图：3x3x256x256+3x3x256x256=1179648

右图：1x1x256x64+3x3x64x64+1x1x64x256=69632

卷积计算：out=(in-k+2p) / s + 1

使用残差结构可以极大减少计算量。

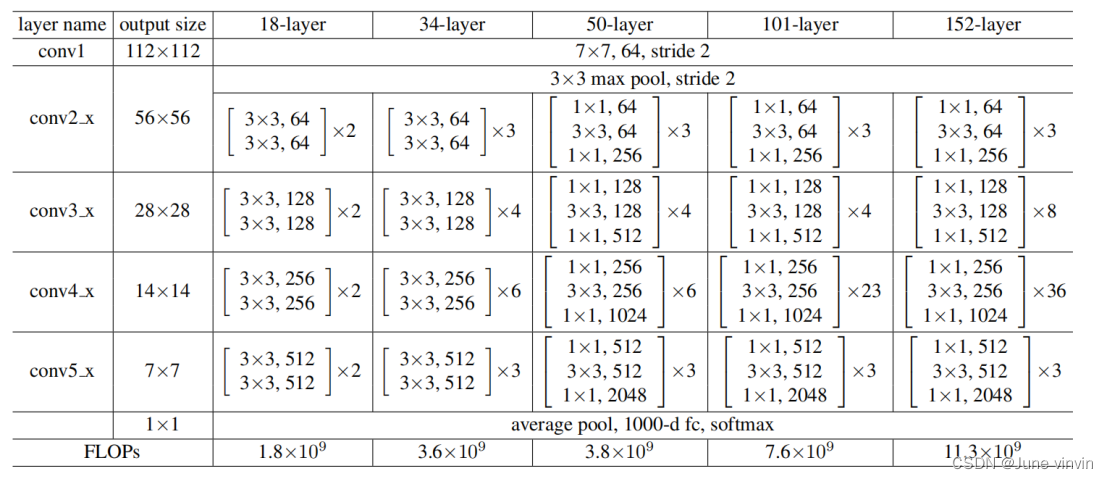

整体网络结构

下采样由conv3_1，conv4_1，conv5_1完成，步幅为2。

对restnet18、34而言：

主分支和shortcut的输出特征矩阵shape必须相同。

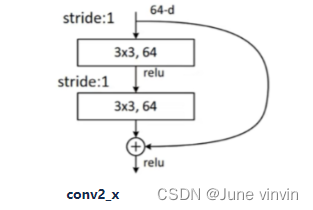

由于conv2_x的输入是56x56x64，输出也是56x56x64，输入输出没有变化，可以直接相加。即实边的残差结构。

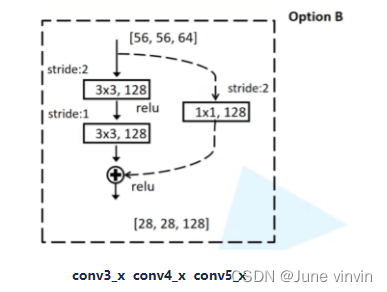

对于conv3_1来说，输入是56x56x64，输出为28x28x128，输入输出发生了变化，则对应的卷积核数量为128，步幅为2，这样可以与上一层的conv2_x进行相加。即虚边的残差结构。

后续的conv4_1和conv5_1也是类似操作。

这里第一个卷积的卷积核数量为128，最后一个1x1的卷积的卷积核数量是128，保持不变。

对restnet50-152而言：

主分支和shortcut的输出特征矩阵shape必须相同。

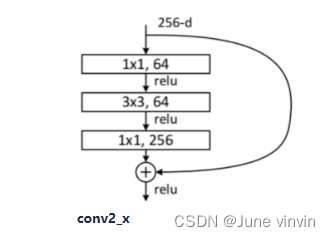

由于conv2_x的输入是56x56x256，输出也是56x56x256，输入输出没有变化，直接相加。即实边的残差结构。

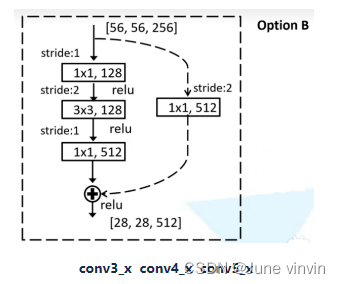

虚线残差结构的主分支上，第一个1x1卷积步幅是2，第二个3x3卷积步幅是1，但在pytorch官方实现中，第一个卷积1x1卷积步幅是1，第二个3x3卷积步幅是2。这样能够在imagenet的top1上提升约0.5%的准确率。

详细参考：https://ngc.nvidia.com/catalog/model-scripts/nvidia:resnet_50_v1_5_for_pytorch

这里第一个卷积的卷积核数量为128，最后一个1x1的卷积的卷积核数量是512，即4倍。

Batch Normalization

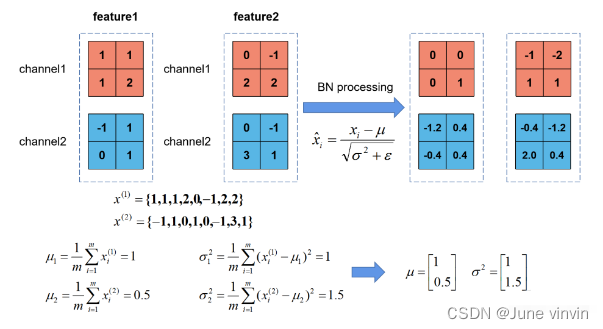

BN的目的是使我们的一批（batch）的特征图满足均值为0，方差为1的分布规律。

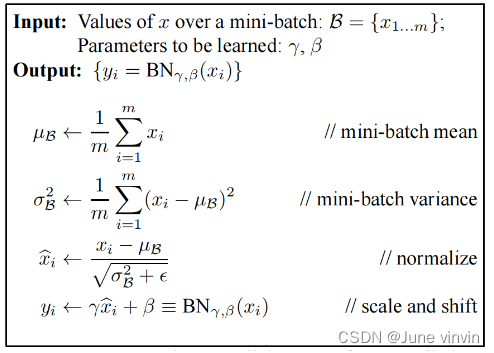

正向传播统计得到均值和方差；反向传播训练得到超参数


https://blog.csdn.net/qq_37541097/article/details/104434557
