摘要

论文：https://arxiv.org/pdf/2301.00808.pdf
论文翻译：https://wanghao.blog.csdn.net/article/details/128541957
官方源码： https://github.com/facebookresearch/ConvNeXt-V2

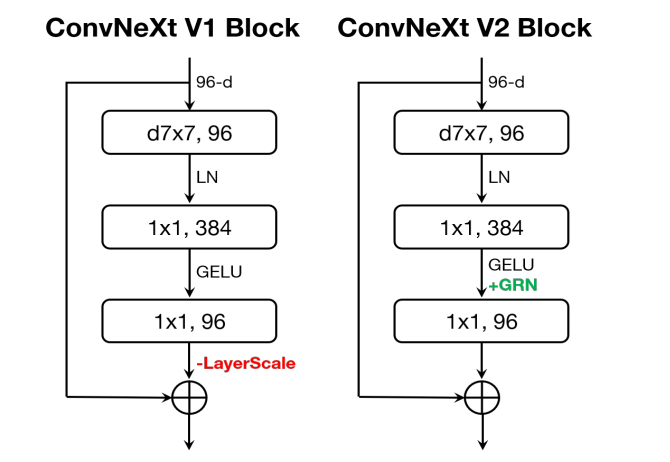

当前的主干网络几乎是Transformers的时代，ConvNeXt为数不多的的高性能CNN网络，V1版本就证明了其强大的存在，在V2版本中，作者提出了一个全卷积掩码自编码器框架和一个新的全局响应归一化(GRN)层，添加到ConvNeXt架构中，以增强通道间的特征竞争。作者将这种自监督学习技术和架构改进的共同设计命名为ConvNeXt V2，它显著提高了纯卷积在各种识别基准上的性能，包括ImageNet分类、COCO检测和ADE20K分割。在ImageNet上取得了88.9%的精度。

这篇文章主要讲解如何使用ConvNeXt V2完成图像分类任务，接下来我们一起完成项目的实战。本例选用的模型是convnextv2_base,在植物幼苗数据集上实现了96
%的准确率。

通过这篇文章能让你学到：

1. 如何使用数据增强，包括transforms的增强、CutOut、MixUp、CutMix等增强手段？
2. 如何实现ConvNeXt V2模型实现训练？
3. 如何使用pytorch自带混合精度？
4. 如何使用梯度裁剪防止梯度爆炸？
5. 如何使用DP多显卡训练？

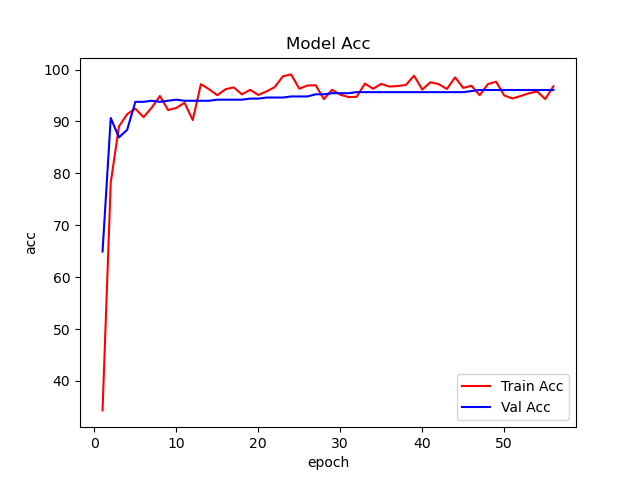

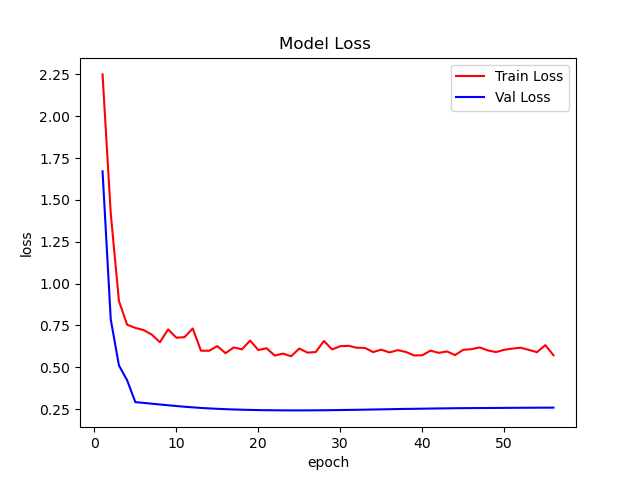

6. 如何绘制loss和acc曲线？
7. 如何生成val的测评报告？
8. 如何编写测试脚本测试测试集？
9. 如何使用余弦退火策略调整学习率？
10. 如何使用AverageMeter类统计ACC和loss等自定义变量？
11. 如何理解和统计ACC1和ACC5？
12. 如何使用EMA？
13. 如果使用Grad-CAM 实现热力图可视化？

如果基础薄弱，对上面的这些功能难以理解可以看我的专栏：经典主干网络精讲与实战
这个专栏，从零开始时，一步一步的讲解这些，让大家更容易接受。

安装包

安装timm

使用pip就行，命令：

pip install timm

本文实战用的timm里面的模型。

安装 grad-cam

pip install grad-cam

数据增强Cutout和Mixup

为了提高成绩我在代码中加入Cutout和Mixup这两种增强方式。实现这两种增强需要安装torchtoolbox。安装命令：

pip install torchtoolbox

Cutout实现，在transforms中。

from torchtoolbox.transform import Cutout
# 数据预处理
transform = transforms.Compose([transforms.Resize((224, 224)),Cutout(),transforms.ToTensor(),transforms.Normalize([0.5, 0.5, 0.5], [0.5, 0.5, 0.5])])

需要导入包：from timm.data.mixup import Mixup，

定义Mixup，和SoftTargetCrossEntropy

  mixup_fn = Mixup(mixup_alpha=0.8, cutmix_alpha=1.0, cutmix_minmax=None,prob=0.1, switch_prob=0.5, mode='batch',label_smoothing=0.1, num_classes=12)criterion_train = SoftTargetCrossEntropy()

参数详解：

mixup_alpha (float): mixup alpha 值，如果 > 0，则 mixup 处于活动状态。

cutmix_alpha (float)：cutmix alpha 值，如果 > 0，cutmix 处于活动状态。

cutmix_minmax (List[float])：cutmix 最小/最大图像比率，cutmix 处于活动状态，如果不是 None，则使用这个 vs alpha。

如果设置了 cutmix_minmax 则cutmix_alpha 默认为1.0

prob (float): 每批次或元素应用 mixup 或 cutmix 的概率。

switch_prob (float): 当两者都处于活动状态时切换cutmix 和mixup 的概率 。

mode (str): 如何应用 mixup/cutmix 参数（每个’batch’，‘pair’（元素对），‘elem’（元素）。

correct_lam (bool): 当 cutmix bbox 被图像边框剪裁时应用。 lambda 校正

label_smoothing (float)：将标签平滑应用于混合目标张量。

num_classes (int): 目标的类数。

EMA

EMA（Exponential Moving Average）是指数移动平均值。在深度学习中的做法是保存历史的一份参数，在一定训练阶段后，拿历史的参数给目前学习的参数做一次平滑。具体实现如下：

import logging
from collections import OrderedDict
from copy import deepcopy
import torch
import torch.nn as nn_logger = logging.getLogger(__name__)class ModelEma:def __init__(self, model, decay=0.9999, device='', resume=''):# make a copy of the model for accumulating moving average of weightsself.ema = deepcopy(model)self.ema.eval()self.decay = decayself.device = device  # perform ema on different device from model if setif device:self.ema.to(device=device)self.ema_has_module = hasattr(self.ema, 'module')if resume:self._load_checkpoint(resume)for p in self.ema.parameters():p.requires_grad_(False)def _load_checkpoint(self, checkpoint_path):checkpoint = torch.load(checkpoint_path, map_location='cpu')assert isinstance(checkpoint, dict)if 'state_dict_ema' in checkpoint:new_state_dict = OrderedDict()for k, v in checkpoint['state_dict_ema'].items():# ema model may have been wrapped by DataParallel, and need module prefixif self.ema_has_module:name = 'module.' + k if not k.startswith('module') else kelse:name = knew_state_dict[name] = vself.ema.load_state_dict(new_state_dict)_logger.info("Loaded state_dict_ema")else:_logger.warning("Failed to find state_dict_ema, starting from loaded model weights")def update(self, model):# correct a mismatch in state dict keysneeds_module = hasattr(model, 'module') and not self.ema_has_modulewith torch.no_grad():msd = model.state_dict()for k, ema_v in self.ema.state_dict().items():if needs_module:k = 'module.' + kmodel_v = msd[k].detach()if self.device:model_v = model_v.to(device=self.device)ema_v.copy_(ema_v * self.decay + (1. - self.decay) * model_v)

加入到模型中。

#初始化
if use_ema:model_ema = ModelEma(model_ft,decay=model_ema_decay,device='cpu',resume=resume)# 训练过程中，更新完参数后，同步update shadow weights
def train():optimizer.step()if model_ema is not None:model_ema.update(model)# 将model_ema传入验证函数中
val(model_ema.ema, DEVICE, test_loader)

针对没有预训练的模型，容易出现EMA不上分的情况，这点大家要注意啊！

项目结构

ConvNeXtV2_Demo
├─data1
│  ├─Black-grass
│  ├─Charlock
│  ├─Cleavers
│  ├─Common Chickweed
│  ├─Common wheat
│  ├─Fat Hen
│  ├─Loose Silky-bent
│  ├─Maize
│  ├─Scentless Mayweed
│  ├─Shepherds Purse
│  ├─Small-flowered Cranesbill
│  └─Sugar beet
├─models
│  ├─convnextv2.py
│  └─utils.py
├─mean_std.py
├─makedata.py
├─train.py
├─cam_image.py
└─test.py

models：来源官方代码，对面的代码做了一些适应性修改。
mean_std.py：计算mean和std的值。
makedata.py：生成数据集。
ema.py：EMA脚本
train.py:训练PoolFormer模型
cam_image.py：热力图可视化

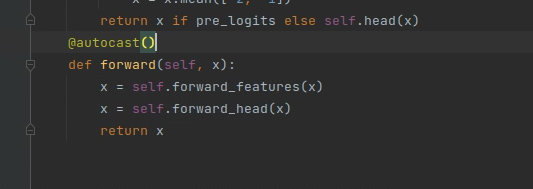

为了能在DP方式中使用混合精度，还需要在模型的forward函数前增加@autocast()，如果使用GPU训练导入包from torch.cuda.amp import autocast，如果使用CPU，则导入from torch.cpu.amp import autocast。

计算mean和std

为了使模型更加快速的收敛，我们需要计算出mean和std的值，新建mean_std.py,插入代码：

from torchvision.datasets import ImageFolder
import torch
from torchvision import transformsdef get_mean_and_std(train_data):train_loader = torch.utils.data.DataLoader(train_data, batch_size=1, shuffle=False, num_workers=0,pin_memory=True)mean = torch.zeros(3)std = torch.zeros(3)for X, _ in train_loader:for d in range(3):mean[d] += X[:, d, :, :].mean()std[d] += X[:, d, :, :].std()mean.div_(len(train_data))std.div_(len(train_data))return list(mean.numpy()), list(std.numpy())if __name__ == '__main__':train_dataset = ImageFolder(root=r'data1', transform=transforms.ToTensor())print(get_mean_and_std(train_dataset))

数据集结构：

运行结果：

([0.3281186, 0.28937867, 0.20702125], [0.09407319, 0.09732835, 0.106712654])

把这个结果记录下来，后面要用！

生成数据集

我们整理还的图像分类的数据集结构是这样的

data
├─Black-grass
├─Charlock
├─Cleavers
├─Common Chickweed
├─Common wheat
├─Fat Hen
├─Loose Silky-bent
├─Maize
├─Scentless Mayweed
├─Shepherds Purse
├─Small-flowered Cranesbill
└─Sugar beet

pytorch和keras默认加载方式是ImageNet数据集格式，格式是

├─data
│  ├─val
│  │   ├─Black-grass
│  │   ├─Charlock
│  │   ├─Cleavers
│  │   ├─Common Chickweed
│  │   ├─Common wheat
│  │   ├─Fat Hen
│  │   ├─Loose Silky-bent
│  │   ├─Maize
│  │   ├─Scentless Mayweed
│  │   ├─Shepherds Purse
│  │   ├─Small-flowered Cranesbill
│  │   └─Sugar beet
│  └─train
│      ├─Black-grass
│      ├─Charlock
│      ├─Cleavers
│      ├─Common Chickweed
│      ├─Common wheat
│      ├─Fat Hen
│      ├─Loose Silky-bent
│      ├─Maize
│      ├─Scentless Mayweed
│      ├─Shepherds Purse
│      ├─Small-flowered Cranesbill
│      └─Sugar beet

新增格式转化脚本makedata.py,插入代码：

import glob
import os
import shutilimage_list=glob.glob('data1/*/*.png')
print(image_list)
file_dir='data'
if os.path.exists(file_dir):print('true')#os.rmdir(file_dir)shutil.rmtree(file_dir)#删除再建立os.makedirs(file_dir)
else:os.makedirs(file_dir)from sklearn.model_selection import train_test_split
trainval_files, val_files = train_test_split(image_list, test_size=0.3, random_state=42)
train_dir='train'
val_dir='val'
train_root=os.path.join(file_dir,train_dir)
val_root=os.path.join(file_dir,val_dir)
for file in trainval_files:file_class=file.replace("\\","/").split('/')[-2]file_name=file.replace("\\","/").split('/')[-1]file_class=os.path.join(train_root,file_class)if not os.path.isdir(file_class):os.makedirs(file_class)shutil.copy(file, file_class + '/' + file_name)for file in val_files:file_class=file.replace("\\","/").split('/')[-2]file_name=file.replace("\\","/").split('/')[-1]file_class=os.path.join(val_root,file_class)if not os.path.isdir(file_class):os.makedirs(file_class)shutil.copy(file, file_class + '/' + file_name)

完成上面的内容就可以开启训练和测试了。

关于不上分的问题

经过多次训练，我发现了一个玄学的问题：有时候莫名其妙的不上分，为了防止大家出现这种情况后，不知道如何去调试，我做个说明。
1、查看ema是否开启，如果开启了，先把它关掉。训练几个epoch后再开启，加载模型继续训练。
2、改变seed的值，这个就非常玄学了，设置一个自己的幸运数字。
