硬件-电源入门
创始人
2025-05-28 21:07:53
0次
达尔文 Lorry老师 LDO电源设计

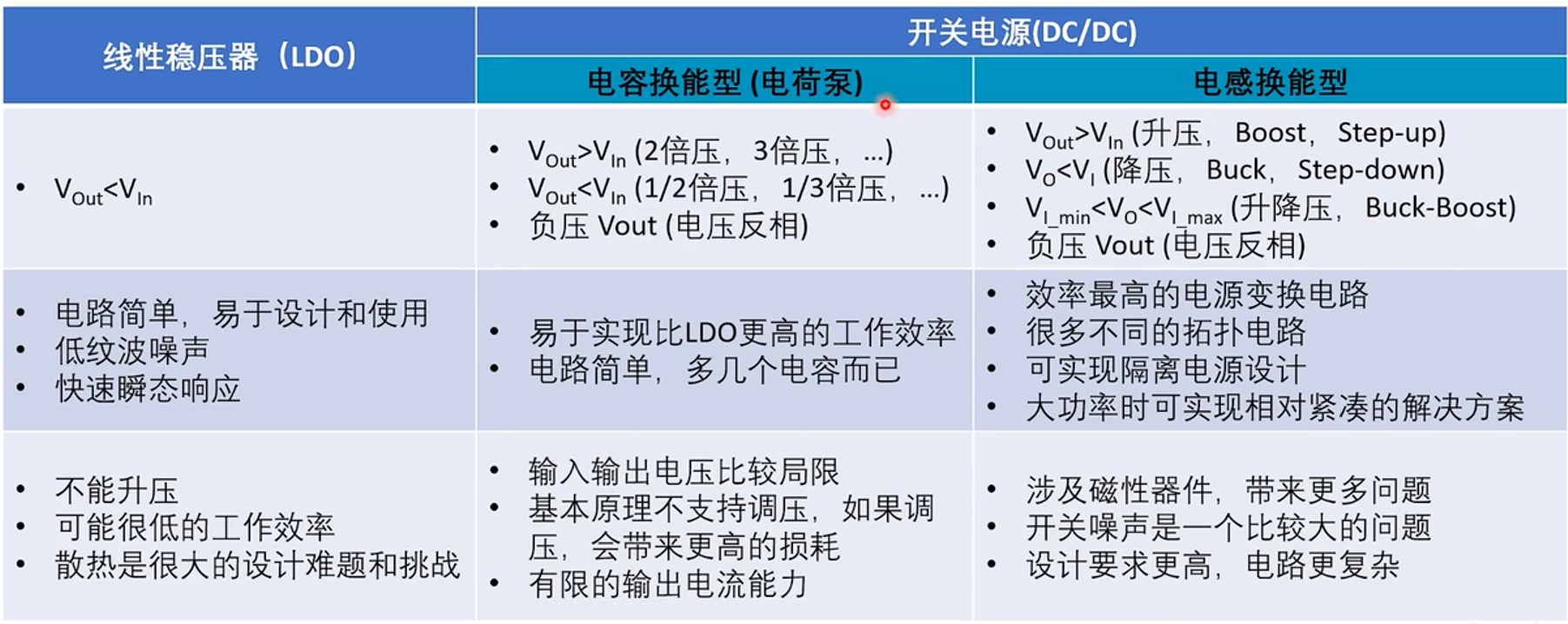

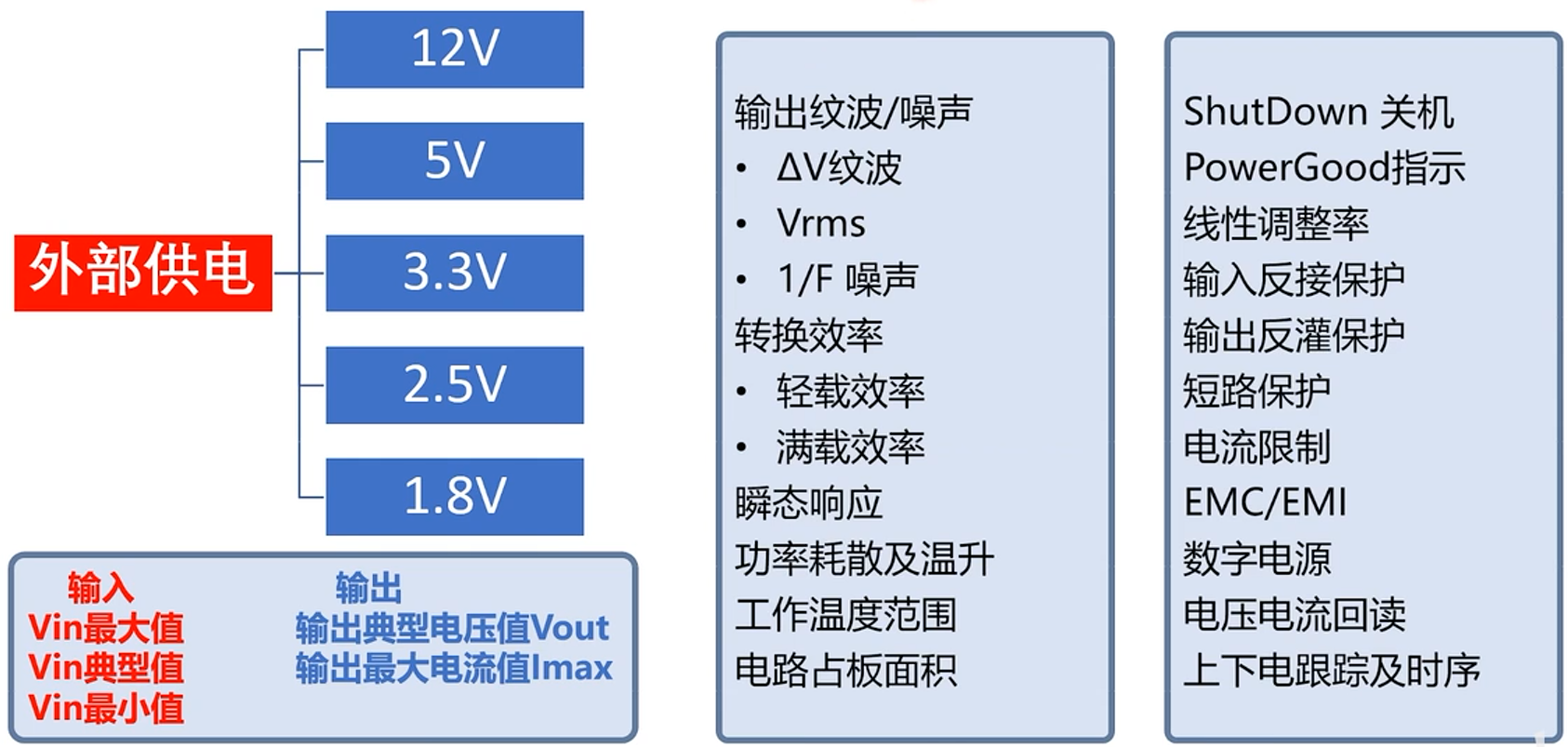

电源的重要参数
LDO选型
dropout voltage：输入输出最小电压差(若输入输出电压差小于这个值时，将不能进行正常的稳压)
vin/vout范围：输入电压需要考虑加载电源时的振铃现象，可能会损坏电源芯片
输出电流大小：手册标注的电流值，为理想情况下的输出电流，一般不能实现

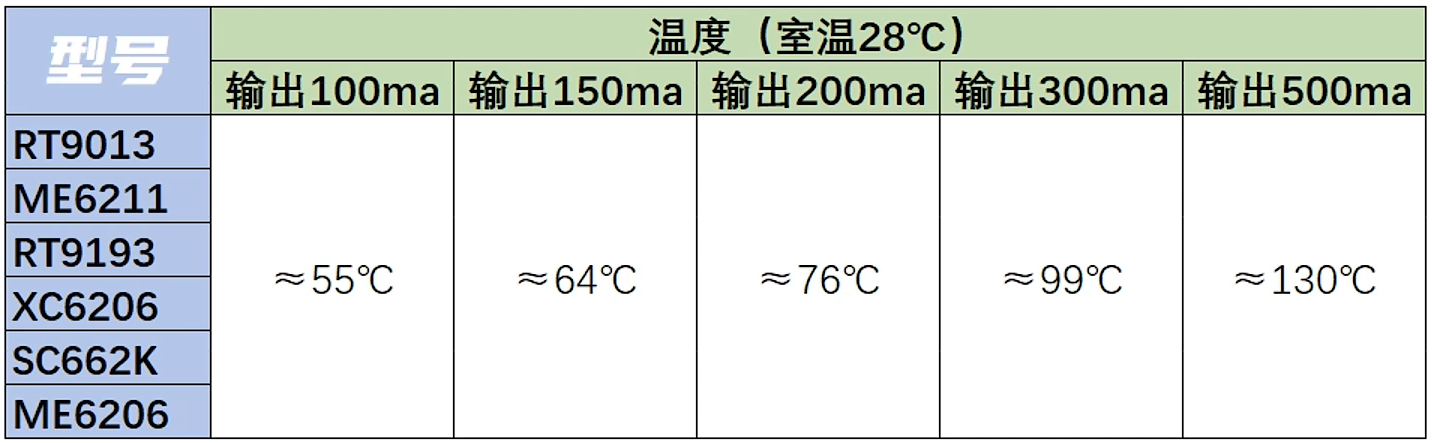

热阻参数：TJmax=125℃(芯片内核能承受的最大温度)
θjc=5℃/W(芯片内核到芯片外壳的每瓦温升)
θja=40℃/W (芯片内核到外部环境的每瓦温升) (用来计算值)

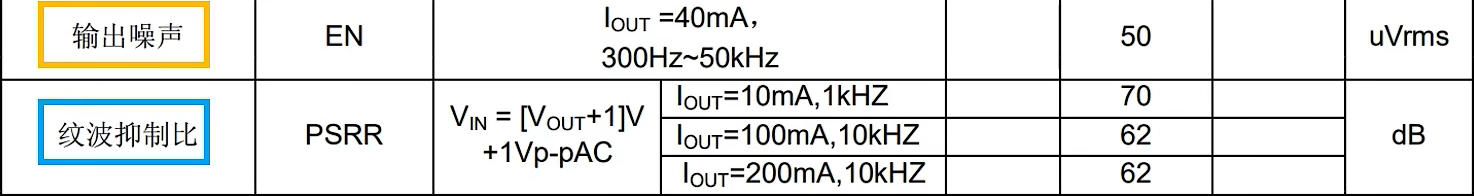

纹波噪声:LDO的纹波几个uv上下 PSRR(噪声纹波抑制比 10Hz-5MHz范围内抑制)
瞬态响应：负载突变，输出调整需要时间，电压会波动(一般测试上升沿1us和100ns的瞬态电流)
输出电容选择：陶瓷电容/钽电容

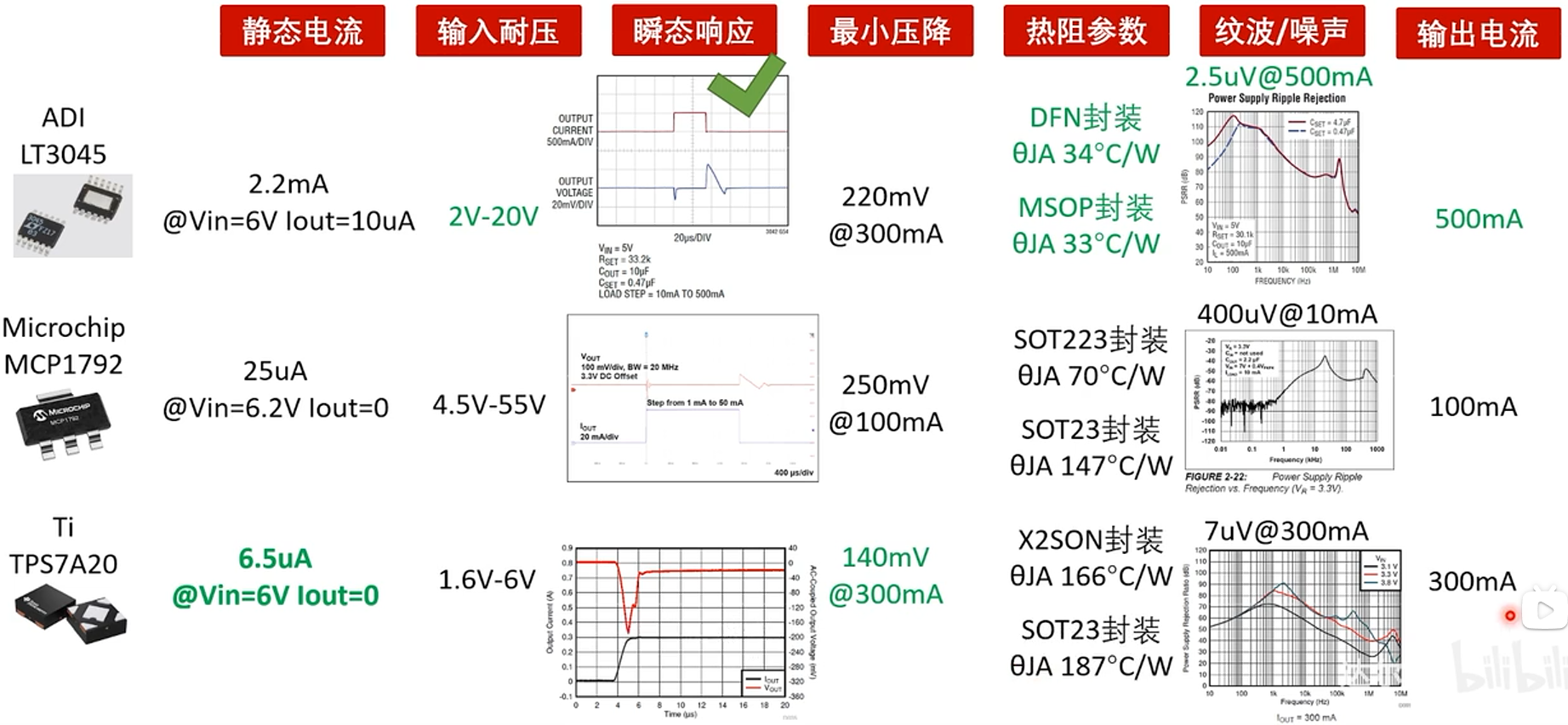

优秀的LDO:LT3045(ADI) TPS7A20(TI) MCP1792(Microchip)
工科男孙老师
AMS1117电路

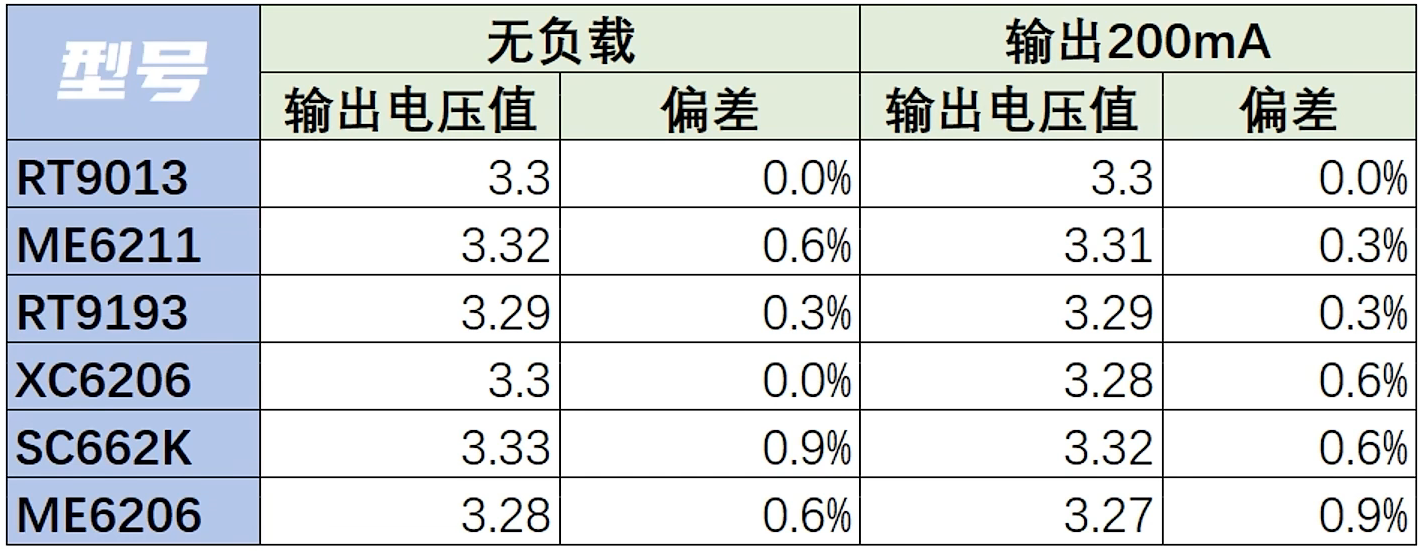

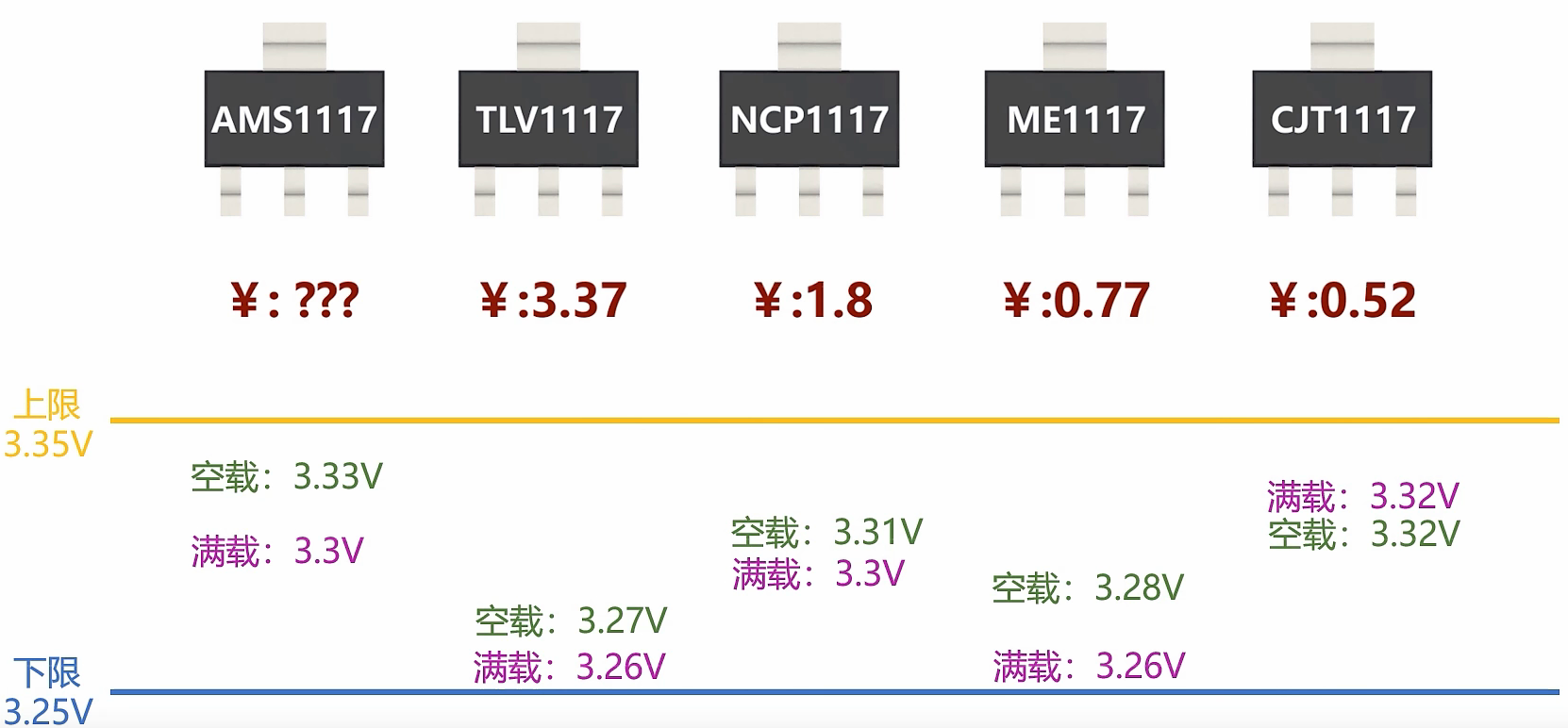

输出准确度(空载 满载)

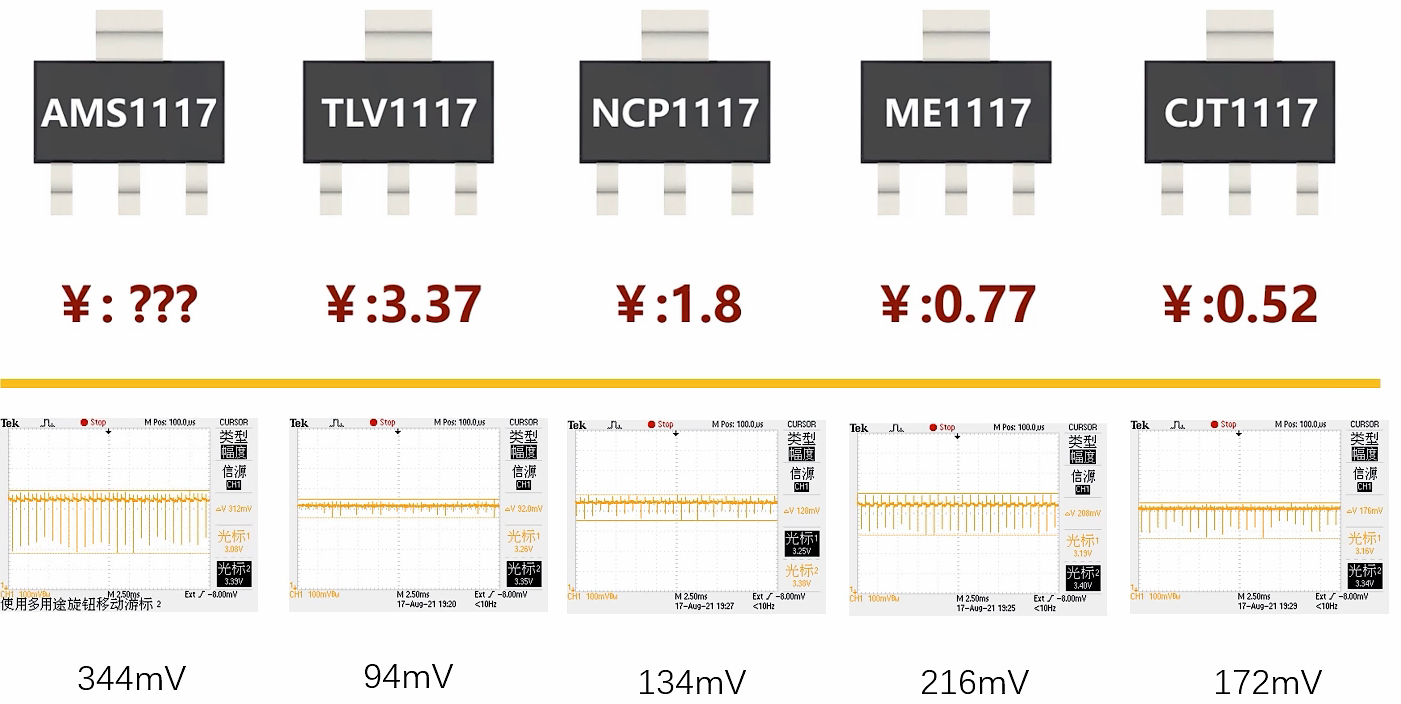

输出纹波(示波器带宽 测量环路)

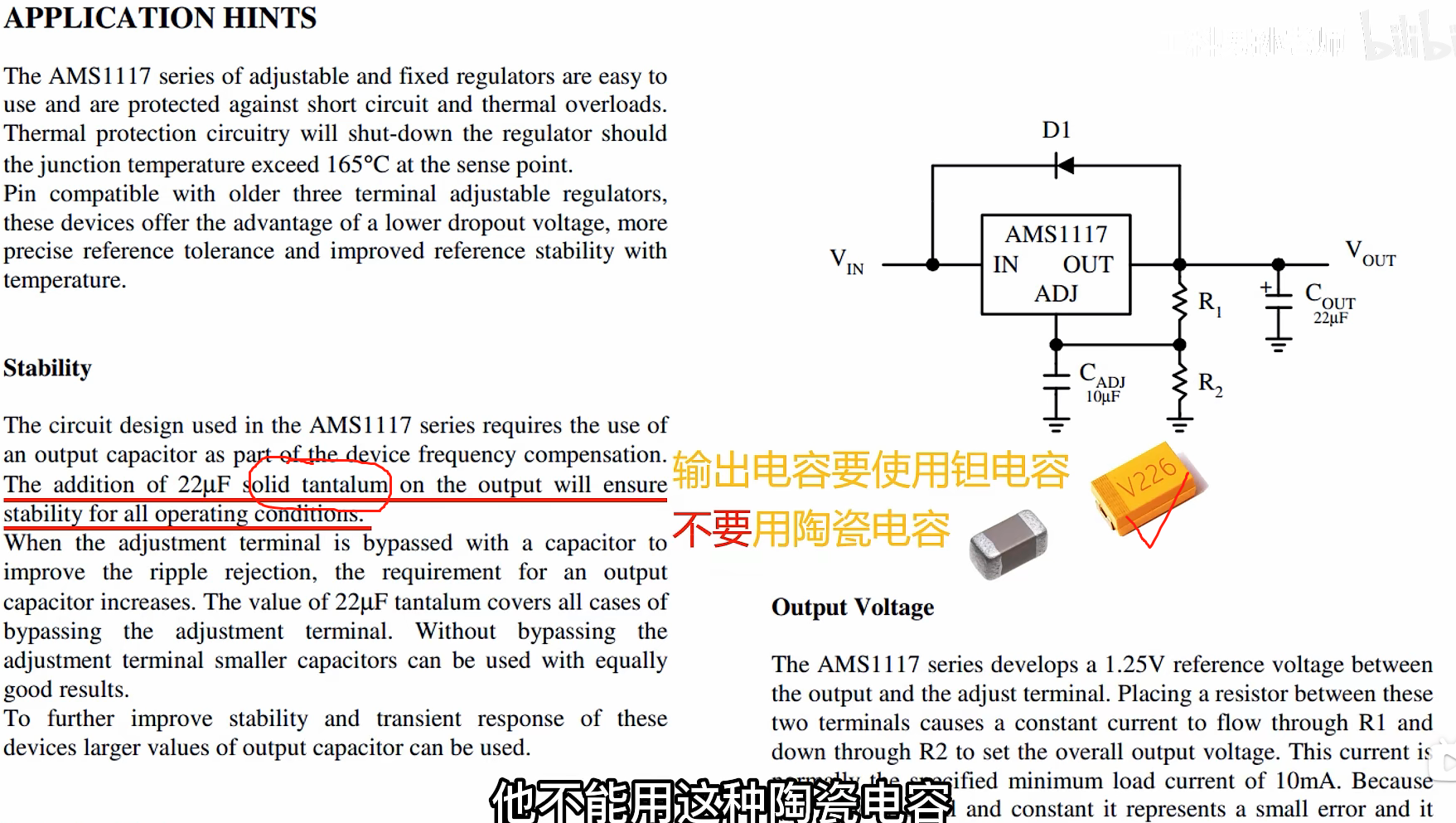

动态响应度(需要钽电容，否则纹波大)
钽电容寄生电阻大，陶瓷电容的寄生电阻小
这个寄生电阻是LDO闭环反馈系统环路稳定性的的组成部分

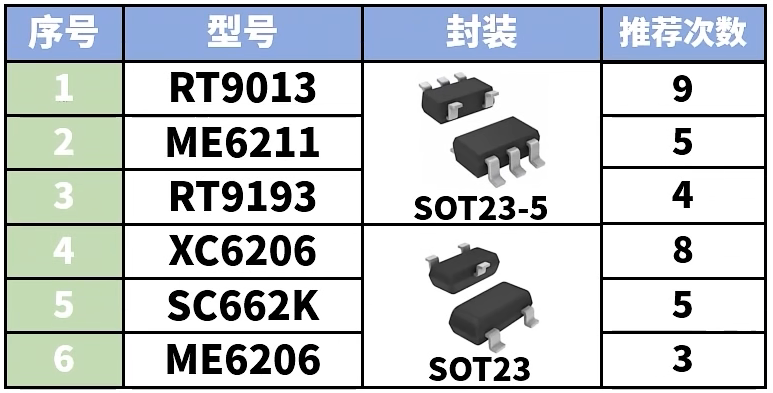

LDO评测

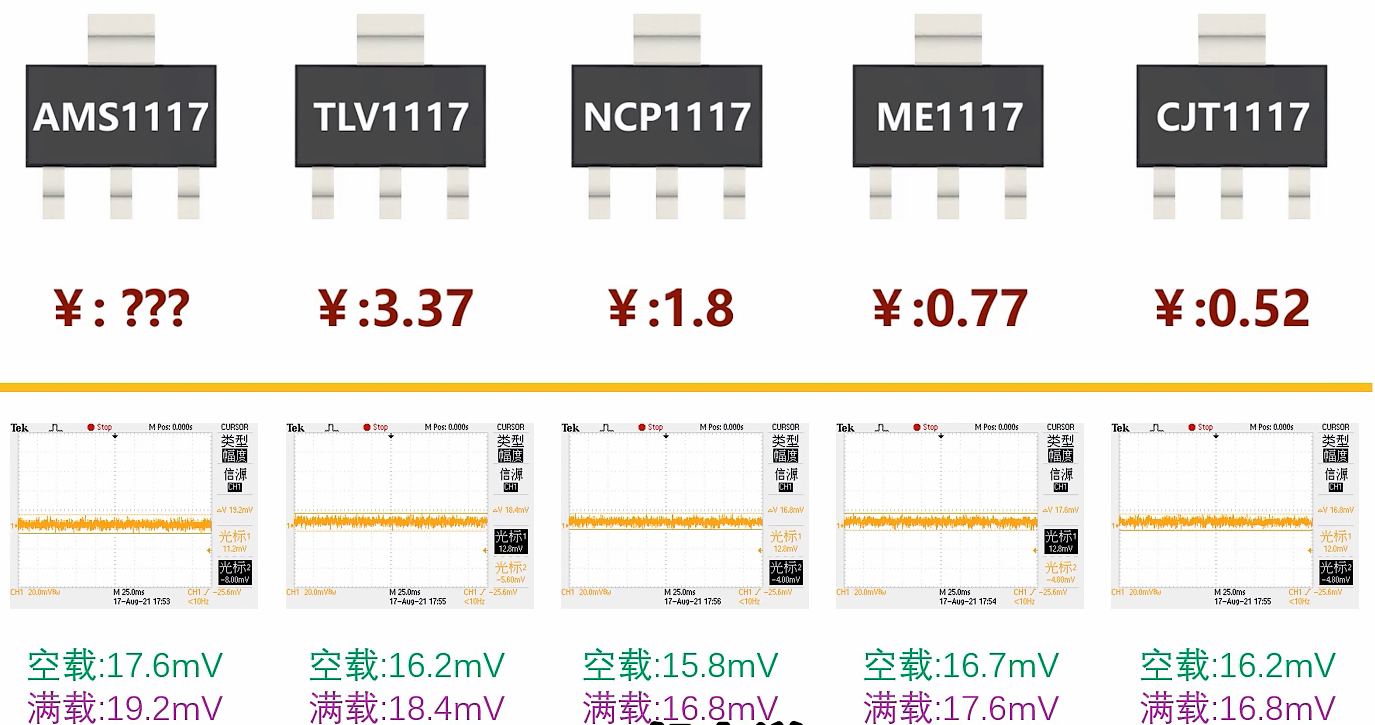

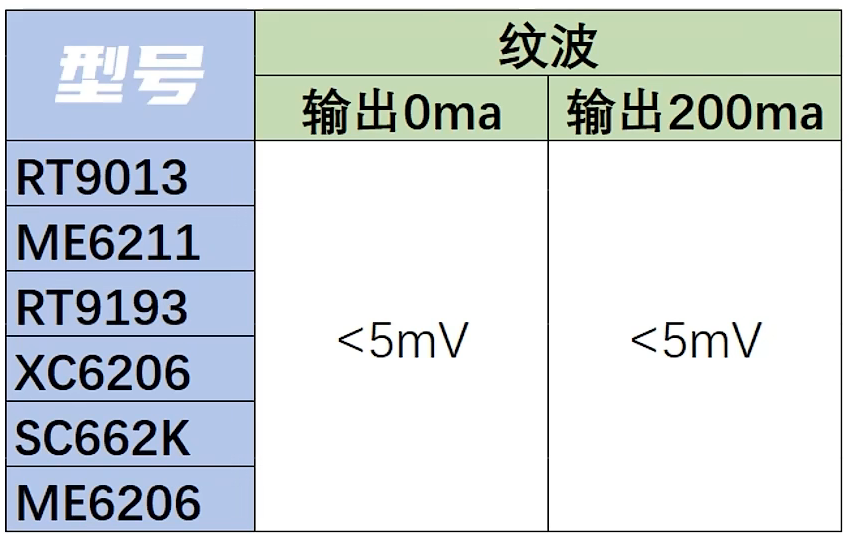

LDO纹波噪声

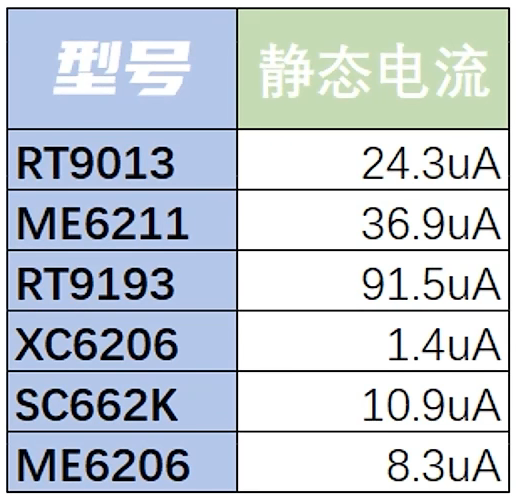

静态电流

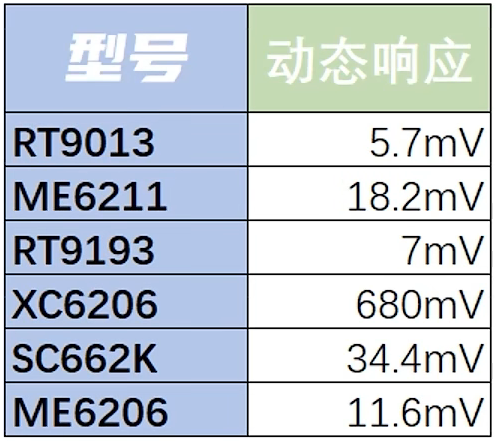

动态响应度

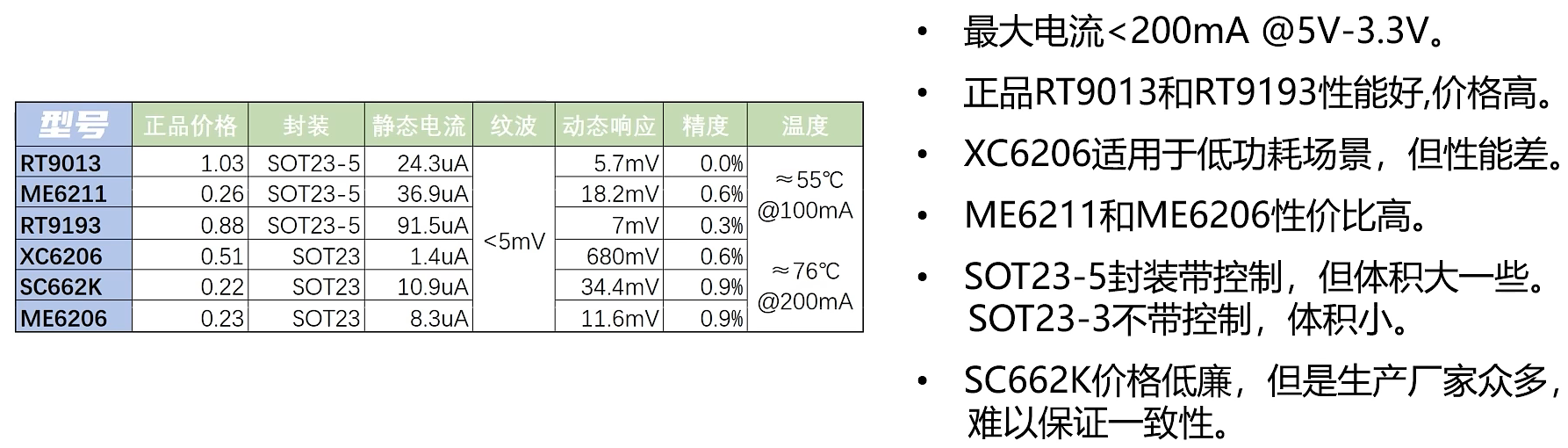

综合评测结果
