本文演示了Labview 功能型全局变量vi的创建和调用。

1.什么是功能全局变量

它是一种非重入VI，使用循环和不初始化的移位寄存器来存储全局性数据。

再说一遍，它是一种非重入VI,仅仅使用效果上像全局变量。

功能全局变量又叫LV2型全局变量。

2.实现方法和调用简述：

它把需要在全局使用的数据保存在一个没有初始化的移位寄存器中，并实现读/写这些数据的方法。

LV2型全局变量的执行模式保持默认的“不可重入”模式。

LV2型全局变量的内存加载一般采用静态调用的形式。

3.实现

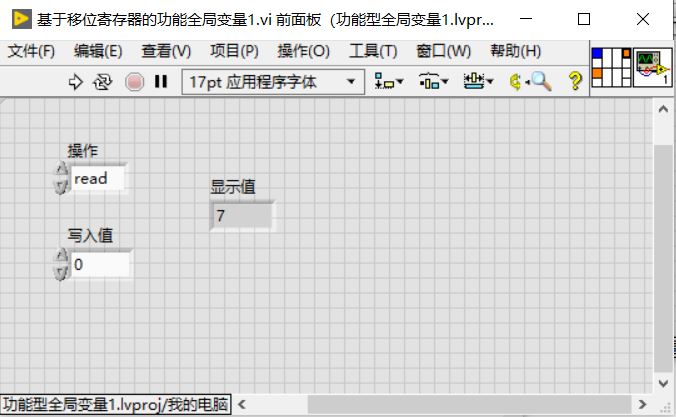

图1-功能型全局变量前面板

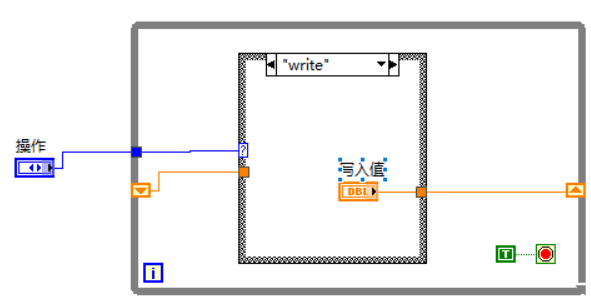

图2-1功能型全局变量连线板1

图2-2功能型全局变量连线板2

从图2-1可看出，LV2型全局变量的基本架构是枚举控件+只执行一次的while（for循环）+移位寄存器+条件结构，其中编程核心是一个没有在循环结构外部进行初始化的移位寄存器。

"操作"是枚举型。

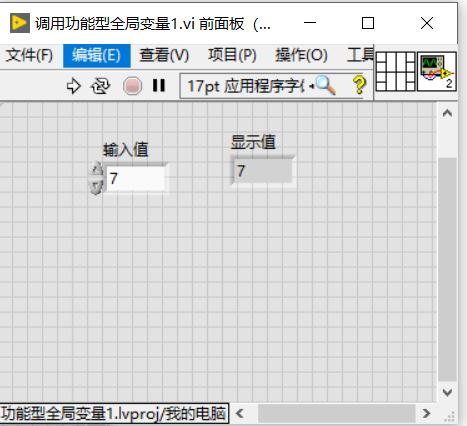

图3-调用功能型全局变量的前面板

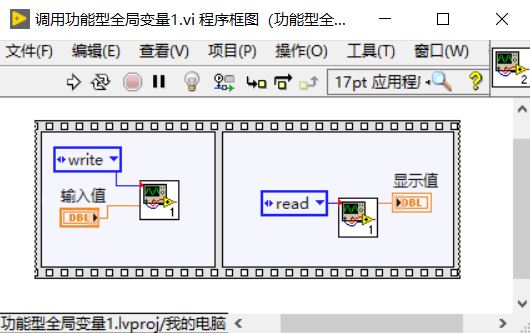

图3-调用功能型全局变量的连线板

4.好处

灵活性和数据存储效率要远远高于全局变量。

5.下载链接
