文章目录

• • 例1.在程序前面板输入数值，并显示该值。
  • 例2.在程序前面板输入当前时间，并显示该时间。
  • 例3.通过滑动杆得到数值，通过量表、温度计、液罐输出显示。
  • 例4.通过旋钮、转盘得到数值，通过仪表、量表输出显示。
  • 例5.2个数值相加或相乘，将结果输出显示。
  • 例6.通过滚动条得到数值，通过刻度条输出显示。
  • 例7.将某数值与一个数值常量相减，结果求绝对值后输出显示。

LabVIEW是一种程序开发环境，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。LabVIEW软件是NI设计平台的核心，也是开发测量或控制系统的理想选择。LabVIEW开发环境集成了工程师和科学家快速构建各种应用所需的所有工具，旨在帮助工程师和科学家解决问题、提高生产力和不断创新。

例1.在程序前面板输入数值，并显示该值。

前面板
(1)添加1个数值输入控件:控件选板→新式→数值→数值输入控件，将标签改为“数值输入”。
(2)添加1个数值显示控件:控件选板→新式→数值→数值显示控件，将标签改为“数值显示”。

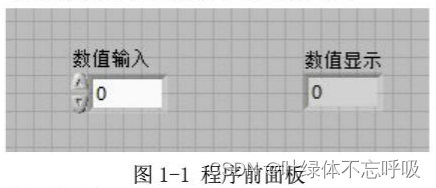

设计的程序前面板如图1-1所示。

框图程序
将数值输入控件与显示控件相连。

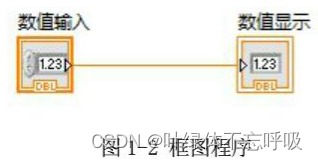

连线后的框图程序如图1-2所示。

运行程序
执行“连续运行”。在前面板数值输入框单击上、下箭头得到数值或直接输入数值，如2.5，并显示该值。

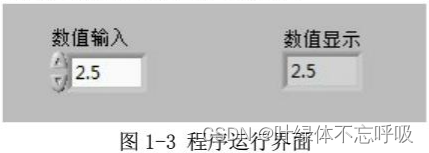

程序运行界面如图1-3所示。

例2.在程序前面板输入当前时间，并显示该时间。

前面板
(1)添加1个时间标识输入控件:控件选板-→新式→数值→时间标识输入控件,将标签改为“时间标识输入’
(2 )添加1个时间标识显示控件:控件选板-→新式→数值→时间标识显示控件,将标签改为“时间标识显示”。

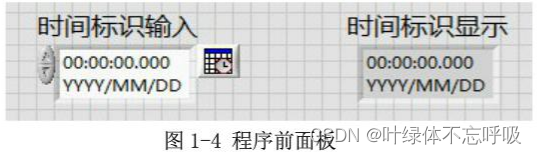

设计的程序前面板如图1-4所示。

框图程序
将时间标识输入控件与时间标识显示控件相连。

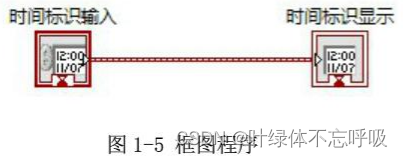

连线后的框图程序如图1-5所示。

运行程序
执行“连续运行”。单击输入框右边的图标，设置当前时间，并显示时间。

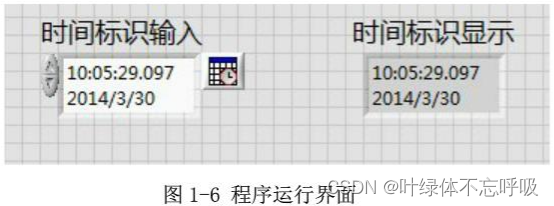

程序运行界面如图1-6所示。

例3.通过滑动杆得到数值，通过量表、温度计、液罐输出显示。

前面板
(1)添加滑动杆控件:控件选板-→新式-→数值→垂直填充滑动杆。同样添加水平填充滑动杆控件、垂直指针滑动杆控件、水平指针滑动杆控件。
(2)添加数值显示控件:控件选板→新式>数值- >数值显示控件。同样添加量表控件、温度计控件、液罐控件。

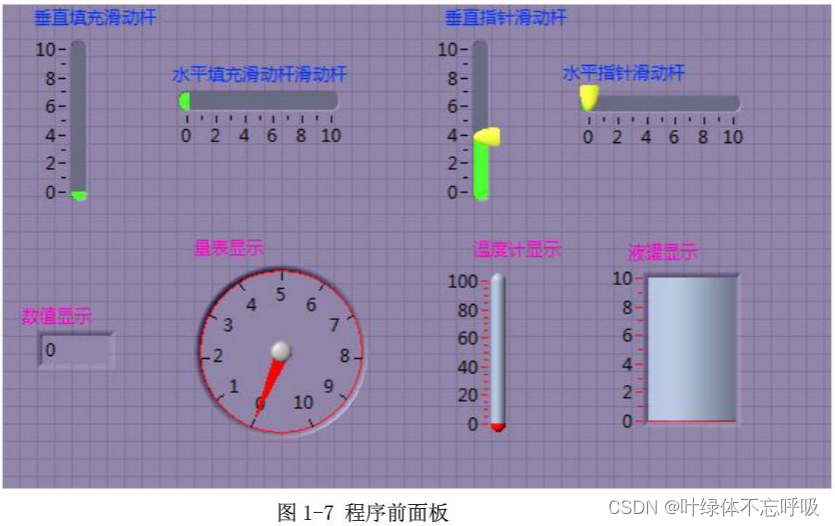

设计的程序前面板如图1-7所示。

框图程序
(1)将垂直填充滑动杆控件与数值显示控件相连。
(2)将水平填充滑动杆控件与量表控件相连。
(3)将垂直指针滑动杆控件与温度计控件相连。
(4)将水平指针滑动杆控件与液罐控件相连。

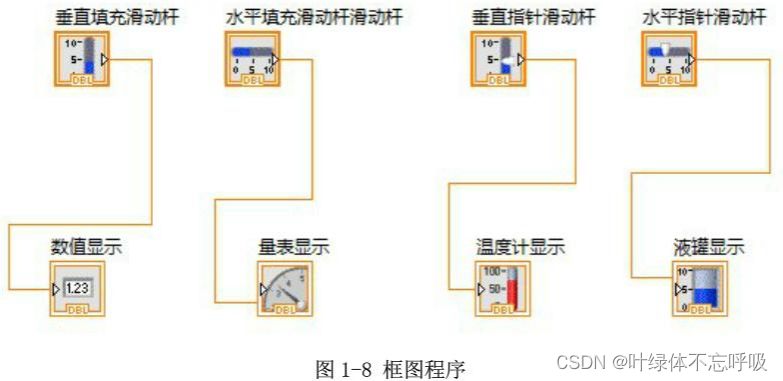

连线后的框图程序如图1-8所示。

运行程序
执行“连续运行”。通过鼠标推动滑动杆改变数值，数值显示控件、量表控件、温度计控件、液罐控件的显示值发生同样变化。
程序运行界面如图1-9所示。

例4.通过旋钮、转盘得到数值，通过仪表、量表输出显示。

(1)添加1个旋钮控件:控件选板→新式→数值→旋钮。同样添加1个转盘控件。
(2)添加1个仪表控件:控件选板→新式→数值→仪表。同样添加1个量表控件、2个数值显示控件。

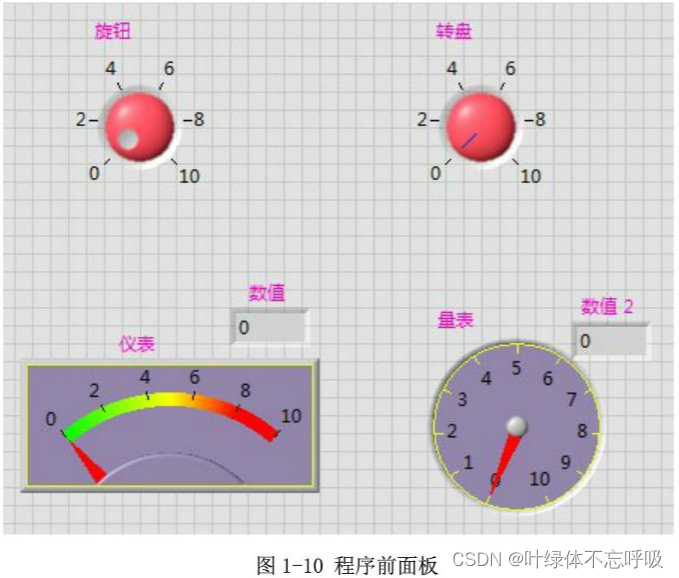

设计的程序前面板如图1-10所示。

框图程序
(1)将旋钮控件分别与仪表控件、数值显示1控件相连。
(2)将转盘控件与量表控件、数值显示2控件相连。

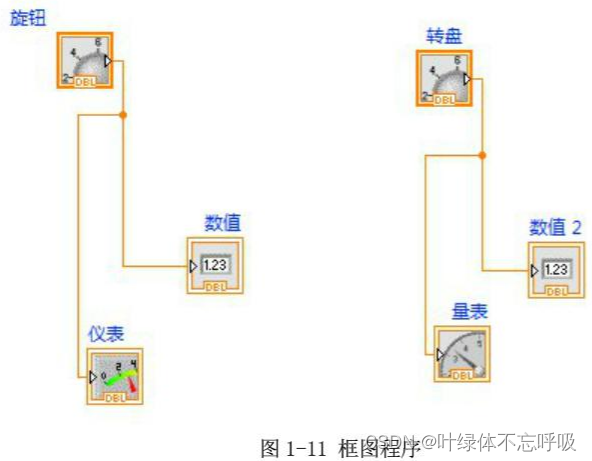

连线后的框图程序如图1-11所示。

运行程序
执行“连续运行”。通过鼠标转到旋钮或转盘改变输出数值，仪表控件、量表控件指针随着转到输出相同的数值。并在数值显示控件输出显示。

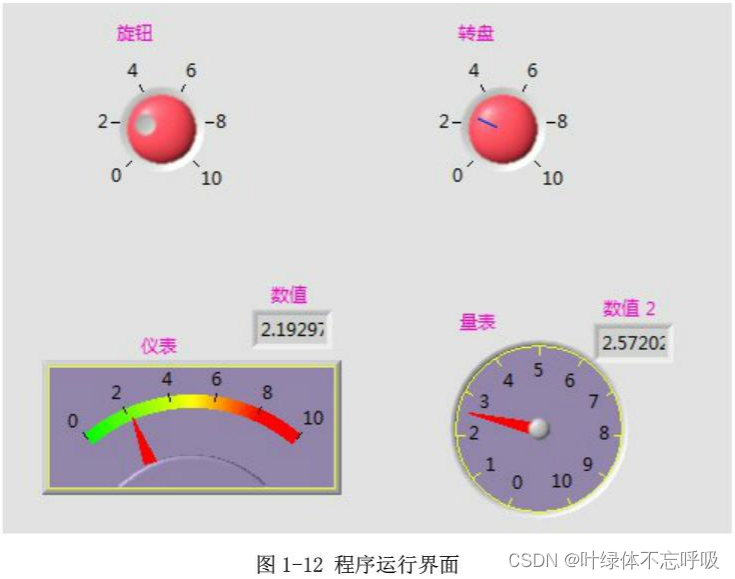

程序运行界面如图1-12所示。

例5.2个数值相加或相乘，将结果输出显示。

前面板
(1)添加4个数值输入控件:控件选板-→新式-→数值→数值输入控件，将标签改为a、b、d、e。
(2)添加2个数值显示控件:控件选板-→新式→数值-→数值输入控件，将标签改为c、f。
(3)通过工具选板编辑文本输入“+”号、“*"号和“=”号。

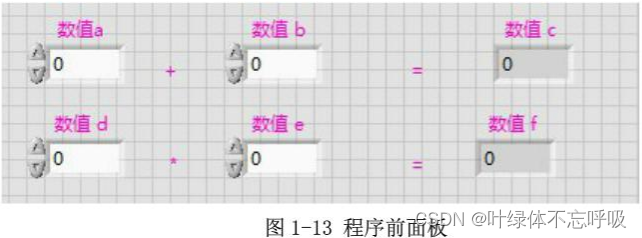

设计的程序前面板如图1-13所示。

框图程序
(1)添加1个加法函数:函数选板→编程-加。
(2)将数值输入控件a、数值输入控件b与加法函数的输入端口相连，将减法函数的输出端口与数值显示控件c相连。
(3)添加1个乘法函数:函数选板→编程→乘。
(4)将数值输入控件d、数值输入控件e与乘法函数的输入端口相连，将乘法函数的输出端口与数值显示控件f相连。

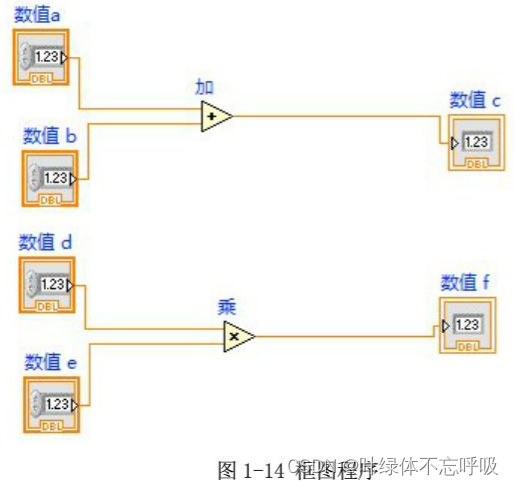

连线后的框图程序如图1-14所示。

运行程序
执行“连续运行”。改变数值输入控件a、b、d、e的值，数值显示控件c显示a与b相加的结果，数值显示控件f显示d与e相乘的结果。

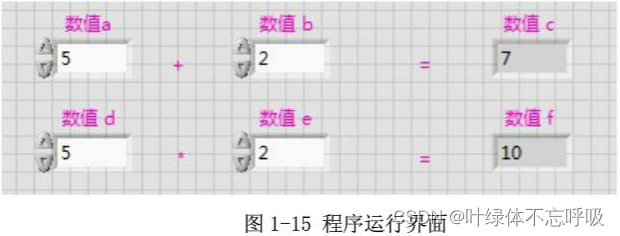

程序运行界面如图1-15所示。

例6.通过滚动条得到数值，通过刻度条输出显示。

前面板
(1)添加1个水平滚动条控件:控件选板→新式→数值→水平滚动条。同样添加1个垂直滚动条控件。
(2)添加1个水平刻度条控件:控件选板→新式→数值→水平刻度条。同样添加1个垂直刻度条控件。将数据范围标尺刻度最大值改为10。

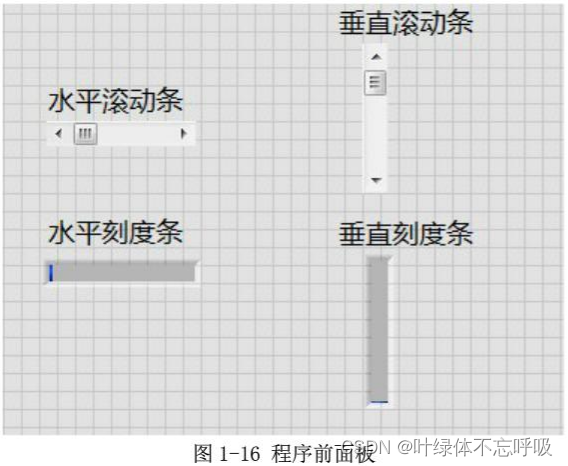

设计的程序前面板如图1-16所示。

框图程序
(1)将水平滚动条控件与水平刻度条控件相连。
(2)将垂直滚动条控件与垂直刻度条控件相连。

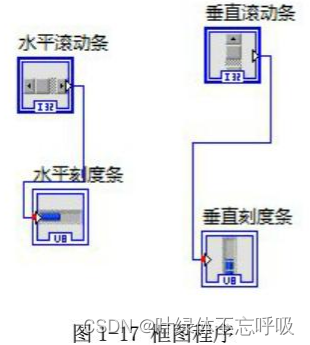

连线后的框图程序如图1-17所示。

运行程序
执行“连续运行”。通过鼠标推动滚动条改变输出数值，刻度条控件的显示值发生同样变化。

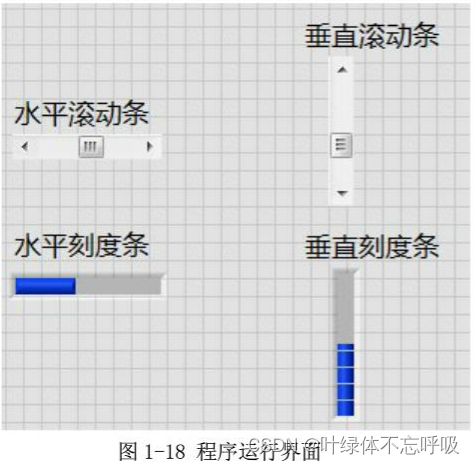

程序运行界面如图1-18所示。

例7.将某数值与一个数值常量相减，结果求绝对值后输出显示。

前面板，
(1)添加1个数值输入控件:控件选板→新式→数值→数值输入控件，将标签改为“a”。
(2)添加3个数值显示控件:控件选板→新式→数值→数值显示控件，将标签分别改为“数值常量”、“相减输出”、“绝对值输出”。

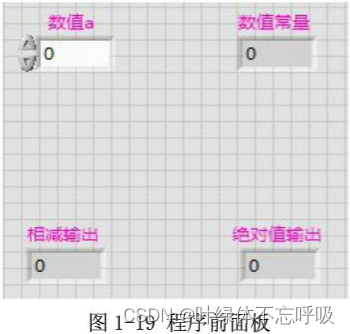

设计的程序前面板如图1-19所示。

框图程序
(1)添加1个减法函数:函数选板→编程→减。
(2)添加1个数值常量:函数选板- +编程→数值-→数值常量。将值改为20。
(3)将数值输入控件、数值常量20与减法函数的输入端口相连。
(4)添加1个绝对值函数:函数选板→编程→绝对值。
(5)将减法函数的输出端口与绝对值函数的输入端口相连，将绝对值函数的输出端口与绝对值输出显示控件相连。

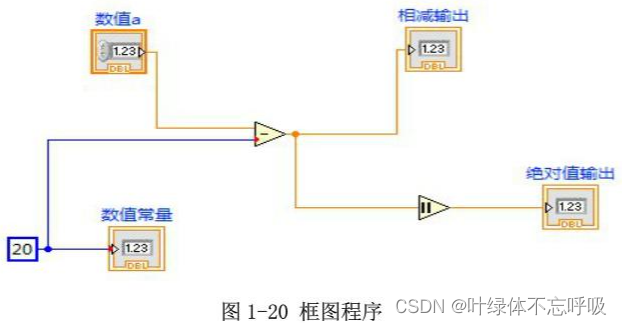

连线后的框图程序如图1-20所示。

运行程序
执行“连续运行”。改变输入控件a的值，与数值常量20相减后输出结果，并输出绝对值。

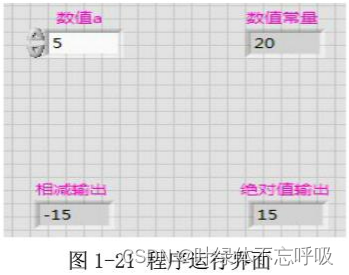

程序运行界面如图1-21所示。
