1.今天用ADS仿真发现加上SMA 插损就到了4db，但是直接用传输线就在1db以内

这个问题我目前想到的排查思路是换成IPEX，换成IPEX插损就变成2db

拿最新的7626去看看到上面是SMA-3G 小针

还是结合参考的demo PCB来看

2.用射频的ipex测试LNA

发现校准时总是没法校准到开路点，看来是线缆的问题

换成好的CCWS，和对应线缆，一下子就校准到了开路点

3.实际使用的线缆折旧问题

下面我测试wifi经常用的线缆

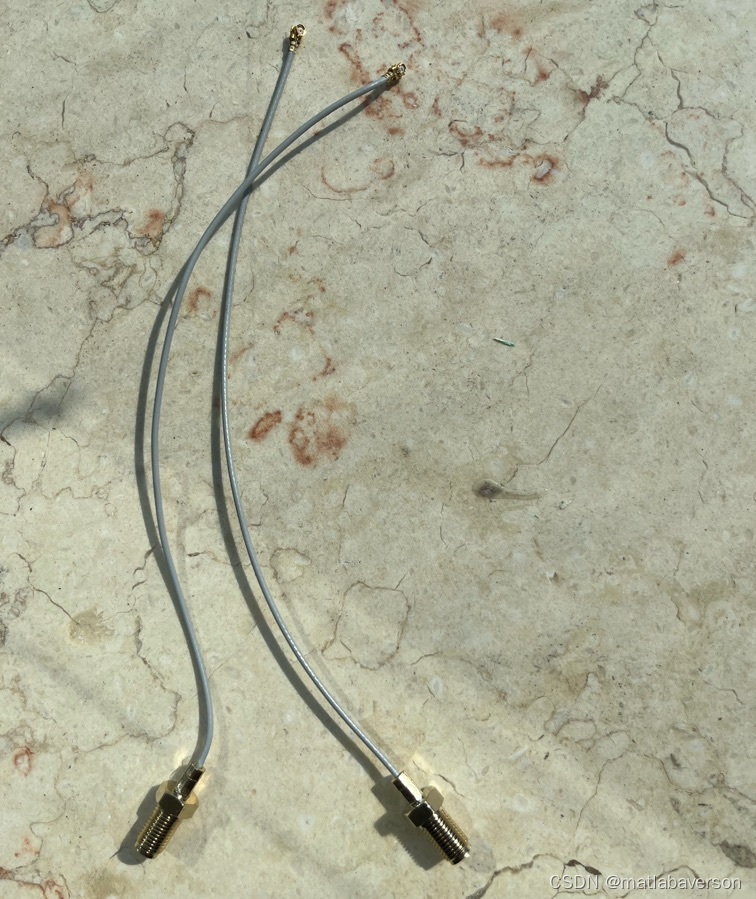

下图直的线缆就是新的，弯的的线缆就是旧的

用旧的线缆用功率计跑线损，6g比之前大了一个db

2g 5g和之前差不多，从上面看，后续2-5g 线缆没有出现破损问题可以不更换

6g测试需要每次校准线损
