NA触摸屏画面切换

实验时间：2023/3/22

实验器材：Sysmac Studio软件

实验目的：NA触摸屏实现画面切换

实验概述

画面的切换原理主要有两种，一种是通过ShowPage事件，另外一种是通过更改_HMI_CurrentPageIndex和_HMI_CurrentPage。_HMI_CurrentPageIndex是设置当前画面的编号，_HMI_CurrentPage是设置当前画面的名字。

本次实验通过三种方式切换画面：

通过按钮切换到指定画面，该方法需要将按钮的click事件修改为ShowPage；
通过下拉框选择要切换的画面，也可以通过“上一页”和“下一页”按钮切换当前画面，该方法是通过修改全局变量_HMI_CurrentPageIndex画面索引值实现切换到指定画面；
通过PLC里的INT变量切换画面，该方法原理和第二种方法相同；

注：如果在屏中同时使用了方法2和3时，切换画面后要修改PLC里用于切换画面的INT变量与_HMI_CurrentPageIndex相等；

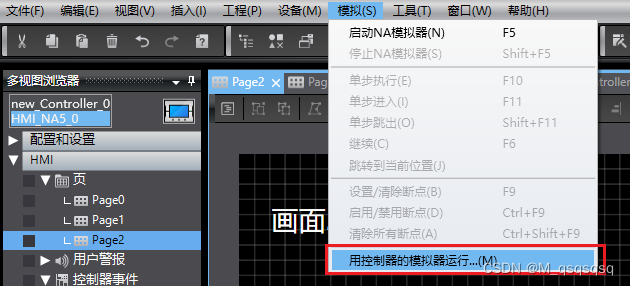

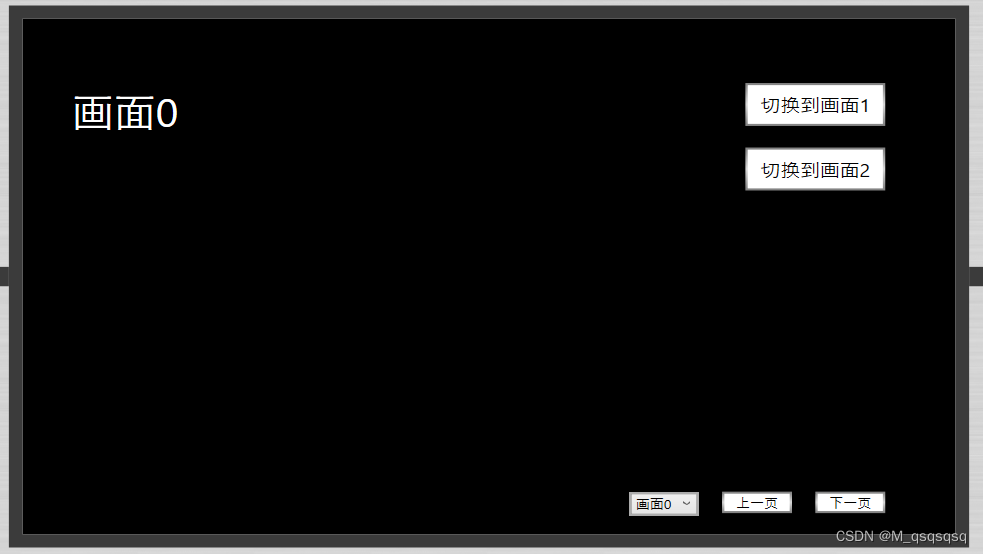

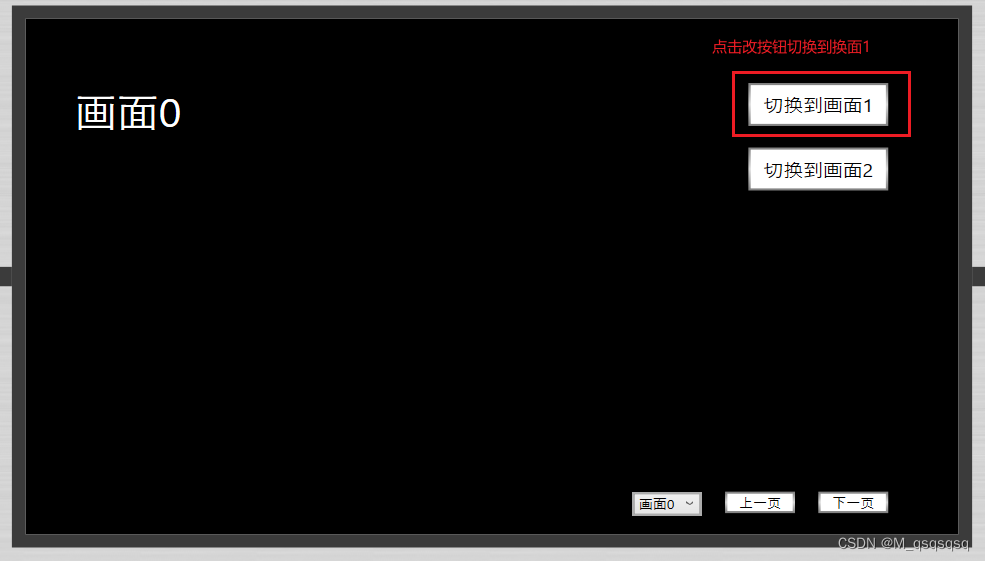

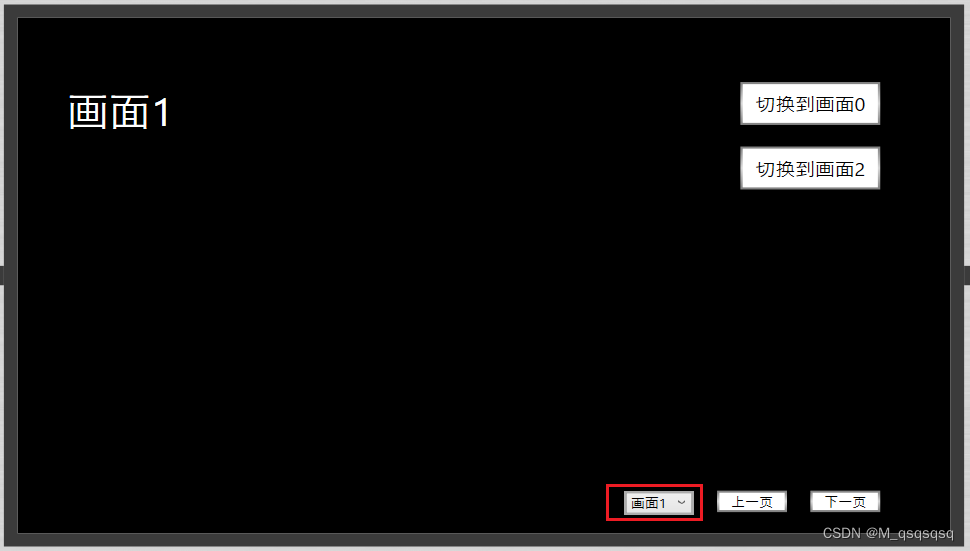

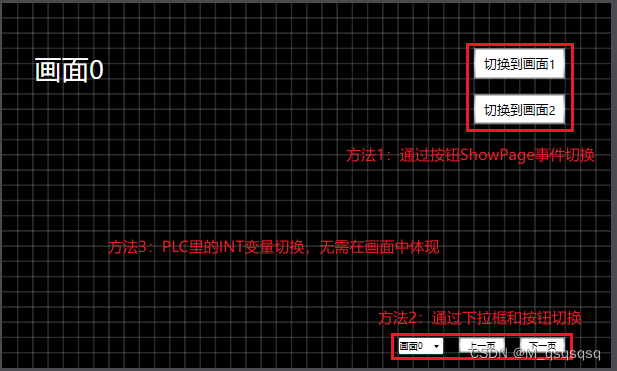

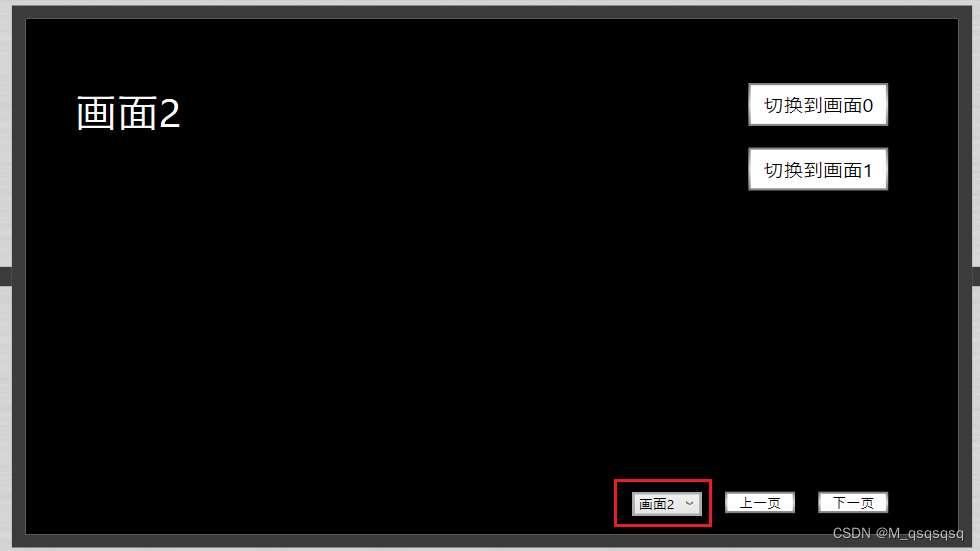

本次实验共创建了三个画面，画面0、画面1、画面2用于切换。

在这里插入图片描述

控件设置

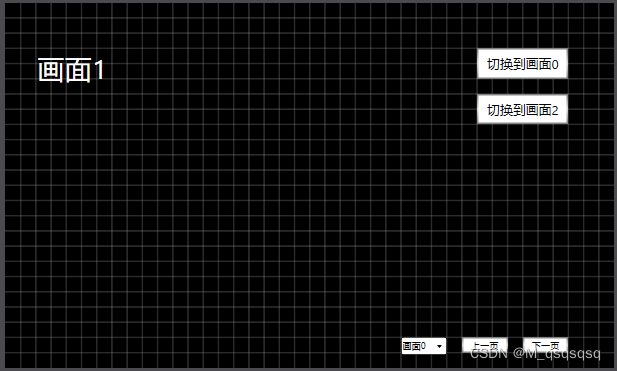

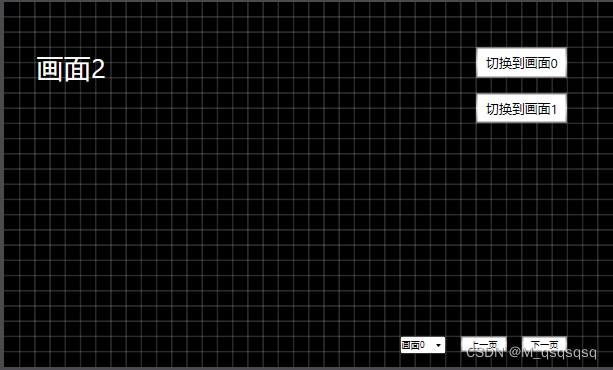

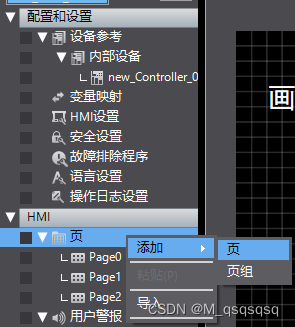

首先创建三个画面分别为Page0、Page1、Page2，如图：

在这里插入图片描述

1. 通过按钮的ShowPage事件切换画面

在Page0下添加"切换到画面1"按钮，工具箱–按钮下添加一个按钮，修改按钮的名字为“切换到画面1”

在这里插入图片描述

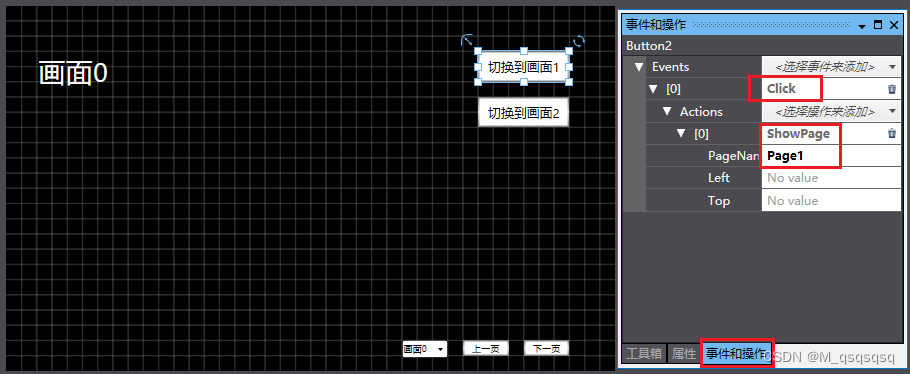

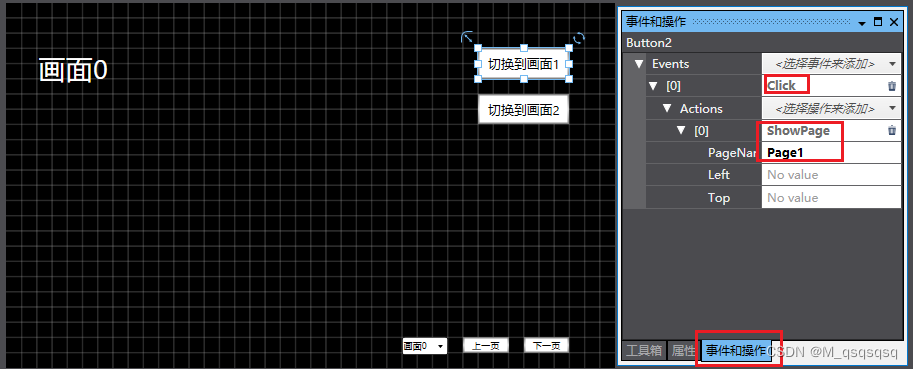

设置"切换到画面1"按钮的事件，触发方式为“Click”，对应的事件为“ShowPage”，指定切换的画面为“Page1”

在这里插入图片描述

在Page0下添加"切换到画面2"按钮，设置方法同上。在画面1和画面2中的两个切换按钮的设置也与上面相同。

2. 通过PLC的INT变量切换画面

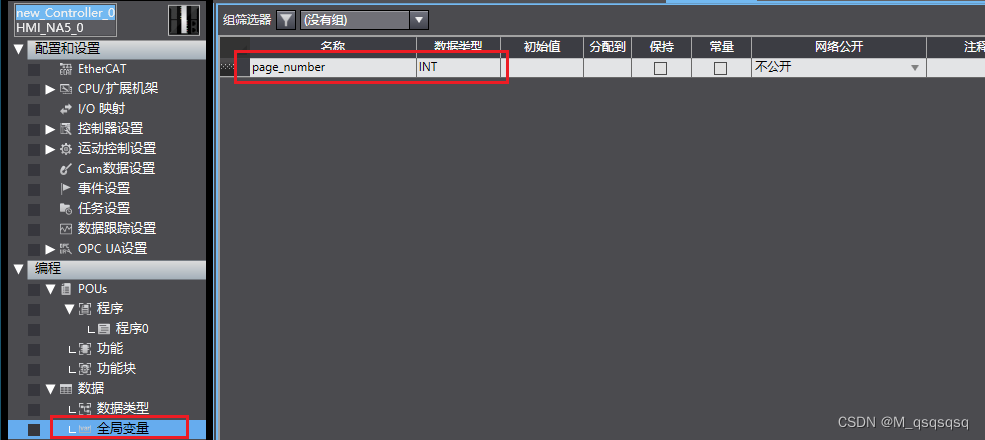

首先在PLC工程中创建一个名为page_number的全局变量，数据类型为INT，用于切换画面

在这里插入图片描述

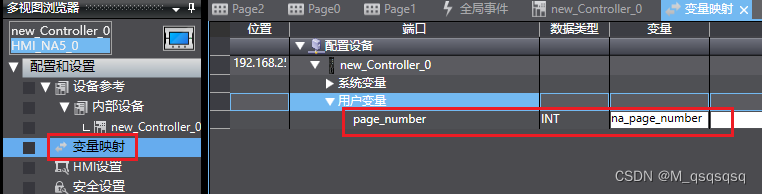

将PLC中的page_number变量映射到NA中，命名为na_page_number

在这里插入图片描述

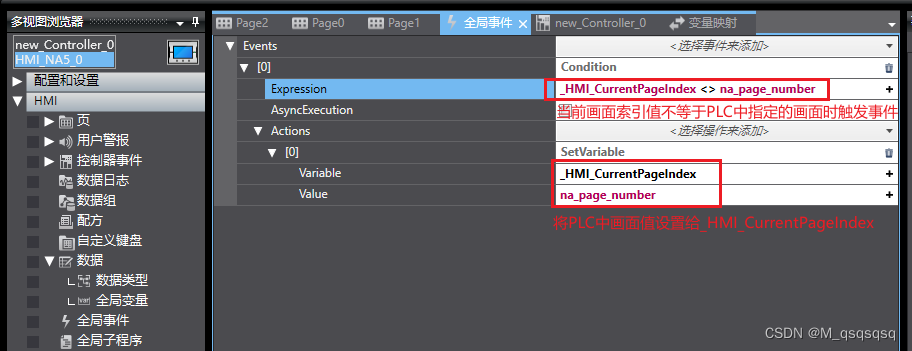

增加全局事件用于监视当PLC中的page_number发生变化时改变_HMI_CurrentPageIndex的值从而切换画面，该事件的触发条件为_HMI_CurrentPageIndex和na_page_number是否相等，如果不等的话将na_page_number值赋给_HMI_CurrentPageIndex

在这里插入图片描述

3. 通过下拉框和“上一页”、“下一页”按钮切换画面

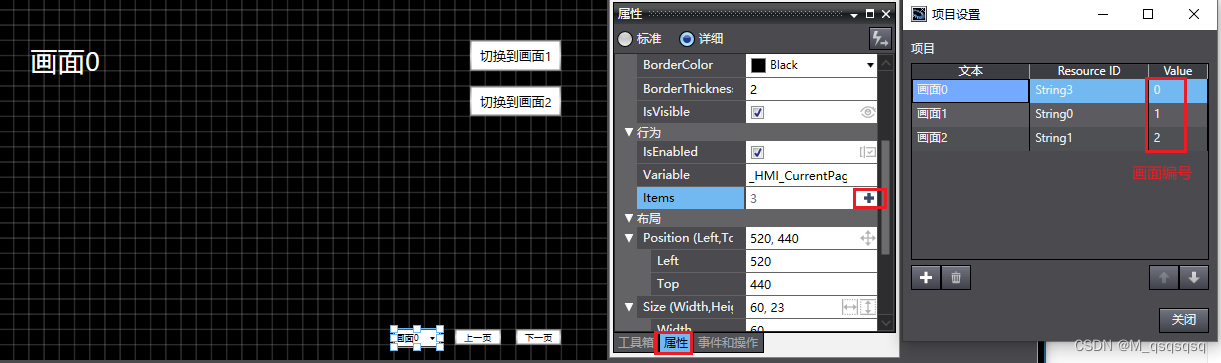

在Page0下添加下拉框，添加对应的Item，Item的value设置为画面编号（第一个画面为0）

在这里插入图片描述

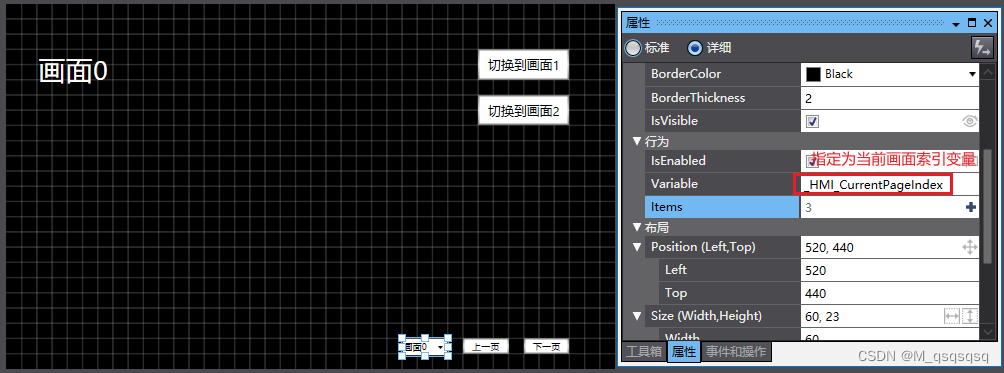

下拉框对应的变量设置为_HMI_CurrentPageIndex

在这里插入图片描述

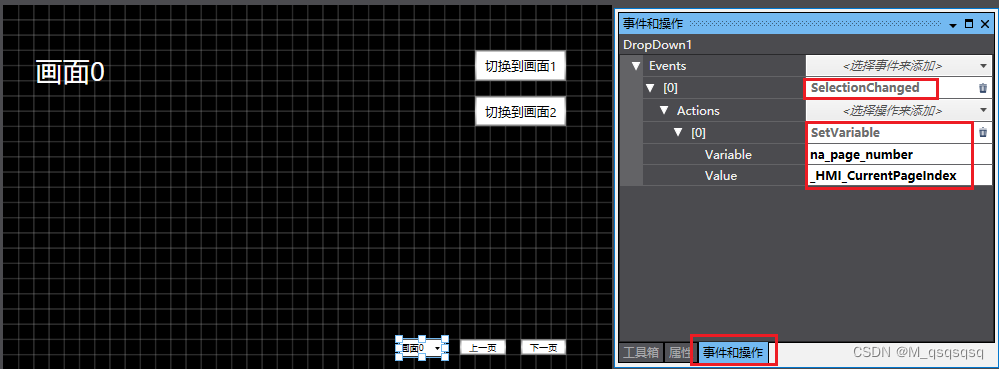

设置下拉框SetVariable事件，当下拉框的当前选项变化时，将na_page_number变量的值修改为_HMI_CurrentPageIndex，目的是为了保持PLC里用于修改当前画面的page_number变量值和当前实际显示画面的索引值保持一致。

在这里插入图片描述

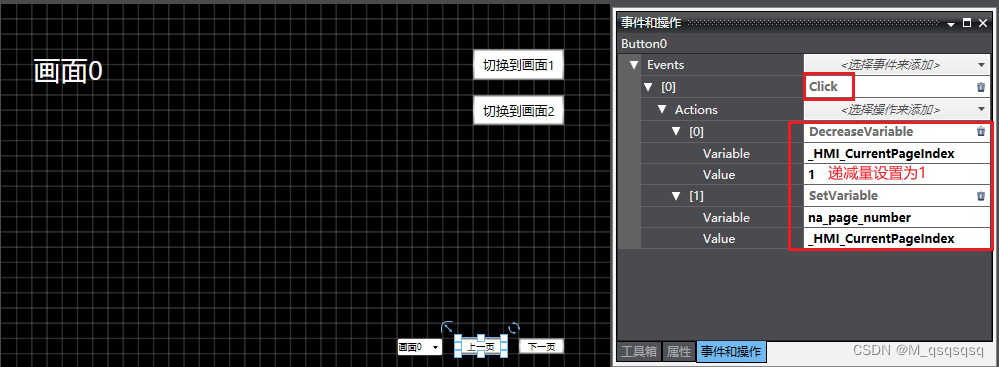

在Page0下添“上一页”按钮，增加两个按钮事件分别为DecreaseVarible和SetVariable。DecreaseVarible事件用于将_HMI_CurrentPageIndex值减1，实现“上一页”的效果。SetVariable事件目的是为了保持PLC里用于修改当前画面的page_number变量值和当前实际显示画面的索引值保持一致。

在这里插入图片描述

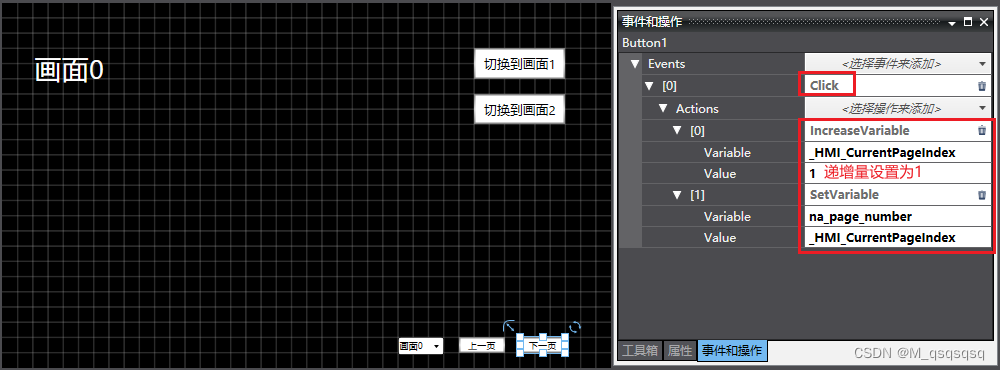

在Page0下添“下一页”按钮，也增加两个按钮事件分别为DecreaseVarible和SetVariable。DecreaseVarible事件用于将_HMI_CurrentPageIndex值加1，实现“下一页”的效果。SetVariable事件目的是为了保持PLC里用于修改当前画面的page_number变量值和当前实际显示画面的索引值保持一致。

在这里插入图片描述
