PWM文件

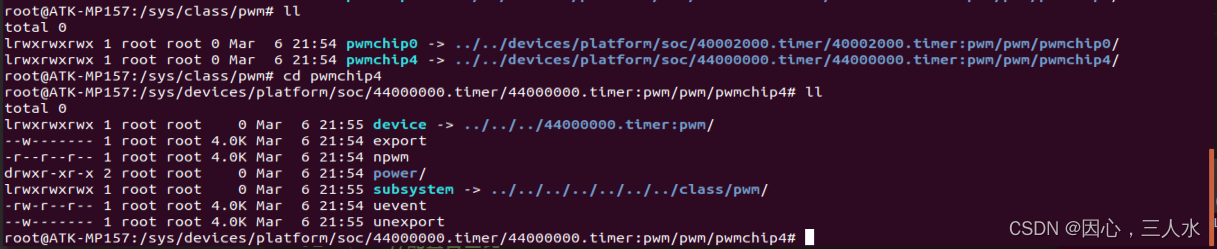

在/sys/class/pwm目录下，存放了PWM的文件。

         pwmchip0和pwmchip4目录对应了MP157 SoC的2个PWM控制器，pwmchip0对应的是MP157的TIM4，而pwmchip4对应的则是TIM1，并且STM32MP157只提供了一个PWM通道（PA10--TIM1_CH3）。TIM4_CH2用作LCD背光控制。

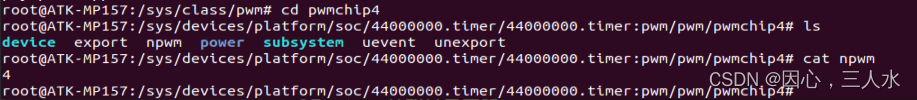

        npwm：只读文件，读取该文件可以得知该PWM控制器下共有几路PWM输出。

cat npwm

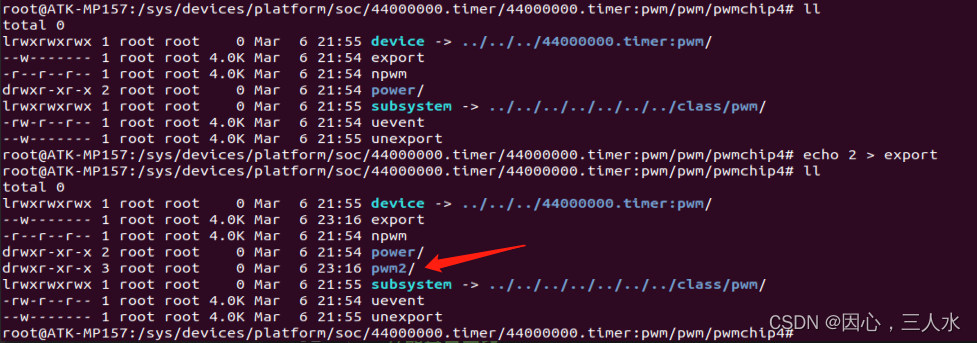

 export：在使用PWM之前，需要将其导出，通过export属性进行导出。

echo 2 > export

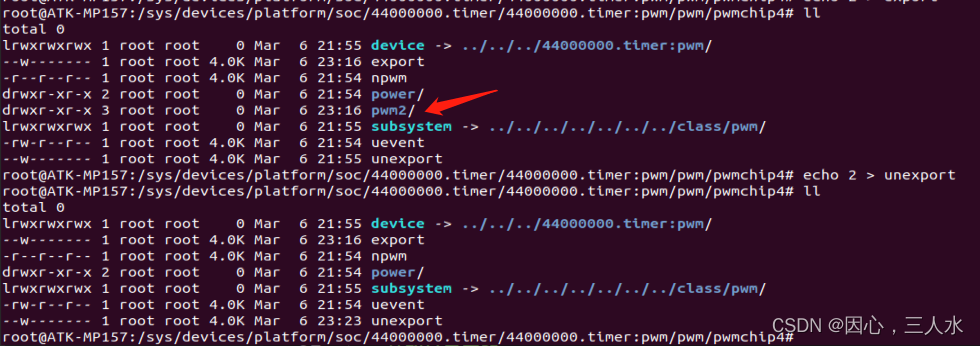

 unexport：将导出的PWM通道删除。

echo 2 > unexport

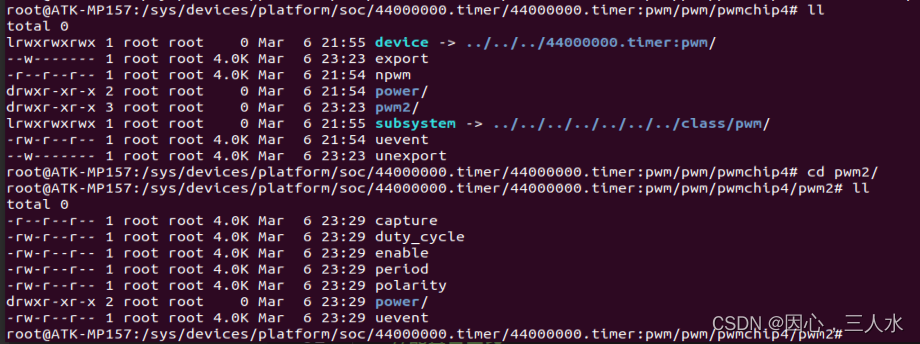

指令操作PWM

period：用于配置PWM周期，可读可写；写入一个字符串数字值，以ns（纳秒）为单位。最小值为5000。

echo 1000000 > period	#设置1ms的周期

duty_cycle：用于配置PWM的占空比，可读可写；写入一个字符串数字值，是以ns为单位。

echo 500000 > duty_cycle	#设置0.5ms的占空比

 polarity：用于设置极性，可读可写，可写入的值： "normal"：普通； "inversed"：反转。

echo normal > polarity		#设置普通极性

         enable：可读可写，写入"0"表示禁止PWM；写入"1"表示使能PWM。读取该文件获取PWM当前是禁止还是使能状态。通常配置好PWM之后，再使能PWM。

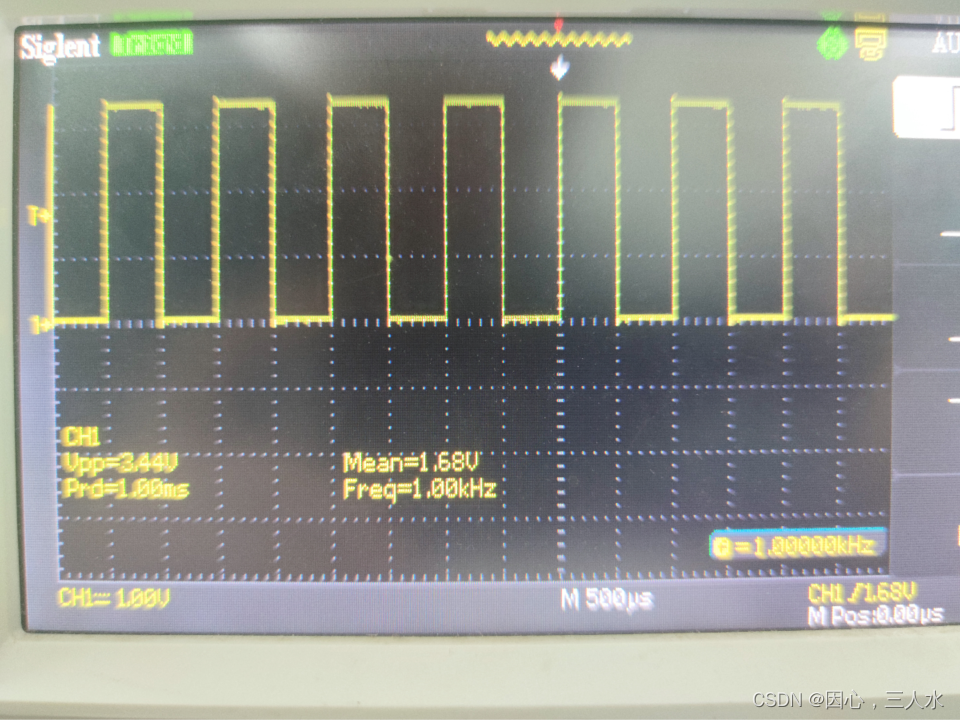

echo 1 > enable		#使能PWM

程序操作PWM

程序说明

./xxx 参数1 参数2

参数1：周期，以us为单位，最小值为5。

参数2：占空比，百分比。

        0~100：占空比的百分比。

程序代码

3_PWM_1.c

/*PWM控制
*/
#include
#include
#include
#include
#include
#include //./xxx 周期 占空比（百分比）static char PWM_path[] = "/sys/class/pwm/pwmchip4/pwm2";
static char PWM_export_path[] = "/sys/class/pwm/pwmchip4/export";
static char PWM_period_path[] = "/sys/class/pwm/pwmchip4/pwm2/period";
static char PWM_duty_cycle_path[] = "/sys/class/pwm/pwmchip4/pwm2/duty_cycle";
static char PWM_polarity_path[] = "/sys/class/pwm/pwmchip4/pwm2/polarity";
static char PWM_enable_path[] = "/sys/class/pwm/pwmchip4/pwm2/enable";int main(int argc, char *argv[])
{//检查参数个数if (argc != 3){printf("%s文件的参数个数错误！\n", argv[0]);return -1;}//检查参数char *endptr;//检查参数1是否为纯数字strtol(argv[1], &endptr, 10);if ((endptr == argv[1]) || ((!isspace(*endptr)) && (*endptr != '\0'))){perror("参数错误！\n");return -1;}endptr = NULL;//检查参数2是否为纯数字strtol(argv[2], &endptr, 10);if ((endptr == argv[2]) || ((!isspace(*endptr)) && (*endptr != '\0'))){perror("参数错误！\n");return -1;}//检查参数1的取值范围：>=5int ZhouQi = atol(argv[1]);if (ZhouQi < 5){perror("参数错误！\n");return -1;}//检查参数2的取值范围：0-100int ZhanKongBi = atol(argv[2]);if (ZhanKongBi < 0 || ZhanKongBi > 100){perror("参数错误！\n");return -1;}//检查PWM是否导出int fd;if (access(PWM_path, F_OK)){if (0 > (fd = open(PWM_export_path, O_WRONLY))){perror("文件打开错误！\n");return -1;}if (strlen("2") != (write(fd, "2", strlen("2")))){perror("PWM文件导出错误！\n");return -1;}close(fd);}//配置周期if (0 > (fd = open(PWM_period_path, O_WRONLY))){perror("period文件打开错误！\n");return -1;}char str[100];sprintf(str, "%d", ZhouQi * 1000);if (strlen(str) != write(fd, str, strlen(str))){perror("配置周期错误！\n");return -1;}close(fd);//配置占空比if (0 > (fd = open(PWM_duty_cycle_path, O_WRONLY))){perror("duty_cycle文件打开错误！\n");return -1;}sprintf(str, "%d", ZhouQi * 10 * ZhanKongBi );if (strlen(str) != write(fd, str, strlen(str))){perror("配置占空比错误！\n");return -1;}close(fd);//配置极性if (0 > (fd = open(PWM_polarity_path, O_WRONLY))){perror("polarity文件打开错误！\n");return -1;}if (strlen("normal") != write(fd, "normal", strlen("normal"))){perror("配置极性错误！\n");return -1;}close(fd);//使能if (0 > (fd = open(PWM_enable_path, O_WRONLY))){perror("enable文件打开错误！\n");return -1;}if (strlen("1") != write(fd, "1", strlen("1"))){perror("使能错误！\n");return -1;}close(fd);return 0;
}

启动交叉编译工具

source /opt/st/stm32mp1/3.1-snapshot/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi

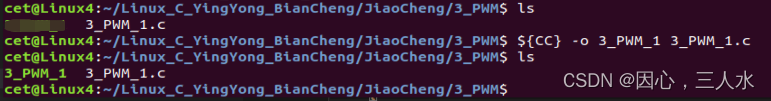

编译

${CC} -o 3_PWM_1 3_PWM_1.c

拷贝到开发板

scp 3_PWM_1 root@10.3.22.219:/home/root/Linux_C_YingYong_BianCheng/JiaoCheng/3_PWM/

测试

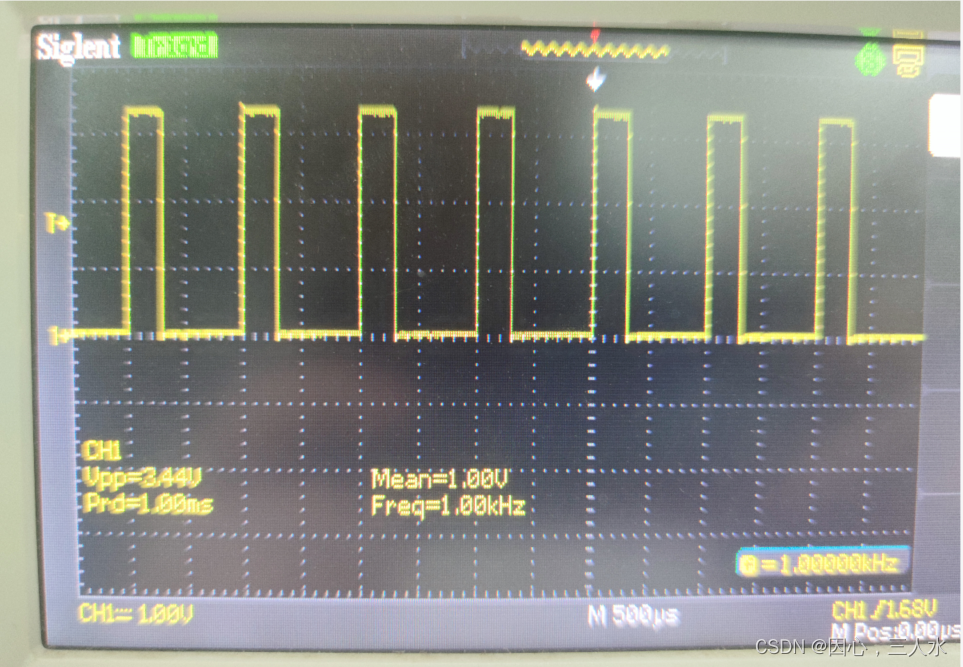

输出周期为1ms，占空比为30%的PWM。

./3_PWM_1 1000 30
