Modbus转profinet网关连接Smart PLC与ABB变频器实现Modbus通信
创始人
2024-05-29 13:23:13
0次

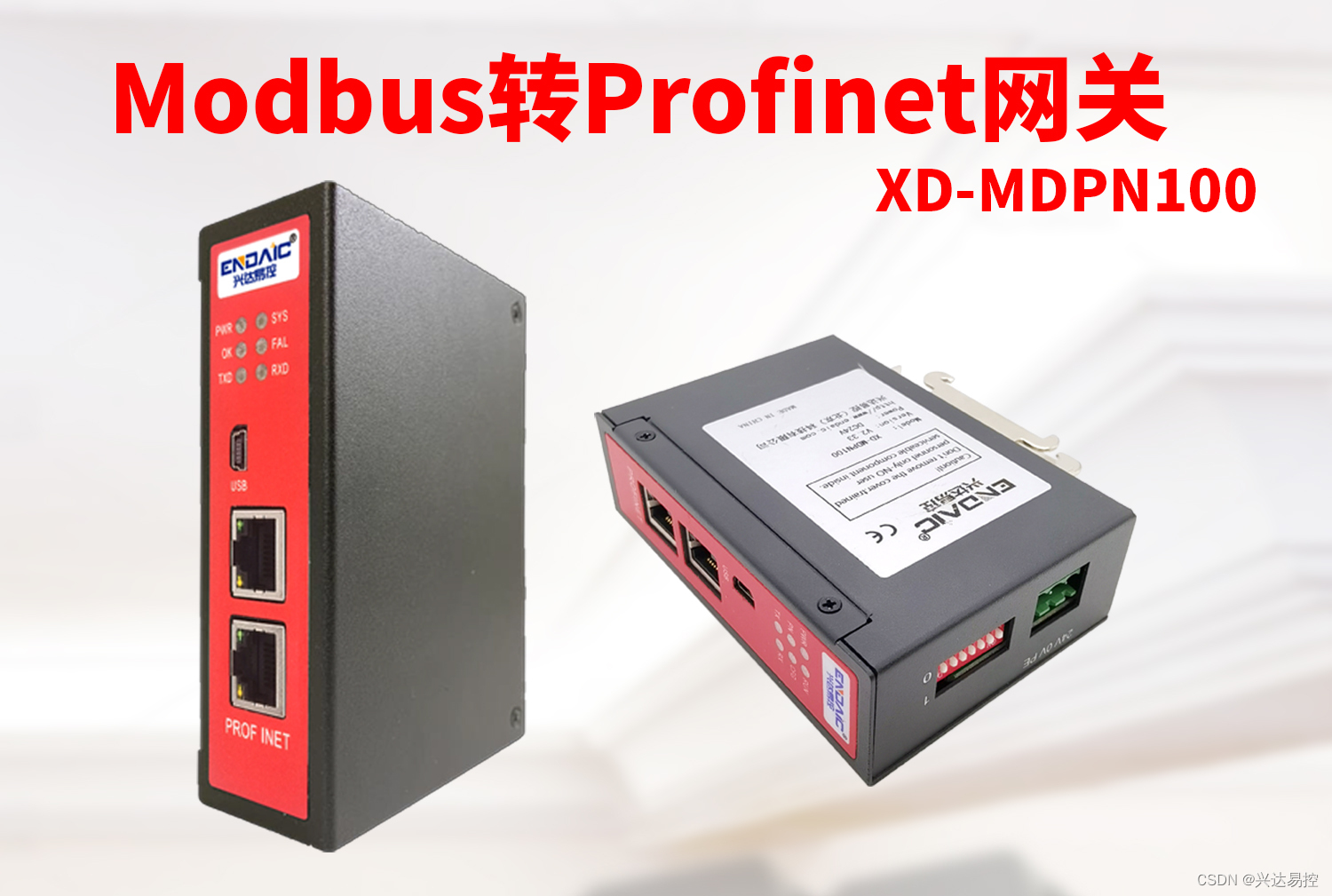

本案例讲述了modbus转profinet网关，在系统改造中把ABB变频器接入到Smart PLC的Profinet总线上，PLC不用编程实现Profinet转modbus的协议互转，并且SmartPLC485口连接触摸屏采集数据，完成对变频器读写控制

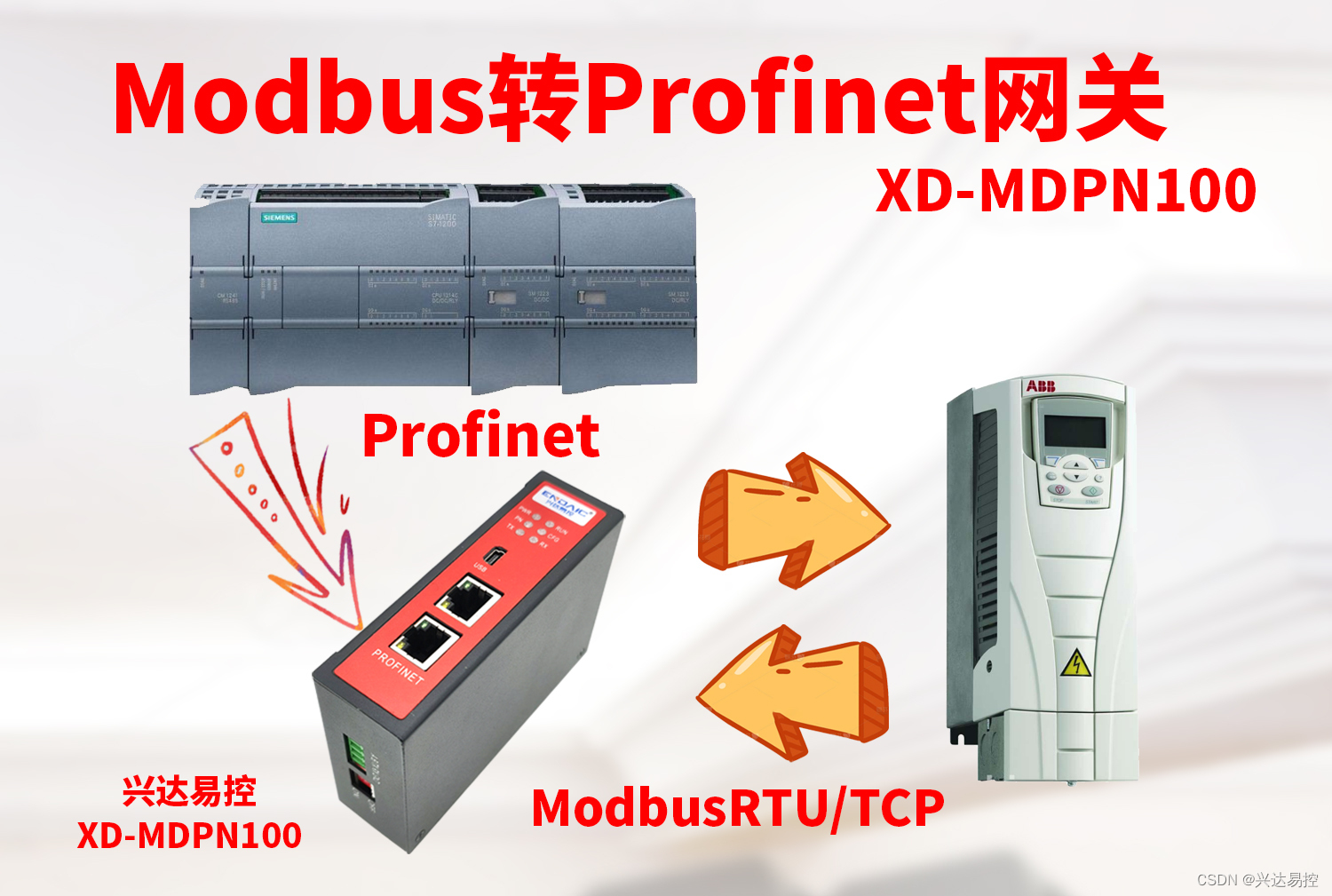

网络拓展图如下图所示：
下面就是Smart PLC无需编程连接modbus转profinet网关的案例配置

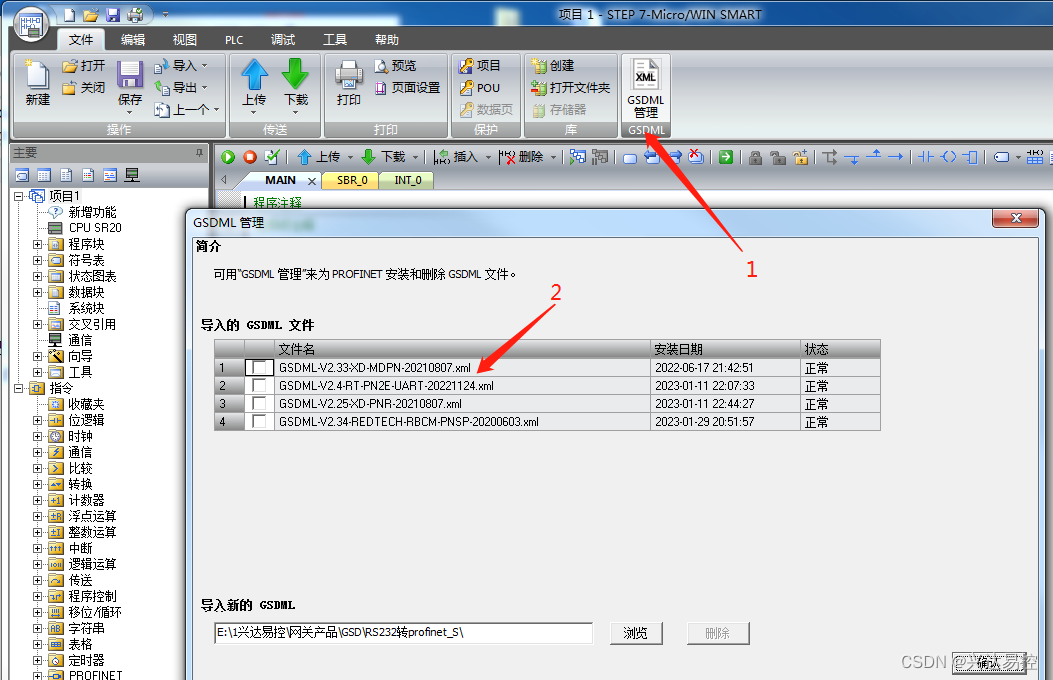

打开smart200plc编程软件，安装兴达易控免费提供的GSD文件

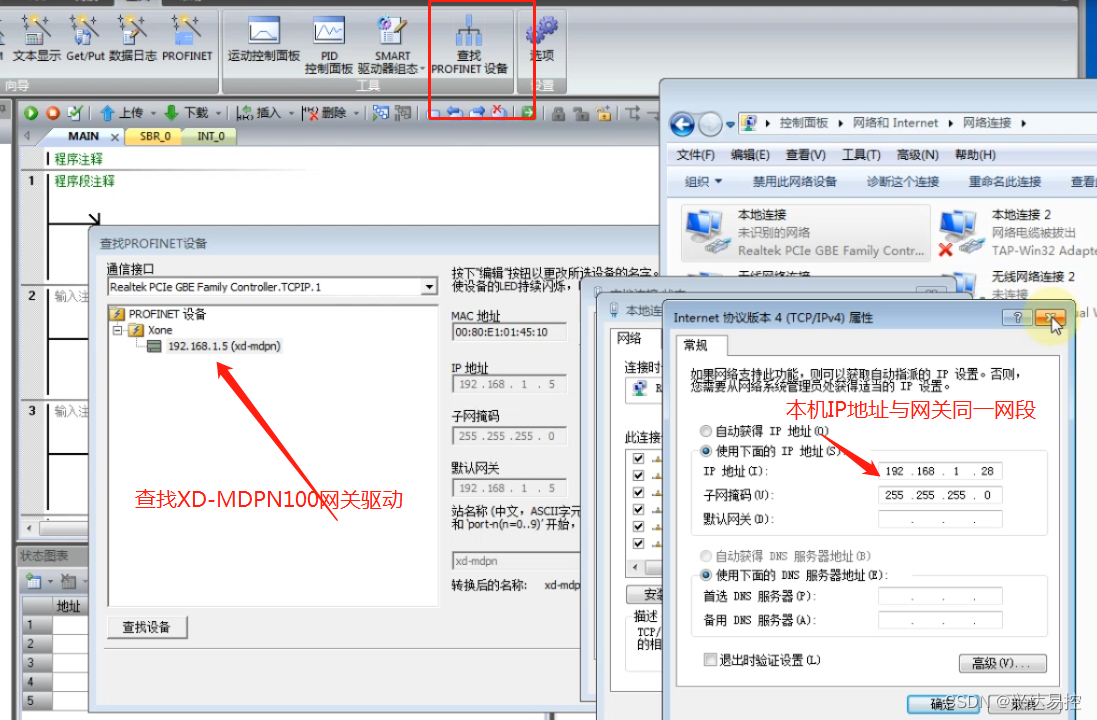

查找modbus转Profinet网关设备，本机IP地址与网关在同一网段

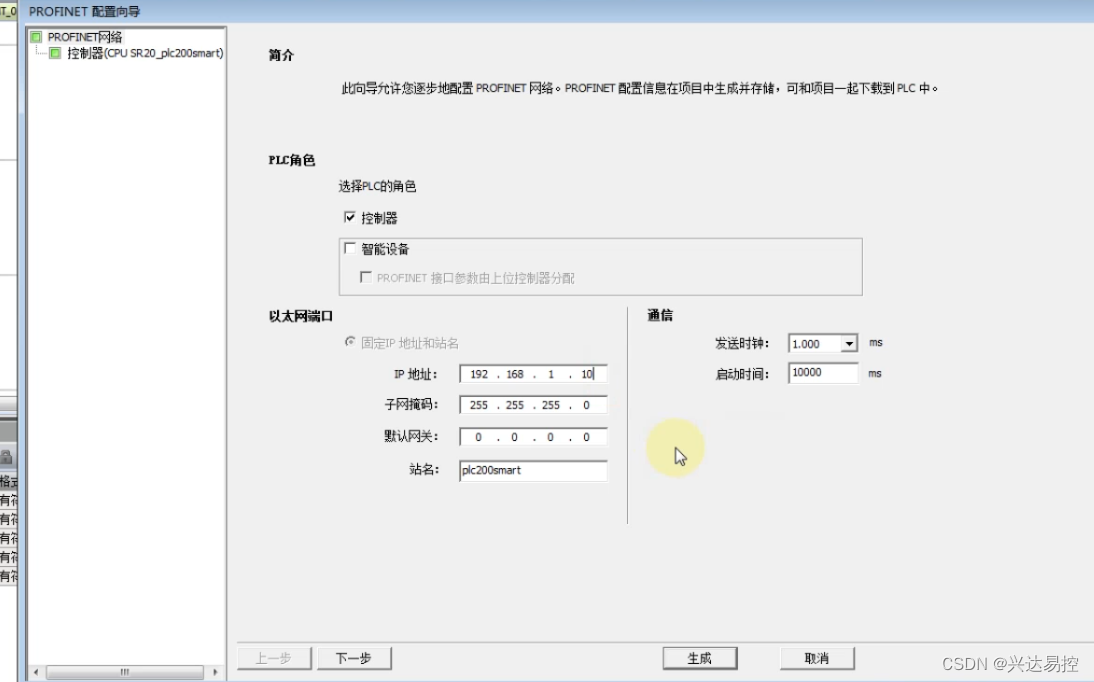

配置控制器即PLC的IP地址
配置网关IP及设备名称，与在Profinet搜索到的设备保持一致
在设备目录下出现XD-MDPN驱动文件

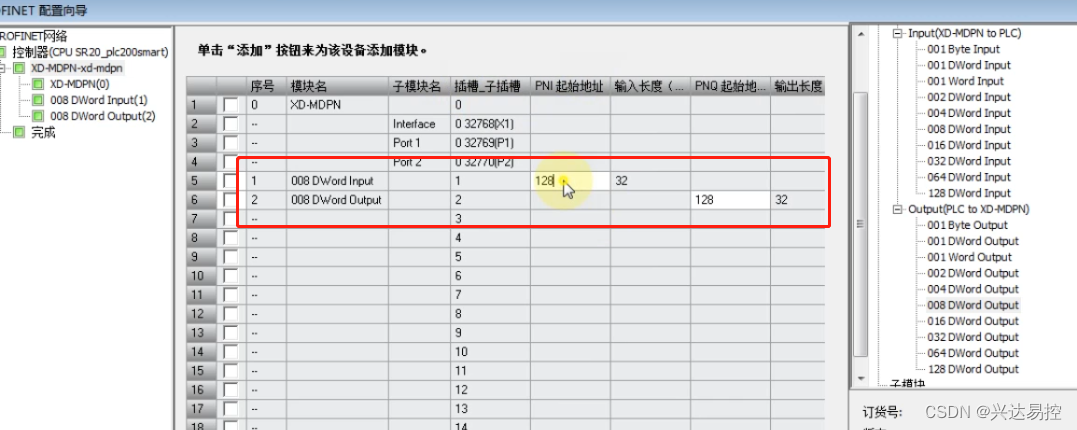

给网关分配读写长度，把modbus转profinet网关下载到Smart PLC

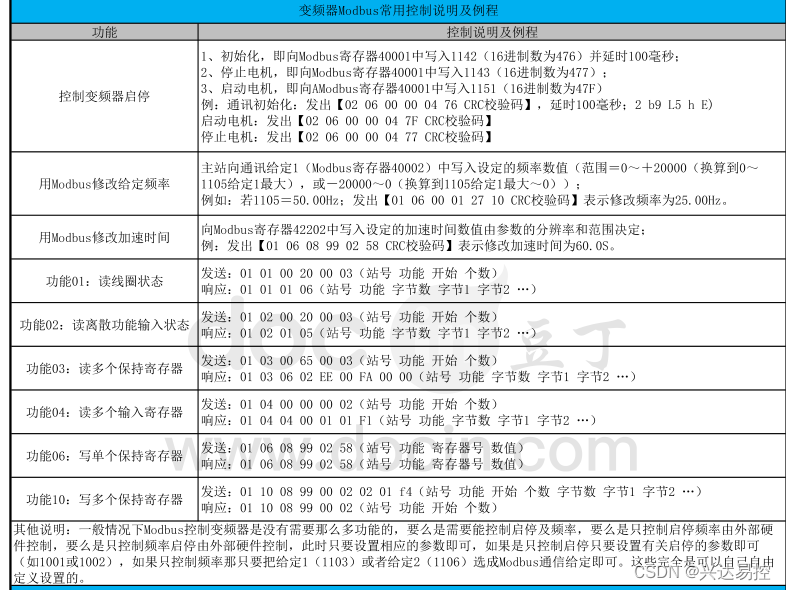

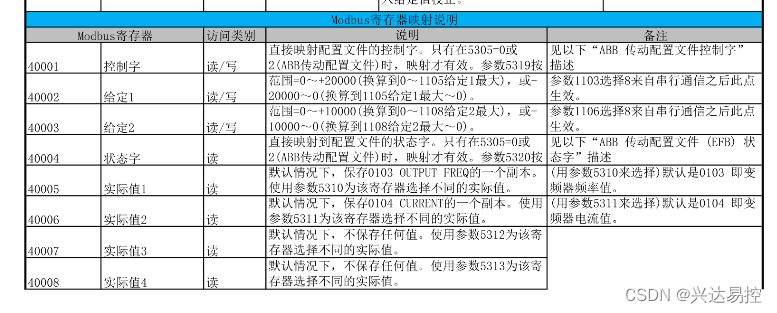

打开ABB510变频器通信手册

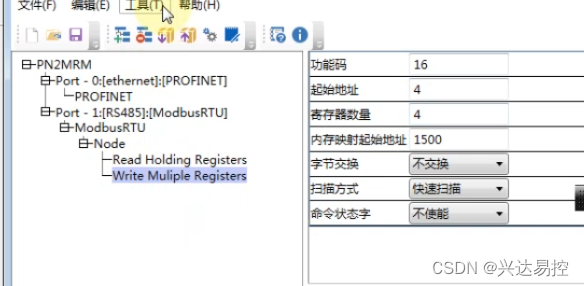

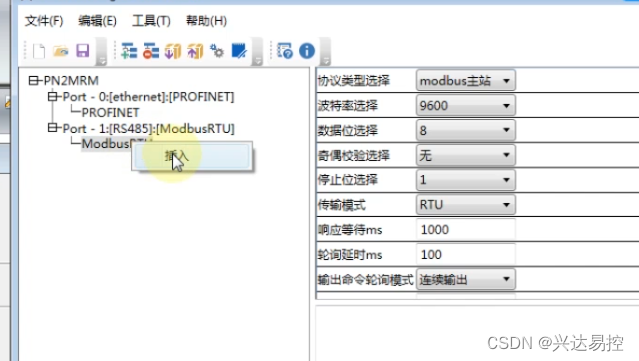

打开modbus转profinet网关配置软件，配置网关modbus主站通信参数，与变频器参数匹配
下载参数到modbus转profinet网关在smart编程软件进行读写测试

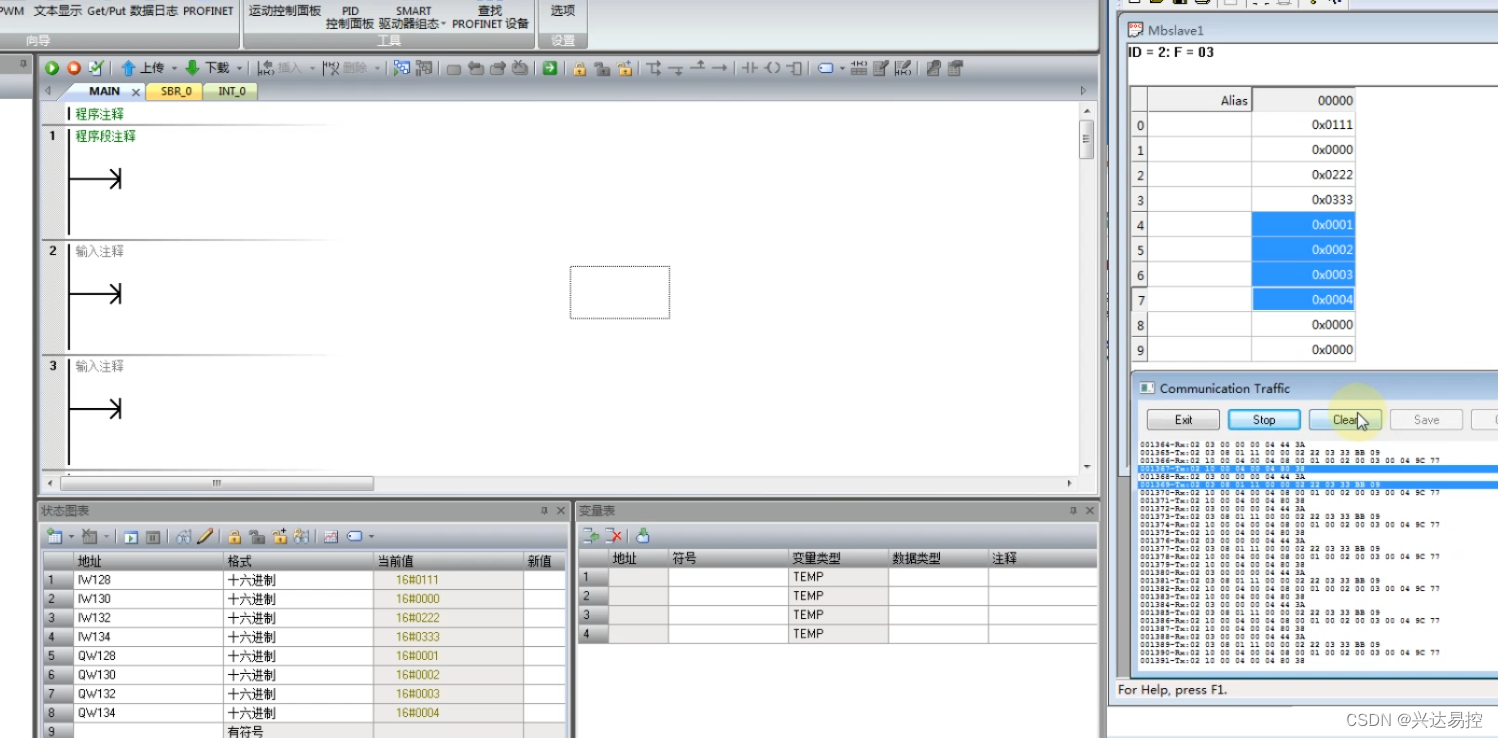

用slave模拟变频器从站读写测试，数据读取成功

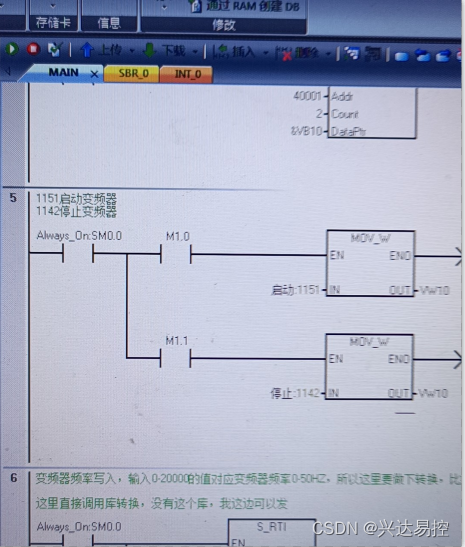

打开smart程序并监控变频器地址，在触摸屏作为采集显示

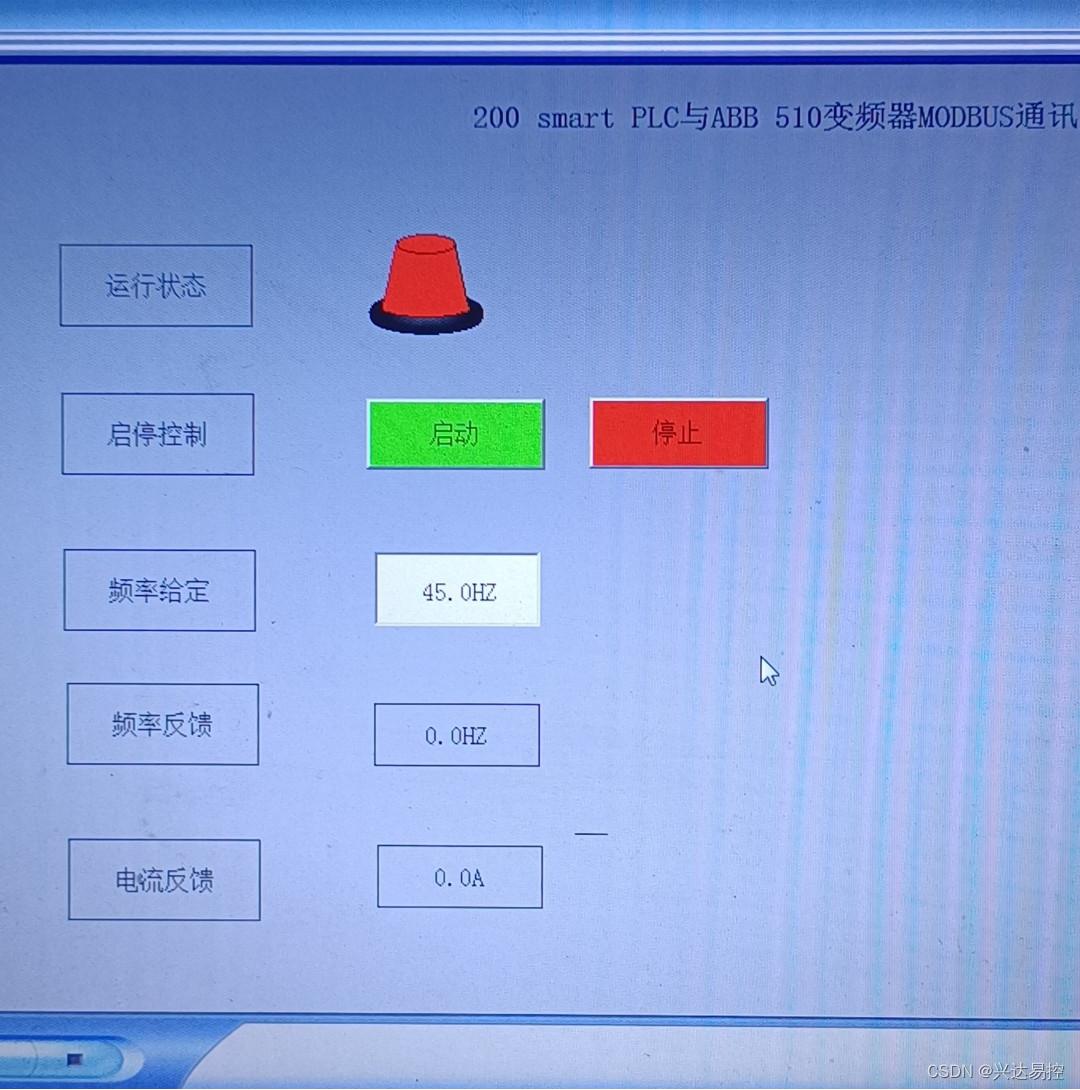

打开触摸屏对SmartPLC数据监控
Smart PLC连接modbus转profinet网关实现PLC无需编程，可把变频器modbus地址的数据放到PLC输入区（IW）；输出区（QW）希望能帮助到大家
