最近在使用Java开发一个二维码生成器。其中涉及到二维码码点、码眼睛、背景图、logo等绘制，都需要使用到Graphics2D，Graphics2D绘制图形就变成了必须会的储备知识，但是网上针对Graphics2D使用详解的不够细致，自己又翻阅官网从头学了一遍，下面我将分两篇将Graphics2D绘制简单图形到复杂图形的绘制全部实例代码记录下来，希望能帮到大家。

官网地址: https://docs.oracle.com/javase/tutorial/2d/geometry/primitives.html

生成二维码效果：https://blog.csdn.net/u011837804/article/details/129229973

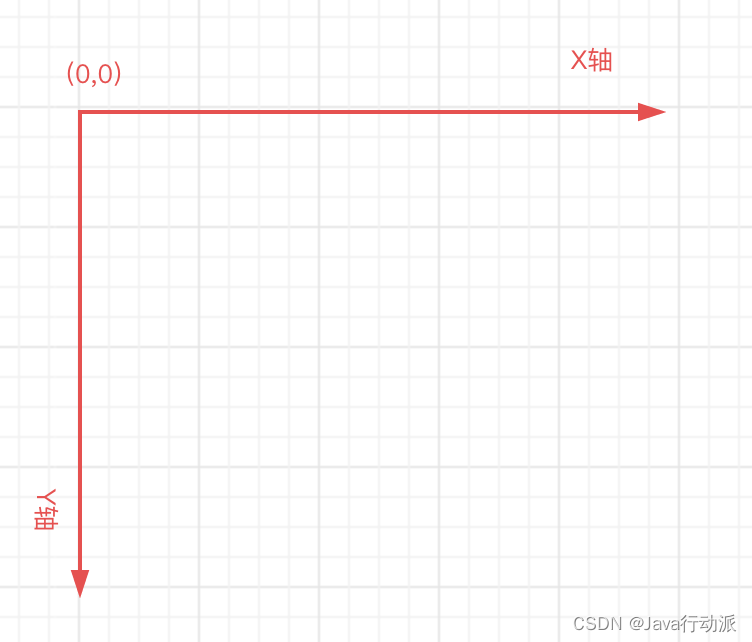

先说下绘制的基本要求：原点(0,0)坐标是在绘图区域的左上角

1、Point

Point代表图中的一个点，用（x,y）表示，创建方式如下

        // intPoint point = new Point(0, 0);// doublePoint2D point1 = new Point2D.Double(1D, 1D);// floatPoint2D point2 = new Point2D.Float(1.0F, 1.0F);

2、Line

该类 Line2D表示 (x, y) 坐标空间中的线段实现创建方式如下

        Line2D line2D = new Line2D.Double(0D, 0D, 100D, 100D);Line2D line2D1 = new Line2D.Float(0F, 0F, 100F, 100F);

创建一条线代码实例：

        public BufferedImage loadImage() {return new BufferedImage(300, 300, BufferedImage.TYPE_INT_ARGB);}    BufferedImage image = loadImage();Graphics2D graphics2D = image.createGraphics();graphics2D.setColor(Color.RED);//代表 从坐标  (1,1)   到  (100,100) 坐标画一条红线graphics2D.draw(new Line2D.Double(1, 1, 100, 100));graphics2D.dispose();image.flush();ImgUtil.write(image, new File(SAVE_FILE_PATH + "line.png"));

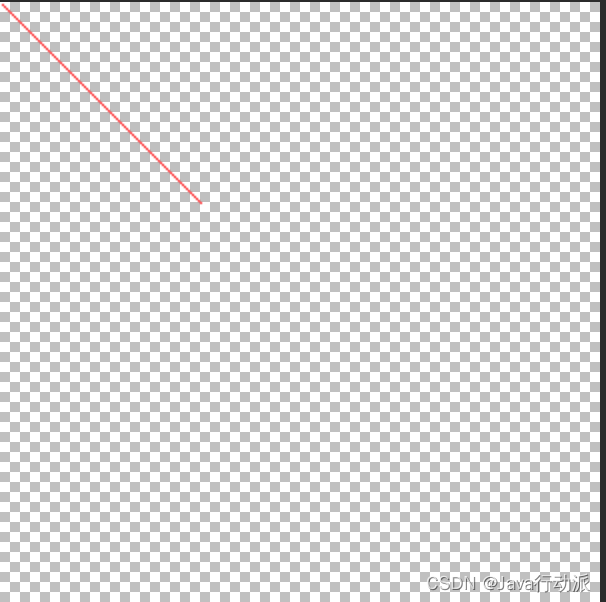

执行结果：

3、二次曲线段

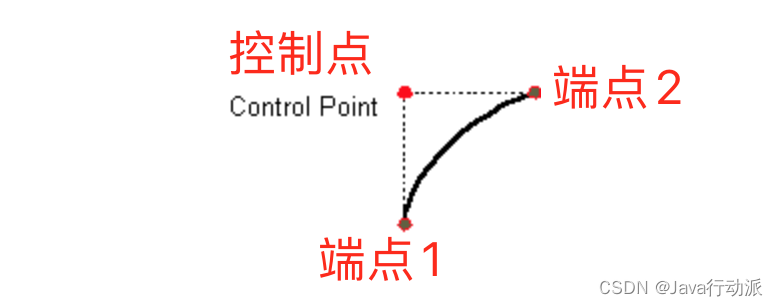

使QuadCurve2D能够创建二次参数曲线段。二次曲线由两个端点和一个控制点定义。

该类实现Shape接口。此类表示 (x, y) 坐标空间中的二次参数曲线段。和子类指定浮点和双精度QuadCurve2D.Float的QuadCurve2D.Double二次曲线。

有几种setCurve方法用于指定曲线的两个端点和一个控制点，其坐标可以通过其他点的坐标和使用给定的数组直接定义。

一种非常有用的方法 ，setCurve(QuadCurve2D)将具有相同端点和控制点的二次曲线设置为提供的曲线

代码：

        BufferedImage image = loadImage();Graphics2D graphics2D = image.createGraphics();graphics2D.setColor(Color.RED);// 创建新的 QuadCurve2D.FloatQuadCurve2D q = new QuadCurve2D.Float();//使用设置的坐标绘制 QuadCurve2D.Floatdouble x1 = 10; //起点X坐标double y1 = 10; //起点Y轴坐标double ctrlx = 10; //控制点x坐标double ctrly = 60; //控制点y坐标double x2 = 100;     //终点x坐标double y2 = 10;     //终点y坐标q.setCurve(x1, y1, ctrlx, ctrly, x2, y2);graphics2D.draw(q);graphics2D.dispose();image.flush();ImgUtil.write(image, new File(SAVE_FILE_PATH + "Curve.png"));

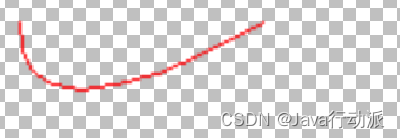

实现效果：

4、三次曲线段

该类 CubicCurve2D实现 Shape接口。表示 (x, y) 坐标空间中的三次参数化曲线段。CubicCurve2D.Float和CubicCurve2D.Double子类指定浮点和双精度的三次曲线。

代码：

        BufferedImage image = loadImage();Graphics2D graphics2D = image.createGraphics();graphics2D.setColor(Color.RED);// 创建新的 CubicCurve2D.DoubleCubicCurve2D c = new CubicCurve2D.Double();// 使用设置的坐标绘制 CubicCurve2D.Doublec.setCurve(10, 40, 30,5, 60, 40, 100, 30);graphics2D.draw(c);graphics2D.dispose();image.flush();ImgUtil.write(image, new File(SAVE_FILE_PATH + "Curve2.png"));

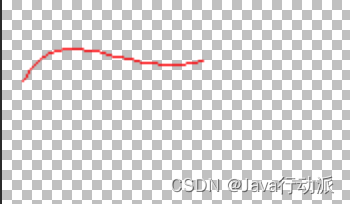

效果：

5、长方形

绘制长方形使用Rectangle2D绘制，该类扩展了类RectangularShape，RectangularShape实现了Shape接口并添加了一些自己的方法。

        BufferedImage image = loadImage();Graphics2D graphics2D = image.createGraphics();graphics2D.setColor(Color.RED);// 绘制 Rectangle2D.Doubleint x = 10;//矩形起始坐标x  从左上角int y = 10;//矩形起始坐标y  从左上角int rectWidth = 100; //矩形宽int rectHeight = 50; //矩形高度graphics2D.draw(new Rectangle2D.Double(x, y,rectWidth,rectHeight));graphics2D.dispose();image.flush();ImgUtil.write(image, new File(SAVE_FILE_PATH + "Rectangle.png"));

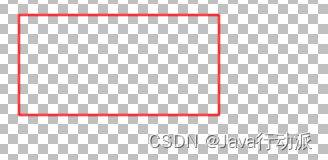

效果：

6、圆角矩形

通过RoundRectangle2D实现圆角矩形绘制，也继承至RectangularShape

        BufferedImage image = loadImage();Graphics2D graphics2D = image.createGraphics();graphics2D.setColor(Color.RED);int x = 10;//矩形起始坐标x  从左上角int y = 10;//矩形起始坐标y  从左上角int rectWidth = 100; //矩形宽int rectHeight = 50; //矩形高度double arcw = 10; //角弧宽度double arch = 10; //角弧高度graphics2D.draw(new RoundRectangle2D.Double(x, y,rectWidth,rectHeight, arcw, arch));graphics2D.dispose();image.flush();ImgUtil.write(image, new File(SAVE_FILE_PATH + "RoundRectangle2D.png"));

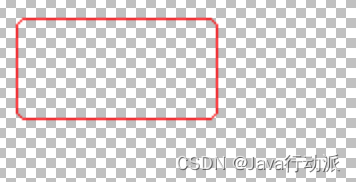

效果：

7、椭圆、圆

绘制椭圆、圆由Ellipse2D类实现

        BufferedImage image = loadImage();Graphics2D graphics2D = image.createGraphics();graphics2D.setColor(Color.RED);int x = 1;//矩形起始坐标x  左上角点int y = 1;//矩形起始坐标y  左上角点//宽度和高度 相等则是画原型int rectWidth = 100; //椭圆宽度int rectHeight = 100; //椭圆高度// 绘制圆graphics2D.draw(new Ellipse2D.Double(x, y,rectWidth,rectHeight));// 绘制椭圆graphics2D.draw(new Ellipse2D.Double(x + 150, y + 150,rectWidth,rectHeight / 2));graphics2D.dispose();image.flush();ImgUtil.write(image, new File(SAVE_FILE_PATH + "Ellipse2D.png"));

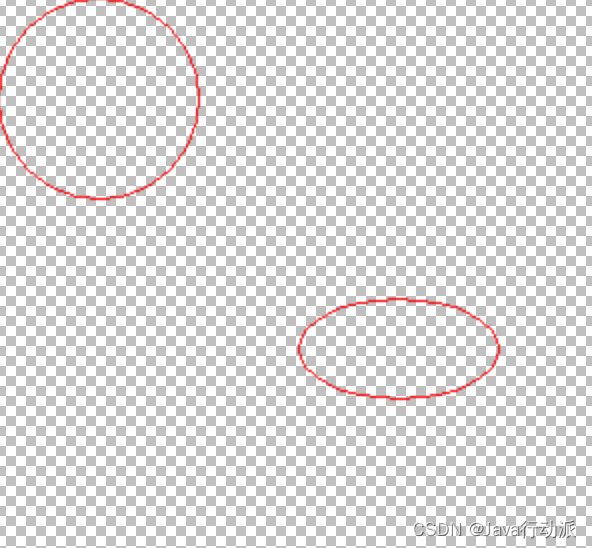

效果：

8、圆弧、闭合圆弧、扇形

通过Arc2D类绘制实现圆弧、闭合圆弧、扇形

实例：

        BufferedImage image = loadImage();Graphics2D graphics2D = image.createGraphics();graphics2D.setColor(Color.RED);int x = 10;//矩形起始坐标x  左上角点int y = 10;//矩形起始坐标y  左上角点int rectWidth = 100; //椭圆宽度int rectHeight = 100; //椭圆高度int start = 90; //弧的起始角度int extent = 135;//弧的角度范围// 圆弧graphics2D.draw(new Arc2D.Double(x, y,rectWidth,rectHeight,90, 135,Arc2D.OPEN));// 圆弧闭合graphics2D.draw(new Arc2D.Double(x + 50, y + 50,rectWidth,rectHeight,90, 135,Arc2D.CHORD));// 扇形graphics2D.draw(new Arc2D.Double(x + 100, y + 100,rectWidth,rectHeight,90, 135,Arc2D.PIE));graphics2D.dispose();image.flush();ImgUtil.write(image, new File(SAVE_FILE_PATH + "Arc2D.png"));

效果：

下篇文章我们继续通过Graphics2D类绘制包含菱形、五角星等任意复杂图形，喜欢的朋友记得关注，下篇见。
