本人刚学OpenGL不久且自学，文中定有代码、术语等错误，欢迎指正

我写的项目地址：https://github.com/liujianjie/LearnOpenGLProject

文章目录

• 天空盒
• • 介绍
  • 如何采样
  • OpenGL纹理目标
  • 例子0：天空盒效果
• 环境映射
• • 反射
  • • 例子1：Cube反射
    • 例子2：模型反射
  • 折射
  • • 例子1：Cube折射
    • 例子2：模型折射
• 测试-先渲染天空盒再渲染物体，默认深度LESS比较方式

天空盒

介绍

立方体贴图就是一个包含了6个2D纹理的纹理，每个2D纹理都组成了立方体的一个面：一个有纹理的立方体。

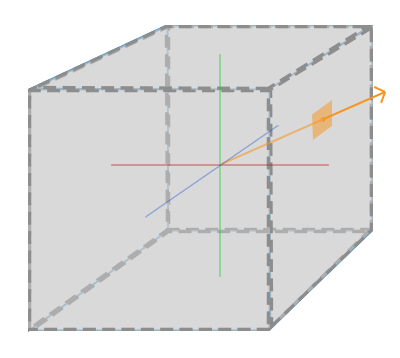

如何采样

• 方向向量的大小并不重要，只要提供了方向，OpenGL就会获取方向向量（最终）所击中的纹素，并返回对应的采样纹理值。
• 只要立方体的中心位于原点，我们就能使用立方体的实际位置向量来对立方体贴图进行采样了。
• 我们可以将所有顶点的纹理坐标当做是立方体的顶点位置。最终得到的结果就是可以访问立方体贴图上正确面(Face)纹理的一个纹理坐标。

立方体有36个顶点位置，在顶点着色器后每个片段都有自己的顶点位置，采样天空盒时用这个顶点位置当做纹理坐标即可。

OpenGL纹理目标

例子0：天空盒效果

• 加载天空盒

  // 加载纹理// -------------
  unsigned int cubeTexture = loadTexture(FileSystem::getPath("assest/textures/container.jpg").c_str());
  // 加载天空盒
  vector faces{FileSystem::getPath("assest/textures/skybox/right.jpg"),FileSystem::getPath("assest/textures/skybox/left.jpg"),FileSystem::getPath("assest/textures/skybox/top.jpg"),FileSystem::getPath("assest/textures/skybox/bottom.jpg"),FileSystem::getPath("assest/textures/skybox/front.jpg"),FileSystem::getPath("assest/textures/skybox/back.jpg")
  };
  unsigned int cubemapTexture = loadCubemap(faces);
  // 加载天空盒
  // 加载顺序
  // order:
  // +X (right)
  // -X (left)
  // +Y (top)
  // -Y (bottom)
  // +Z (front)
  // -Z (back)
  unsigned int loadCubemap(vector faces) {unsigned int textureID;glGenTextures(1, &textureID);glBindTexture(GL_TEXTURE_CUBE_MAP, textureID);int width, height, nrChannels;for (unsigned int i = 0; i < faces.size(); i++) {unsigned char* data = stbi_load(faces[i].c_str(), &width, &height, &nrChannels, 0);if (data) {glTexImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_X + i, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);stbi_image_free(data);}else {std::cout << "Cubemap texture failed to load at path:" << faces[i] << std::endl;stbi_image_free(data);}}glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_LINEAR);;glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_LINEAR);;glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);;glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);;glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_R, GL_CLAMP_TO_EDGE);;return textureID;
  }


• 为天空盒创建立方体的六个面的顶点数据以及VAO VBO

  // skybox VAO
  unsigned int skyboxVAO, skyboxVBO;
  glGenVertexArrays(1, &skyboxVAO);
  glGenBuffers(1, &skyboxVBO);
  glBindVertexArray(skyboxVAO);
  glBindBuffer(GL_ARRAY_BUFFER, skyboxVBO);
  glBufferData(GL_ARRAY_BUFFER, sizeof(skyboxVertices), &skyboxVertices, GL_STATIC_DRAW);
  glEnableVertexAttribArray(0);
  glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
  glBindVertexArray(0);


• 渲染

  glClearColor(0.1f, 0.1f, 0.1f, 1.0f);
  glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
  glEnable(GL_DEPTH_TEST);glm::mat4 model = glm::mat4(1.0f);
  glm::mat4 view = camera.GetViewMatrix();
  glm::mat4 projection = glm::perspective(glm::radians(camera.Zoom), (float)SCR_WIDTH / (float)SCR_HEIGHT, 0.1f, 100.0f);// 渲染立方体
  shader.use();
  view = camera.GetViewMatrix();
  shader.setMat4("model", model);// 不变，在中心
  shader.setMat4("view", view);
  shader.setMat4("projection", projection);
  glBindVertexArray(cubeVAO);
  glActiveTexture(GL_TEXTURE0);
  glBindTexture(GL_TEXTURE_2D, cubeTexture);
  glDrawArrays(GL_TRIANGLES, 0, 36);
  glBindVertexArray(0);// 渲染天空盒
  // 重点代码：小于等于。由于深度缓冲区的默认值为1，而到顶点着色器里设置了天空盒的深度值为1，所以要为小于等于,1=1,测试才通过才到片段着色器采样颜色
  glDepthFunc(GL_LEQUAL);
  skyboxShader.use();
  //view = camera.GetViewMatrix();
  // 重点代码：取4x4矩阵左上角的3x3矩阵来移除变换矩阵的位移部分，再变回4x4矩阵。///
  // 防止摄像机移动，天空盒会受到视图矩阵的影响而改变位置，即摄像机向z后退，天空盒和cube向z前进
  view = glm::mat4(glm::mat3(camera.GetViewMatrix()));
  skyboxShader.setMat4("view", view);
  skyboxShader.setMat4("projection", projection);
  glBindVertexArray(skyboxVAO);
  glActiveTexture(GL_TEXTURE0);
  glBindTexture(GL_TEXTURE_CUBE_MAP, cubemapTexture);// 第一个参数从GL_TEXTURE_2D 变为GL_TEXTURE_CUBE_MAP
  glDrawArrays(GL_TRIANGLES, 0, 36);
  glBindVertexArray(0);
  glDepthFunc(GL_LESS);


• glsl和采样

  #version 330 core
  layout (location = 0) in vec3 aPos;// 纹理坐标是3维的
  out vec3 TexCoords;
  // 不用model转换到世界矩阵
  uniform mat4 projection;
  uniform mat4 view;
  void main()
  {// 纹理坐标等于位置坐标/TexCoords = aPos;vec4 pos = projection * view * vec4(aPos, 1.0);// z为w，透视除法除后z=(z=w/w)=1，深度为最远///gl_Position = pos.xyww;
  }


  #version 330 core
  out vec4 FragColor;// 纹理坐标是3维的
  in vec3 TexCoords;// 纹理坐标// 天空盒纹理采样
  uniform samplerCube skybox;void main(){ FragColor = texture(skybox, TexCoords);
  }


• 关键地方

  • 天空盒不会跟随摄像机移动

    // 重点代码：取4x4矩阵左上角的3x3矩阵来移除变换矩阵的位移部分，再变回4x4矩阵。
    // 防止摄像机移动，天空盒会受到视图矩阵的影响而改变位置，即摄像机向z后退，天空盒和cube向z前进
    view = glm::mat4(glm::mat3(camera.GetViewMatrix()));


  • 天空盒后渲染，也不会覆盖先前绘制的物体

    • 先绘制其它物体

    • 设置深度测试为小于等于

    • 绘制天空盒

      在天空盒的顶点着色器运行后，会执行透视除法，将gl_Position的xyz坐标除以w分量，将gl_Position的xyz坐标除以w分量（透视除法所做）。

      所以我们设置天空盒的z为w，z=(z=w/w)=1

      gl_Position = pos.xyww;// z为w，透视除法除后z=(z=w/w)=1，深度为最远


    • 由于深度测试为小于等于（结合下面图示）

      • 在其他物体已占据片段的深度缓冲值<=1

        天空盒的深度值1不小于等于这些片段的缓冲值，所以不会通过深度测试，从而保持原有的物体片段颜色。

      • 其他物体未占据片段深度缓冲的默认值为1

        天空盒的深度值1小于等于深度缓冲的值1，所以会通过深度测试，从而输出天空盒片段。

    • 错误做法，将深度测试为默认的小于

      • 其他物体未占据片段深度缓冲的默认值为1

        天空盒的深度值1不小于深度缓冲区的默认值1，不会通过深度测试，从而具有天空盒的颜色的片段不会输出到屏幕上。

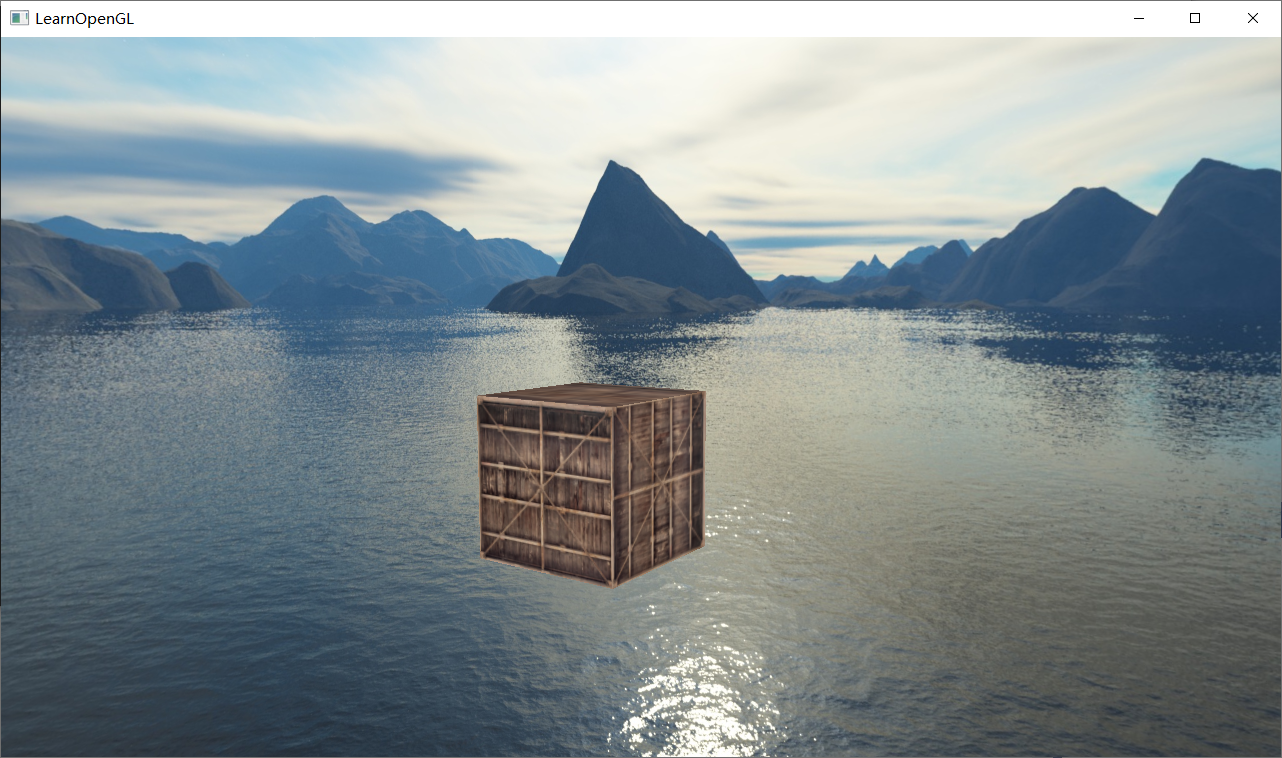

• 效果



环境映射

• 什么是环境映射

  通过使用环境的立方体贴图，我们可以给物体反射和折射的属性。

  这样使用环境立方体贴图的技术叫做环境映射(Environment Mapping)，其中最流行的两个是反射(Reflection)和折射(Refraction)。

反射

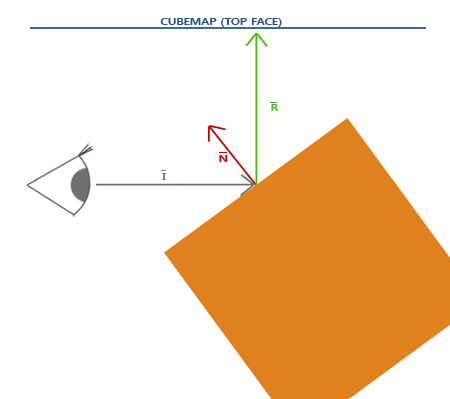

• 原理图



例子1：Cube反射

• 代码

  立方体的shader，天空盒的shader不变（还是和上面例子：天空盒效果的一样）

  #version 330 core
  layout (location = 0) in vec3 aPos;
  layout (location = 1) in vec3 aNormal;out vec3 Normal;
  out vec3 Position;uniform mat4 projection;
  uniform mat4 model;
  uniform mat4 view;
  void main()
  {// 法线矩阵Normal = mat3(transpose(inverse(model))) * aNormal;// 到世界空间Position = vec3(model * vec4(aPos, 1.0));// 这里不再是gl_Position = pos.xyww;因为这是中间立方体的，不是天空盒的shadergl_Position = projection * view * vec4(aPos, 1.0);
  }


  #version 330 core
  out vec4 FragColor;in vec3 Normal;
  in vec3 Position; // 片段的坐标-世界空间uniform vec3 cameraPos;// 天空盒纹理采样
  uniform samplerCube skybox;void main(){ // 从眼睛位置指向片段位置vec3 I = normalize(Position - cameraPos);vec3 R = reflect(I, normalize(Normal));// 采样天空盒的uv坐标是3维的FragColor = vec4(texture(skybox, R).rgb, 1.0);// FragColor = texture(skybox, R); 这个效果一样
  }


  cpp

  Shader shader("assest/shader/4高级OpenGL/6.2.1.cube-反射天空盒.vs", "assest/shader/4高级OpenGL/6.2.1.cube-反射天空盒.fs");
  Shader skyboxShader("assest/shader/4高级OpenGL/6.1.1.天空盒-普通效果.vs", "assest/shader/4高级OpenGL/6.1.1.天空盒-普通效果.fs");
  .....
  // shader configuration
  // --------------------
  shader.use();
  shader.setInt("skybox", 0);skyboxShader.use();
  skyboxShader.setInt("skybox", 0);glActiveTexture(GL_TEXTURE0);
  glBindTexture(GL_TEXTURE_CUBE_MAP, cubemapTexture);// 第一个参数从GL_TEXTURE_2D 变为GL_TEXTURE_CUBE_MAP// render loop
  // -----------
  while (!glfwWindowShouldClose(window))
  {// 渲染立方体shader.use();view = camera.GetViewMatrix();shader.setMat4("model", model);// 不变，在中心shader.setMat4("view", view);shader.setMat4("projection", projection);// 为了反射传入shader.setVec3("cameraPos", camera.Position);glBindVertexArray(cubeVAO);glDrawArrays(GL_TRIANGLES, 0, 36);glBindVertexArray(0);// 其它和天空盒的代码一样

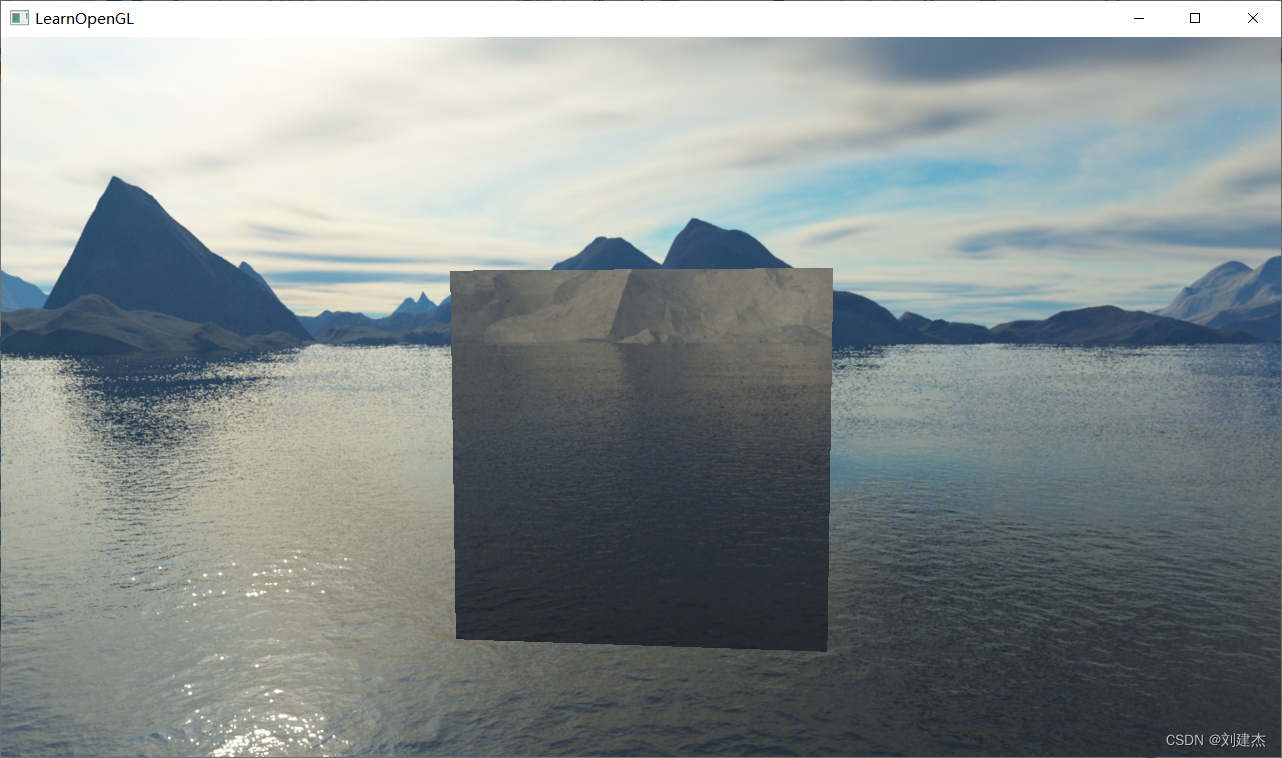

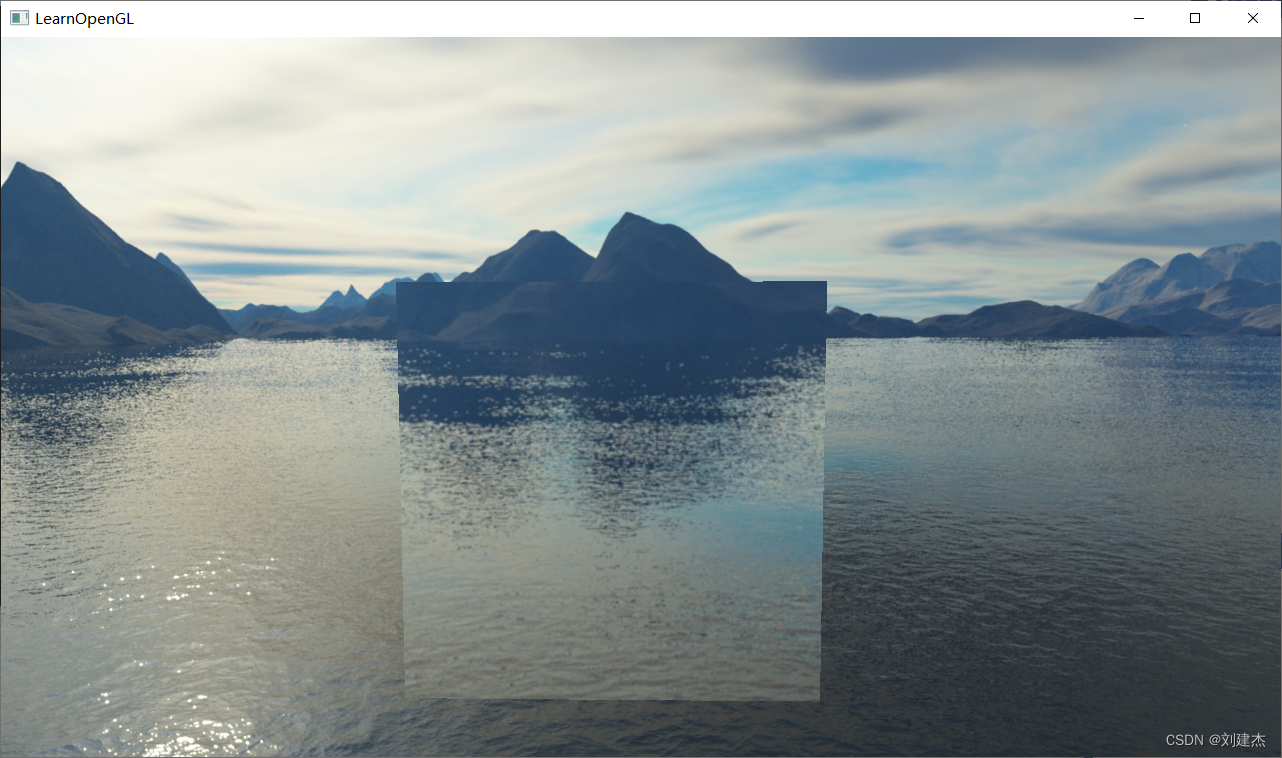

• 效果



  箱子上的贴图是后面的天空盒贴图

例子2：模型反射

• 代码

  立方体的shader，天空盒的shader不变（还是和上面例子：天空盒效果的一样）

  #version 330 core
  layout (location = 0) in vec3 aPos;
  layout (location = 1) in vec3 aNormal;
  layout (location = 2) in vec2 aTexCoords;out vec3 Normal;
  out vec3 Position; // 片段的坐标-世界空间
  out vec2 TexCoords;// 纹理坐标uniform mat4 model;
  uniform mat4 view;
  uniform mat4 projection;void main()
  {gl_Position = projection * view * model * vec4(aPos, 1.0);TexCoords = aTexCoords;// 到世界空间Position = vec3(model * vec4(aPos, 1.0));// 这里不再是gl_Position = pos.xyww;因为这是中间立方体的，不是天空盒的shaderNormal = mat3(transpose(inverse(model))) * aNormal;
  }


  #version 330 core
  out vec4 FragColor;in vec3 Normal;
  in vec3 Position; // 片段的坐标-世界空间
  in vec2 TexCoords;// 纹理坐标uniform vec3 cameraPos;
  uniform sampler2D texture_diffuse1;
  uniform sampler2D texture_specular1;
  uniform sampler2D texture_height1;// 天空盒纹理采样
  uniform samplerCube skybox;void main(){ vec3 I = normalize(Position - cameraPos);vec3 R = reflect(I, normalize(Normal));// 采样镜面光贴图颜色（uv坐标是2维的）vec4 specular4 = texture(texture_specular1, TexCoords); // 采样出来的颜色是4维的vec3 specular3 = specular4.rgb;// 采样天空盒颜色（uv坐标是3维的）并乘以镜面光贴图颜色FragColor = vec4(texture(skybox, R).rgb * specular3, 1.0) ;// FragColor = vec4(texture(skybox, R).rgb, 1.0) ;// 未乘以镜面光贴图颜色
  }


  cpp

  // 加载模型
  Model ourModel(FileSystem::getPath("assest/model/nanosuit/nanosuit.obj"));// shader configuration
  // --------------------
  shader.use();
  shader.setInt("skybox", 4);skyboxShader.use();
  skyboxShader.setInt("skybox", 4);
  // 设置的天空盒的纹理单元位置，好像不会与普通的纹理冲突，但保险起见还是设为4
  glActiveTexture(GL_TEXTURE4);
  glBindTexture(GL_TEXTURE_CUBE_MAP, cubemapTexture);// 第一个参数从GL_TEXTURE_2D 变为GL_TEXTURE_CUBE_MAPwhile (!glfwWindowShouldClose(window))
  {// 渲染这个模型// 为了反射传入model = glm::translate(model, glm::vec3(0.0f, 0.0f, 0.0f));model = glm::scale(model, glm::vec3(0.1f, 0.1f, 0.1f));shader.use();shader.setVec3("cameraPos", camera.Position);shader.setMat4("model", model);shader.setMat4("view", view);shader.setMat4("projection", projection);ourModel.Draw(shader);
  }

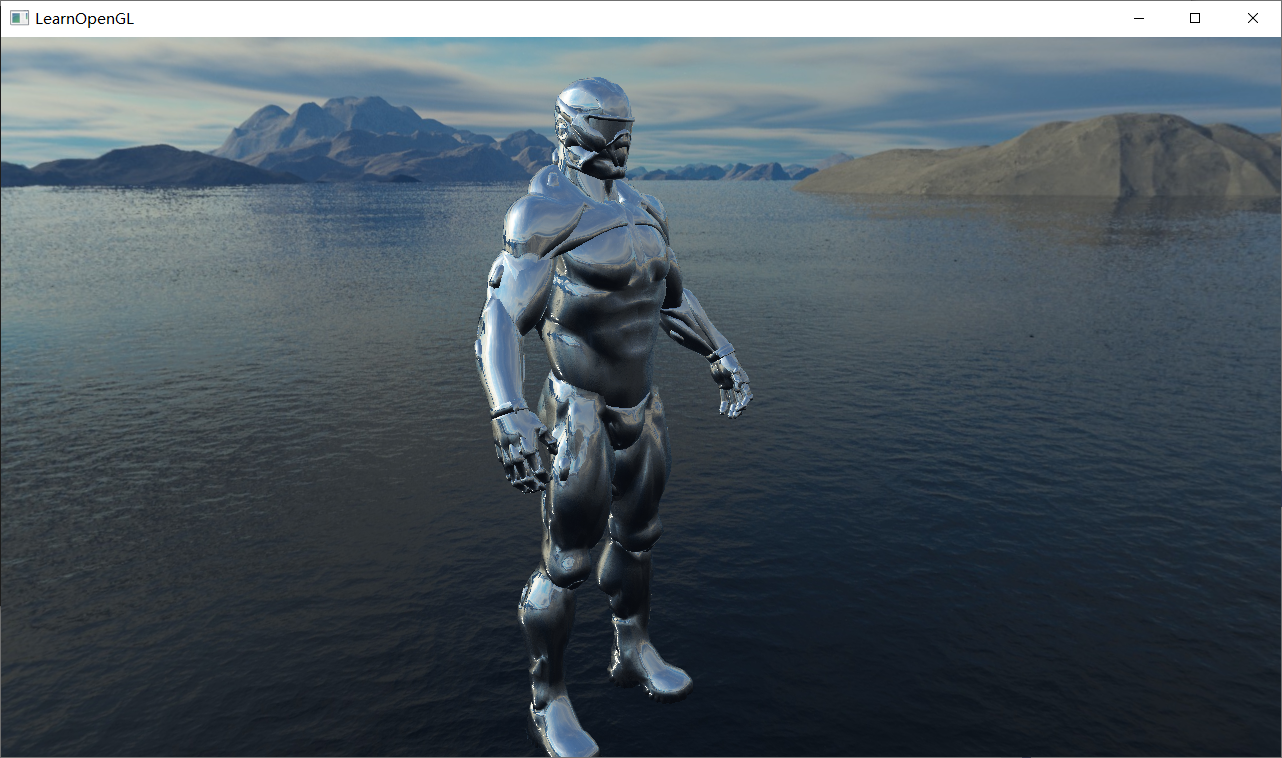

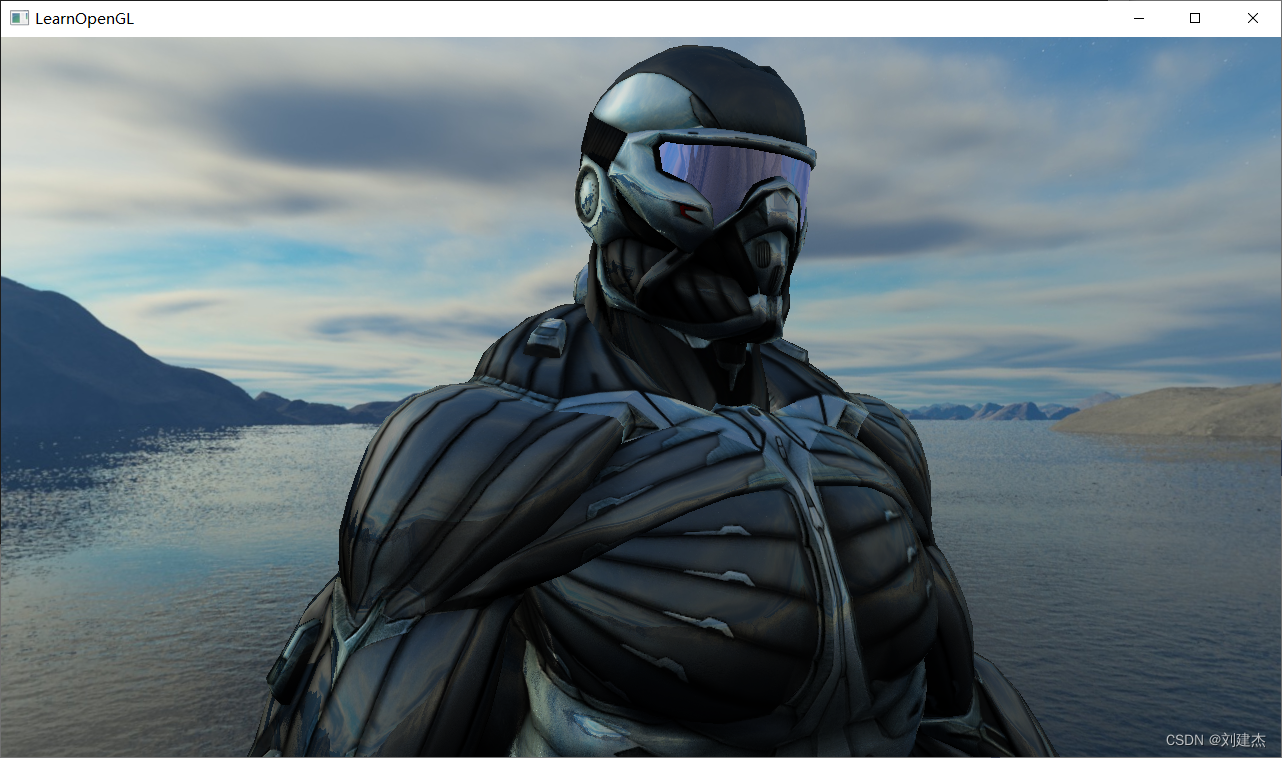

• 效果

  采样天空盒颜色，未乘以镜面光贴图颜色



  采样天空盒颜色，并乘以镜面光贴图颜色



折射

• 原理



• 折射率表

  材质	折射率
  空气	1.00
  水	1.33
  冰	1.309
  玻璃	1.52
  钻石	2.42

  例子中，光线/视线从空气(折射率1）进入玻璃（如果我们假设箱子是玻璃制的），所以比值为1.00/1.52=0.658

例子1：Cube折射

• 代码

  和反射的代码差不多，就是中间立方体的glsl片段着色器代码不一样

  void main(){ float ratio = 1.00 / 1.52;vec3 I = normalize(Position - cameraPos);vec3 R = refract(I, normalize(Normal), ratio);// refract，第三个参数是折射率// 采样天空盒颜色（uv坐标是3维的）FragColor = vec4(texture(skybox, R).rgb, 1.0);// FragColor = texture(skybox, R); 这个效果一样
  }


• 效果



例子2：模型折射

• 代码

  void main(){ float ratio = 1.00 / 1.52;vec3 I = normalize(Position - cameraPos);vec3 R = refract(I, normalize(Normal), ratio);// refract，第三个参数是折射率// 采样天空盒颜色（uv坐标是3维的）FragColor = vec4(texture(skybox, R).rgb, 1.0);// FragColor = texture(skybox, R); 这个效果一样
  }

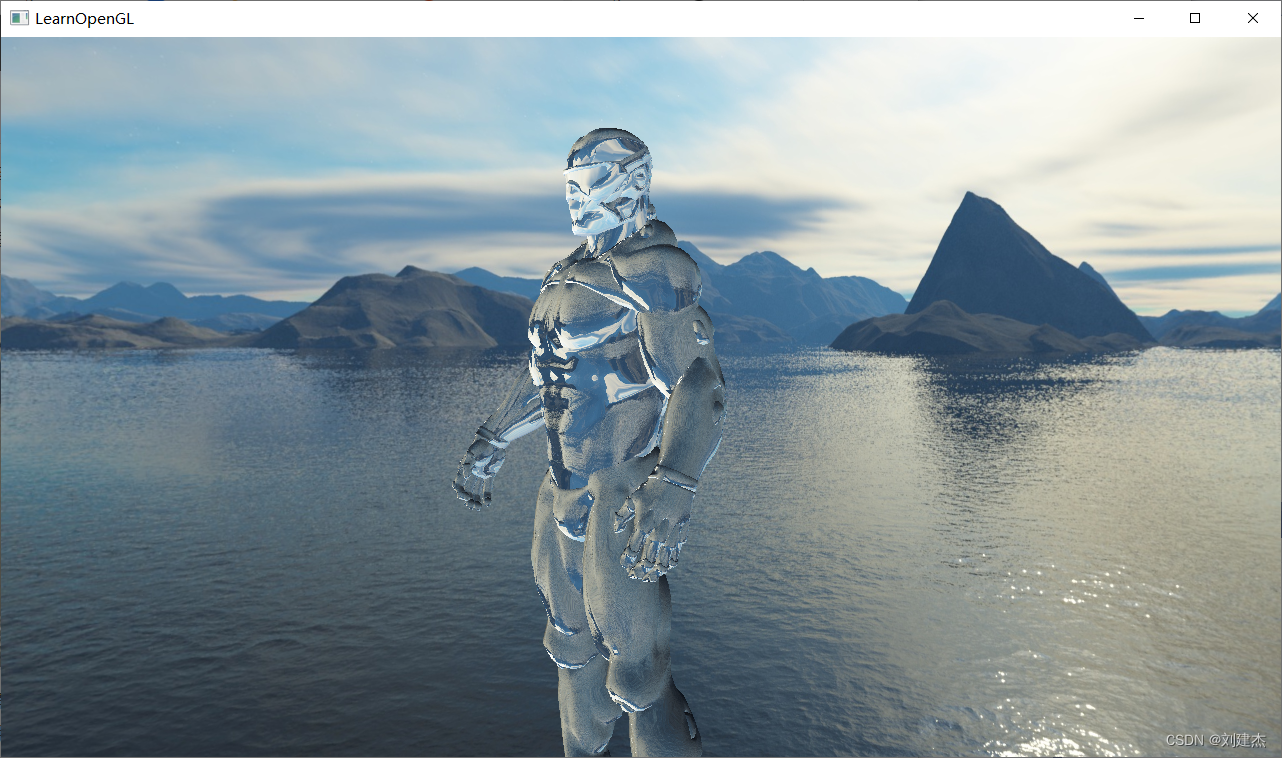

• 效果



测试-先渲染天空盒再渲染物体，默认深度LESS比较方式

• 代码

  // 将天空盒的盒子长宽为20
  float skyboxVertices[] = {// positions          -10.0f,  10.0f, -10.0f,-10.0f, -10.0f, -10.0f,.....
  };
  // 渲染天空盒
  //glDepthFunc(GL_LEQUAL); // 不用LEQUAL而是默认的LESS
  skyboxShader.use();
  // 重点代码：取4x4矩阵左上角的3x3矩阵来移除变换矩阵的位移部分，再变回4x4矩阵。
  // 防止摄像机移动，天空盒会受到视图矩阵的影响而改变位置，即摄像机向z后退，天空盒和cube向z前进
  view = glm::mat4(glm::mat3(camera.GetViewMatrix()));
  skyboxShader.setMat4("view", view);
  skyboxShader.setMat4("projection", projection);
  glBindVertexArray(skyboxVAO);
  glActiveTexture(GL_TEXTURE0);
  glBindTexture(GL_TEXTURE_CUBE_MAP, cubemapTexture);// 第一个参数从GL_TEXTURE_2D 变为GL_TEXTURE_CUBE_MAP
  glDrawArrays(GL_TRIANGLES, 0, 36);
  glBindVertexArray(0);
  //glDepthFunc(GL_LESS);// 渲染立方体
  shader.use();
  view = camera.GetViewMatrix();
  shader.setMat4("model", model);// 不变，在中心
  shader.setMat4("view", view);
  shader.setMat4("projection", projection);
  glBindVertexArray(cubeVAO);
  glActiveTexture(GL_TEXTURE0);
  glBindTexture(GL_TEXTURE_2D, cubeTexture);
  glDrawArrays(GL_TRIANGLES, 0, 36);
  glBindVertexArray(0);


  天空盒的顶点位置z透视除法后不为1

  //gl_Position = pos.xyww;// z=w，透视除法除后还是1，深度为最远
  gl_Position= projection * view * vec4(aPos, 1.0);


• 解释代码顺序

  • 天空盒的盒子长宽为20

  • 先绘制天空盒，再绘制箱子

  • 这代码天空盒将不会受摄像机的观察矩阵的位移部分影响

    所以虽然glsl天空盒的深度值z未设置w，但是视觉上依旧是无限远

    不过实际上现在代码造成的影响是，不论摄像机所在什么位置，以摄像机为原点，处在一个20*20大小的立方体盒子里，在20*20范围内的物体被显示，20*20外的物体被天空盒颜色所覆盖。

    换句话说：注意摄像机在原点，所以20*20的盒子半径为10，于是原点为出发点距离摄像机长度小于10的物体会显示，大于10的物体会被天空盒颜色所覆盖。

• 进一步解释（结合下方图）

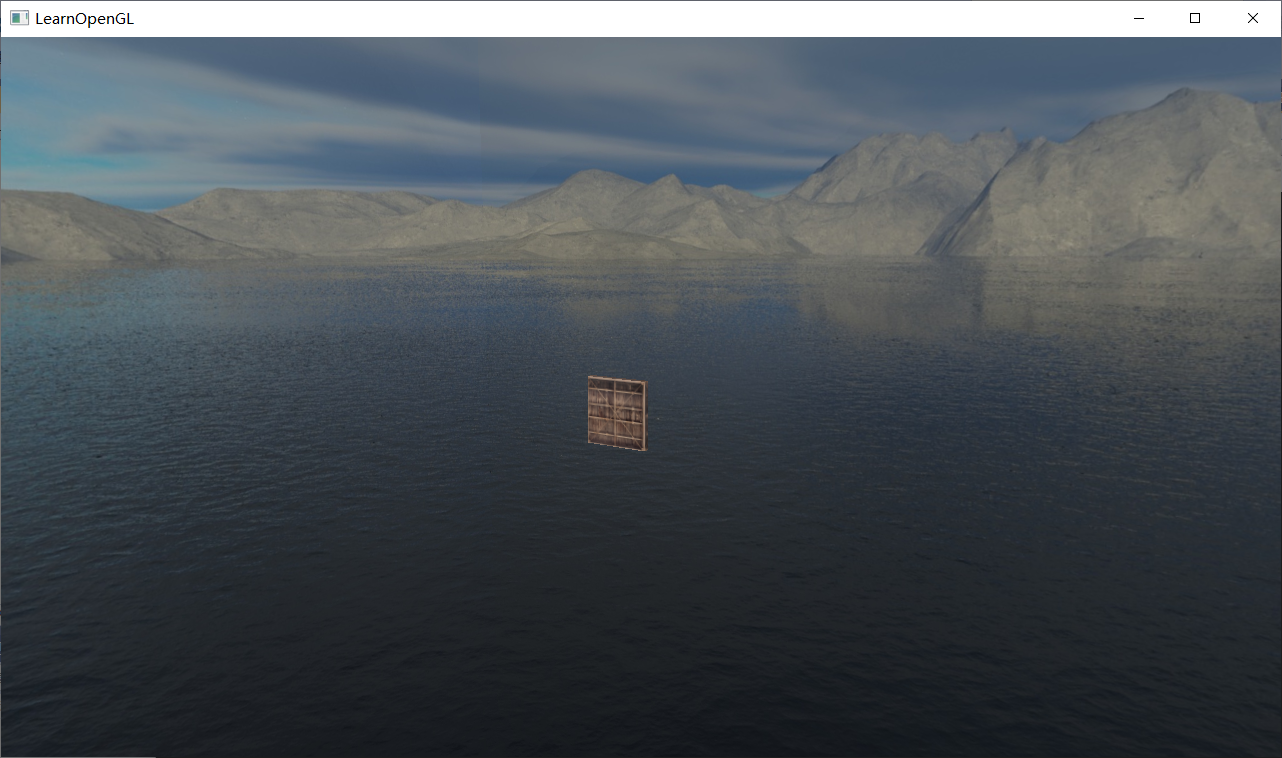

  • 箱子离摄像机的距离 <10（第一幅图）

    箱子的深度值小于天空盒，所以天空盒同箱子所占的片段区域会被丢弃，显示箱子的片段颜色

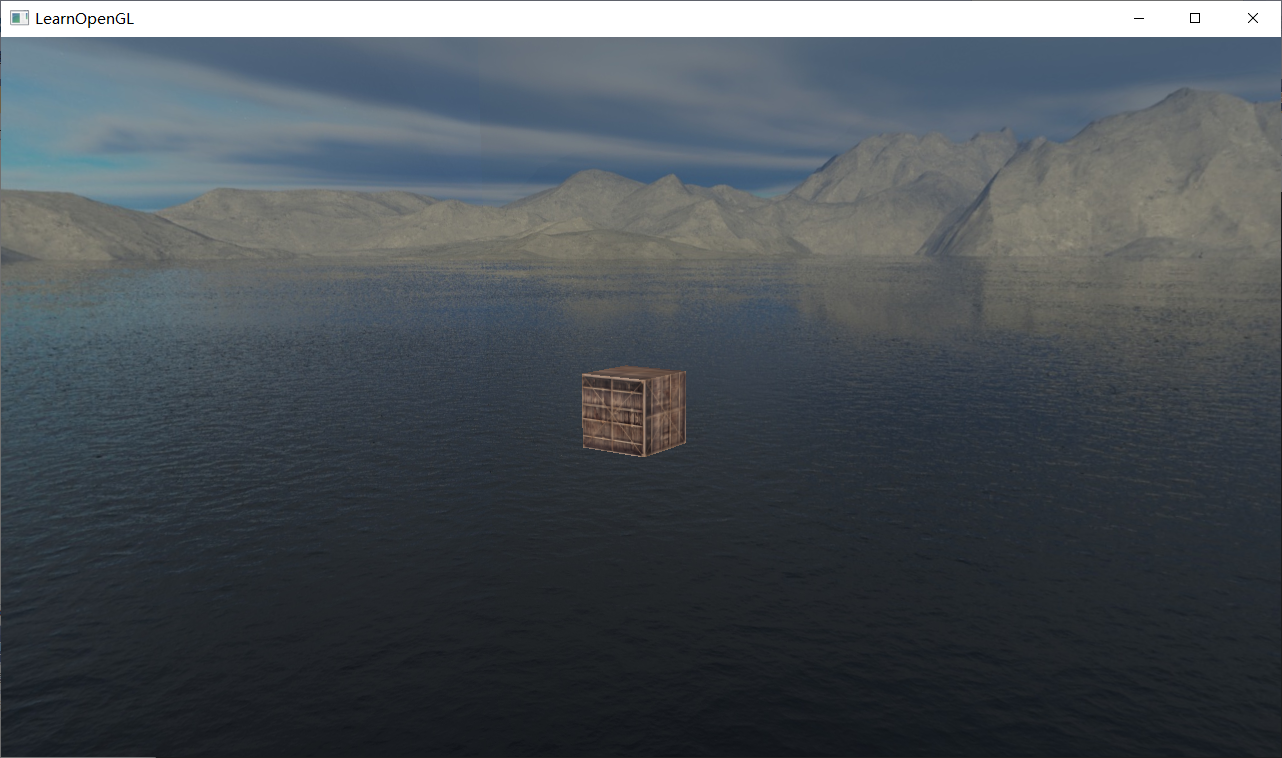

  • 箱子离摄像机的距离 > 10（第二幅图）

    箱子的深度值大于天空盒，所以天空盒同箱子所占的片段区域会覆盖箱子，显示天空盒的片段颜色
