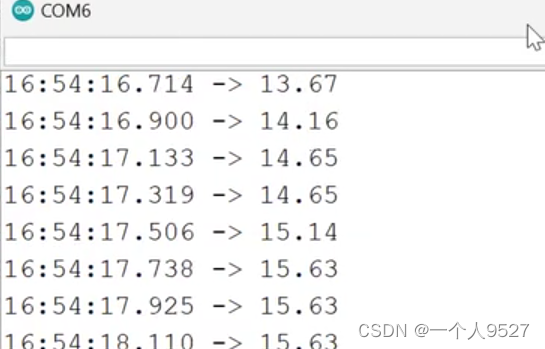

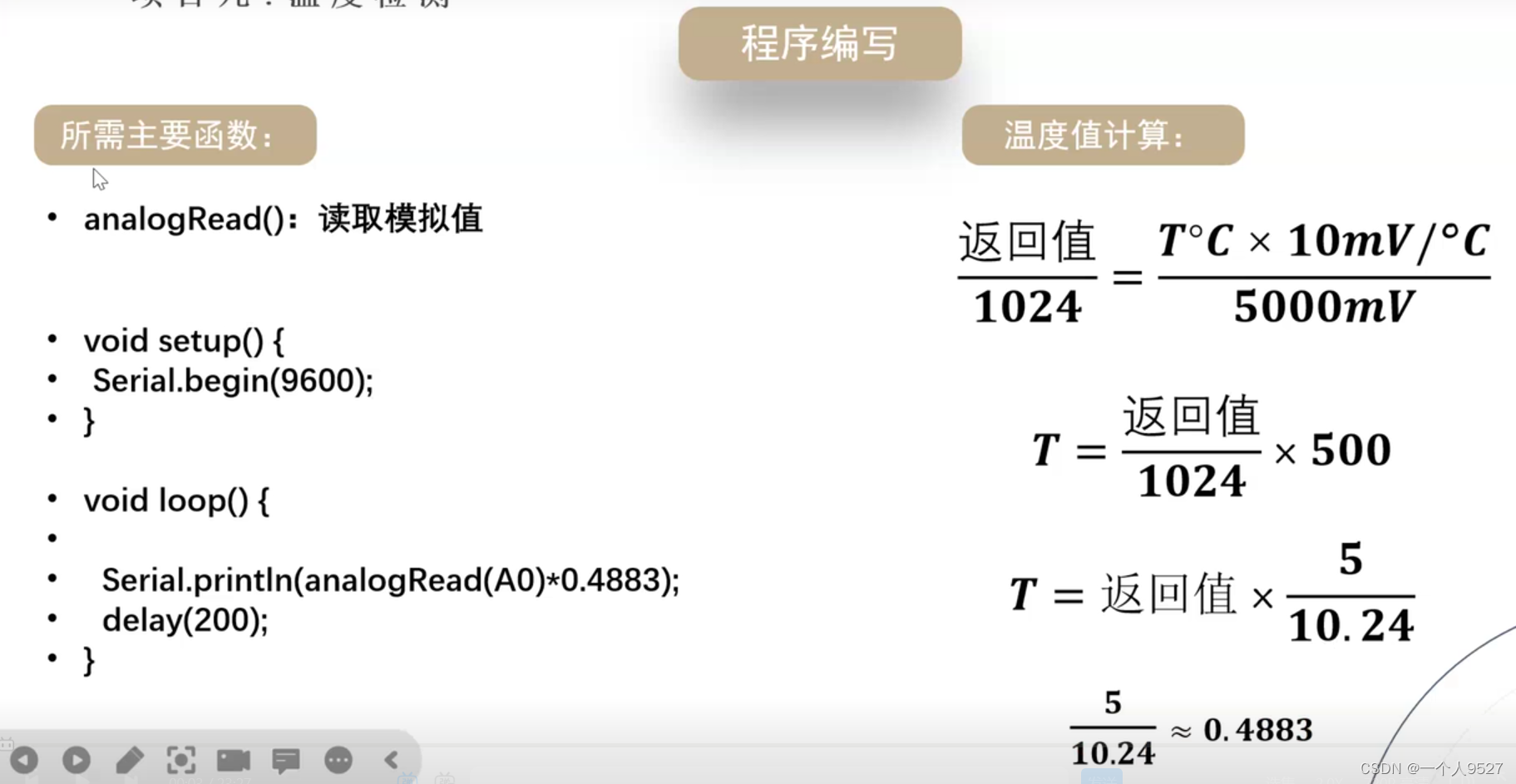

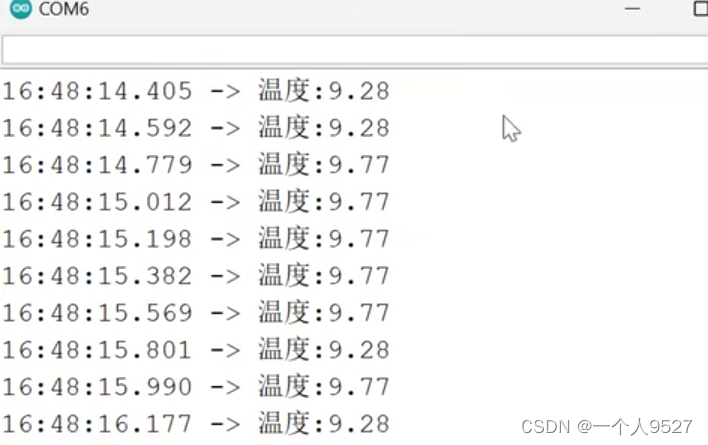

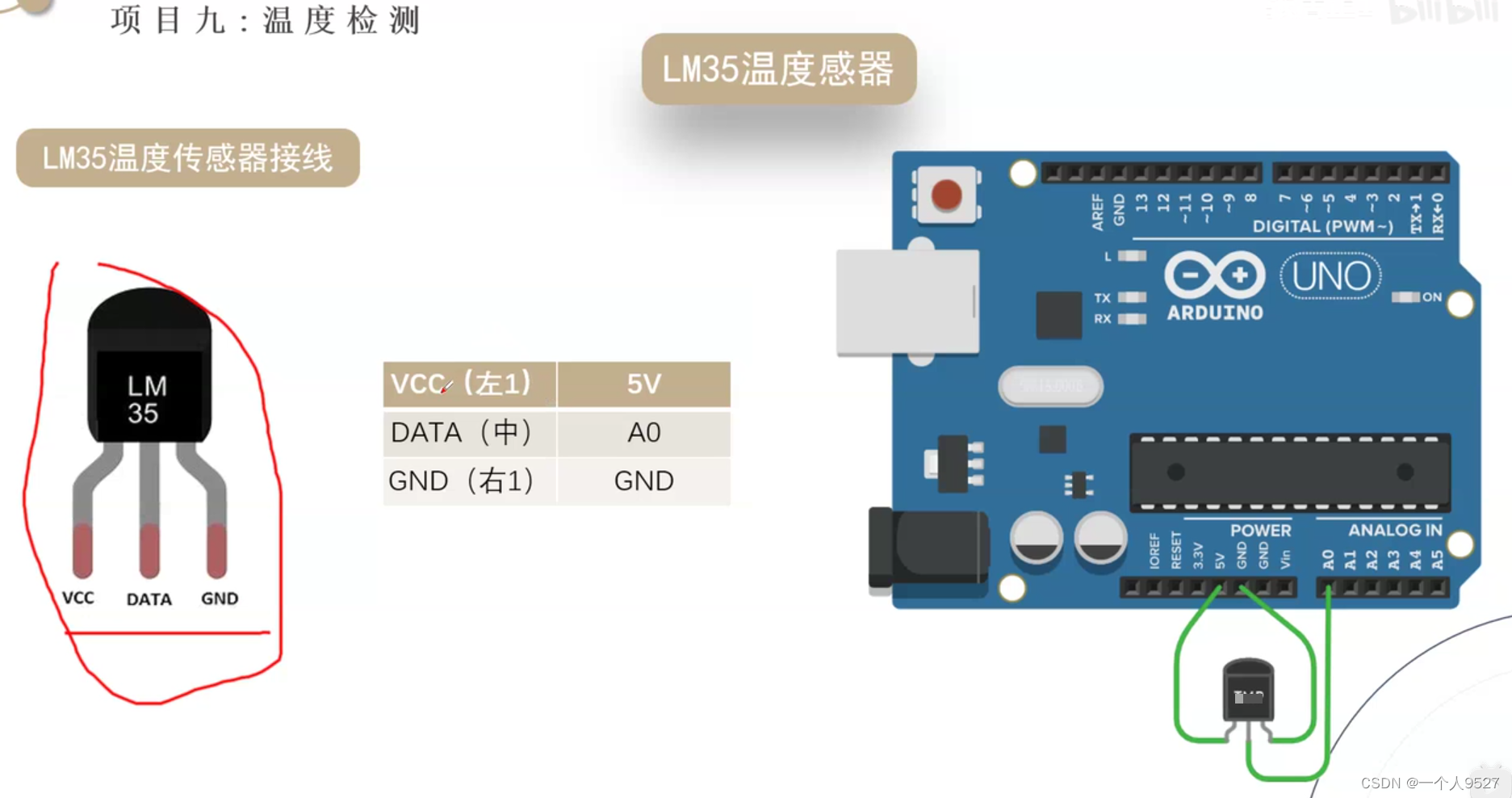

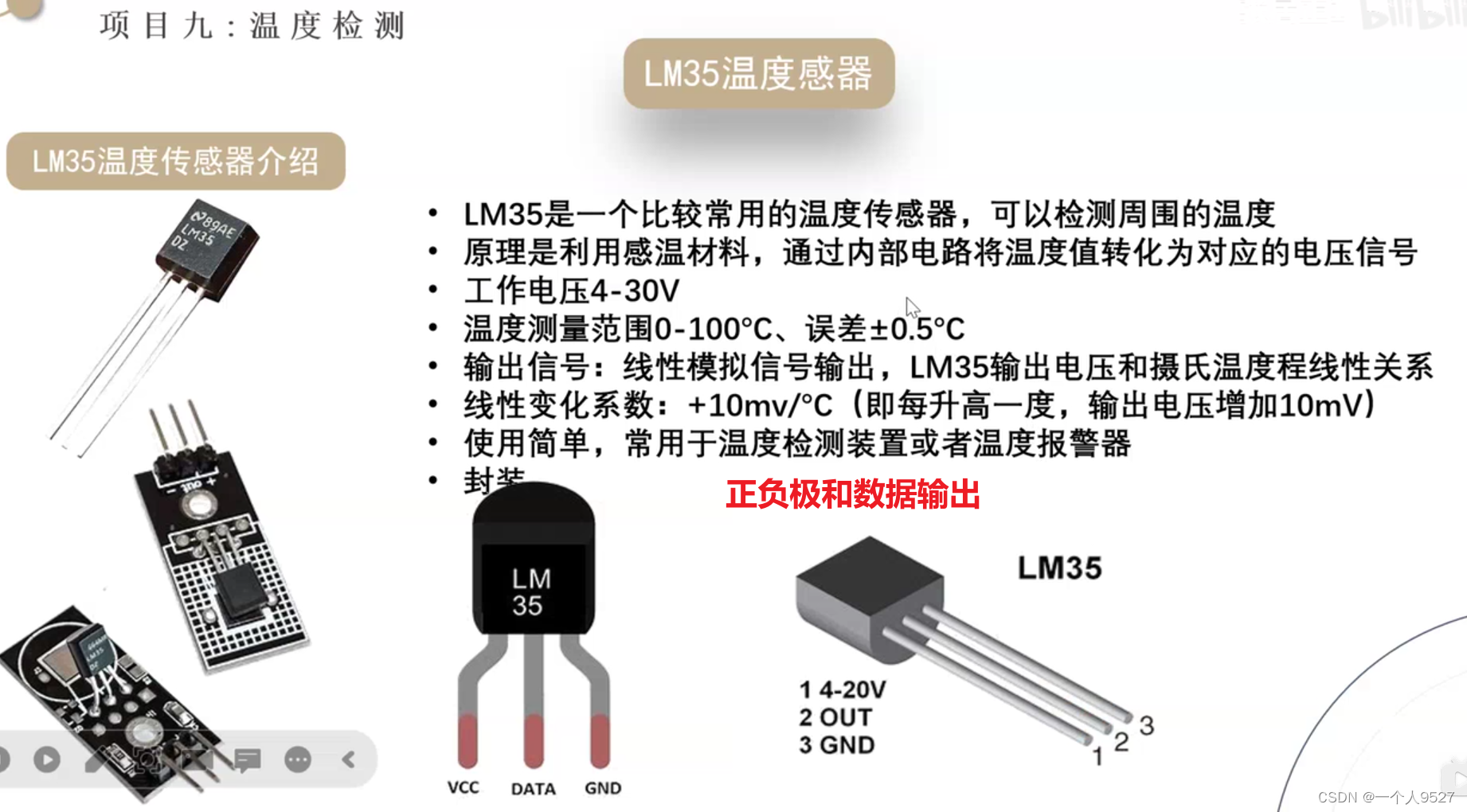

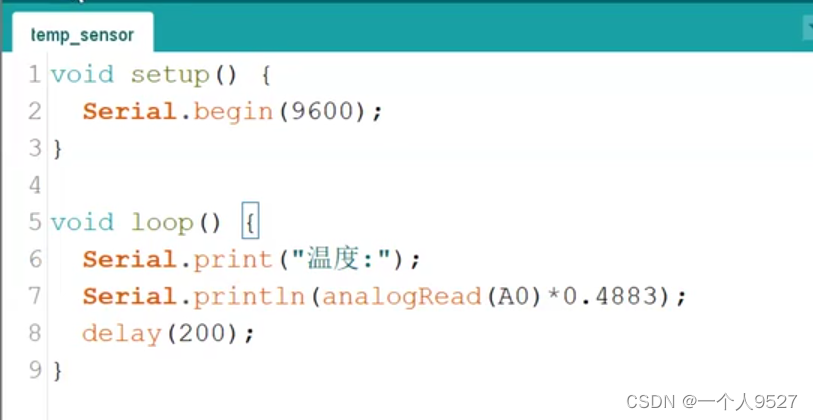

LM35温度传感器

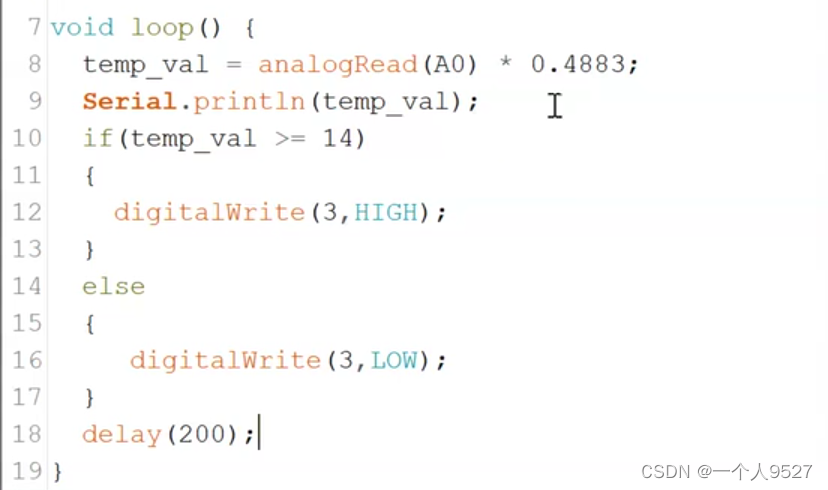

 温度和电压成正比例函数，y=Kx;

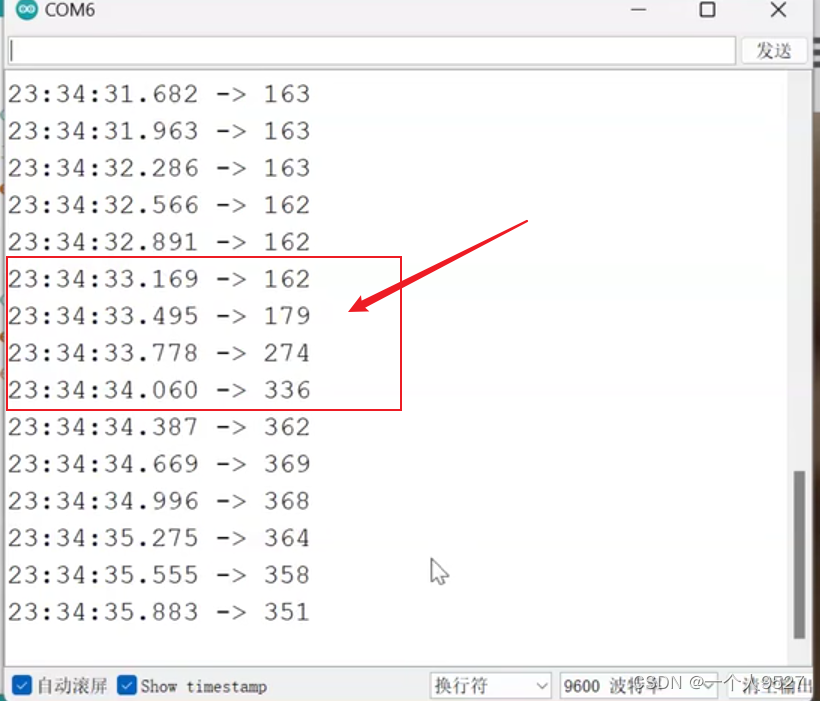

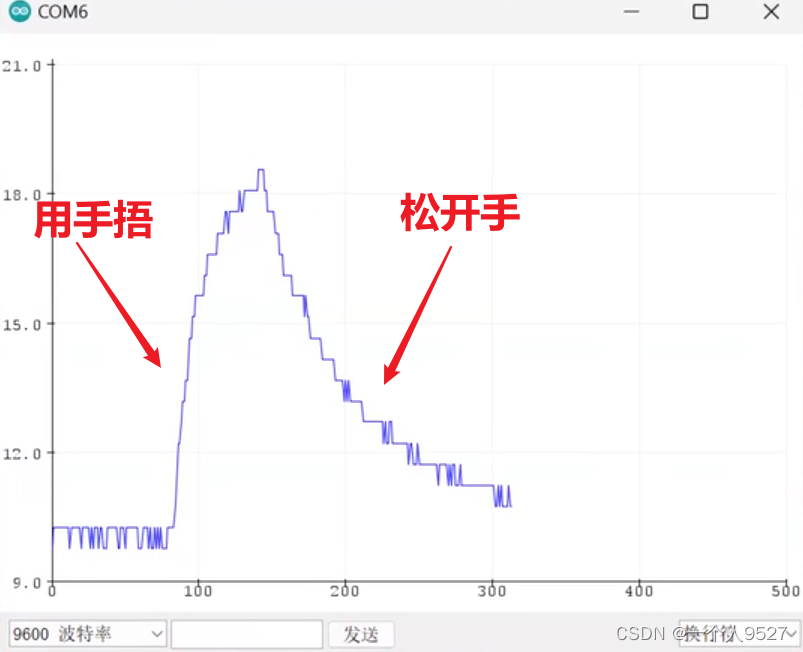

 用手捂着温度传感器：led灯亮了

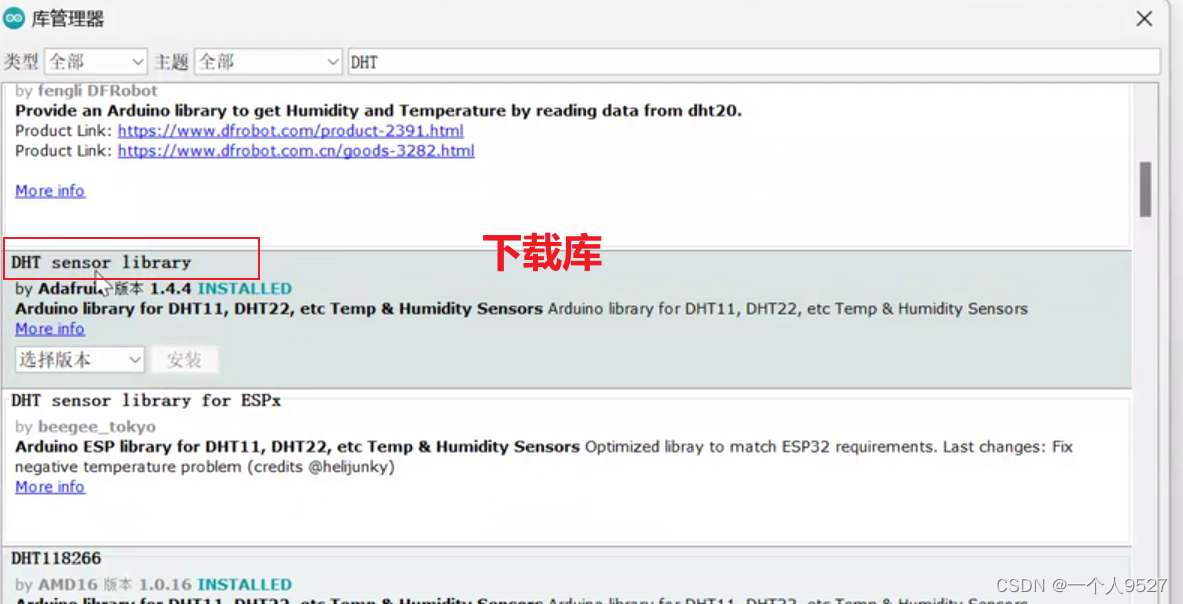

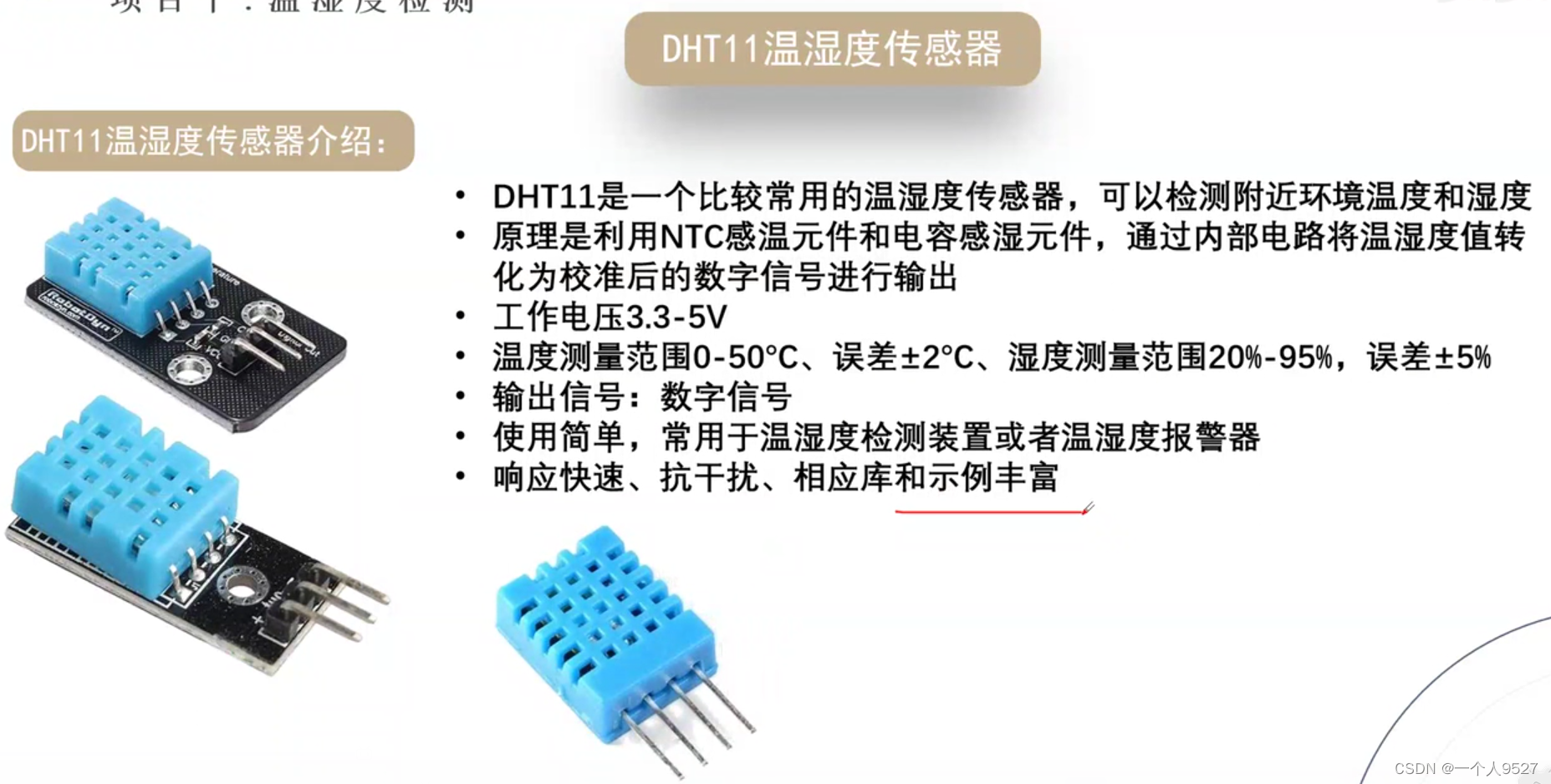

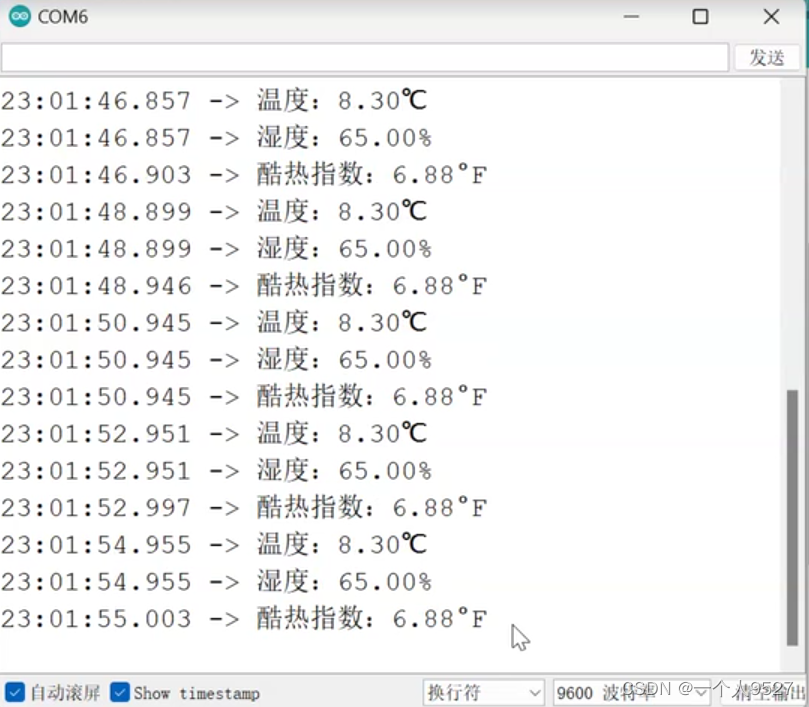

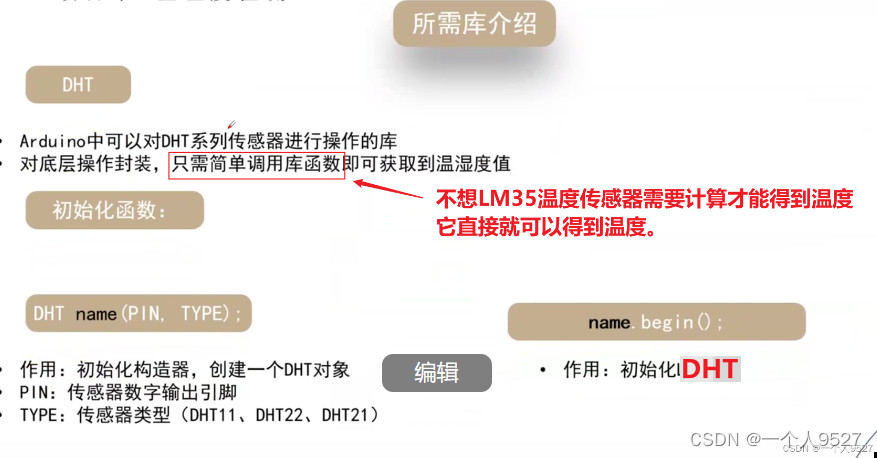

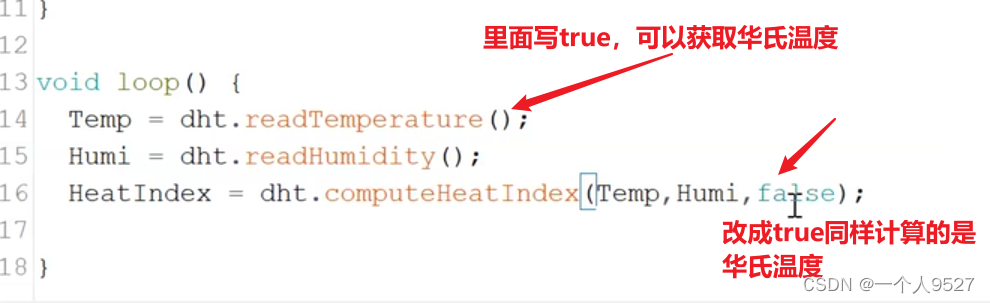

DHT1温湿度传感器

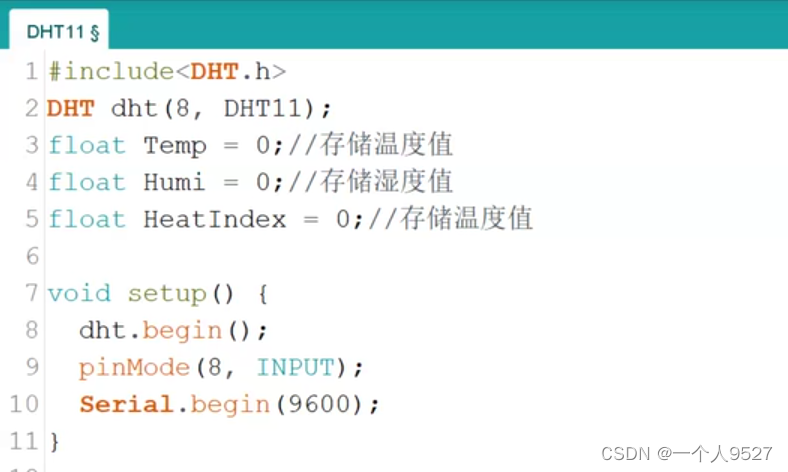

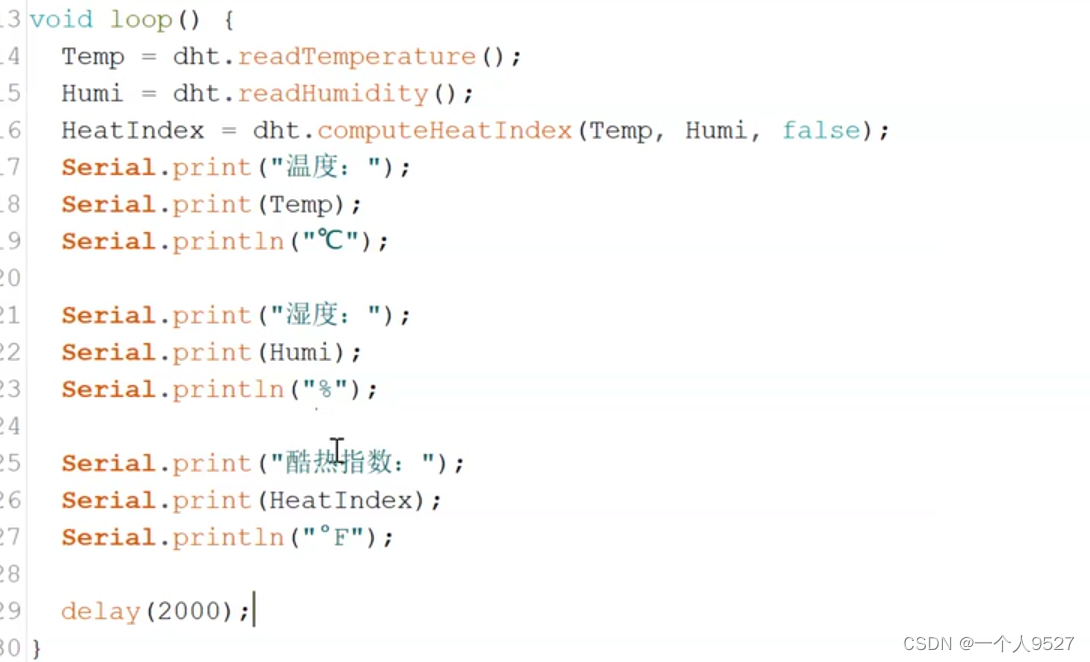

 代码部分：

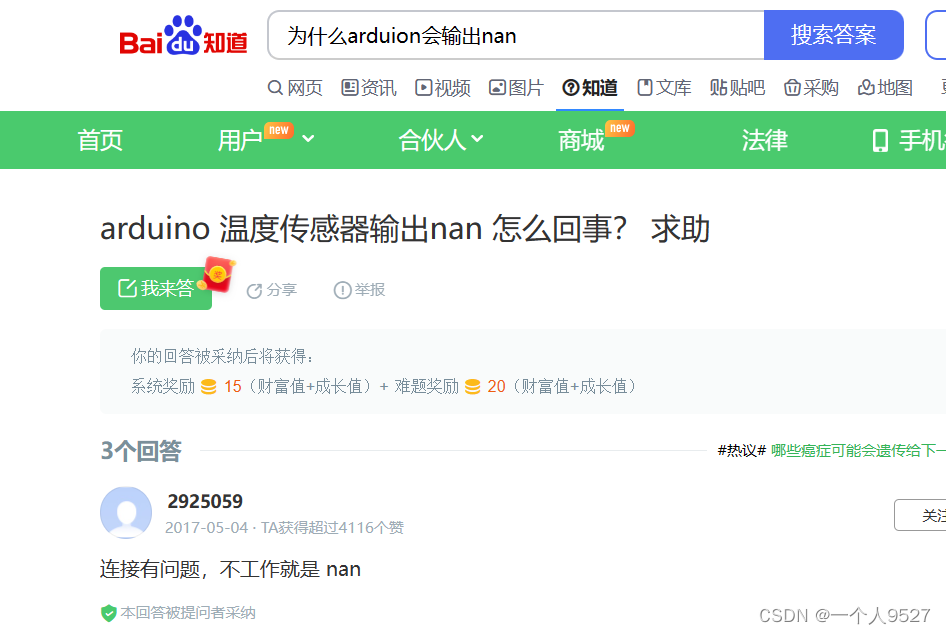

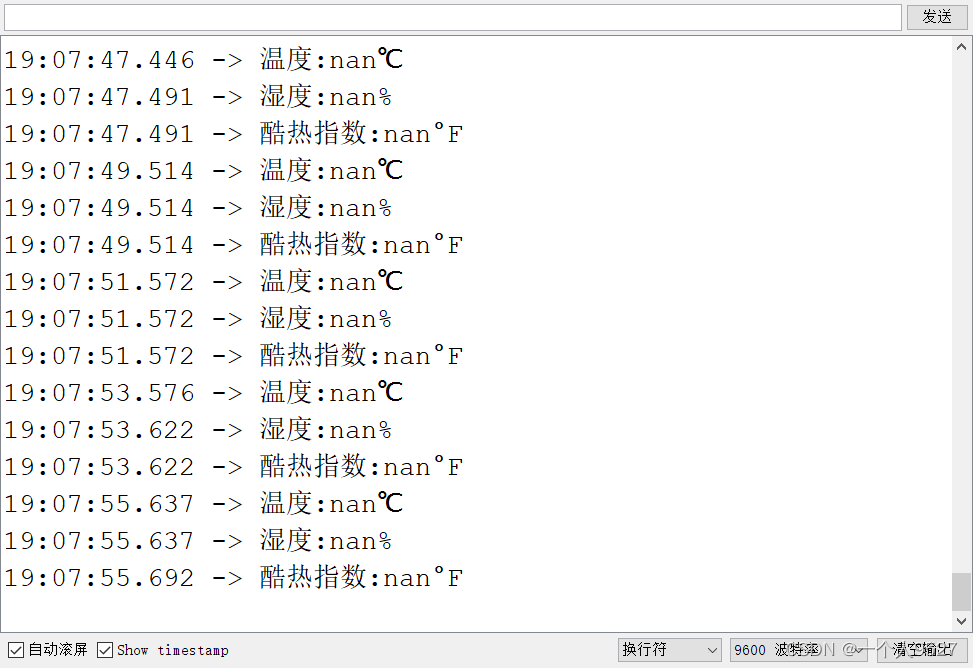

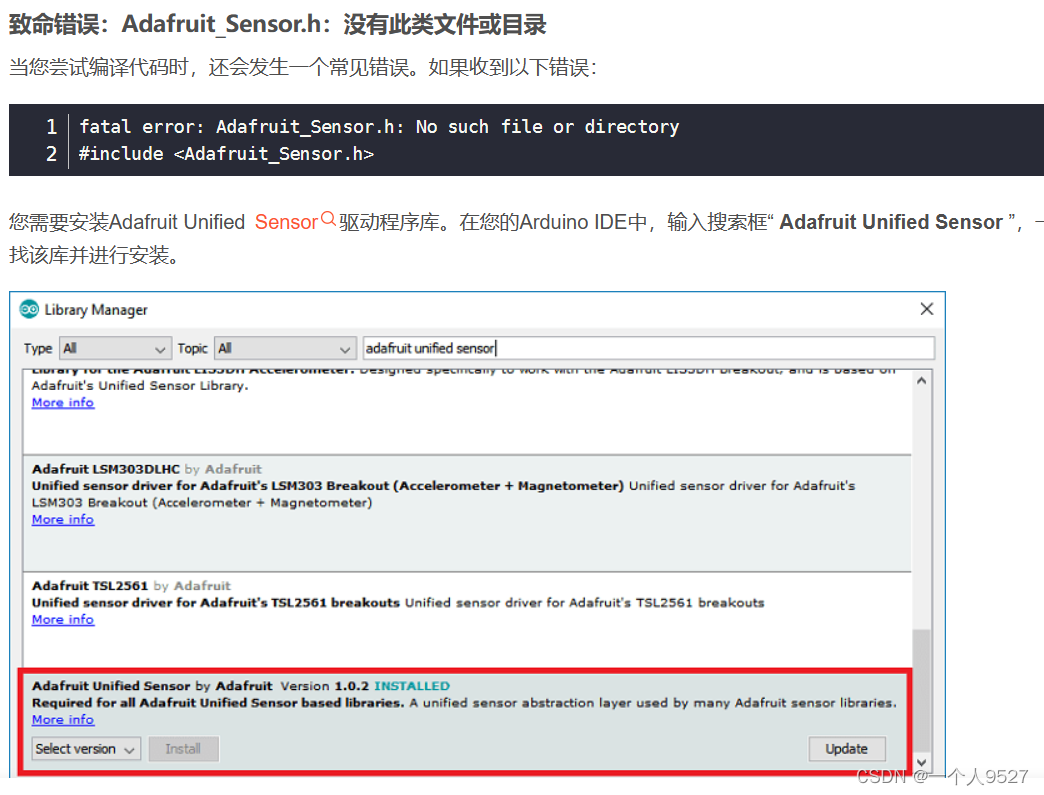

 如果有错误看看（错误原因）

(21条消息) Arduino关于DHT11和DHT22湿度和温度传感器的完整指南_dht22 arduino_蔚蓝慕的博客-CSDN博客

 很有可能线子坏掉了，我是换了线，全正常了

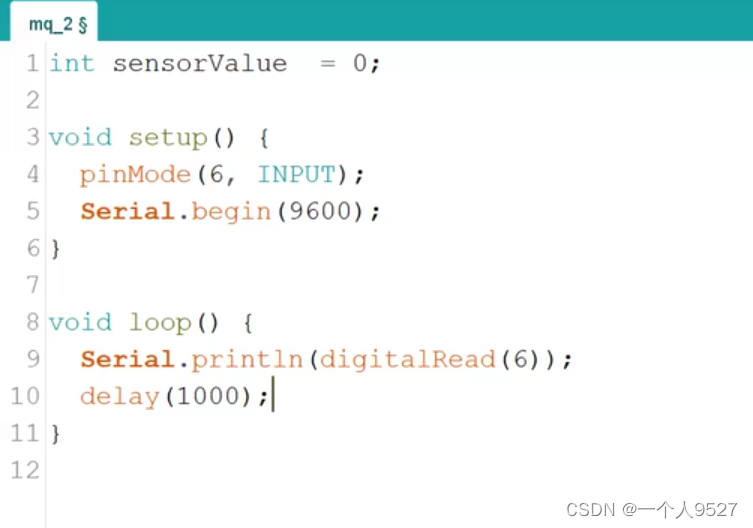

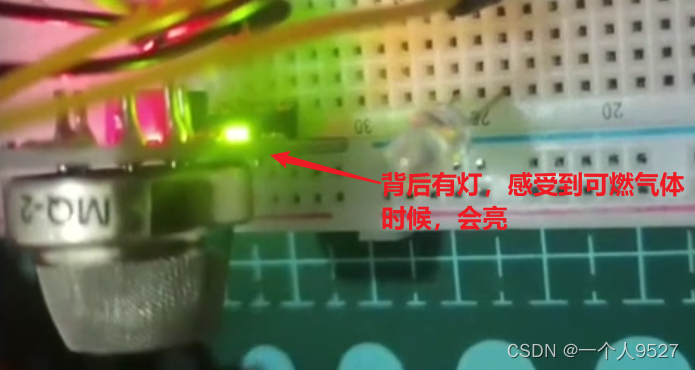

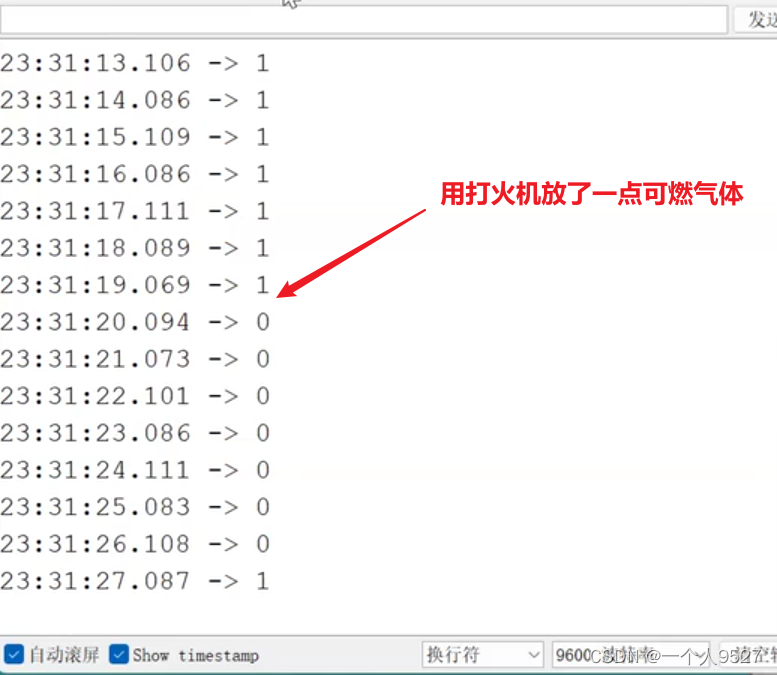

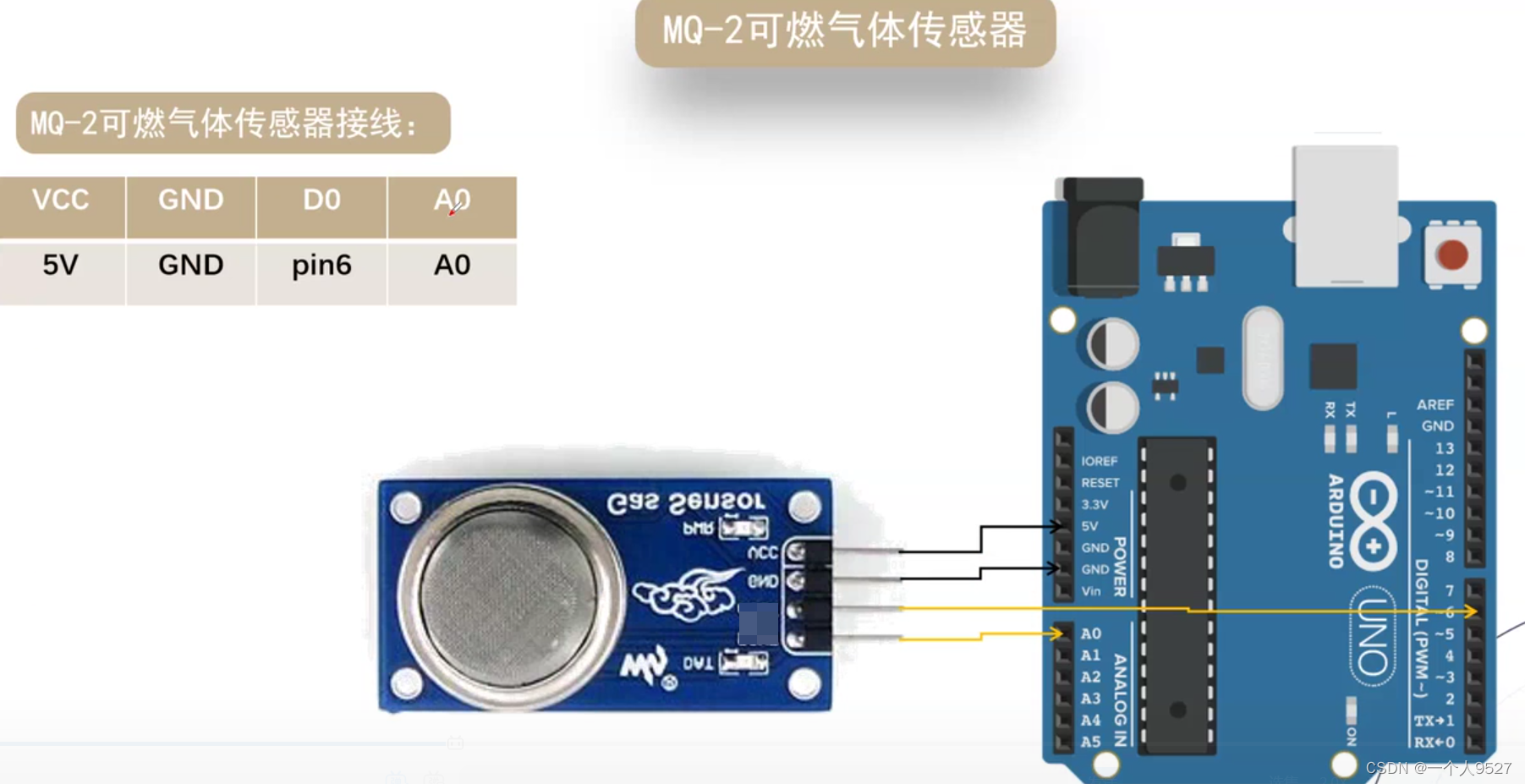

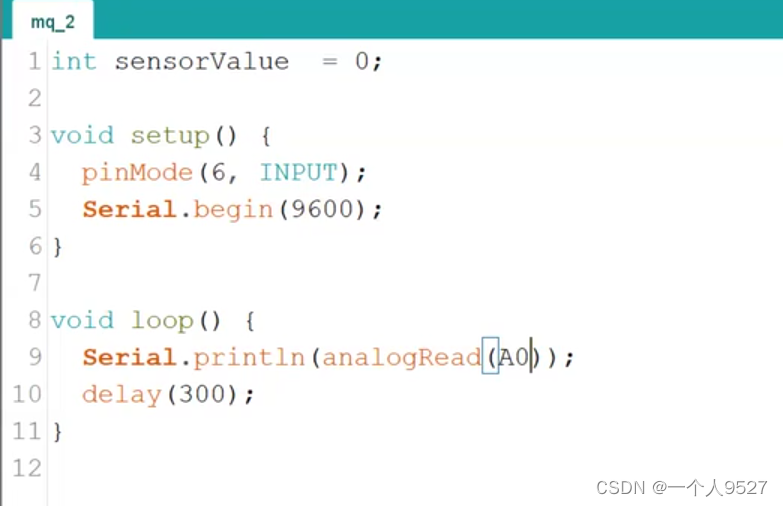

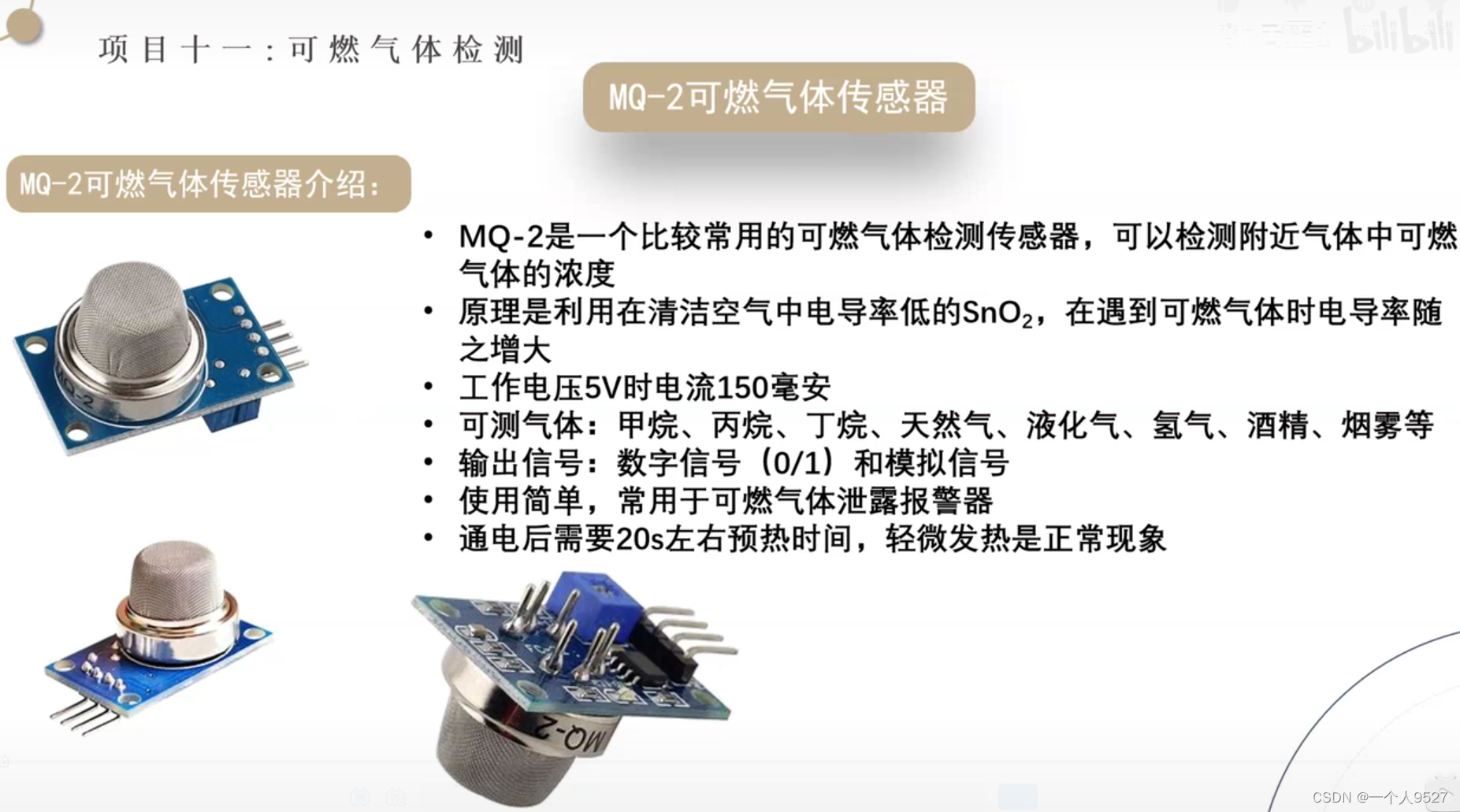

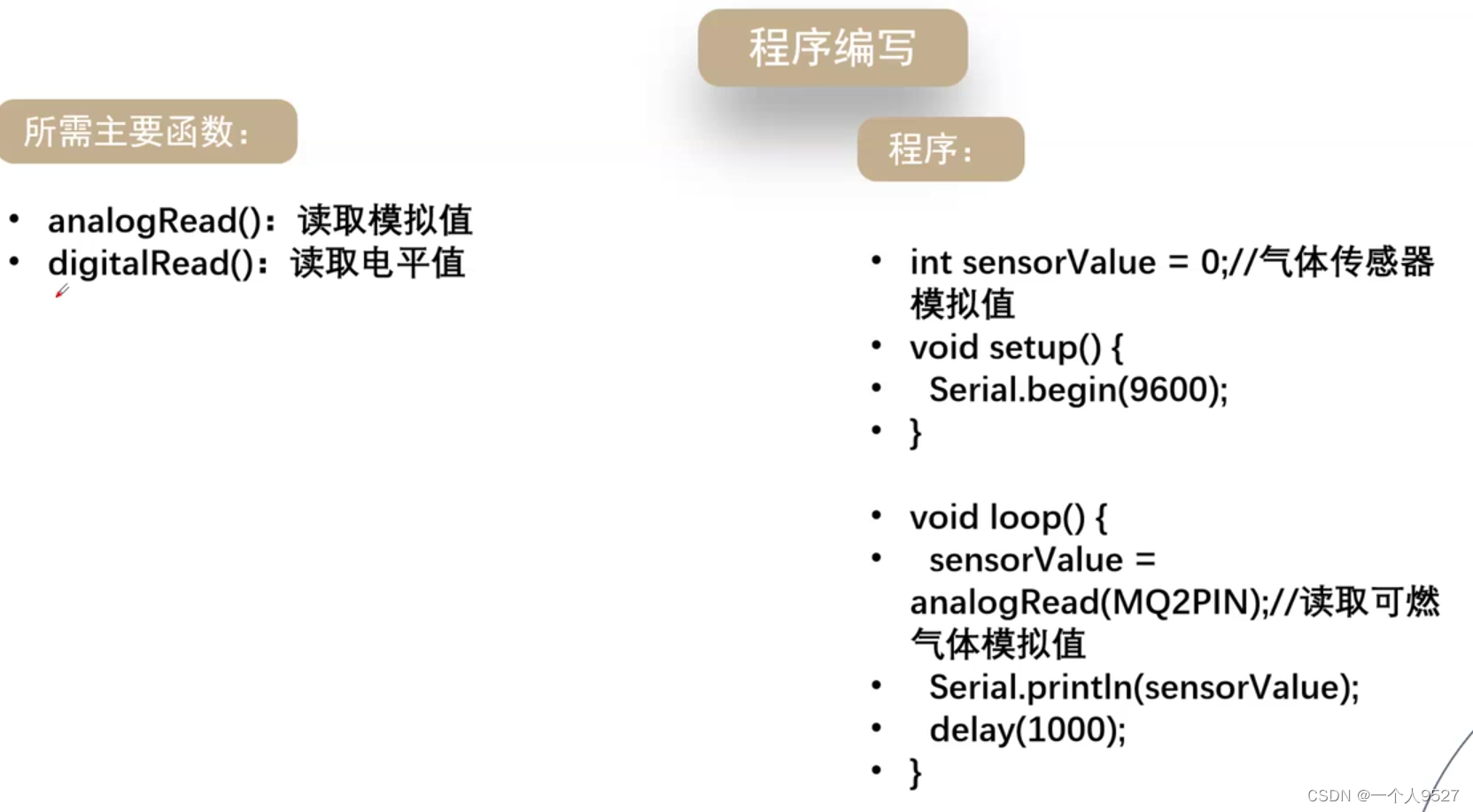

MQ-2可燃气体传感器

 后面有螺丝可以调节阈值；

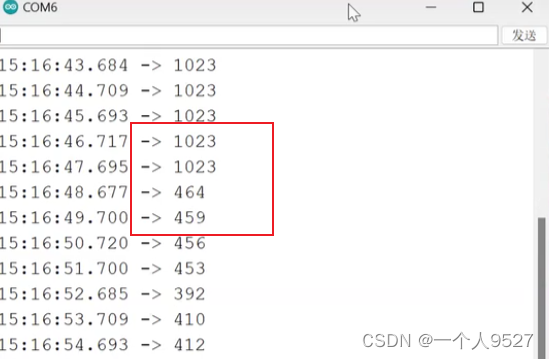

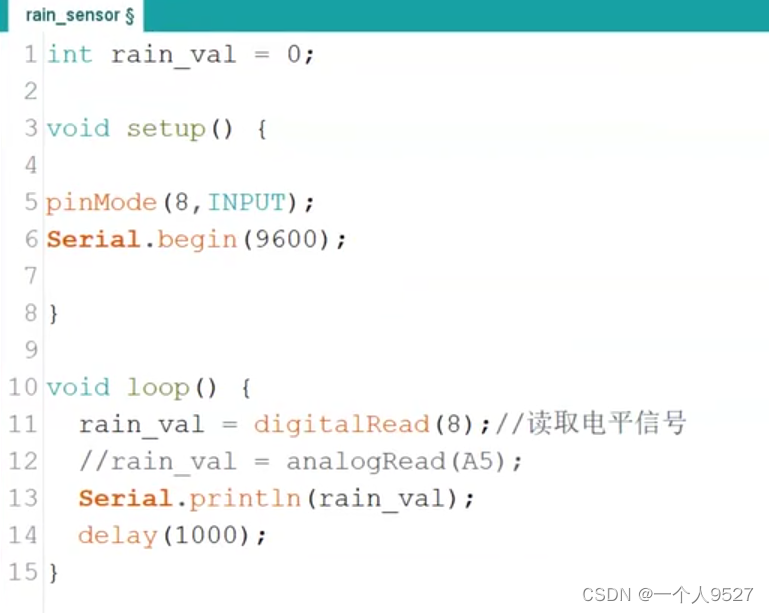

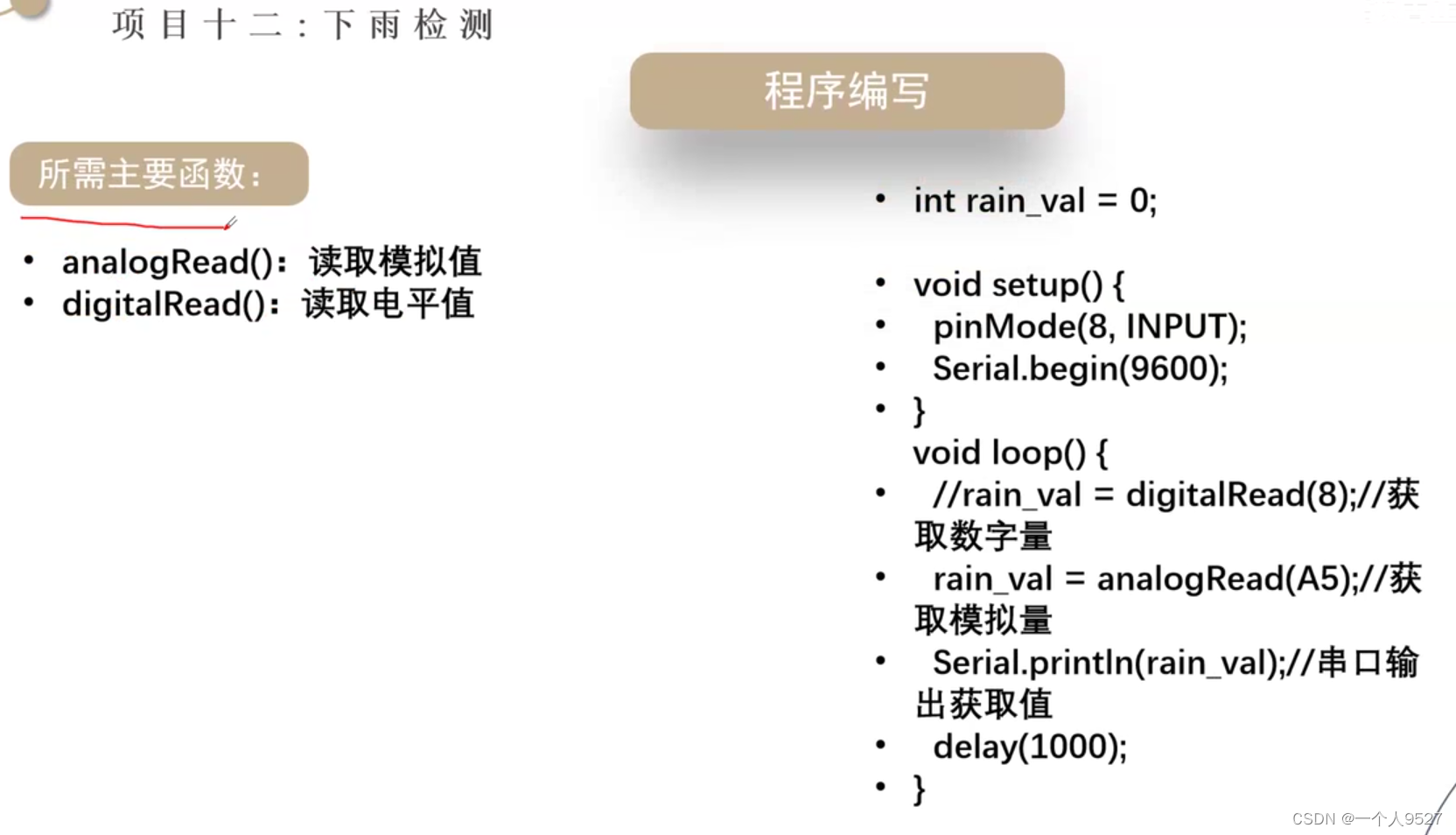

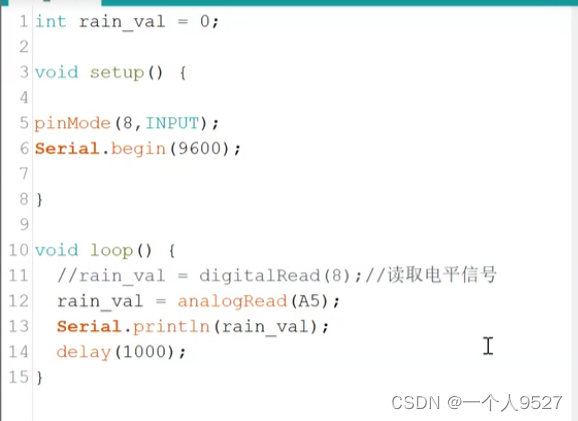

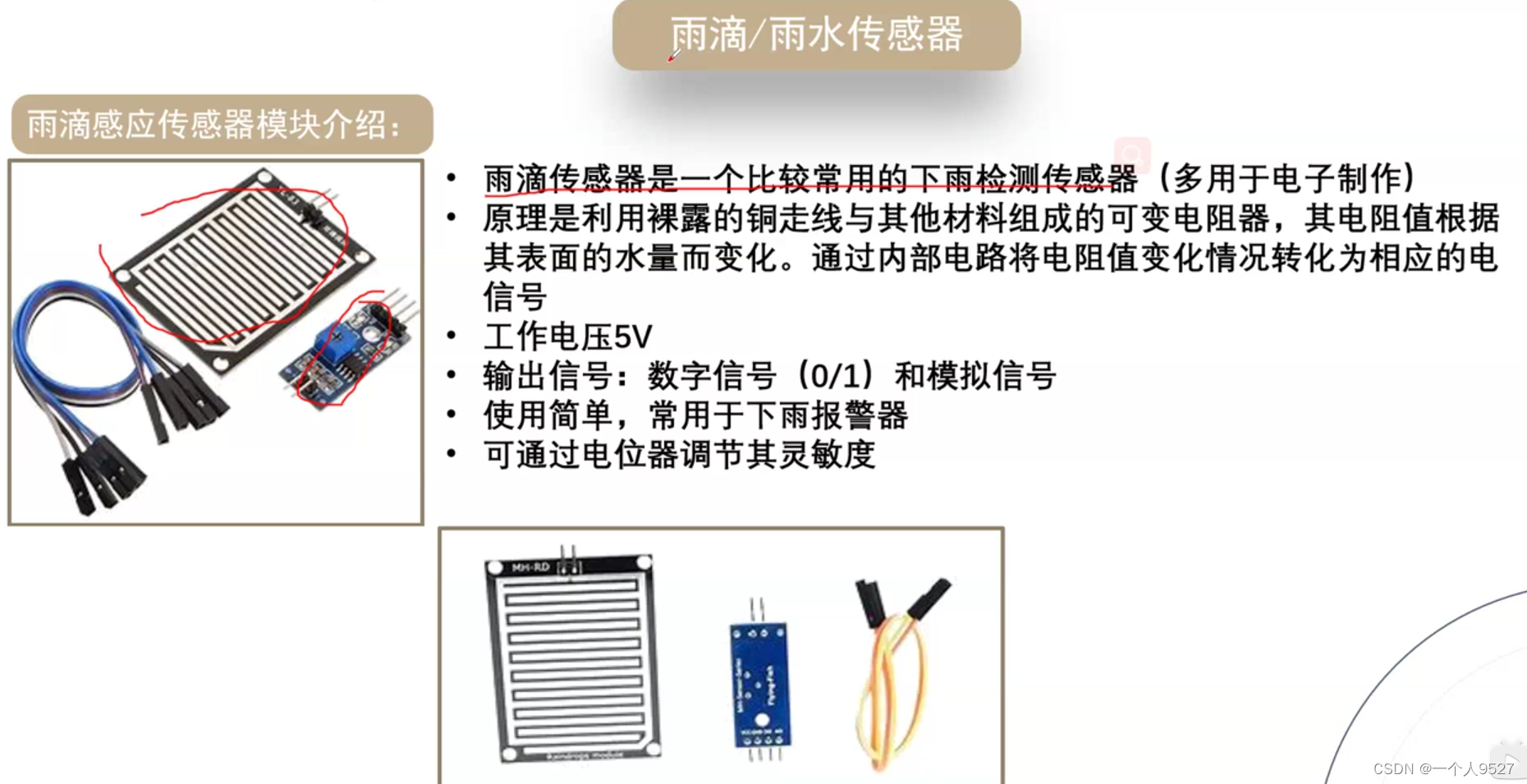

 雨滴传感器





 补充：如果没有水，板子传感器的模块有一个绿色发灯亮，如果有水，有两个绿灯亮。

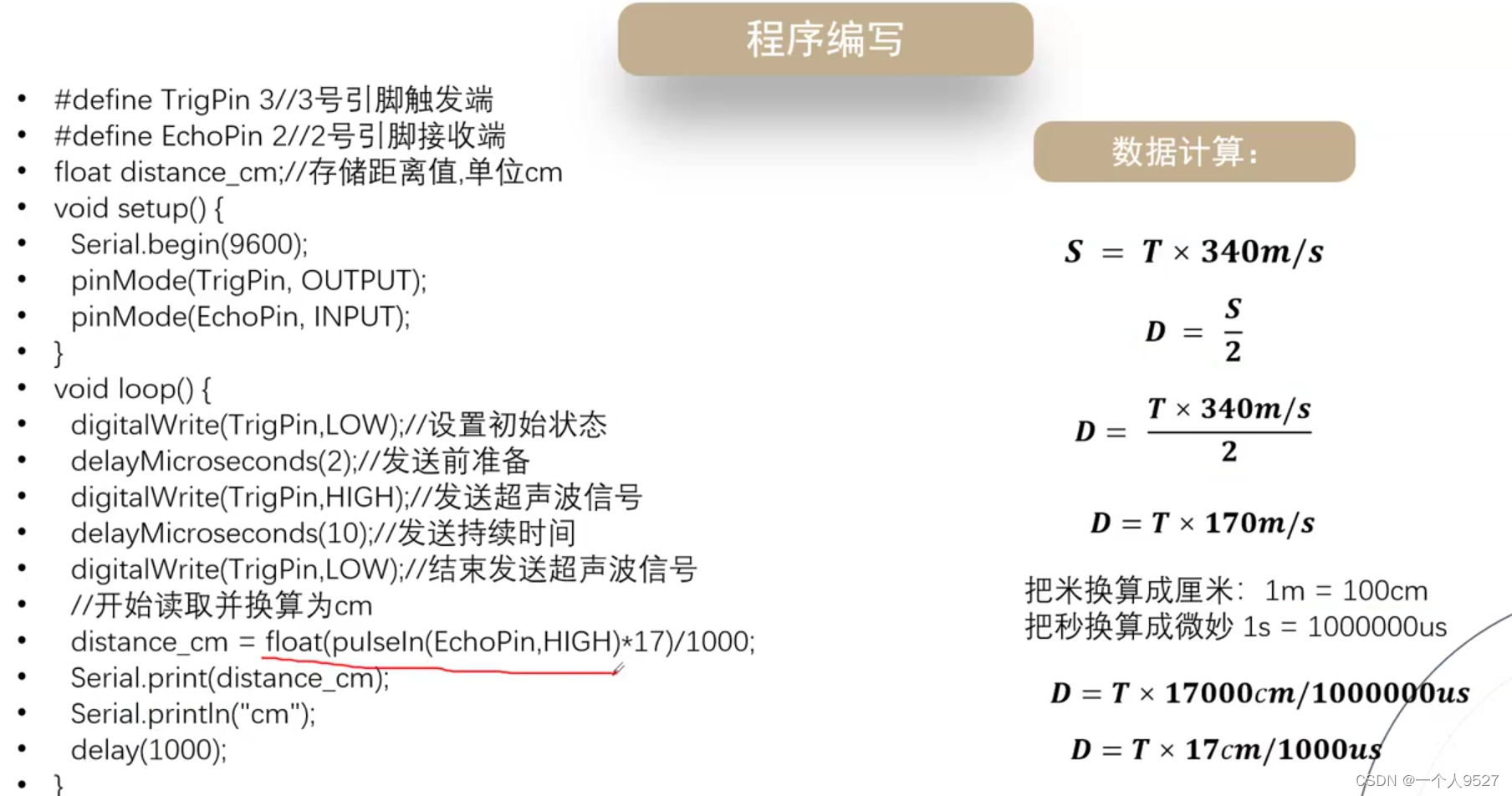

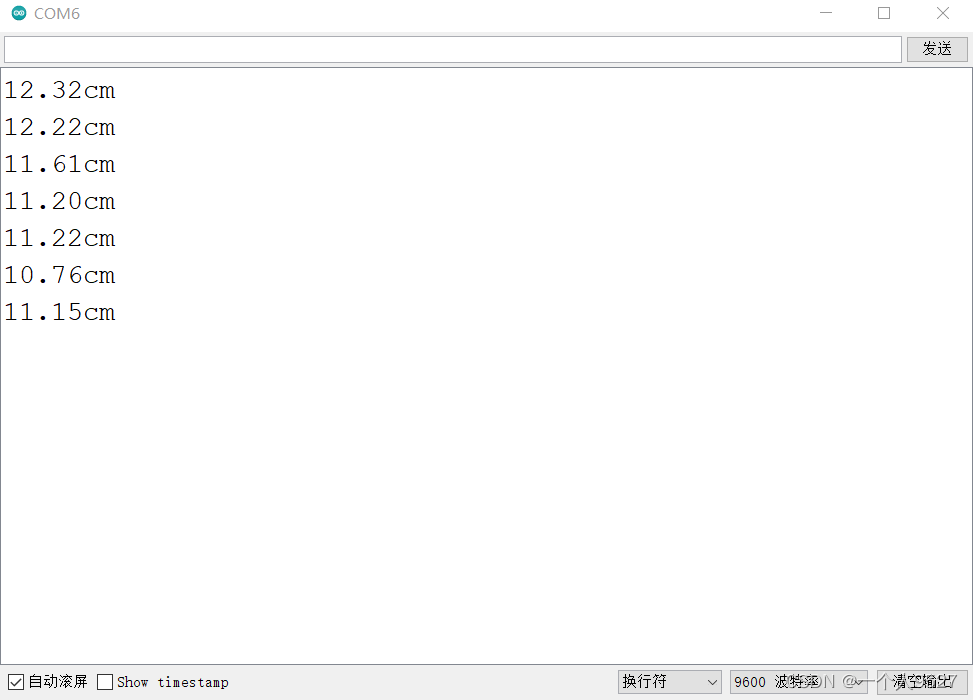

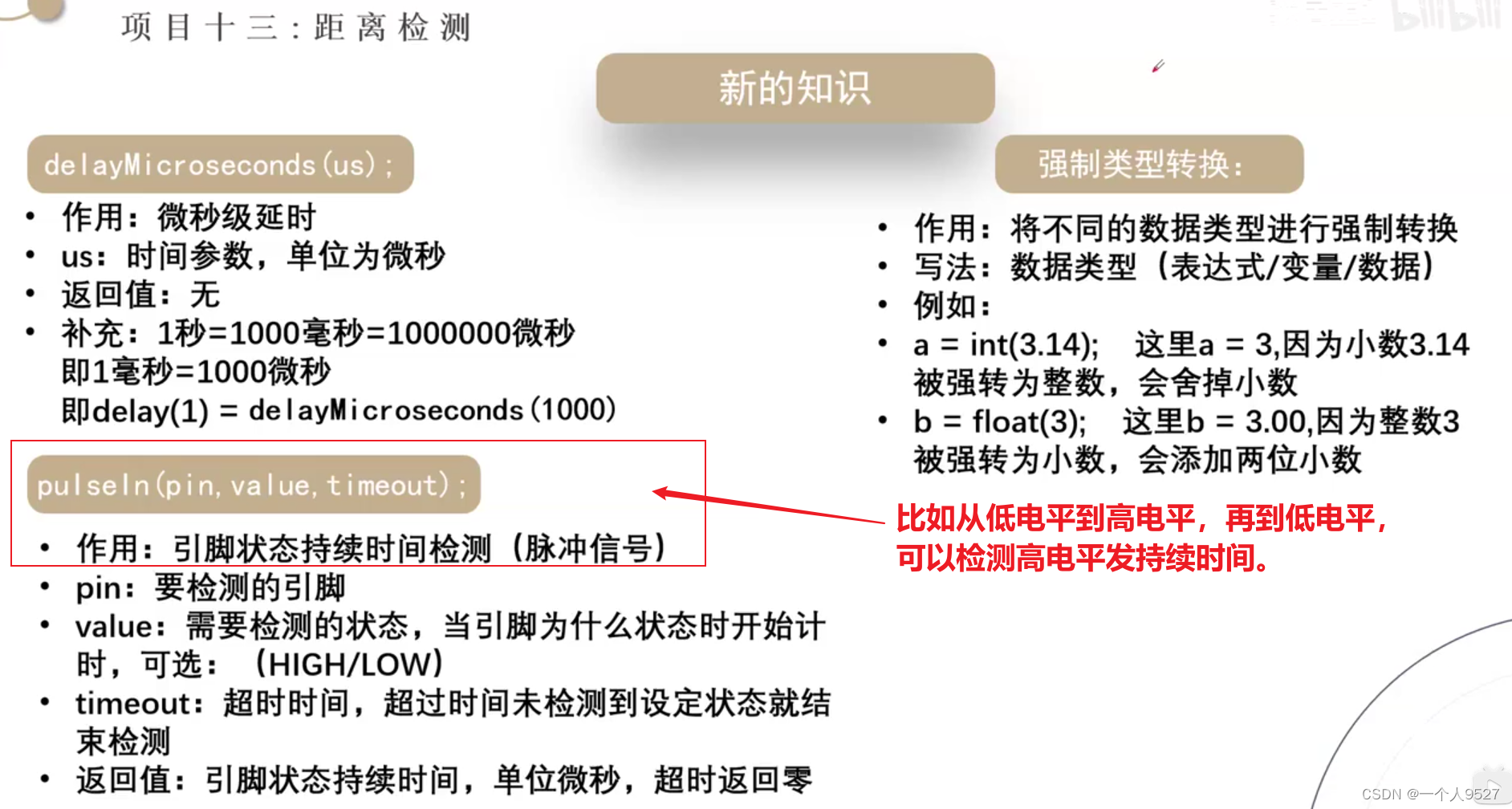

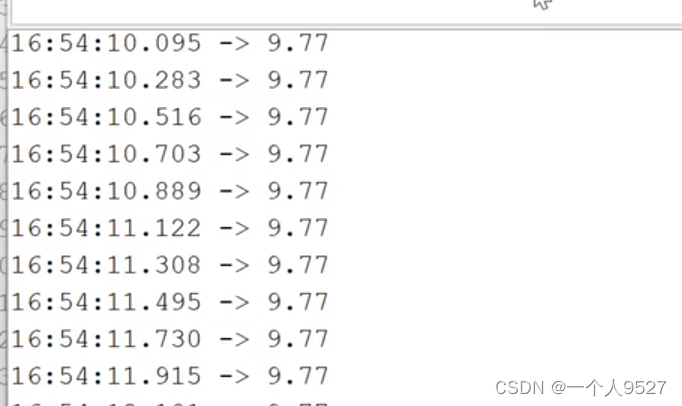

 HC-SR04超声波传感器





#define TrigPin 3 //3号引脚触发端
#define EchoPin 2 //2号引脚接收端
float distance_cm;//存储距离值,单位cm
void  setup() {Serial.begin(9600);pinMode(TrigPin, OUTPUT);pinMode(EchoPin, INPUT);}void loop() {digitalWrite(TrigPin,LOW);//设置初始状态delayMicroseconds(2);//发送前准备digitalWrite(TrigPin, HIGH); //发送超声波信号delayMicroseconds(10);//发送持续时间digitalWrite(TrigPin, LOW); //结束发送超声波信号//开始读取并换算为cmdistance_cm = float(pulseIn(EchoPin, HIGH) * 17) / 1000;Serial.print(distance_cm);Serial.println("cm");delay(1000);}

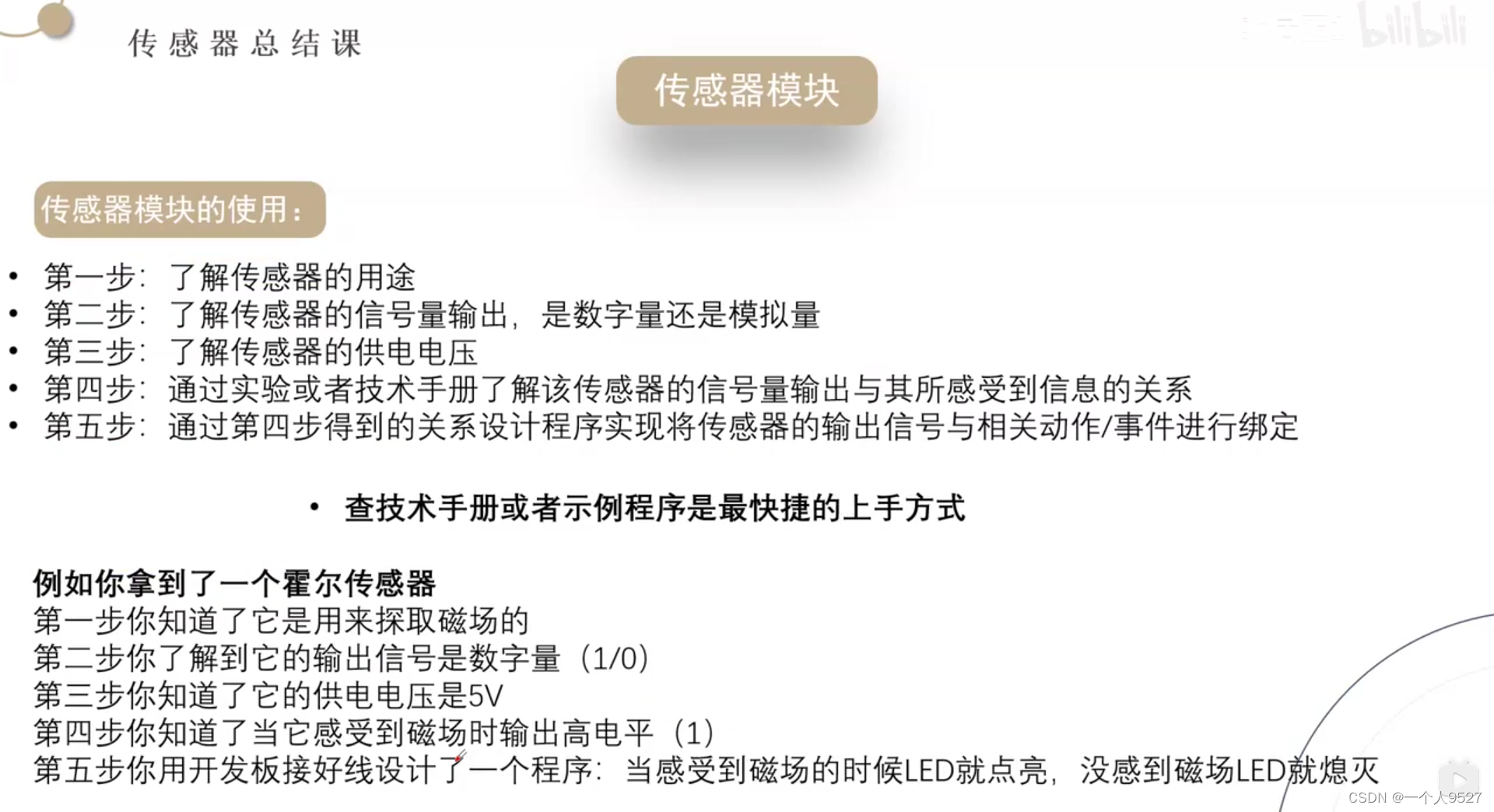

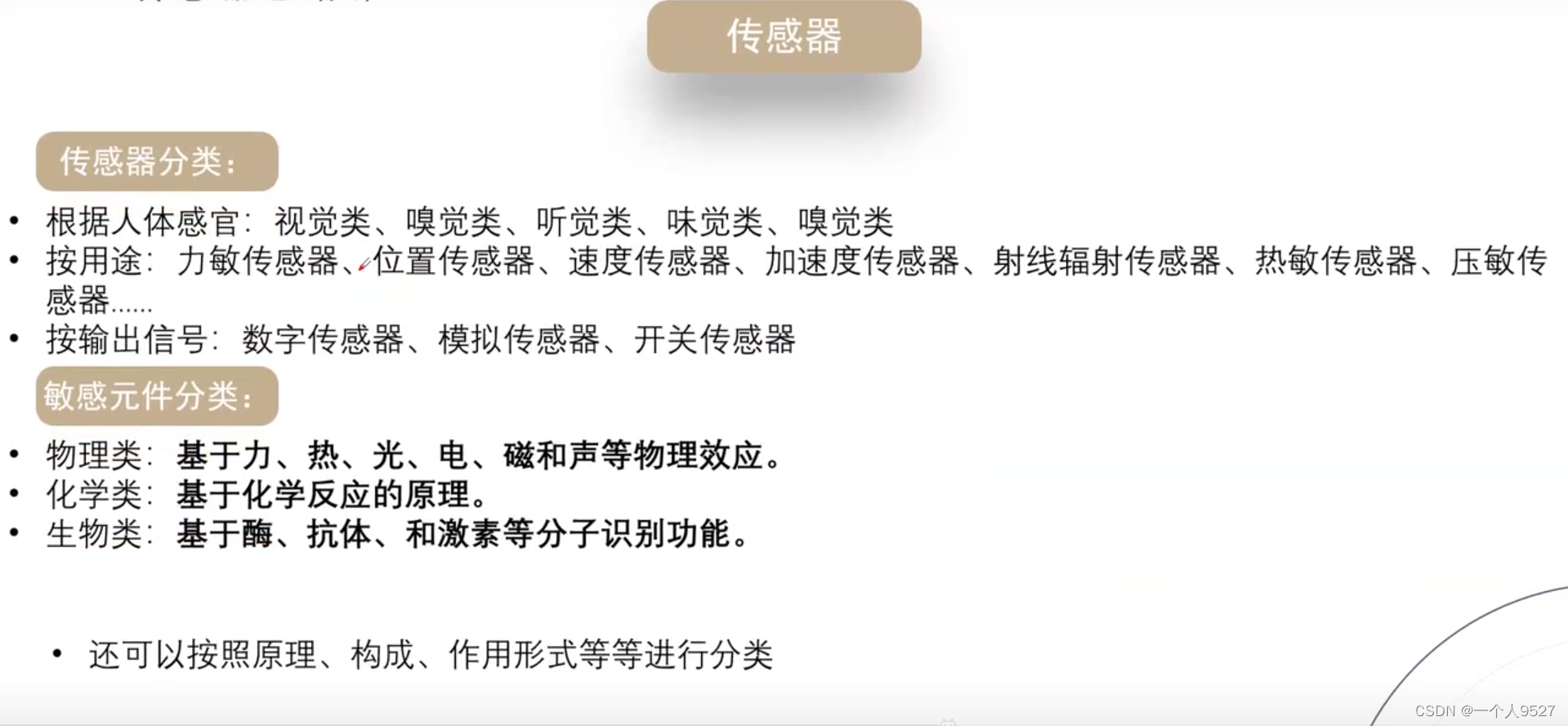

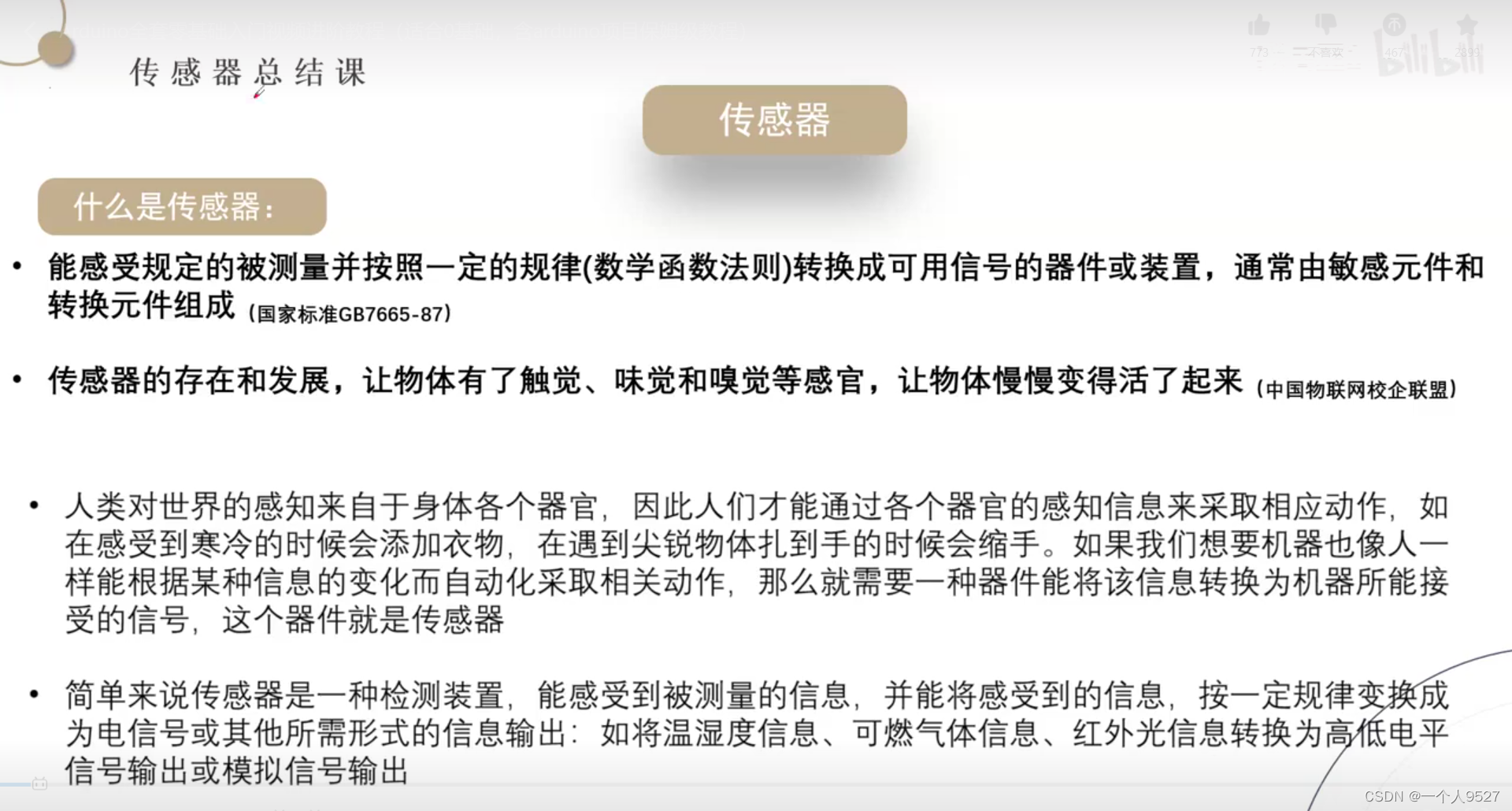

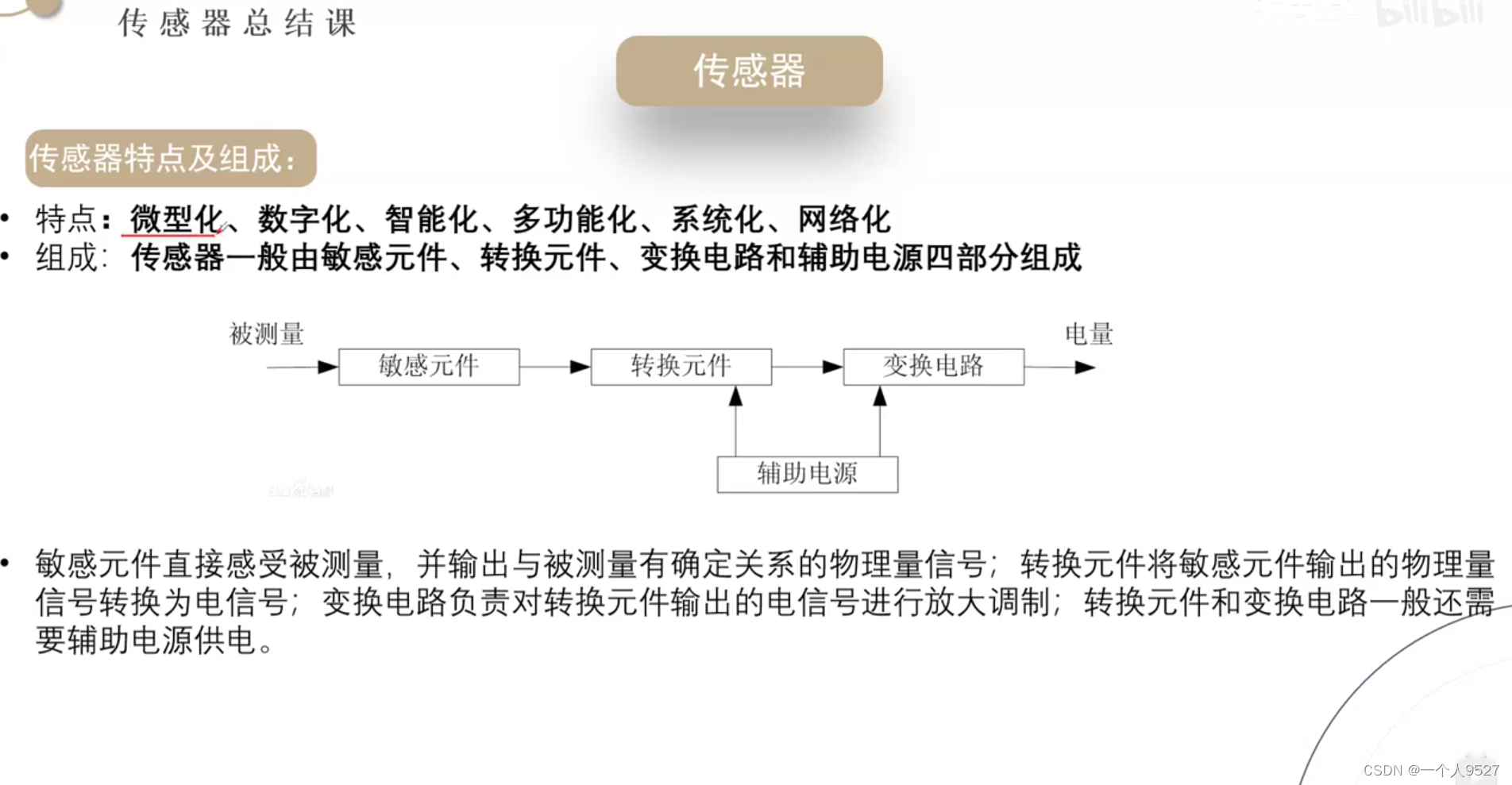

传感器总结课

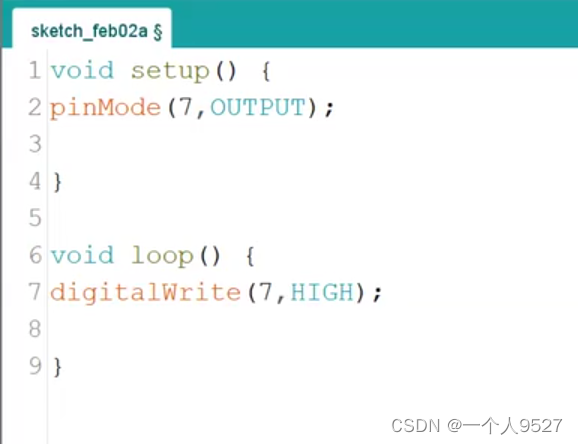

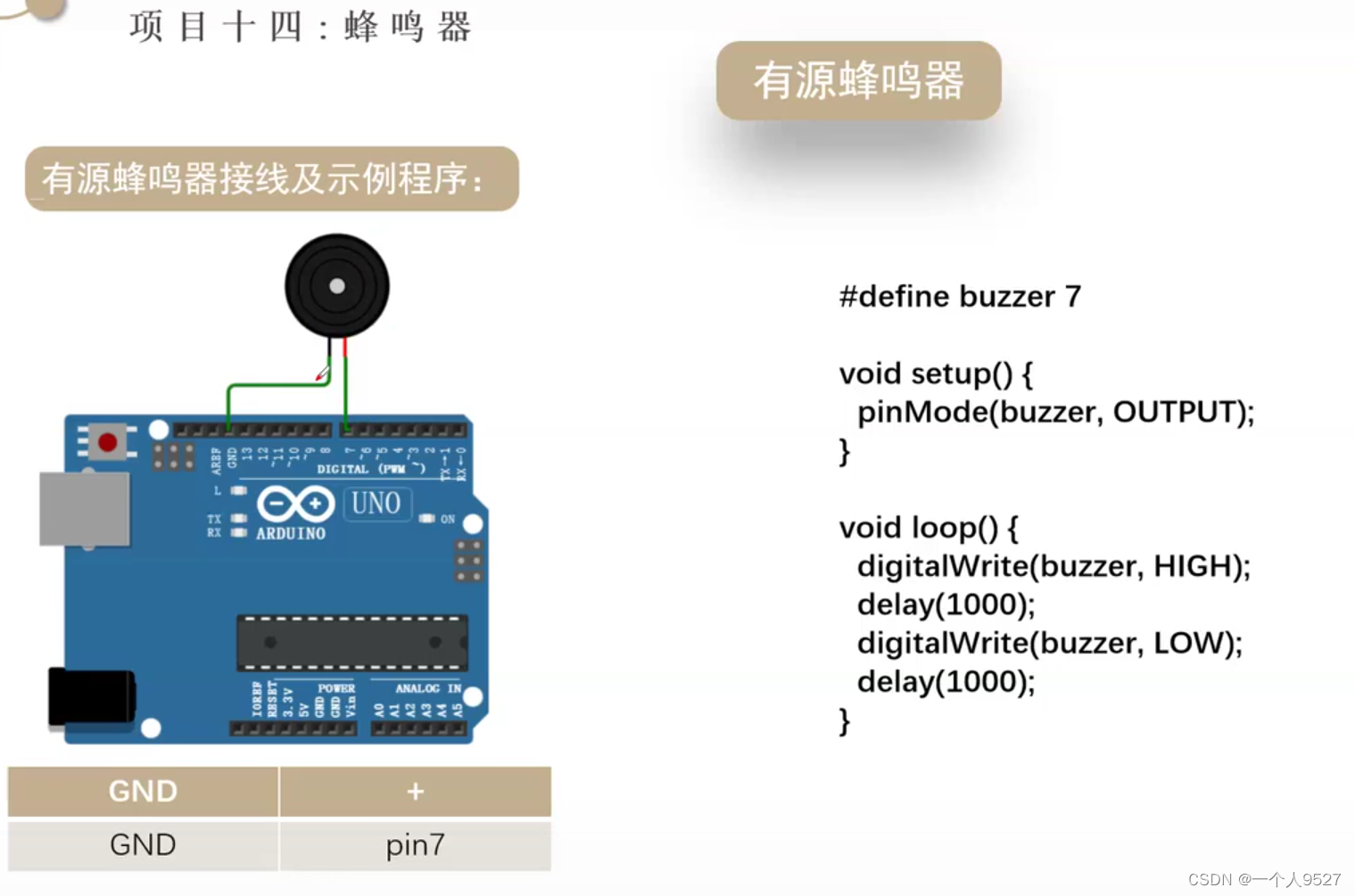

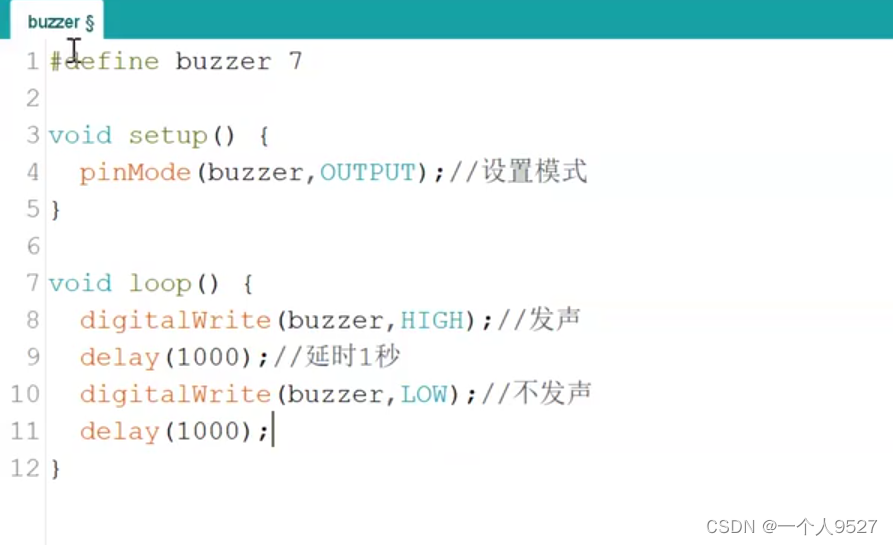

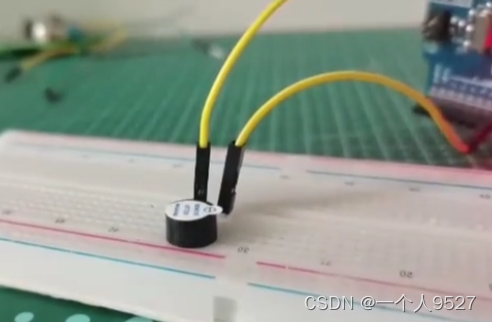

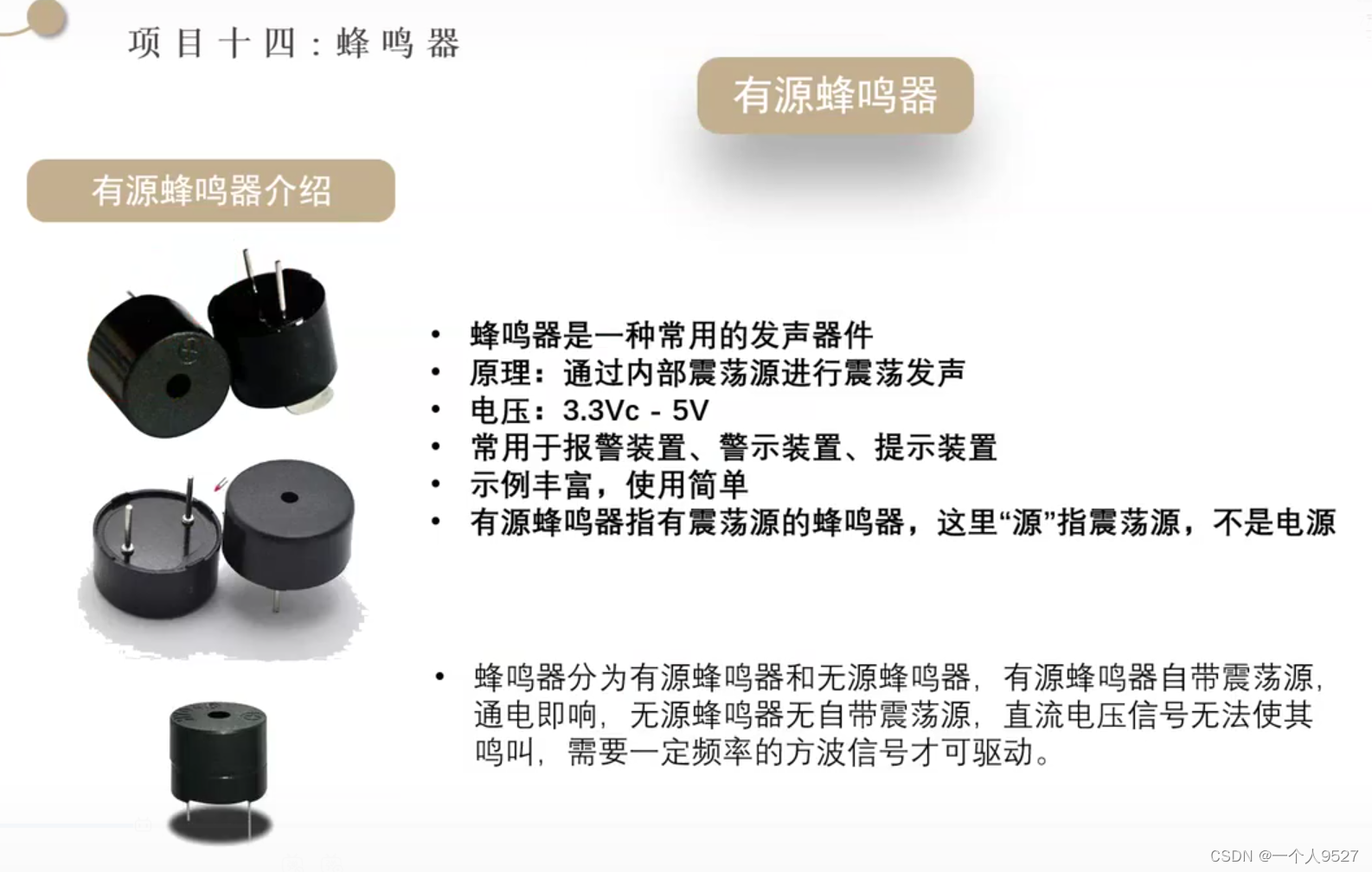

 蜂鸣器



#define buzzer 7void setup() {pinMode(buzzer, OUTPUT); //设置模式
}void loop() {digitalWrite(buzzer, HIGH); //发声delay(1000);//延时1秒digitalWrite(buzzer, LOW); //不发声delay(1000);
}

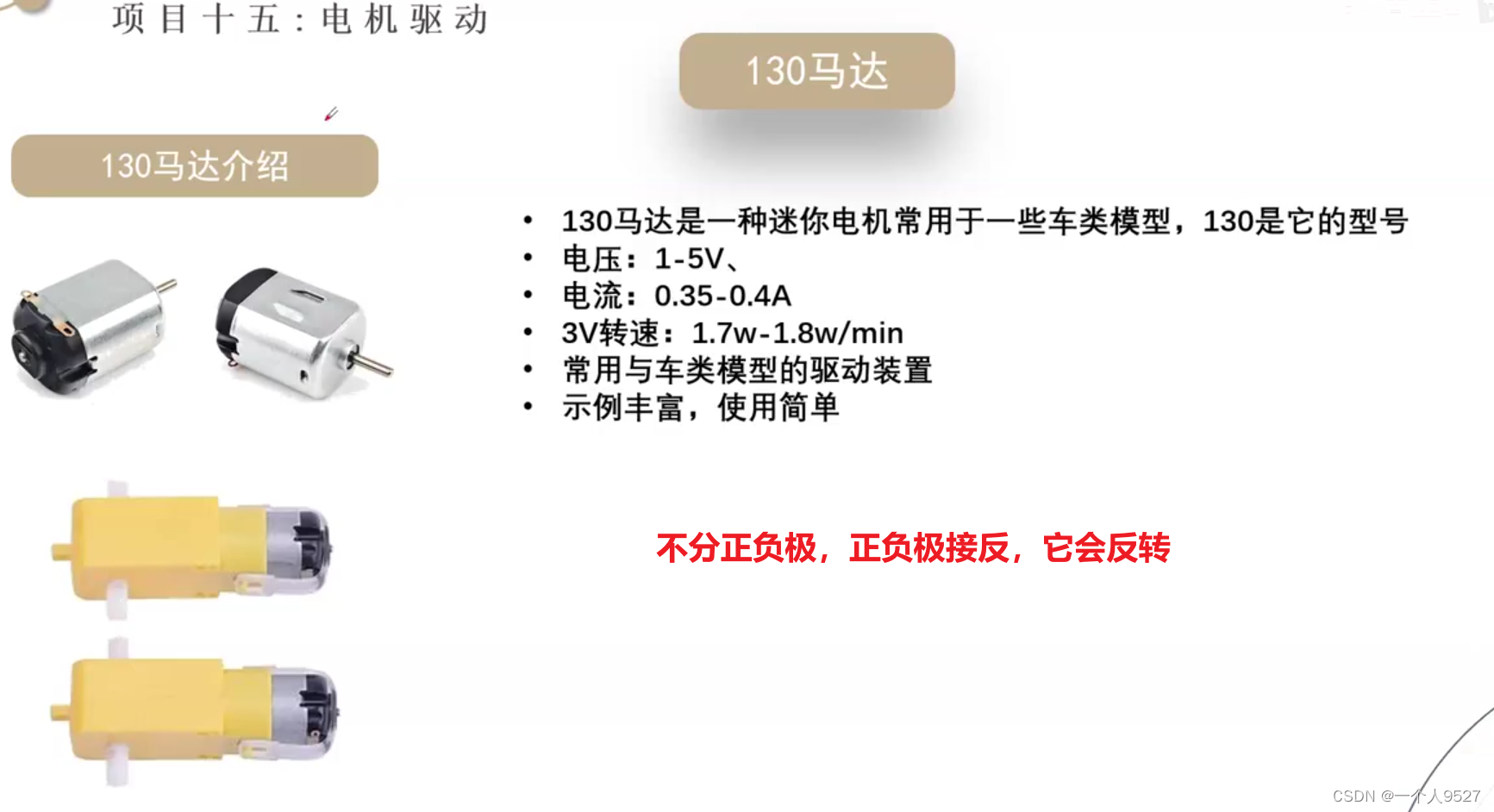

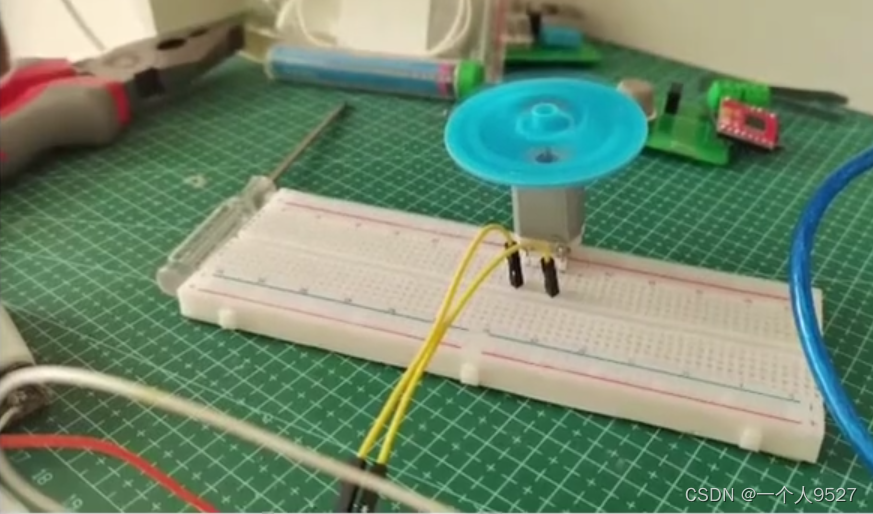

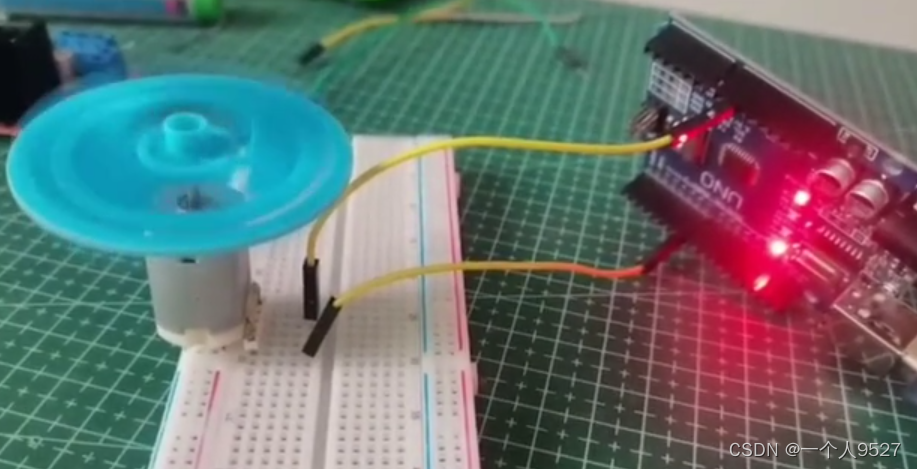

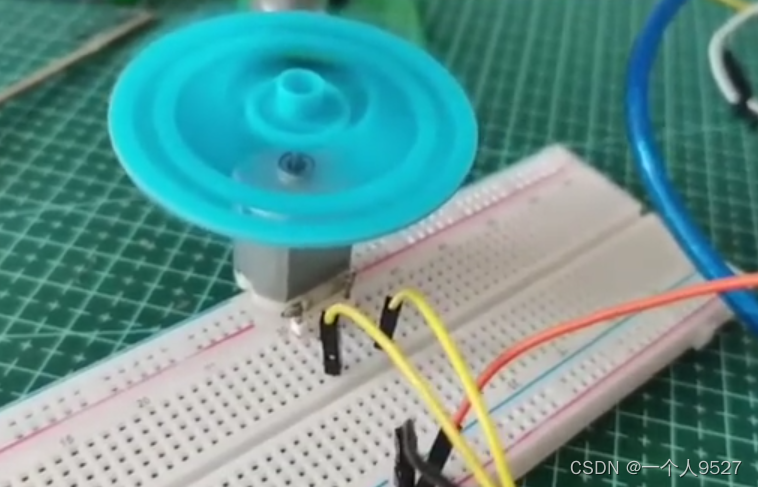

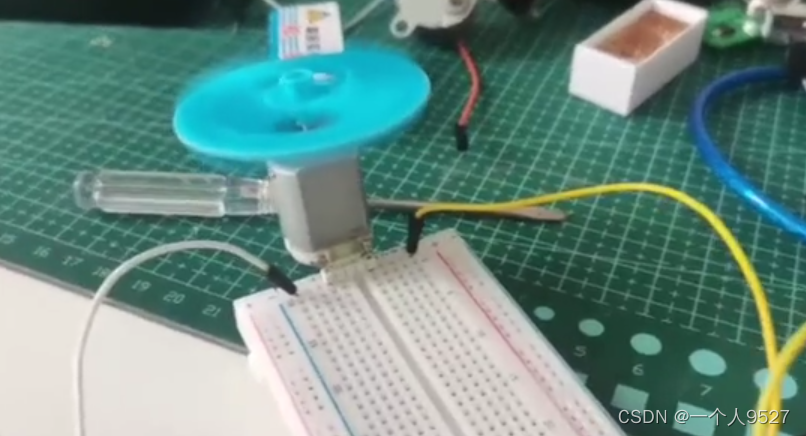

130马达



 有时候需要推一下，它才会转，因为开发板电流太小了。

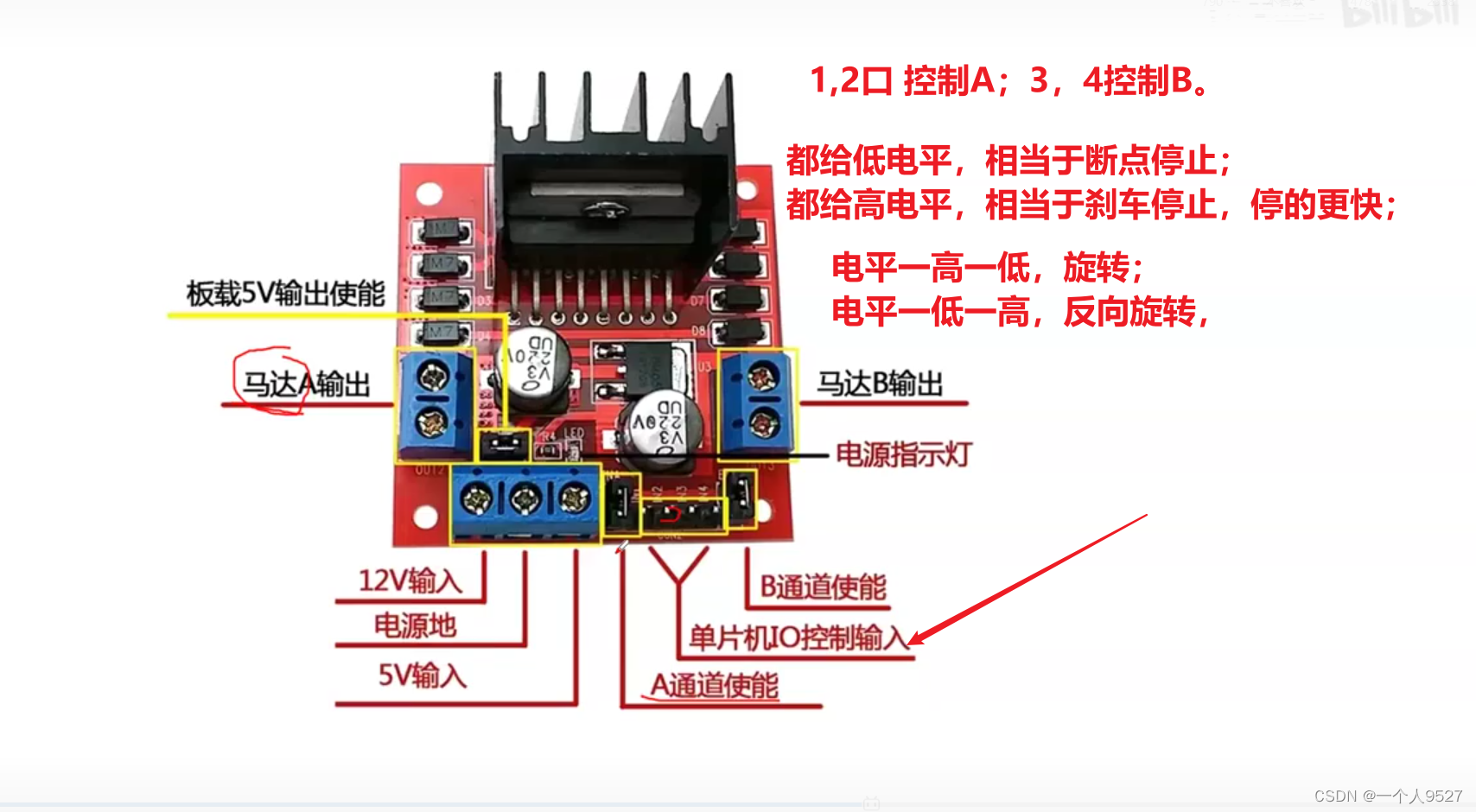

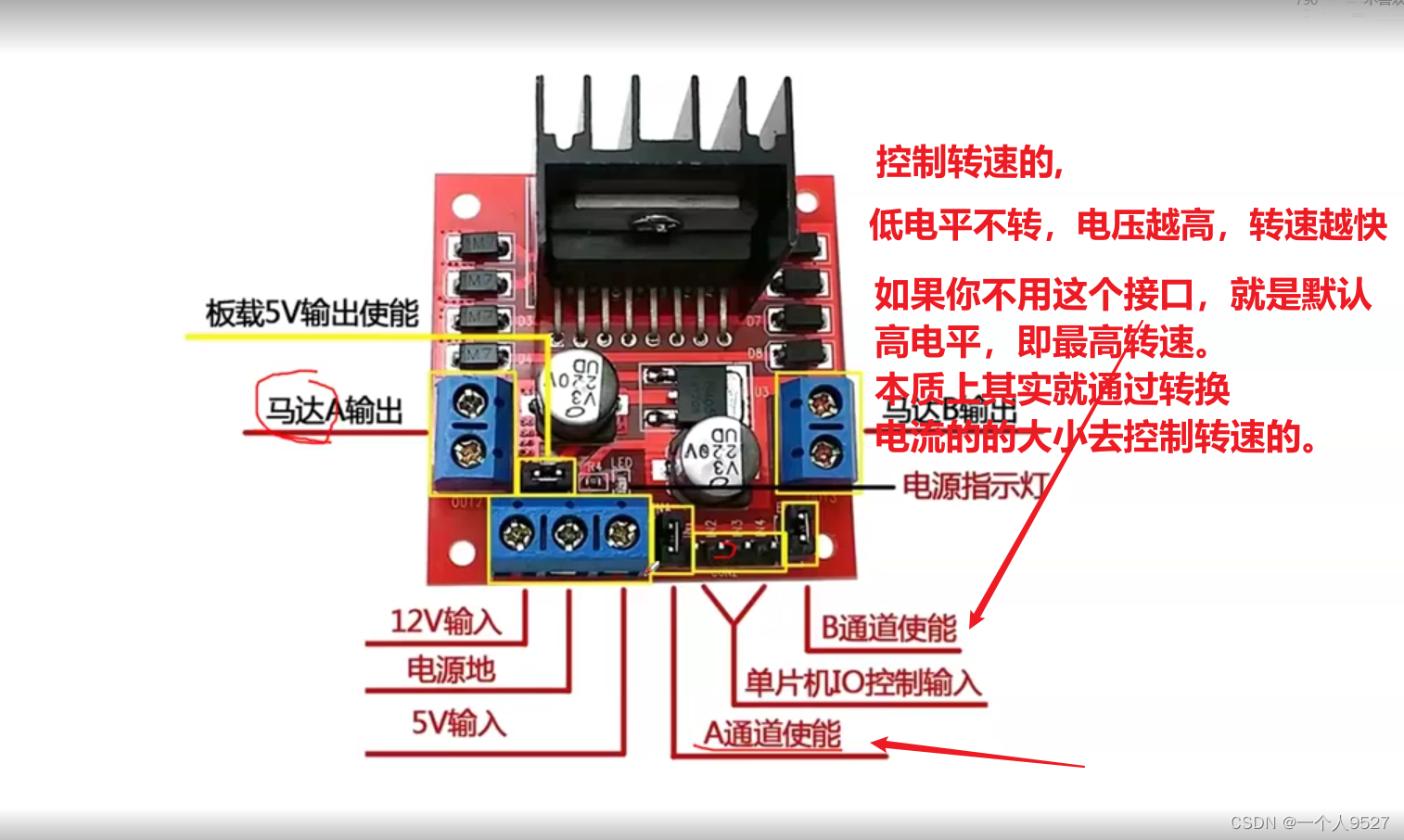

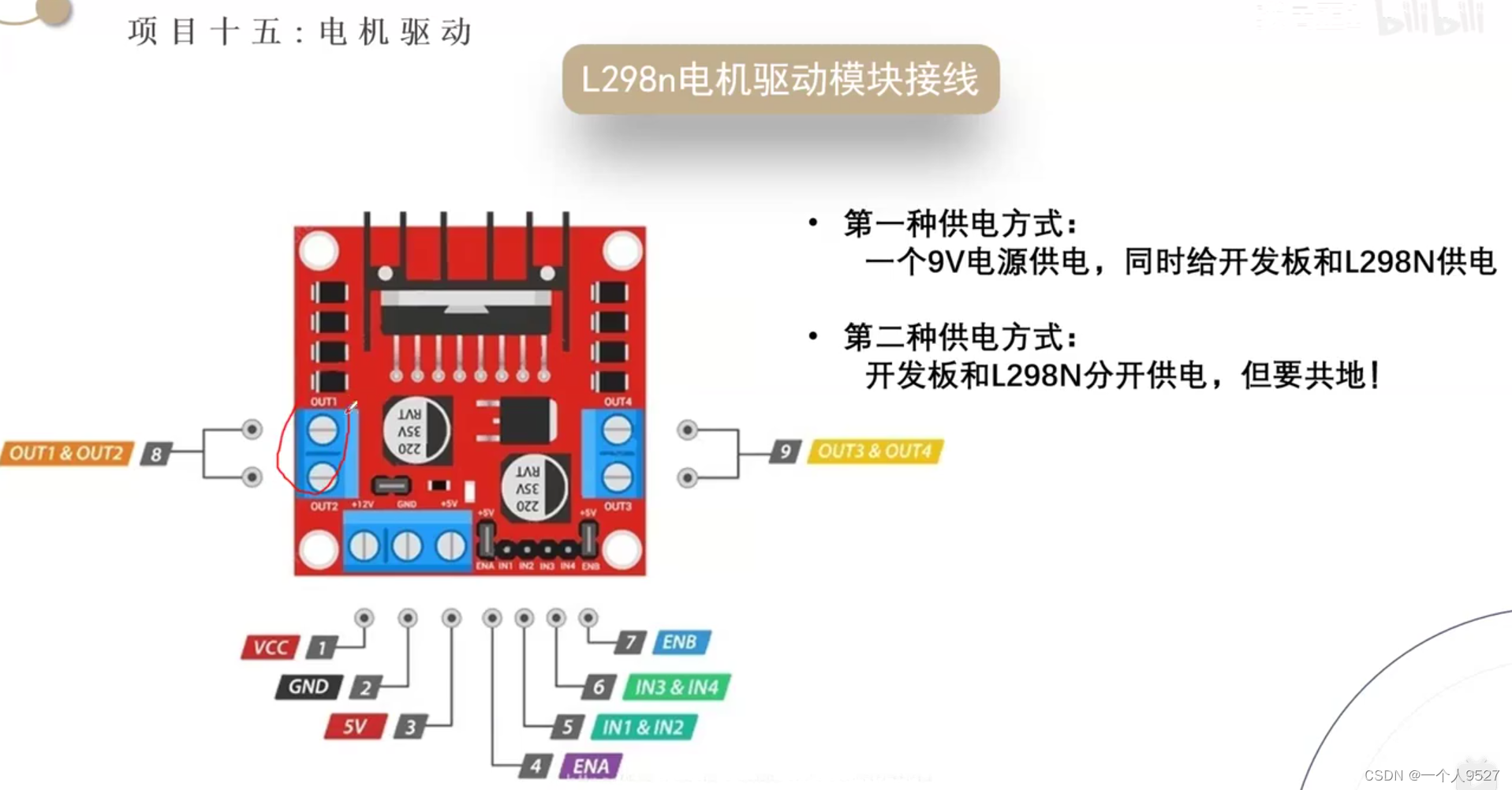

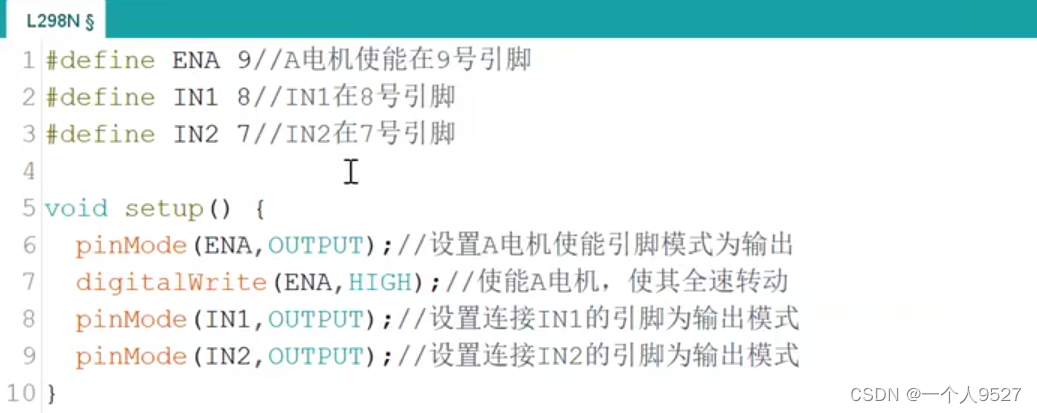

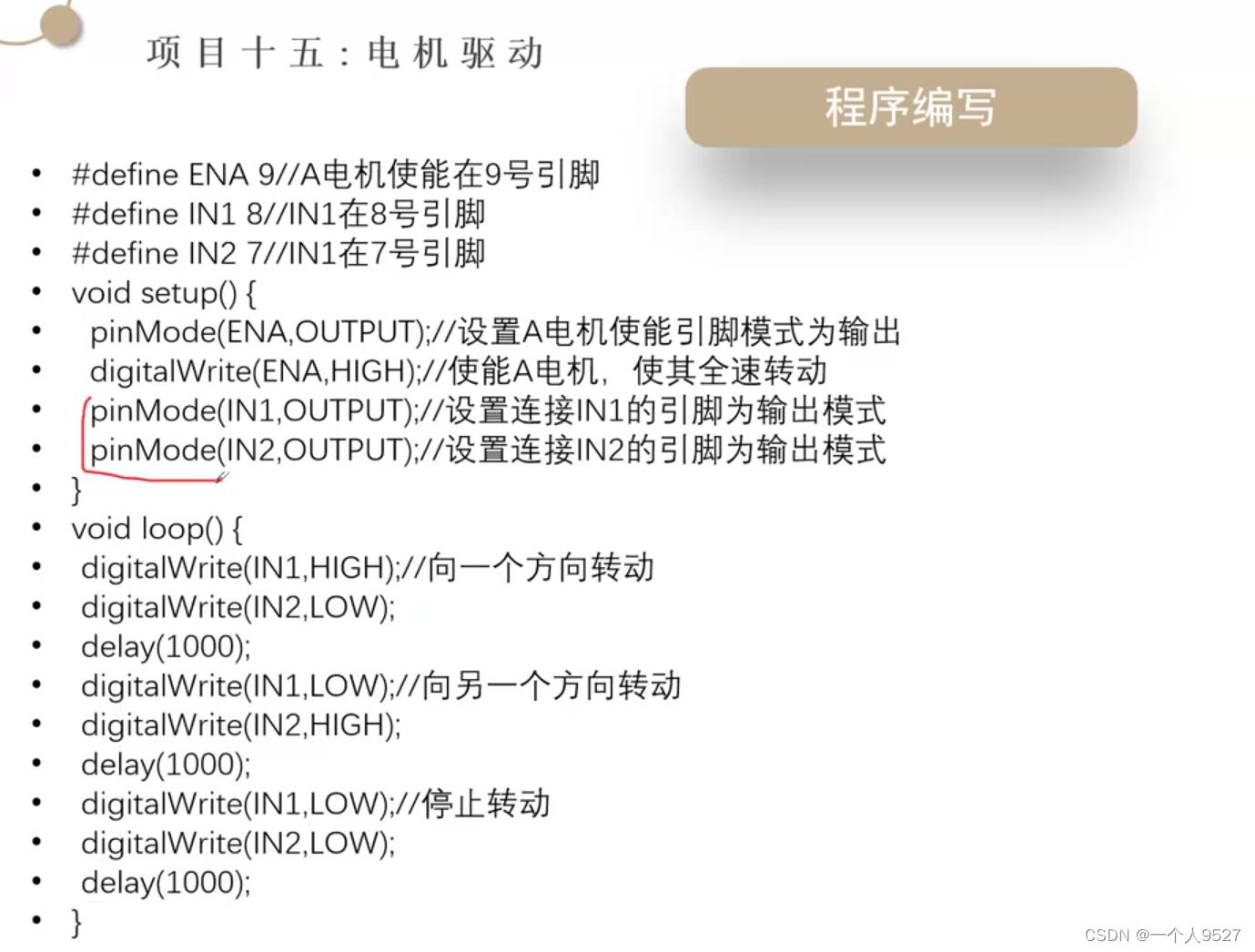

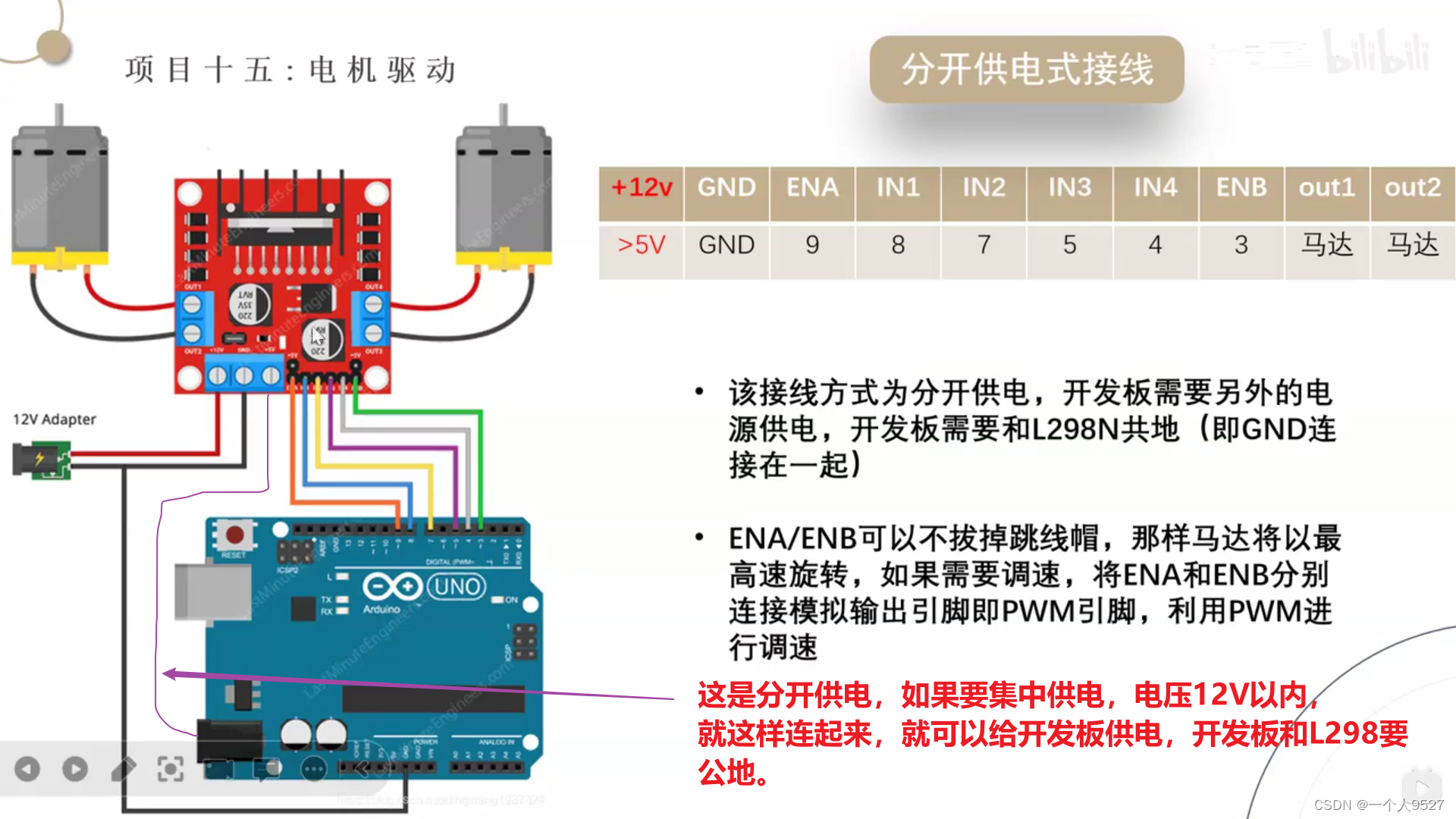

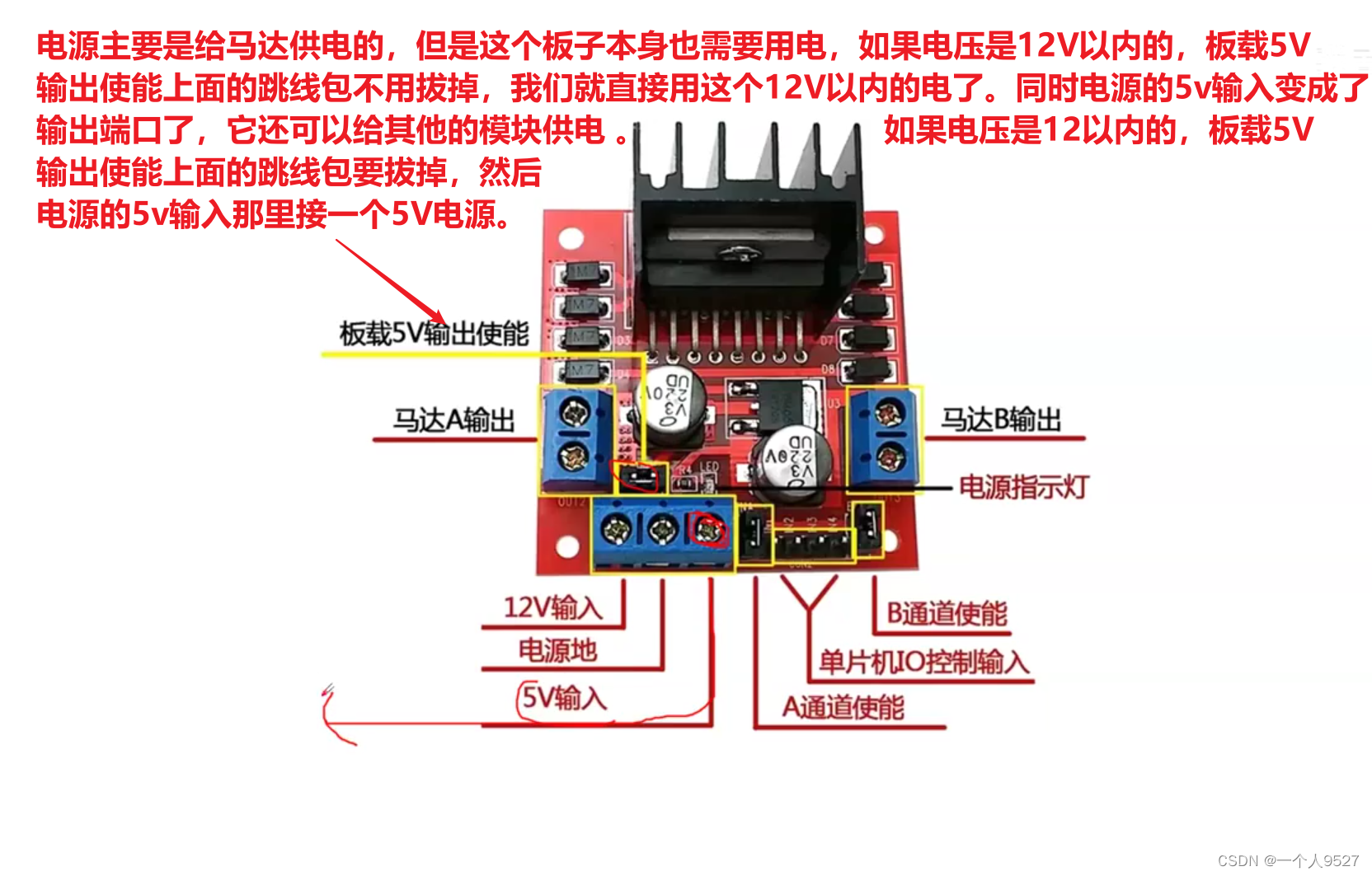

L298n电机驱动模块



 A，B通道使能上面有个跳线帽，如果你没有拔掉，不用这个，然后就是默认电机全速旋转。

不是跳线包，是跳线帽，如果跳线帽没有拔掉，它会把12伏以下的点转成5伏的电给我们这个板供电。

 这种方式开发板还要单独找个电源供电。

两种方式 都要共地

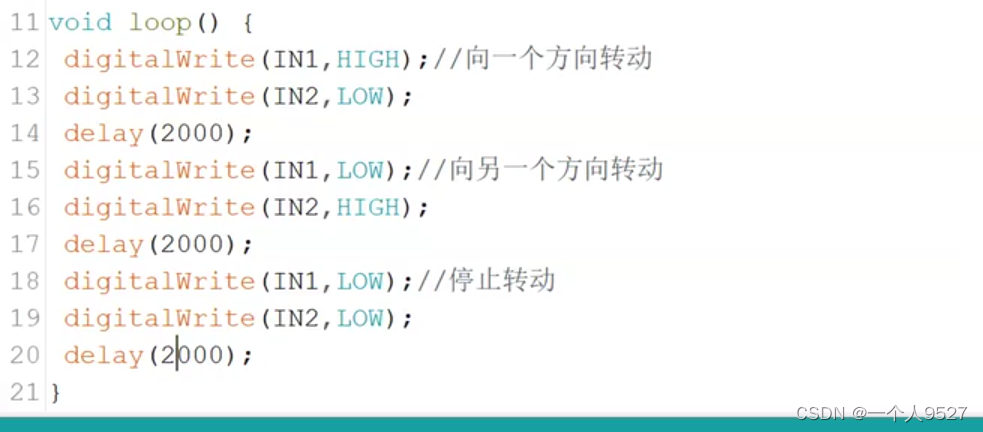

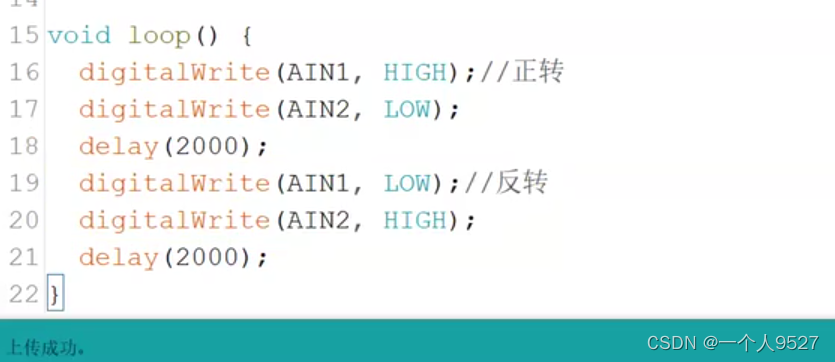

 正转，停两秒，反转，停两秒。

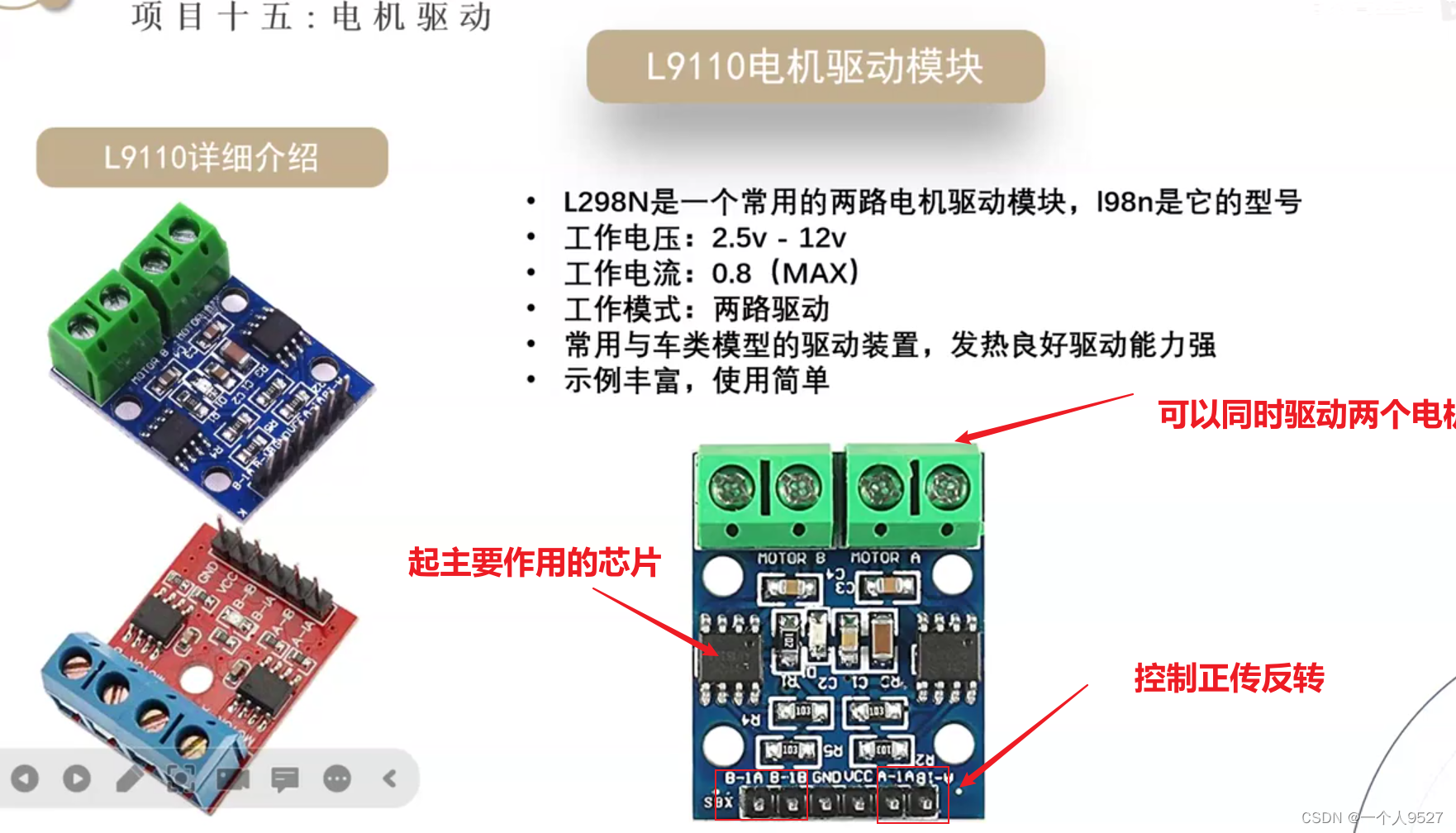

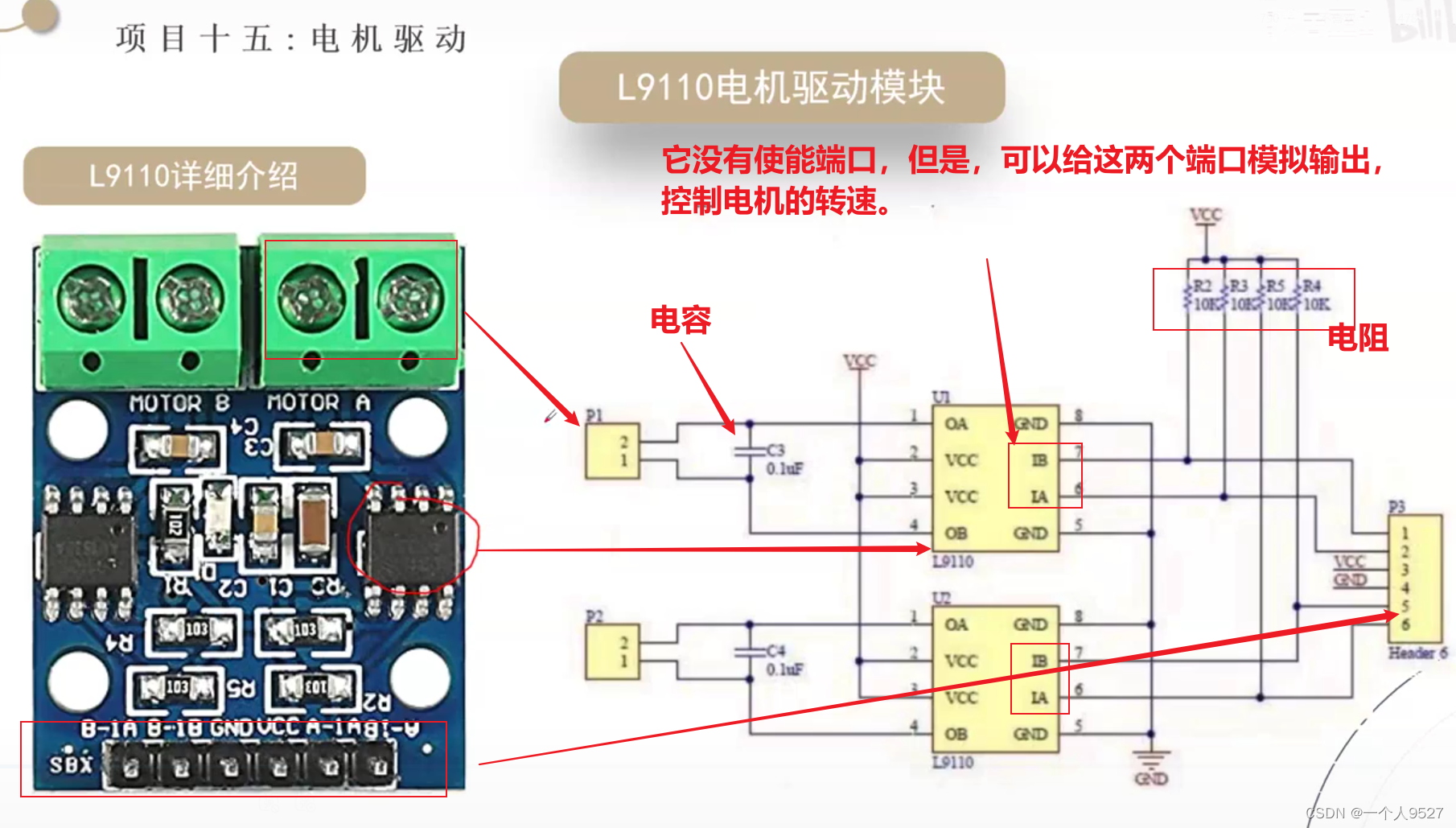

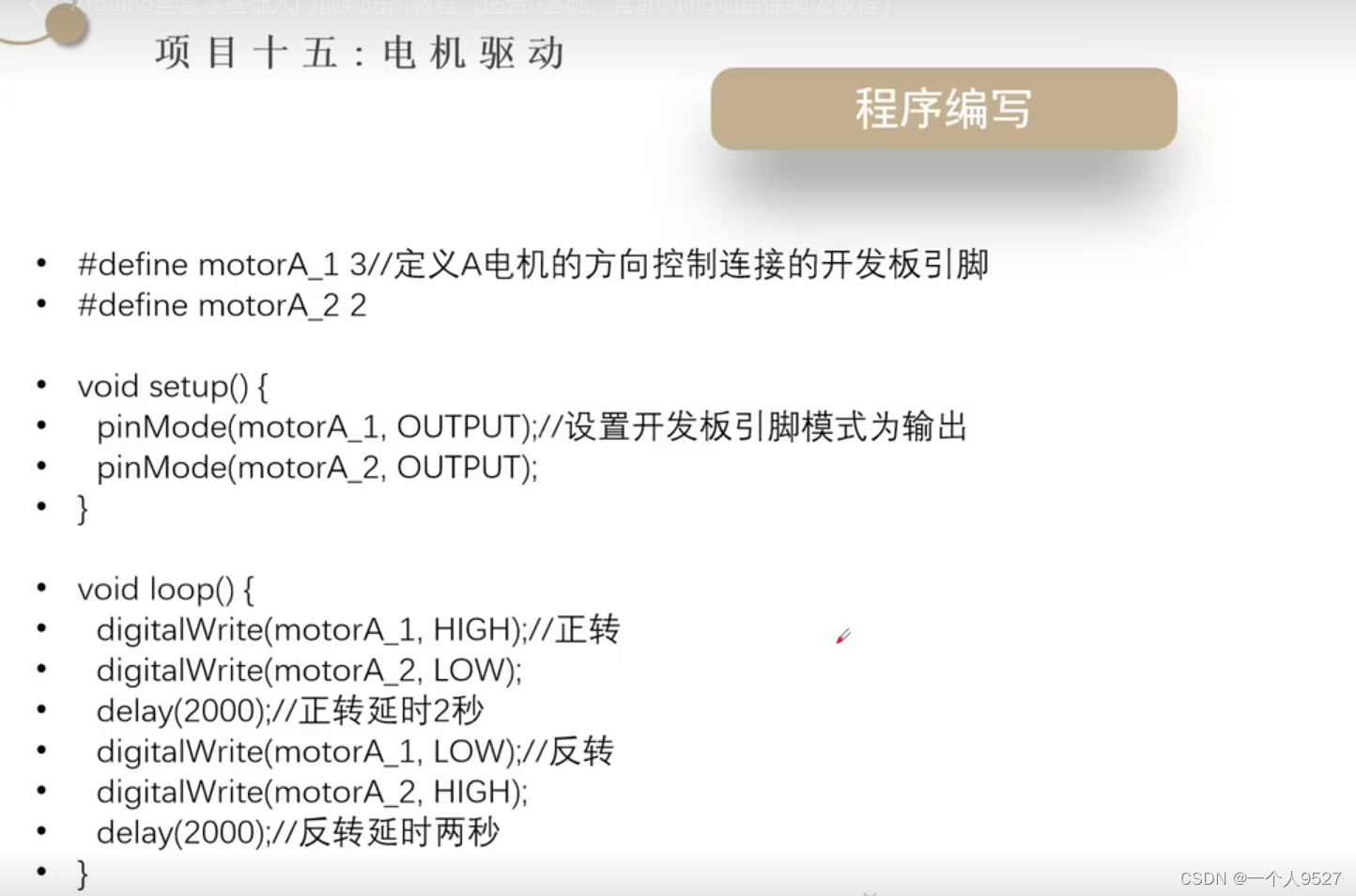

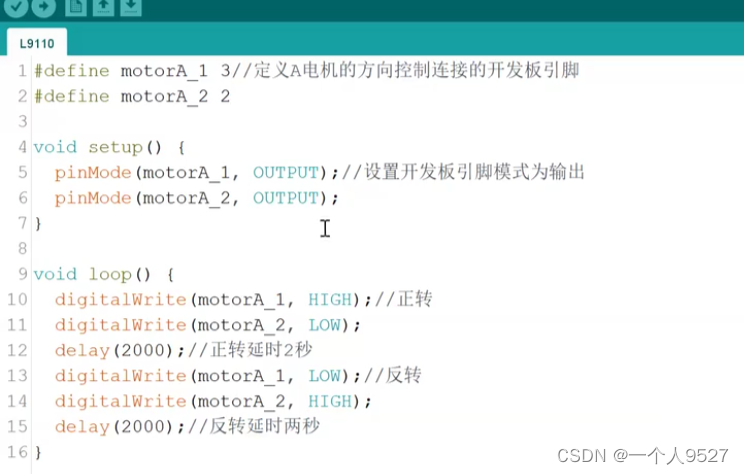

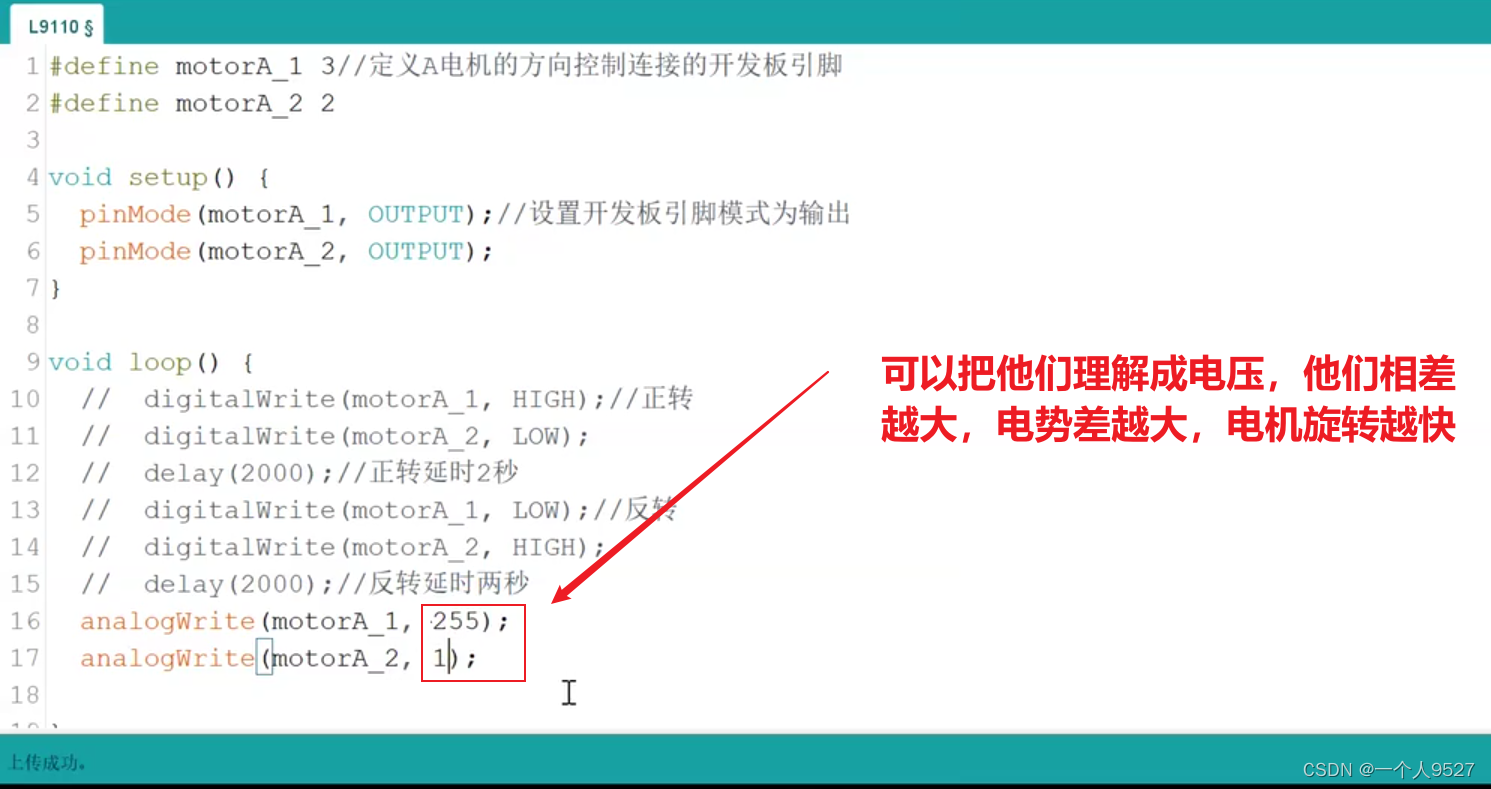

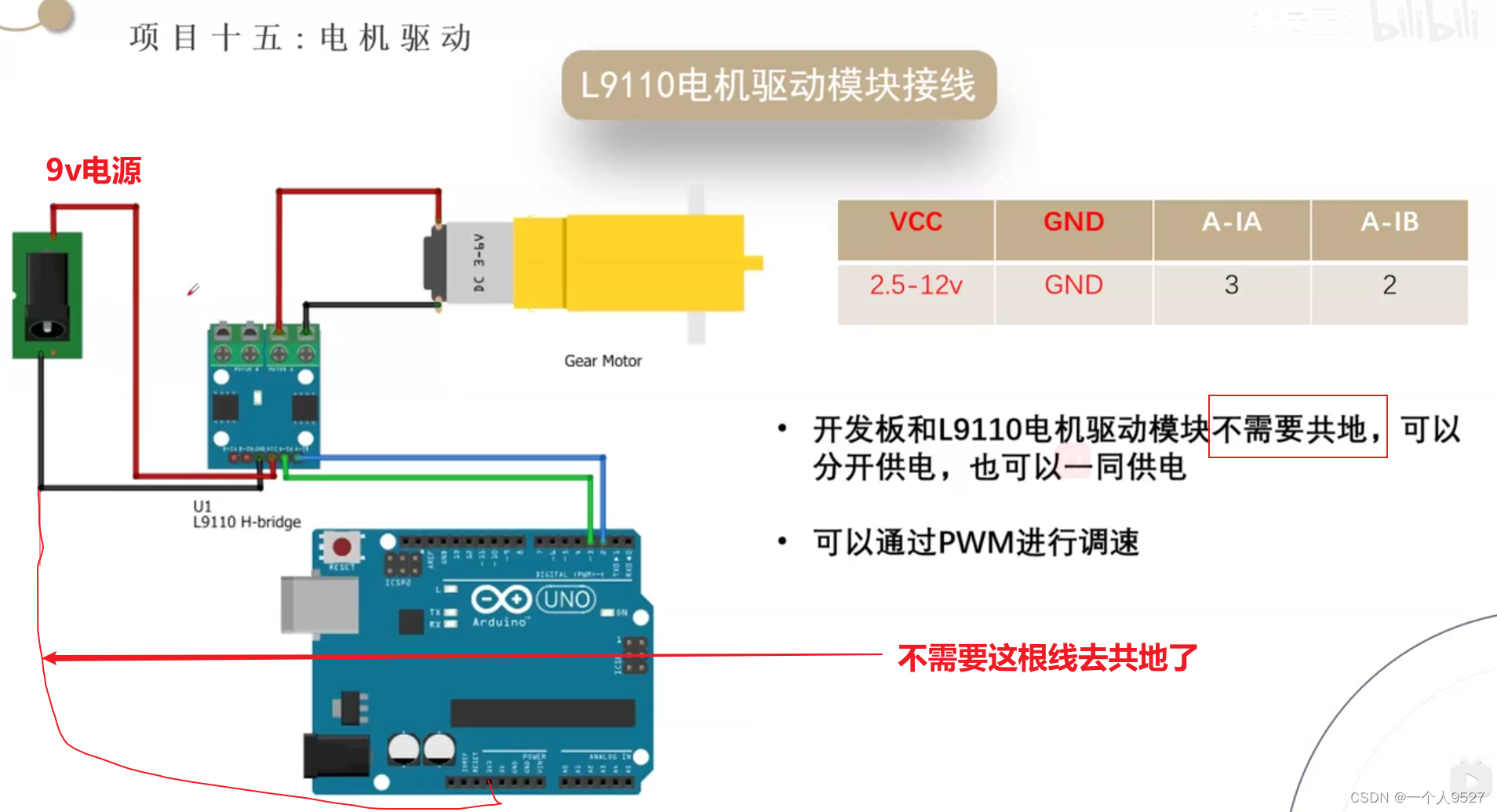

L9110 电机驱动模块









  正转，停两秒，反转，停两秒。

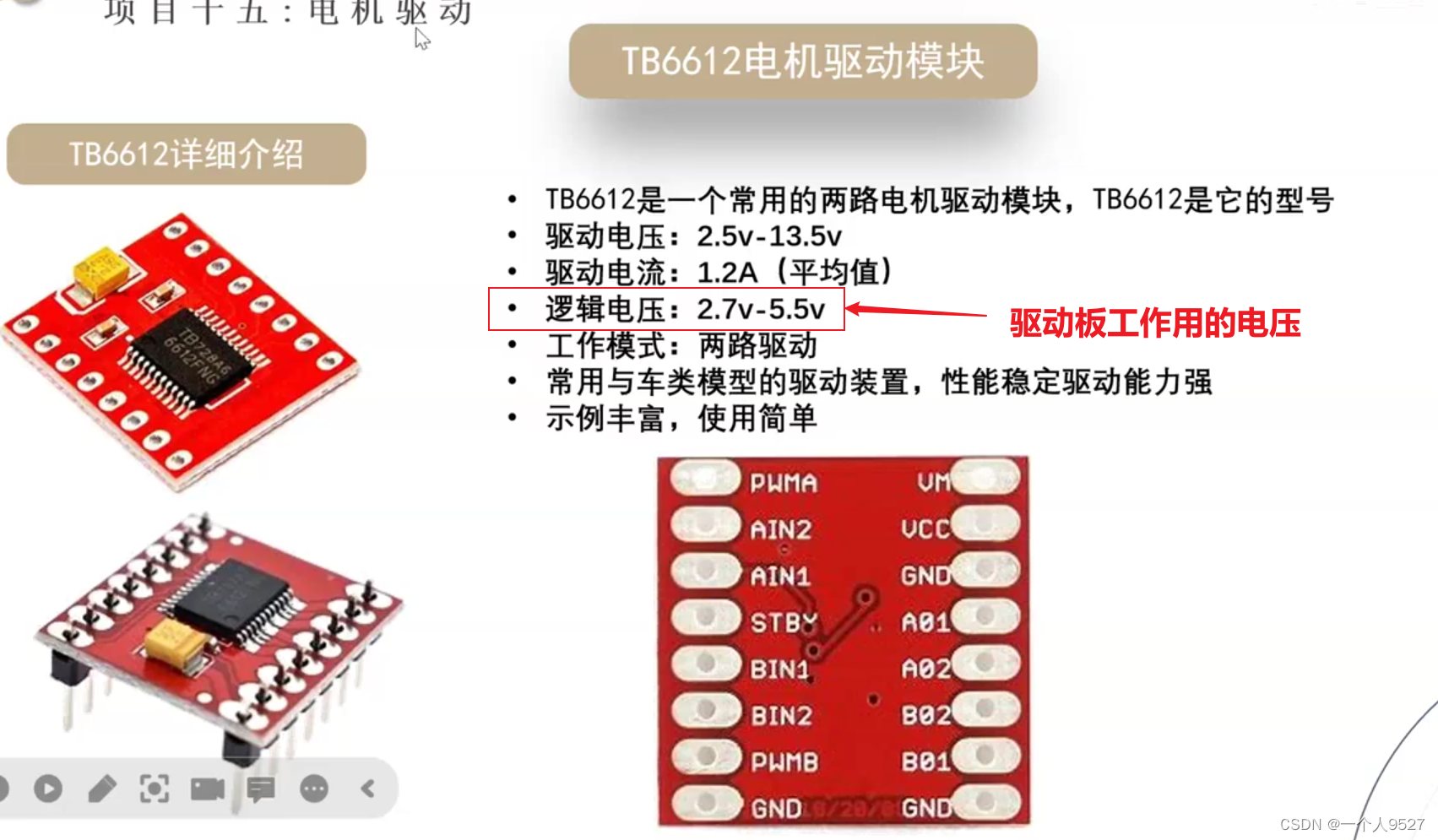

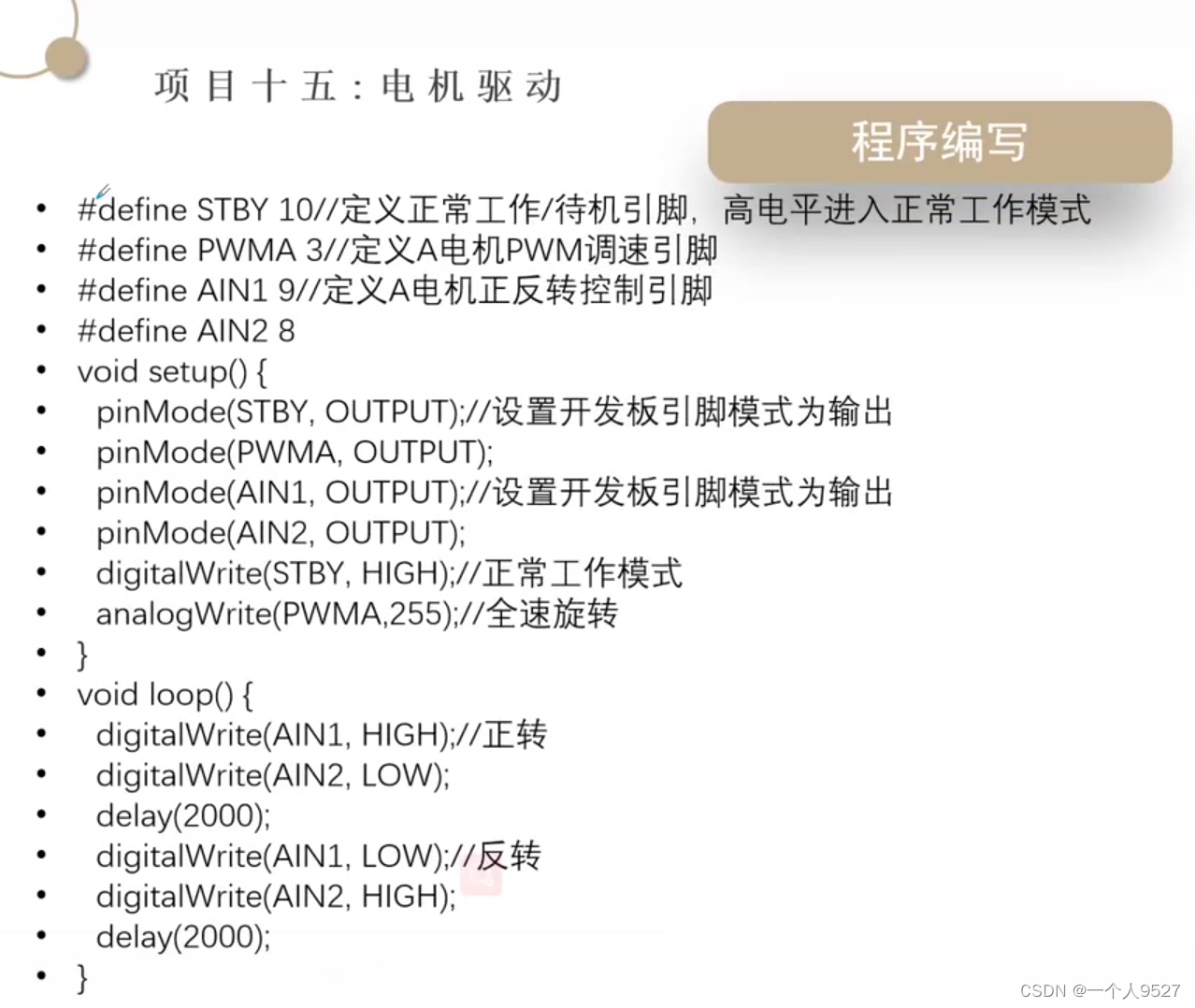

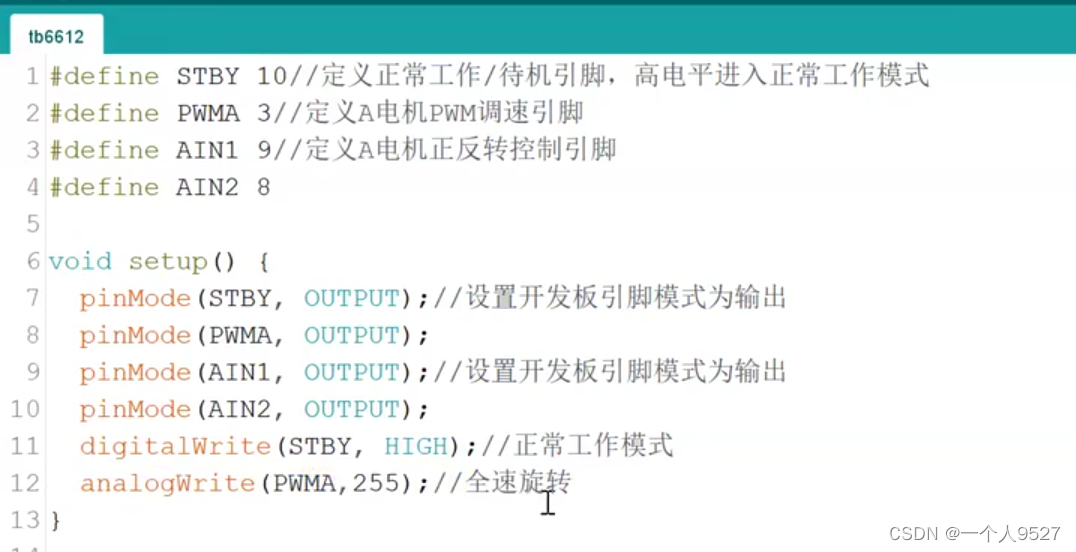

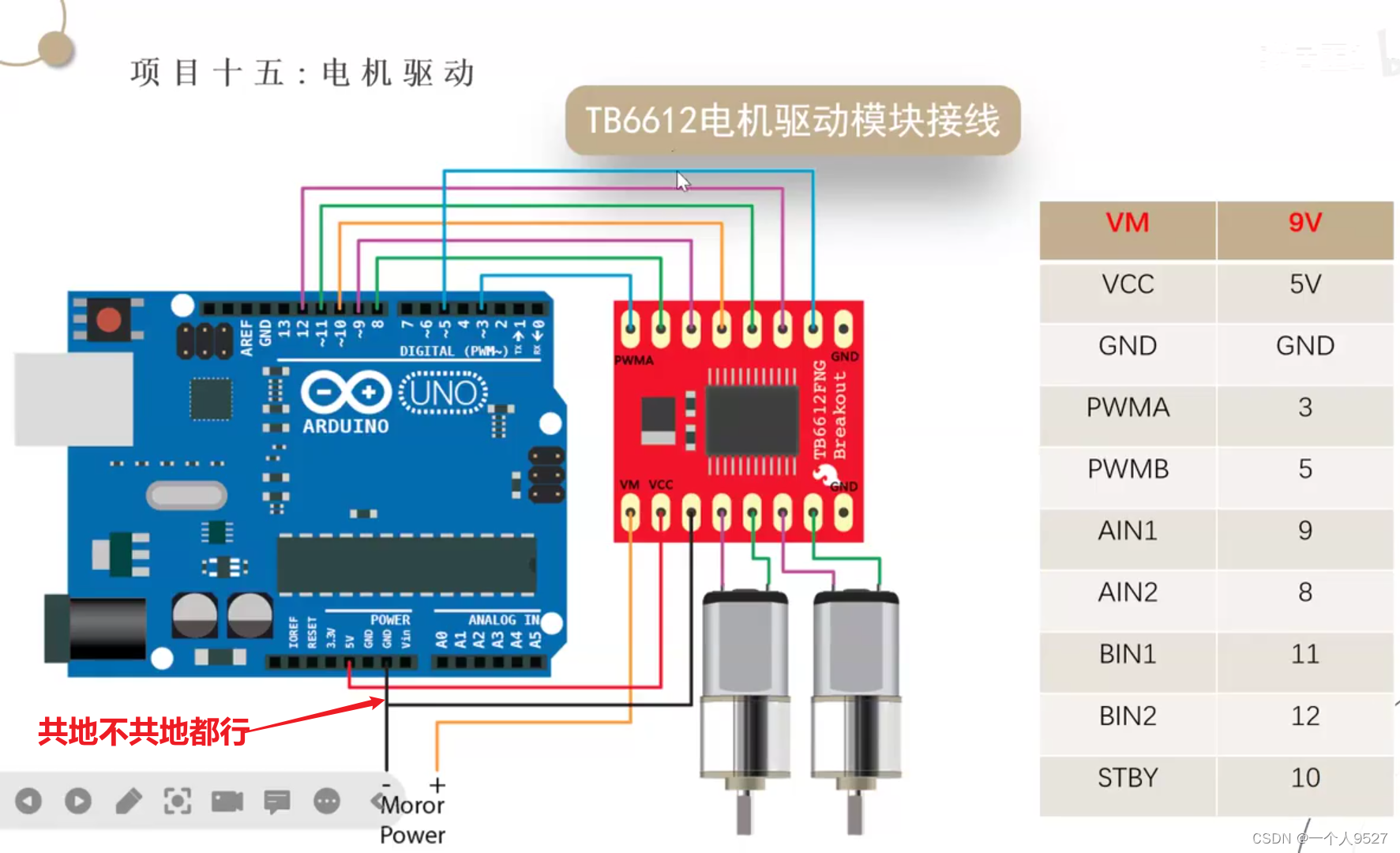

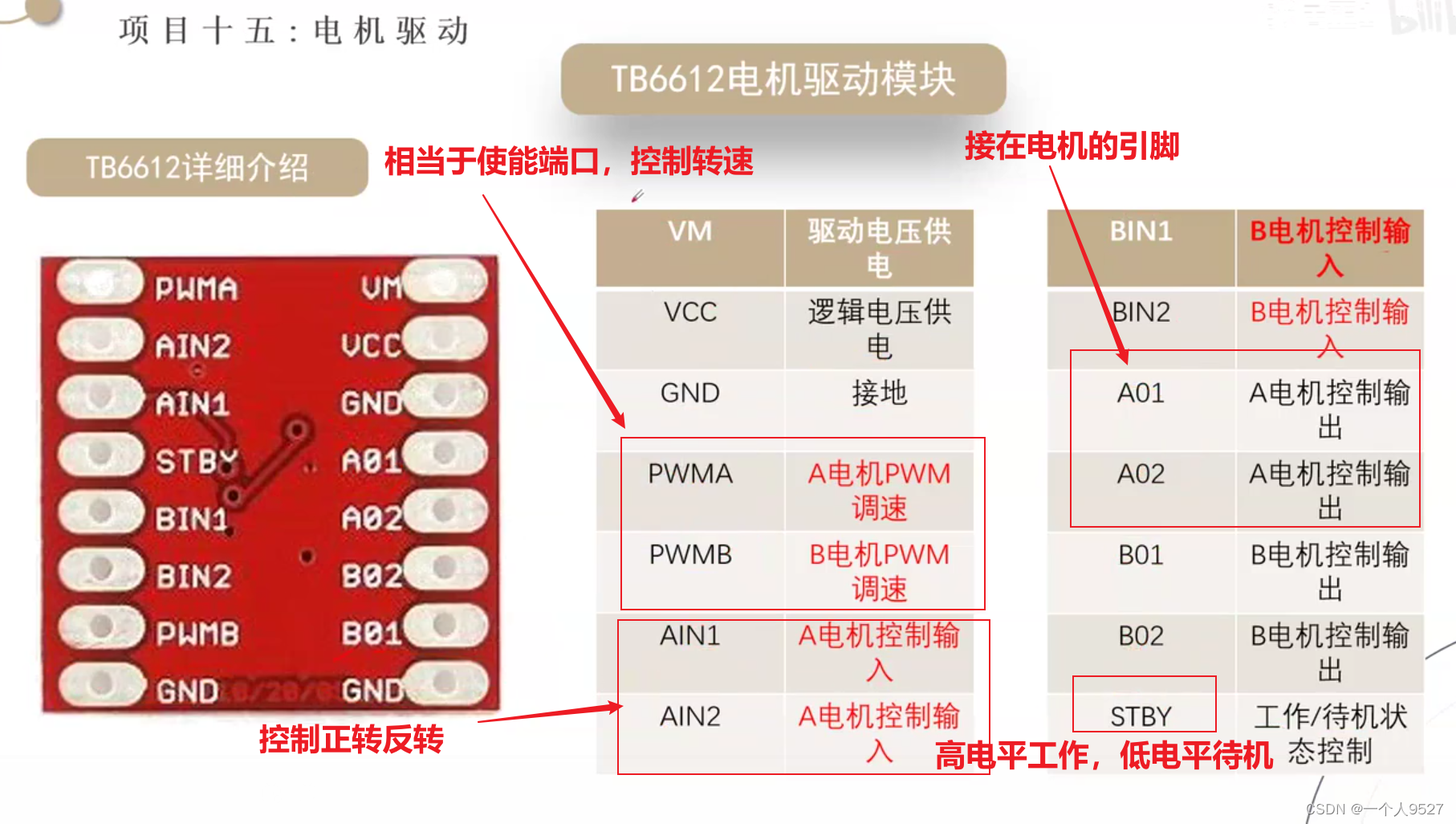

TB6612电机驱动模块











   正转，停两秒，反转，停两秒。

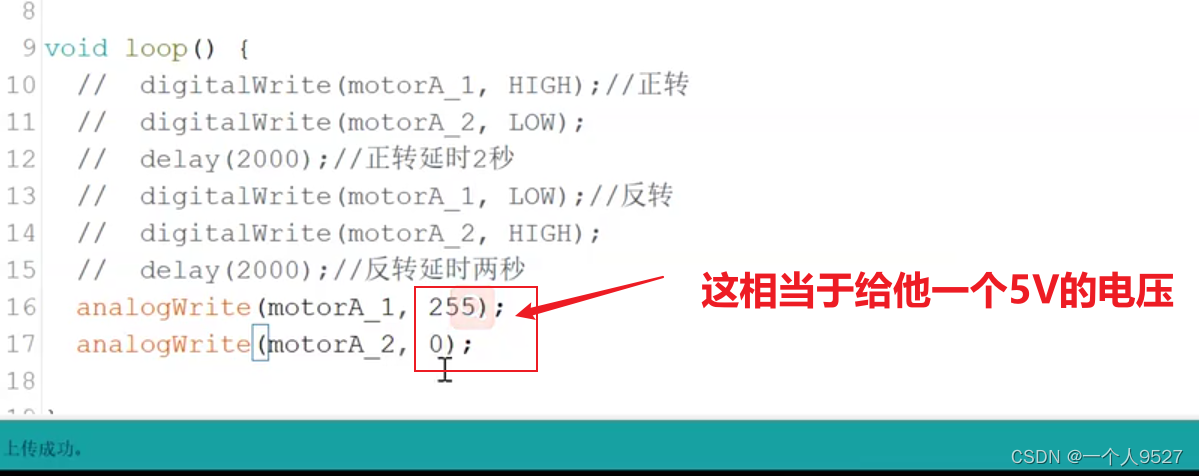

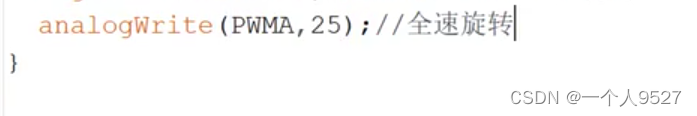

 如果这个模拟值设置的太小了，电流小，电机可能不会旋转，或者需要拨动一下才会旋转。

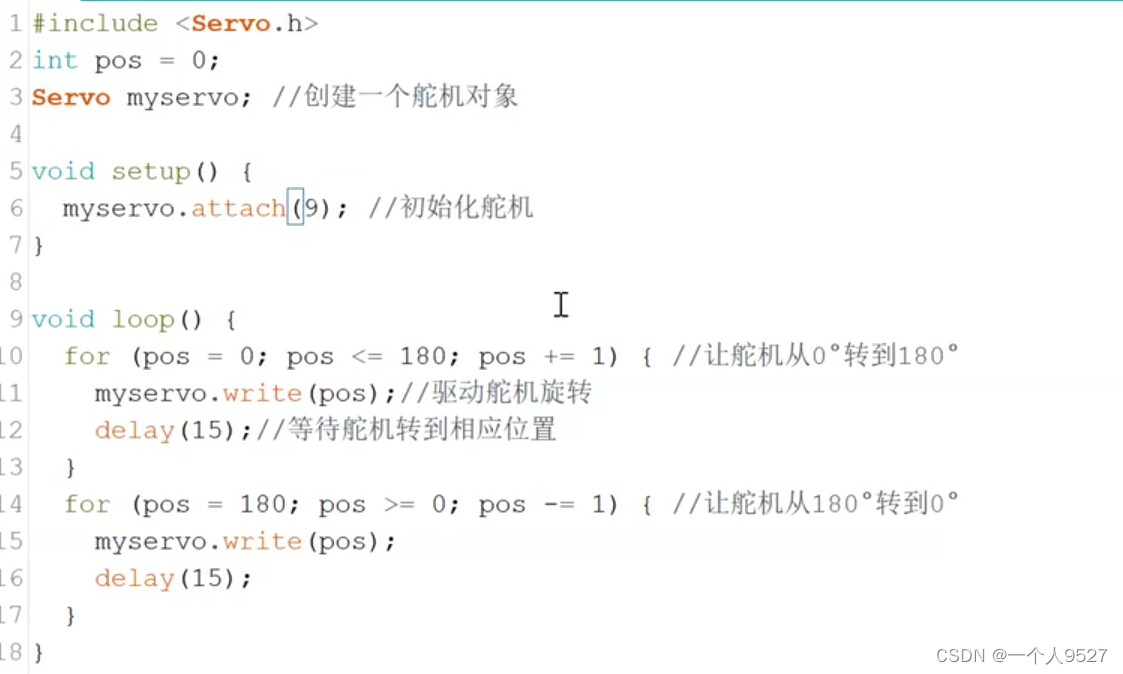

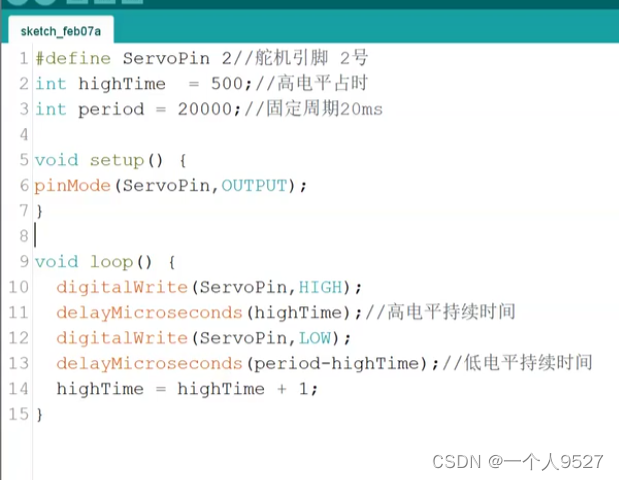

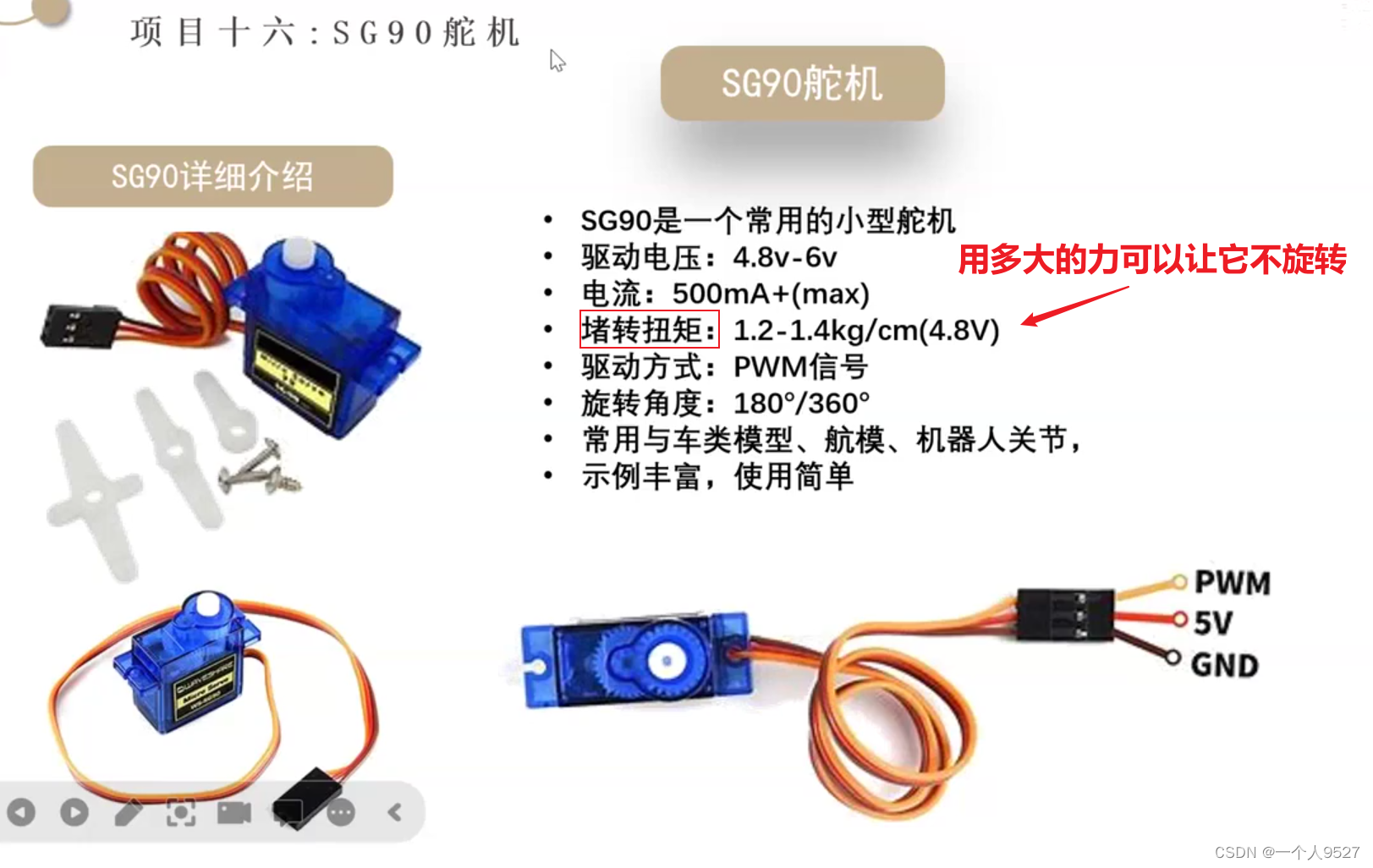

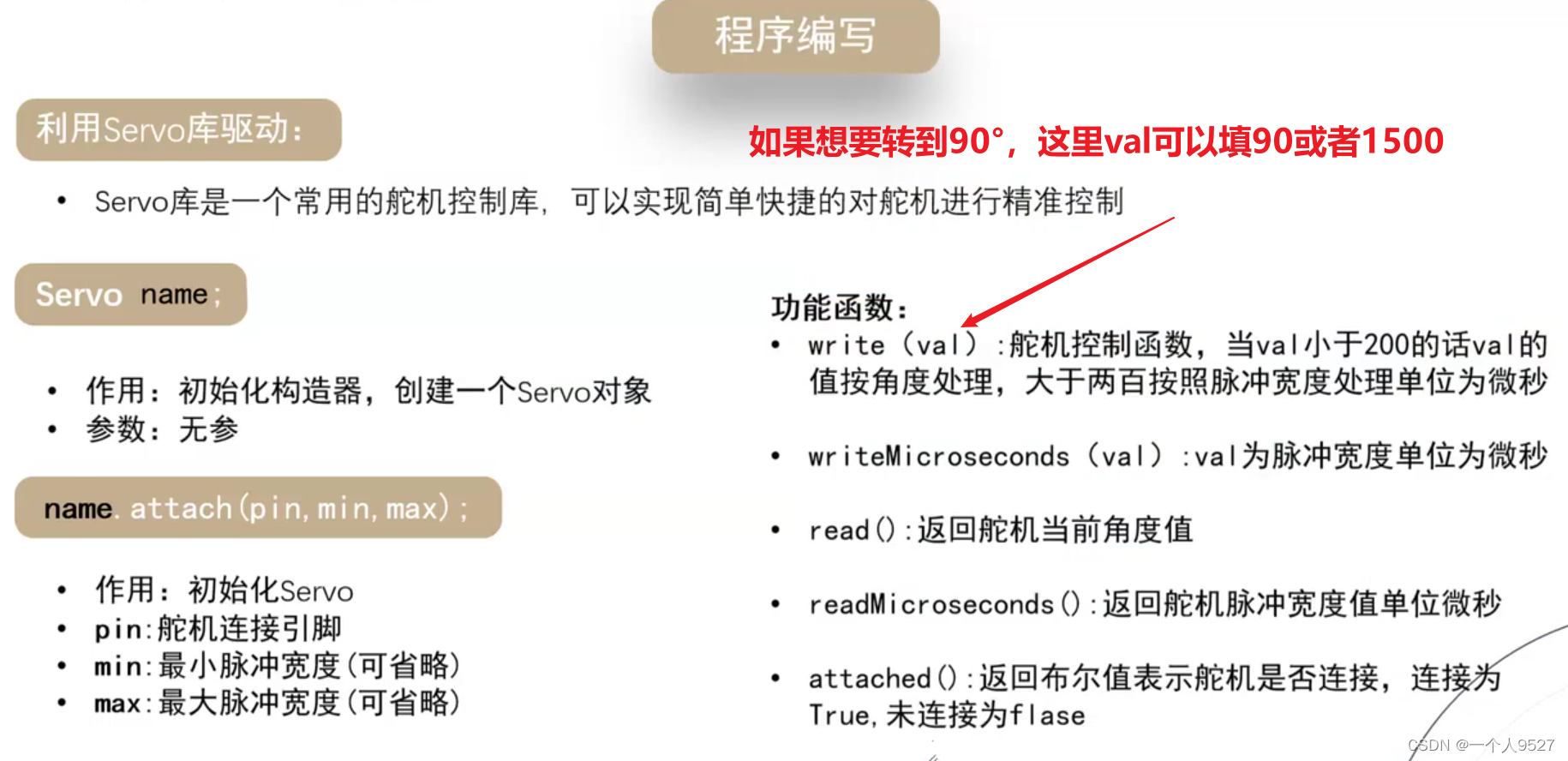

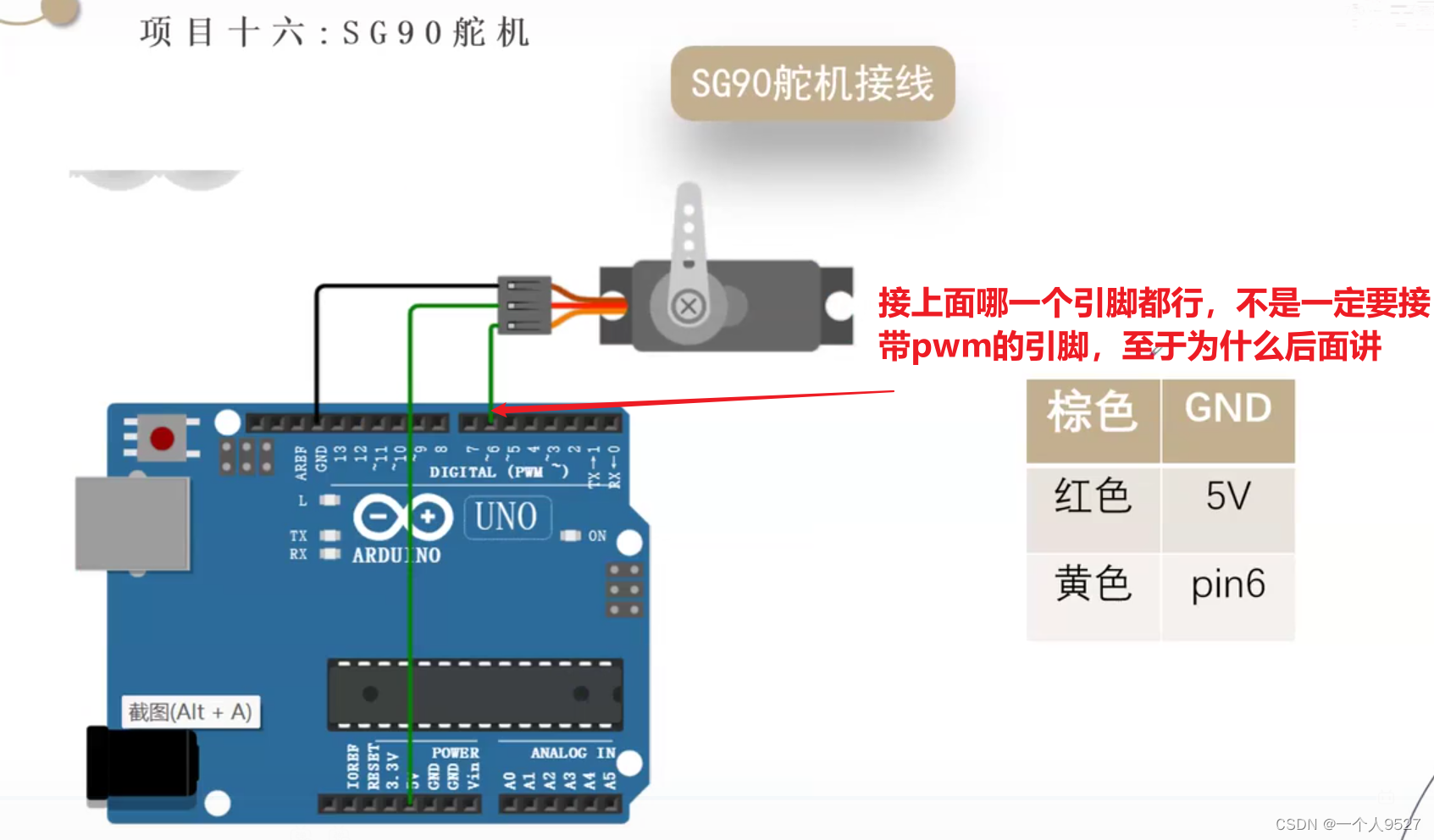

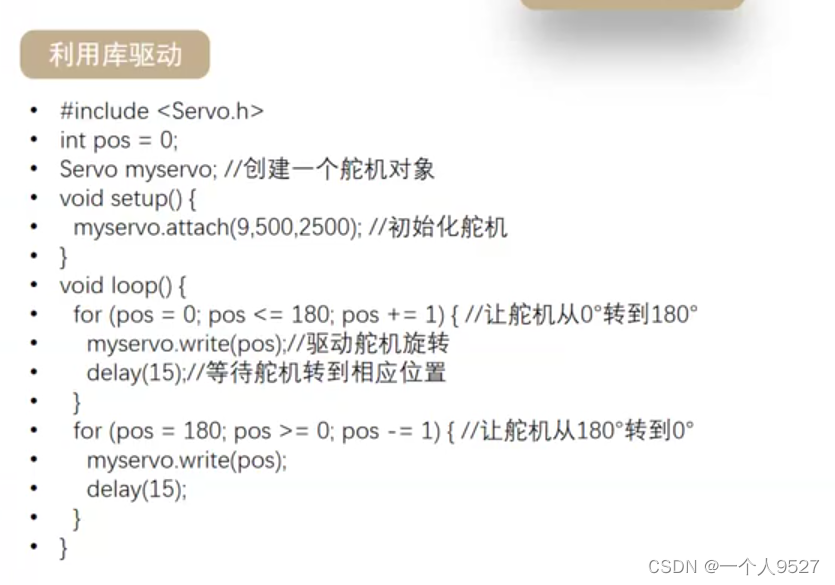

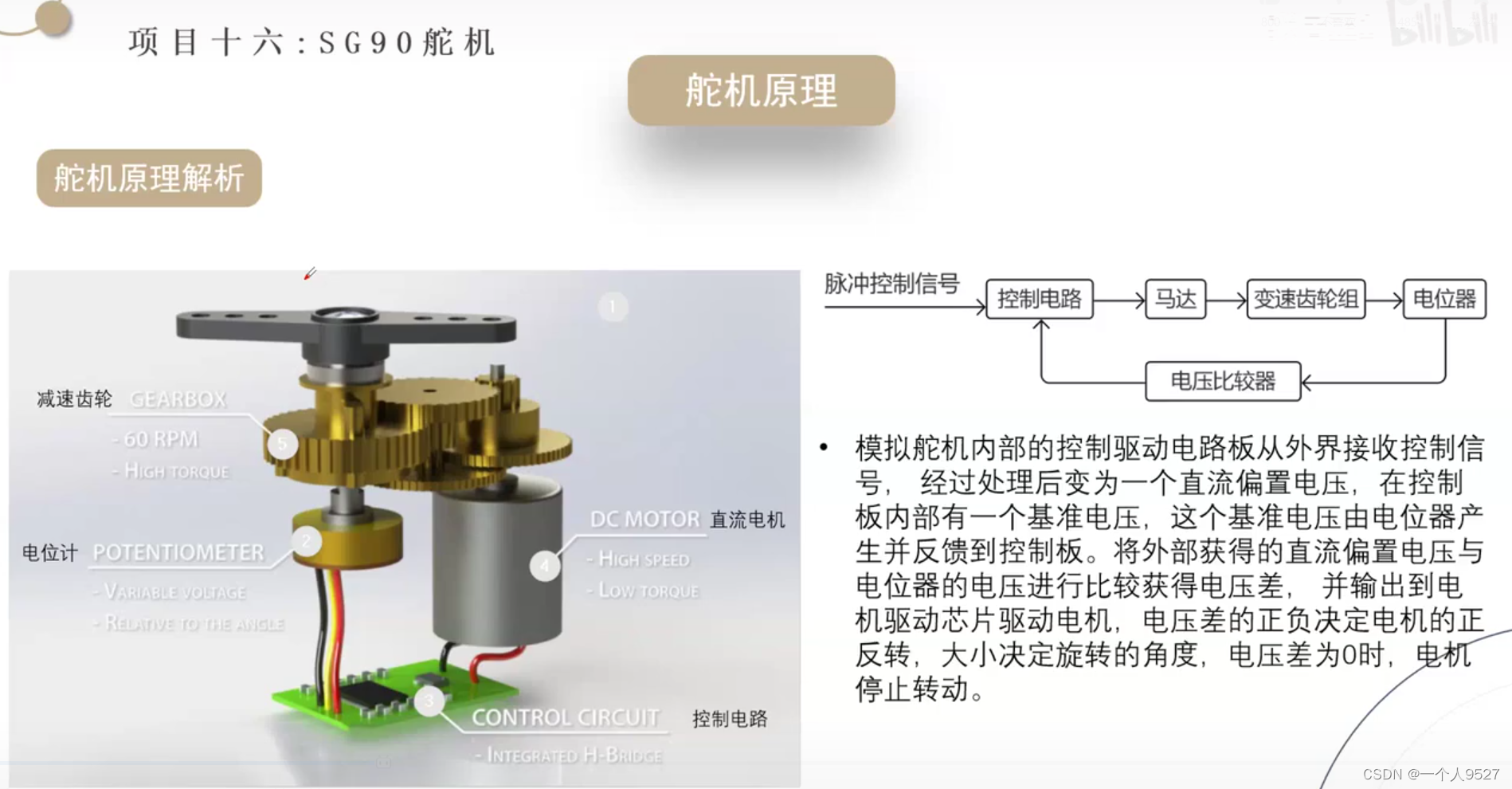

SG90舵机

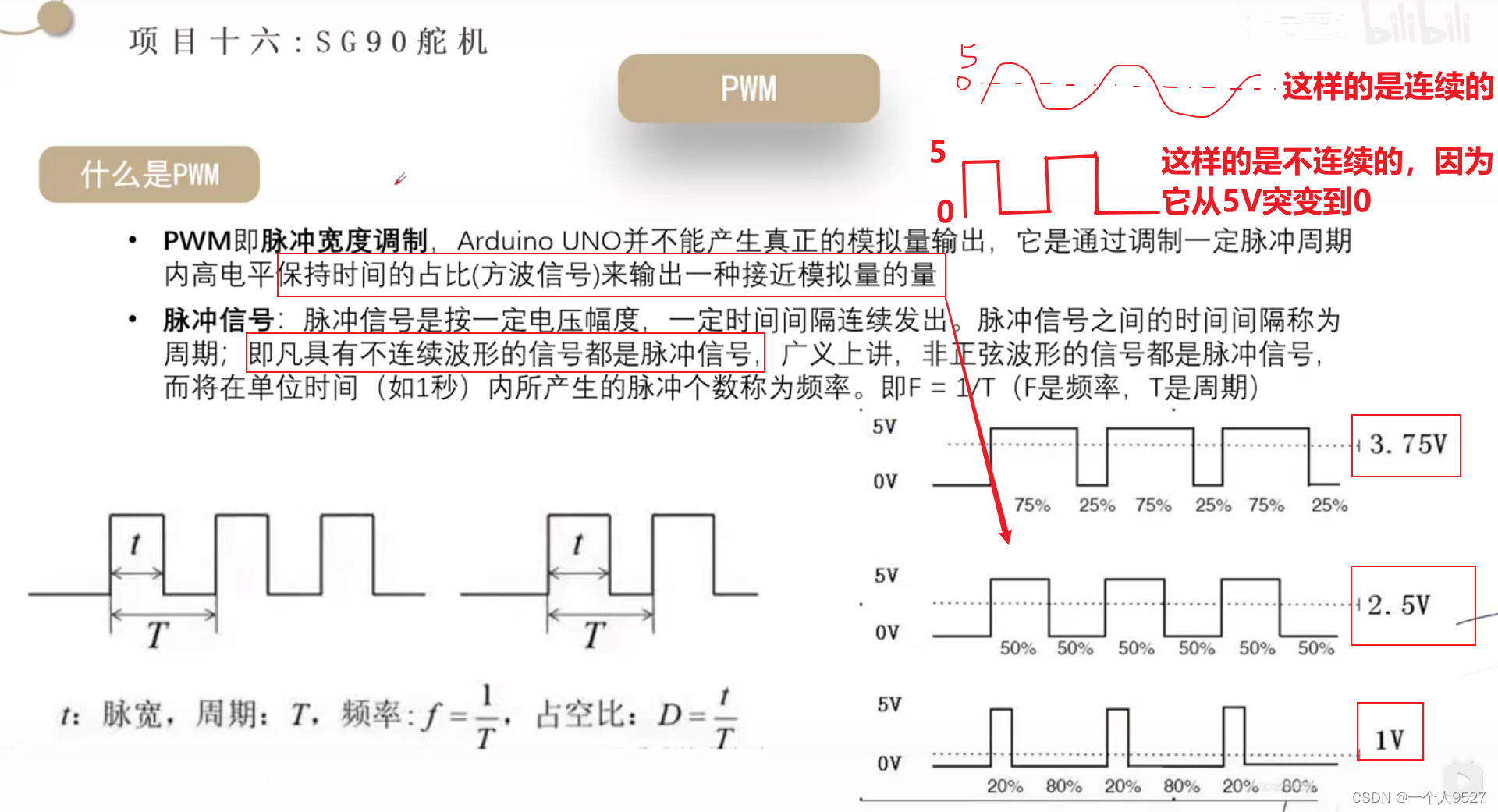

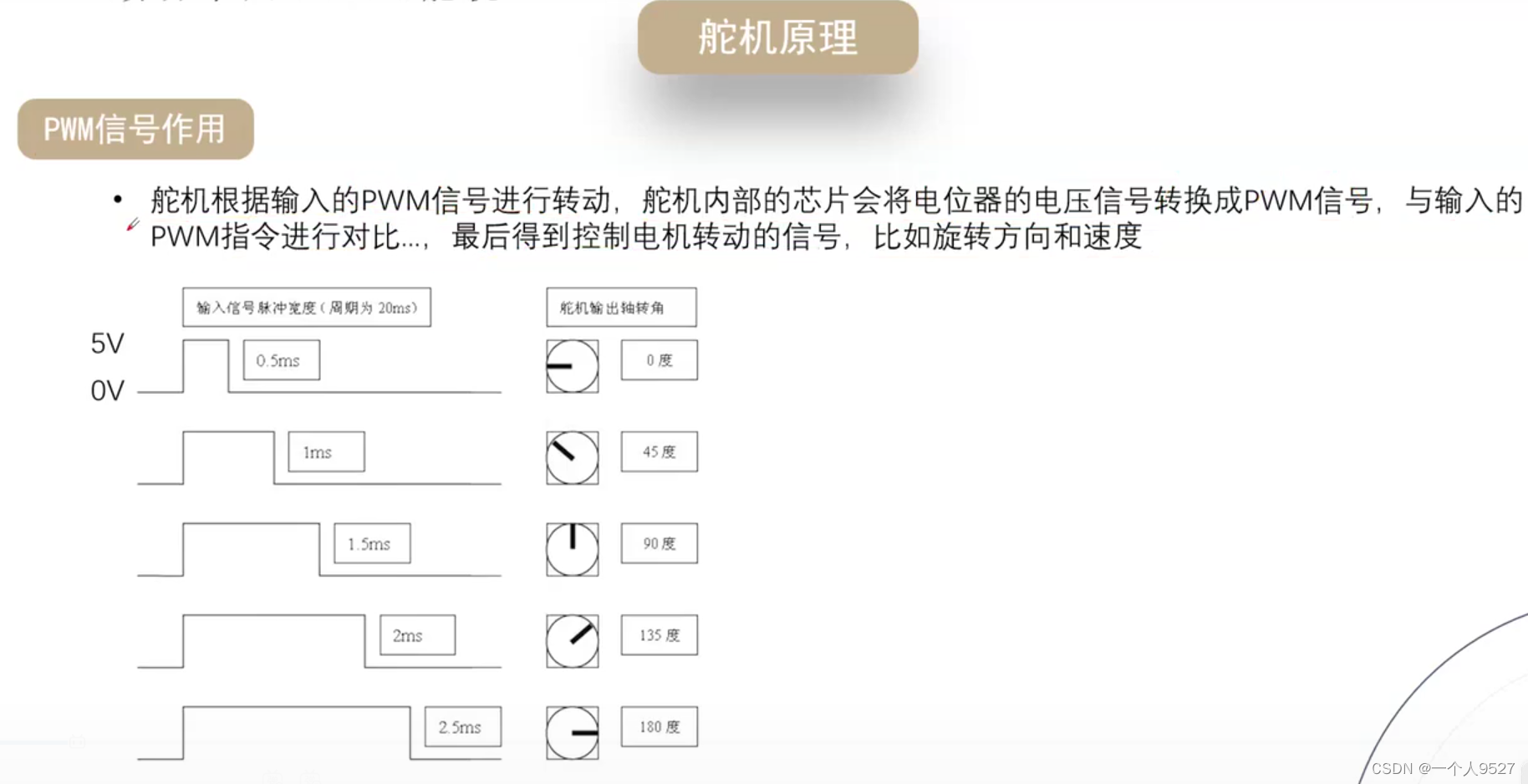

 highTime是旋转的角度，period是固定周期，不变的；



 max，min尽量填，如果不填可能会旋转的角度不精准。

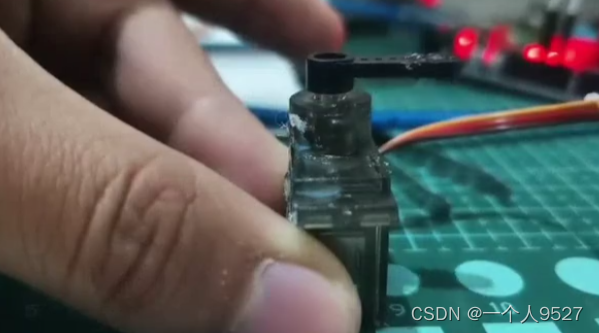

 发现旋转不到180°，因为max，min没有填。



 从0°转到180°，再从180°转到0°；

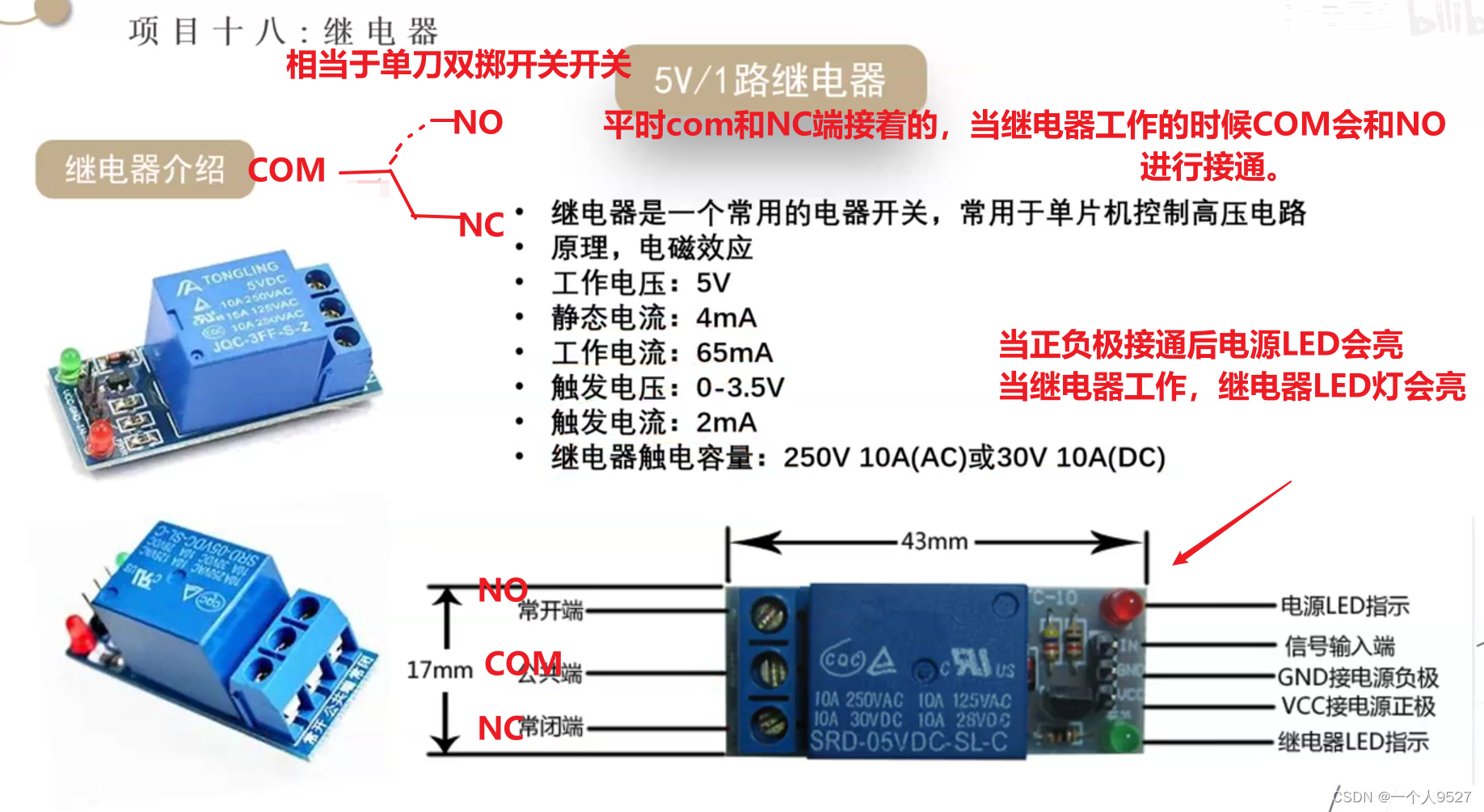

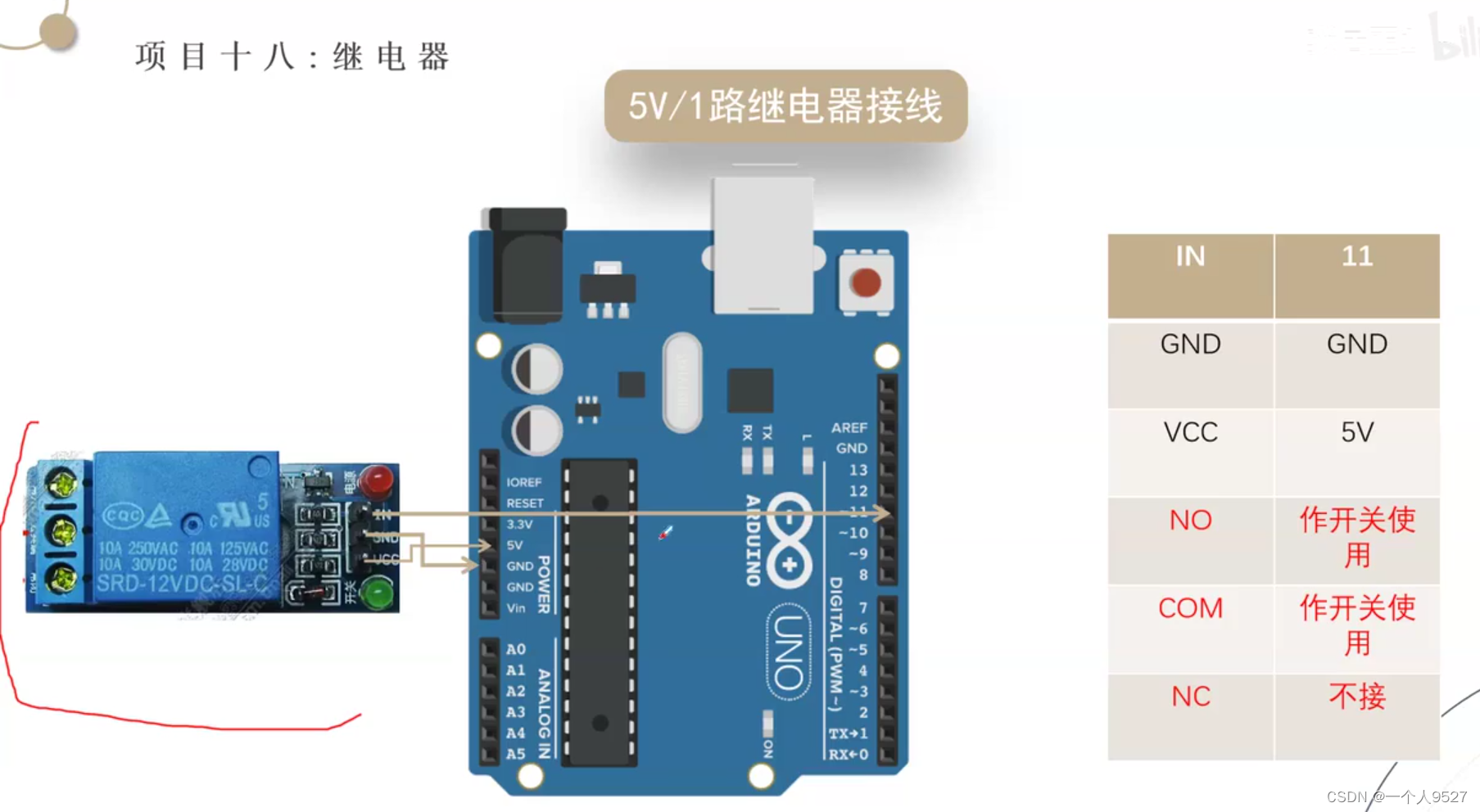

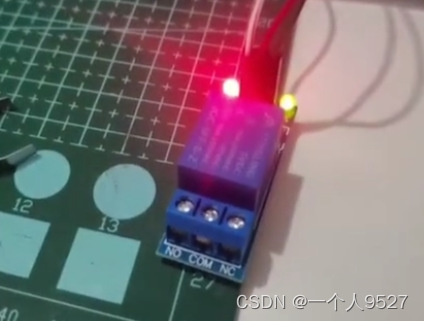

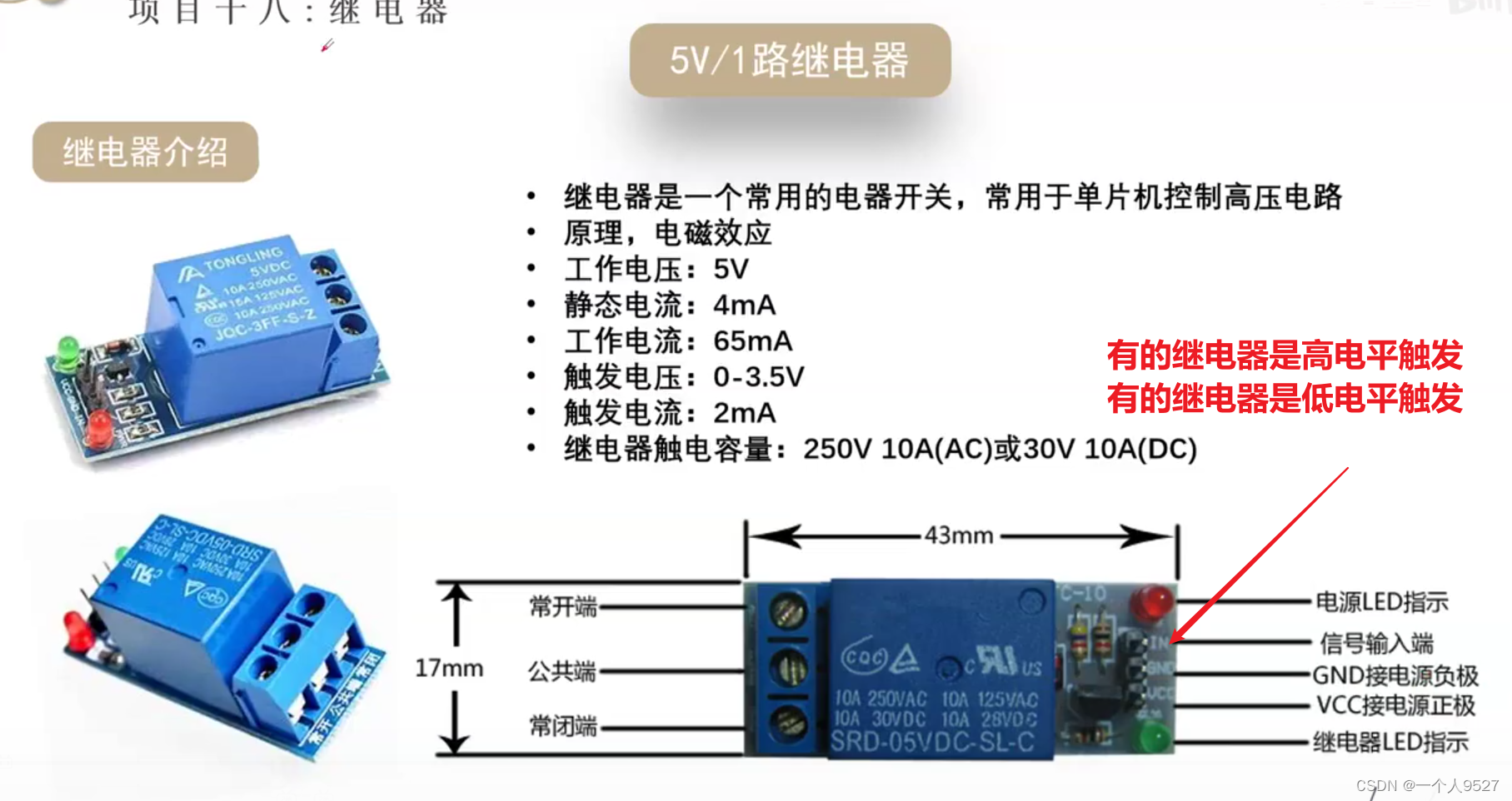

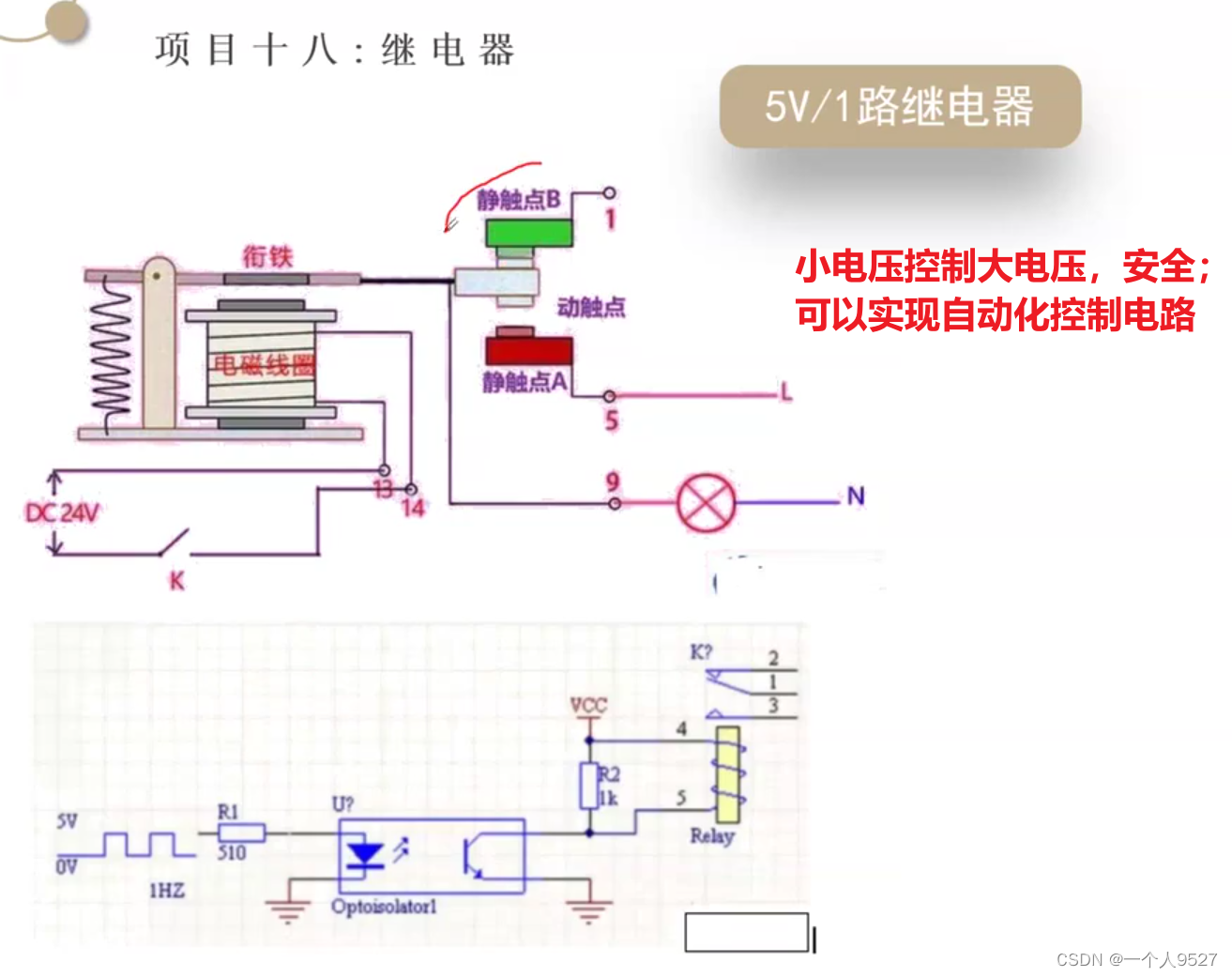

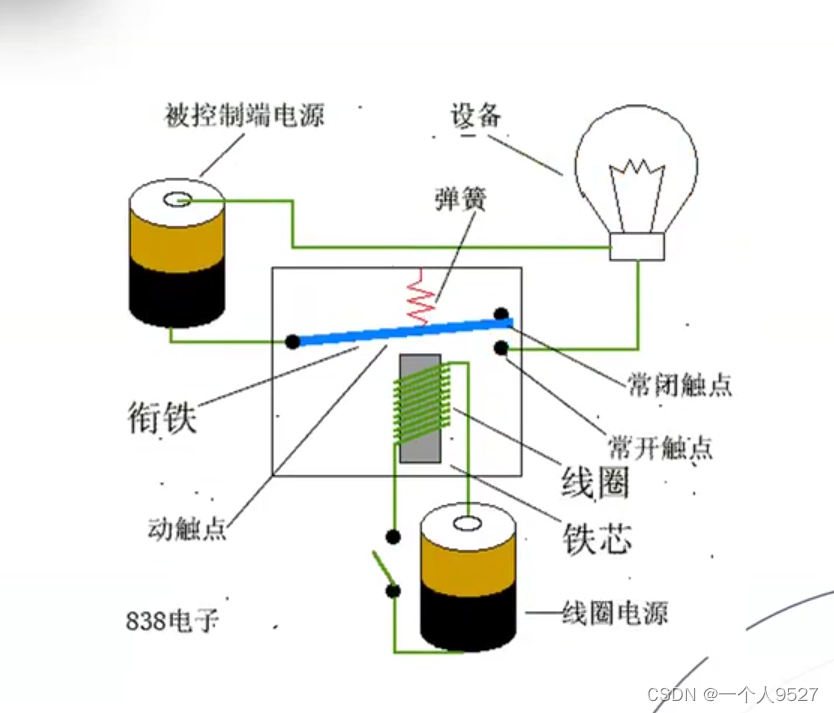

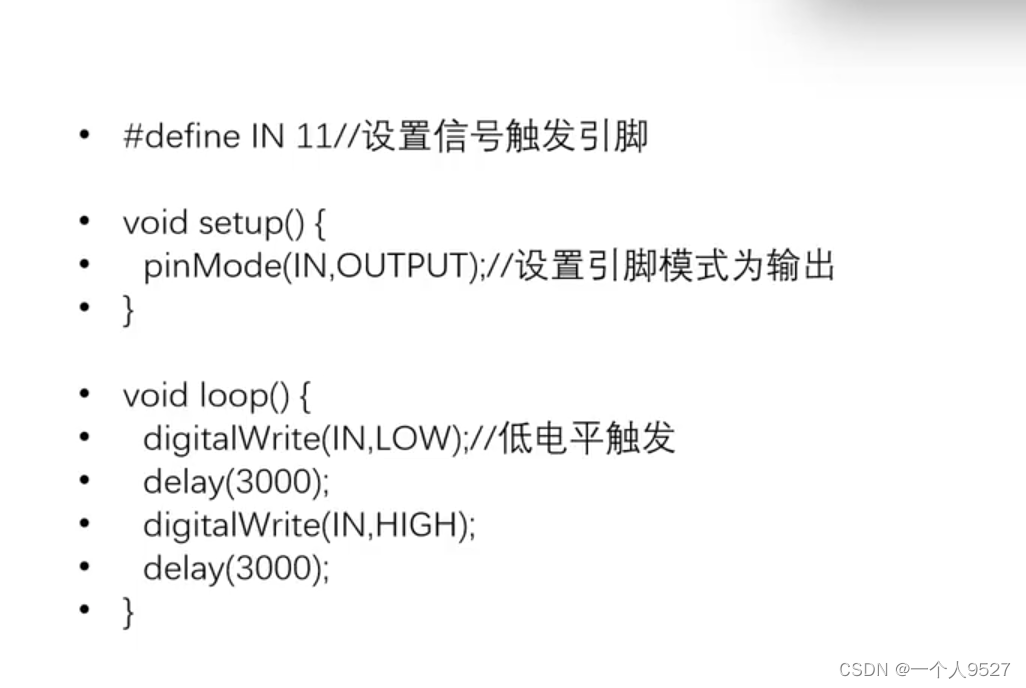

 继电器













 红灯一直亮，绿的灯亮三秒，灭三秒。
