TCP-可靠性（RDT）

RDT（reliable data transfer protocl）可靠数据传输

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2p84x4XF-1679328566800)(https://s3-us-west-2.amazonaws.com/secure.notion-static.com/d9ba77e3-e7c0-42b7-a330-0c457439bf03/Untitled.png)]

rdt在应用层，传输层和数据层链路层都很重要

信道的不可靠特点决定了可靠数据传输协议的复杂性

渐增式的开发可靠数据传输协议（rdt）的发送方和接收方
只考虑单项数据传输
- 但控制信息是双向流动的
双向的数据传输问题实际上是两个单项数据传输问题的综合
使用有限状态机（FSM）来描述发送方和接收方

RDT1.0

下层的信道是完全可靠的
- 没有比特出错
- 没有分组丢失

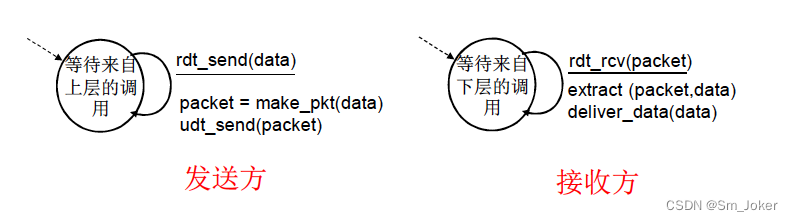

发送方和接收方的FSM

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-rQeKBLbF-1679328566801)(https://s3-us-west-2.amazonaws.com/secure.notion-static.com/7531e41a-7cbb-4911-bbeb-995973cefb56/Untitled.png)]

RDT2.0

下层信道可能会出错：将分组中的比特反转
- 用校验和来检测比特差错

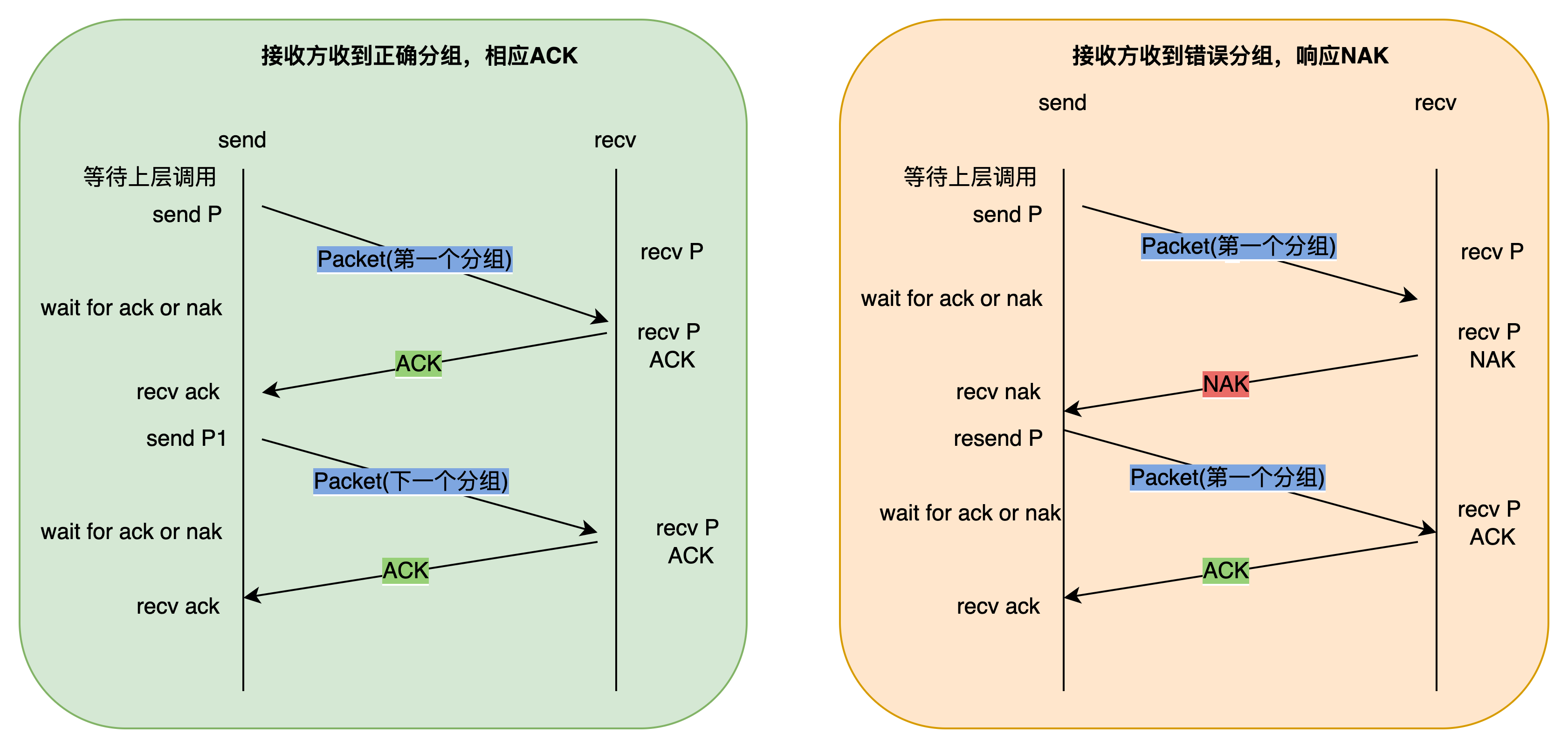

问题：怎么从差错中恢复
- **确认（ACK）：**接收方显示地告诉发送方分组已经被正确接收
- **否定确认（NAK）：**接收方显示地告诉发送方发送分组发生了差错
  - 发送方收到NAK后将重新发送分组

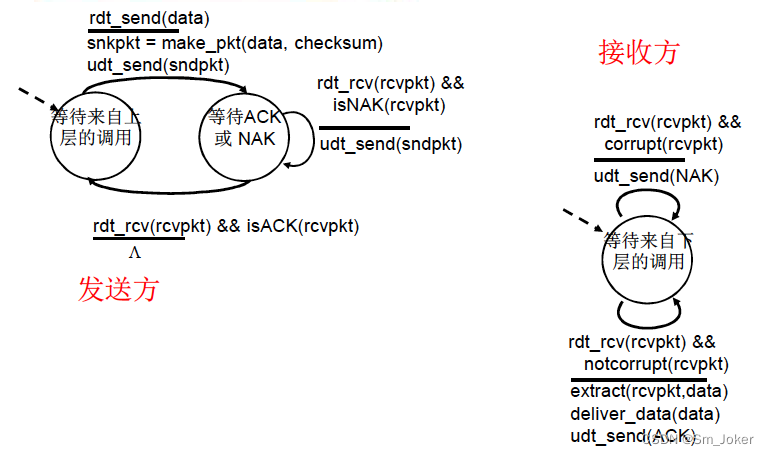

rdt2.0中的新机制：采用差错控制编码进行差错检测
- 发送方差错控制编码、缓存
- 接收方使用编码检测
- 接收方的反馈：控制报文（ACK，NAK）：接收方=》发送方
- 发送方收到反馈的相应动作（发送下一分组）

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-PtNWb3Lh-1679328566802)(https://s3-us-west-2.amazonaws.com/secure.notion-static.com/ade5b26d-9aa4-4f83-9d71-089b131f3e7e/Untitled.png)]
在这里插入图片描述

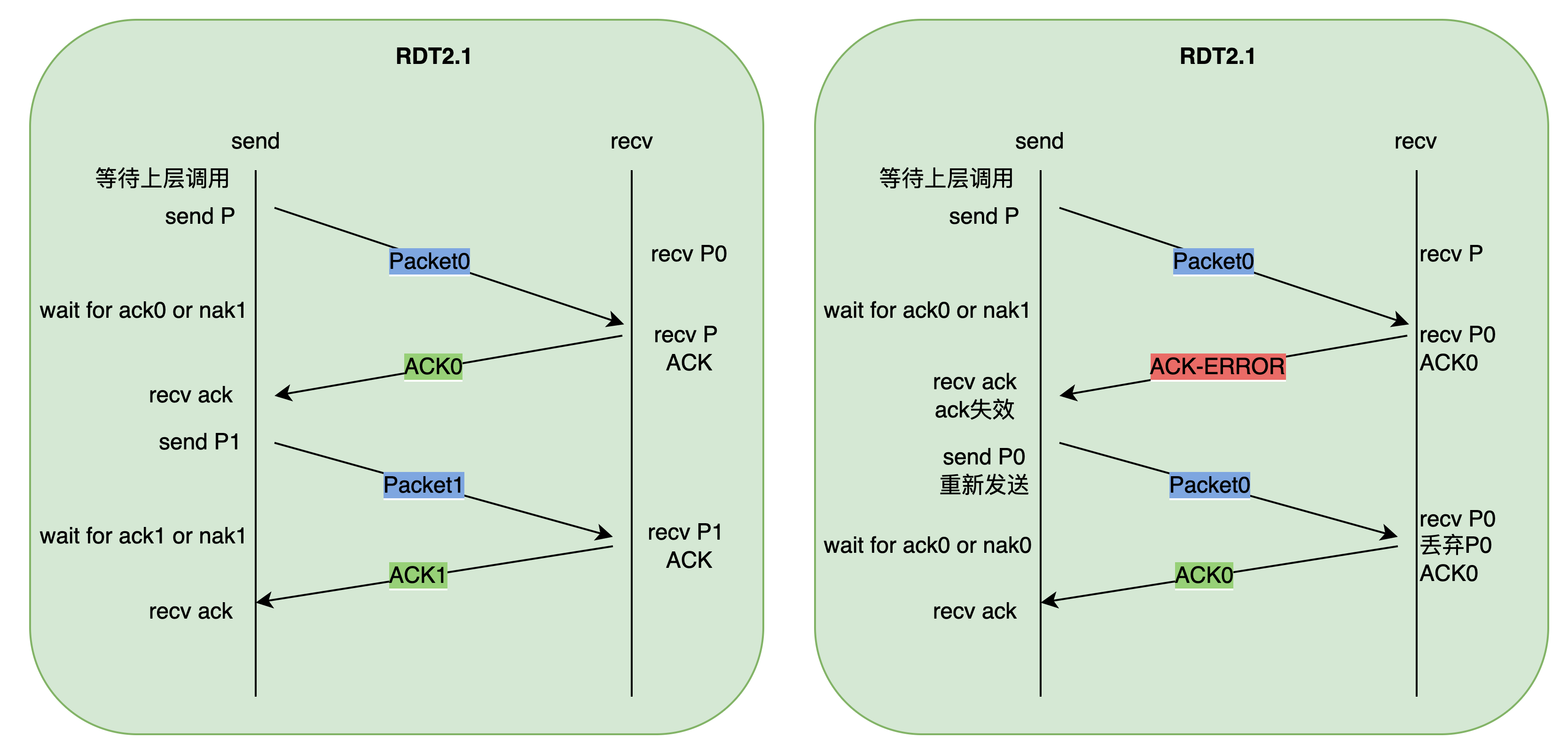

RDT2.1

如果ACK/NAK出错，怎么办？发送方不知道接收方发生了什么事情。

举例：

发送方发送一个分组，接收方收到分组并且通过校验和检查该分组没有被篡改，正确接收后返回ACK

发送方接收到正确ACK，发送下一个分组（没有问题）
发送方接收到ACK，但是ACK被篡改了，发送方怎么做？
- 重复发送，接收方接收到重复分组（有问题）

解决方式：引入序号

发送方在每个分组中加入序号

如果ACK/NAK出错，发送方重新发送该分组

接收方接到重复发送的分组后，根据序号判定如果是已经接受过的分组，直接丢弃不会返回给上层，给发送方返回ACK

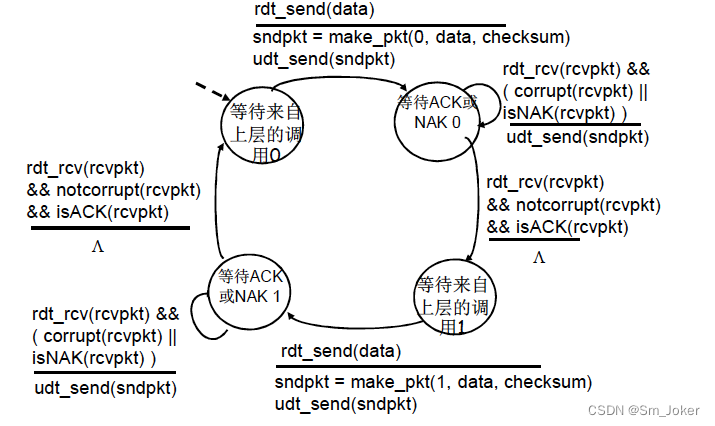

发送方处理出错的ACK/NAK
在这里插入图片描述

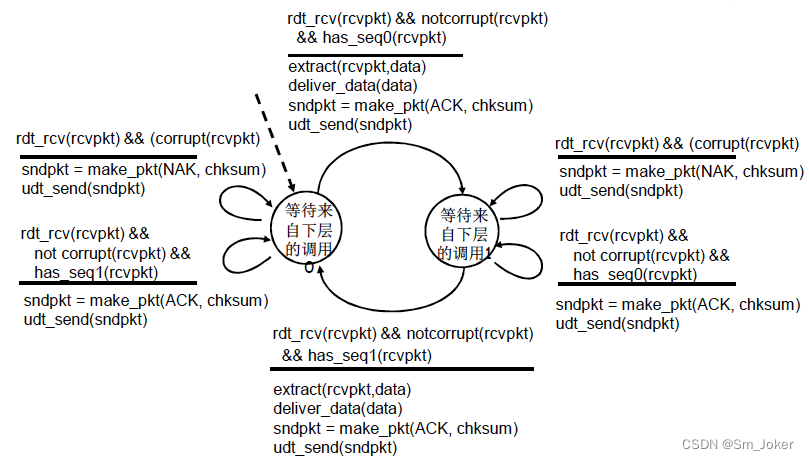

接收方处理出错的ACK/NAK

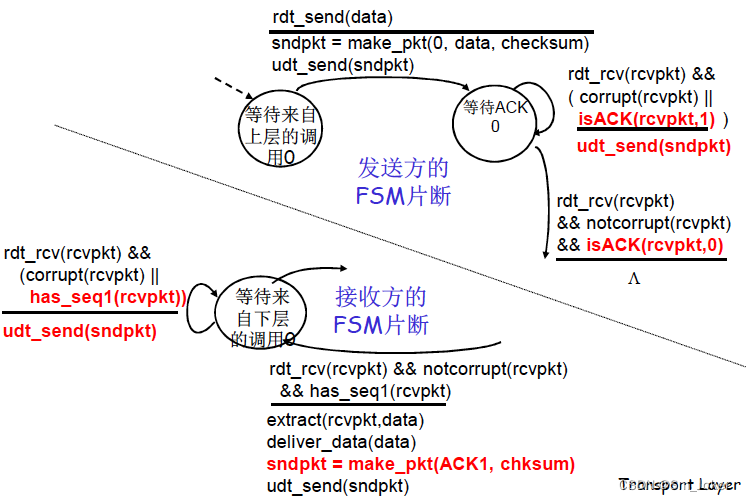

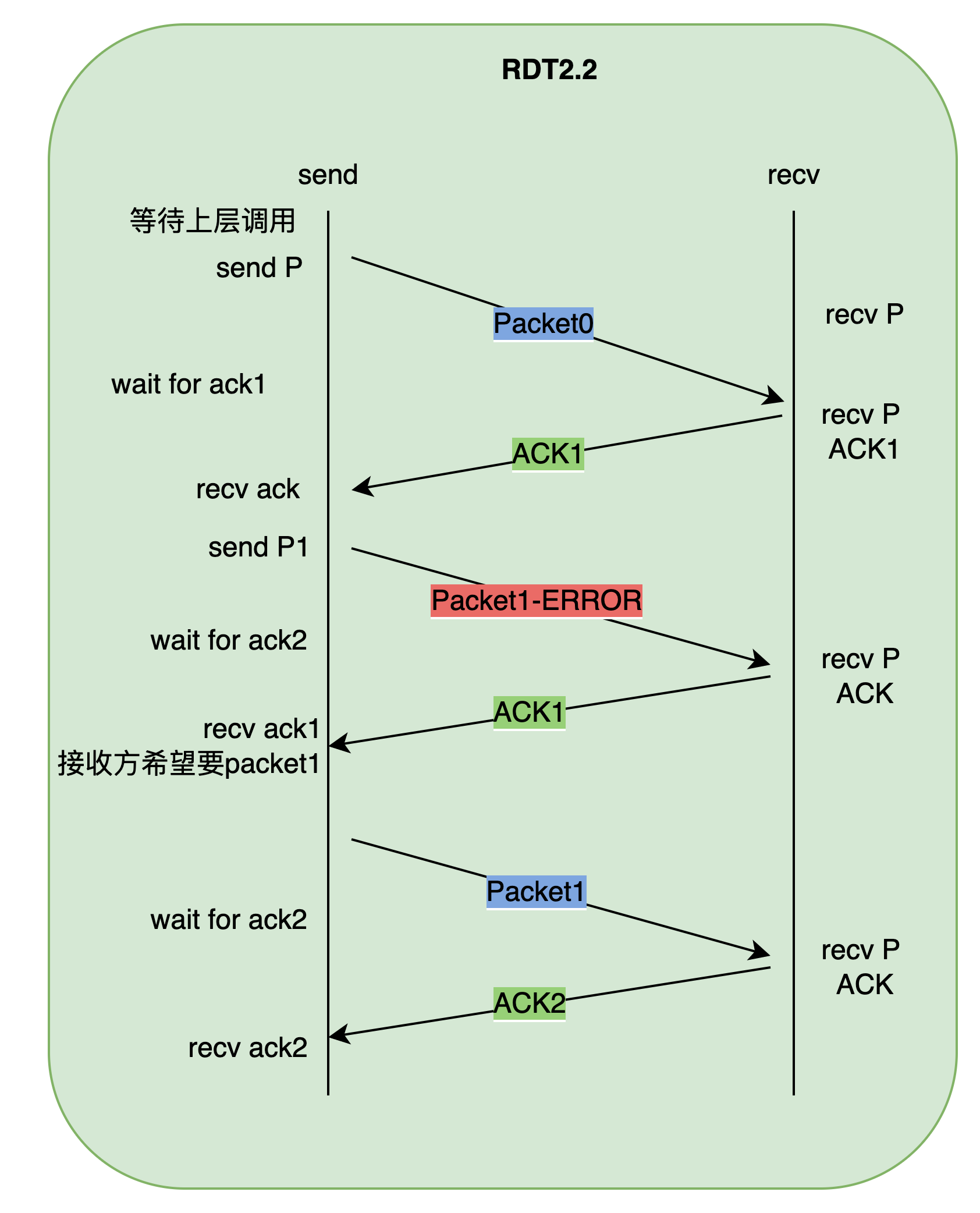

RDT2.2

功能同rdt2.1，但只使用ACK（ACK要编号）

接收方对最后正确接收的分组发ACK，以替代NAK
- 接收方必须显示的包含被正确接收的分组发ACK的序号
当接收方接收到重复的ACK（如：再次收到ACK0时），发送方与收到NAK采取相同的动作：冲传当前分组

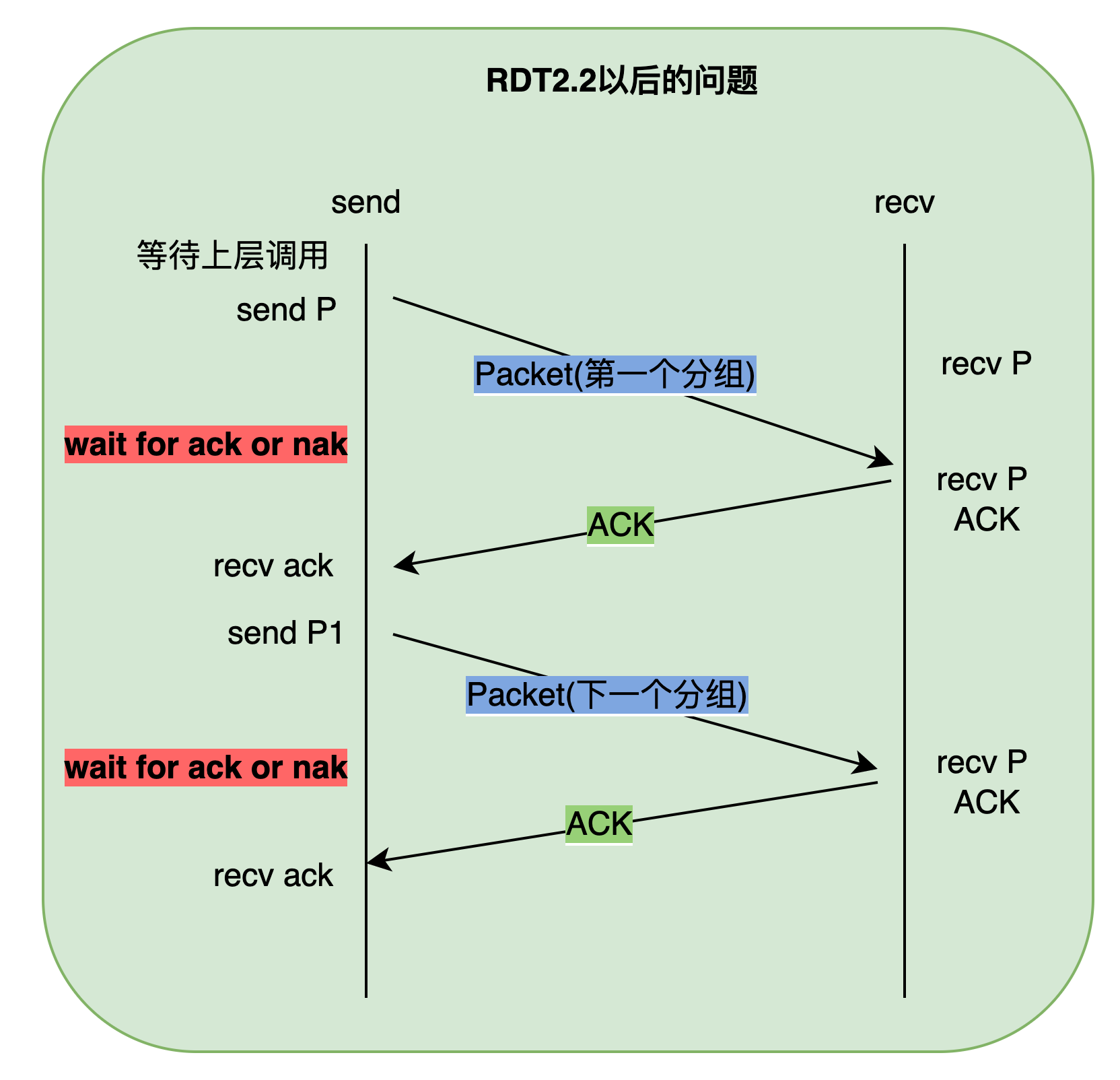

为后面的一次发送多个数据单位做一个准备
- 一次能够发多个
- 每一个的应答都有ACK，NACK，麻烦
- 使用对前一个数据单位的ACK，代替本数据单位的nak
- 确认信息减少一半，协议处理简单

在这里插入图片描述
